Snowmobile Polaris FRONTIER TOURING S04NT7DS (2004 year). Manual - part 8

C1

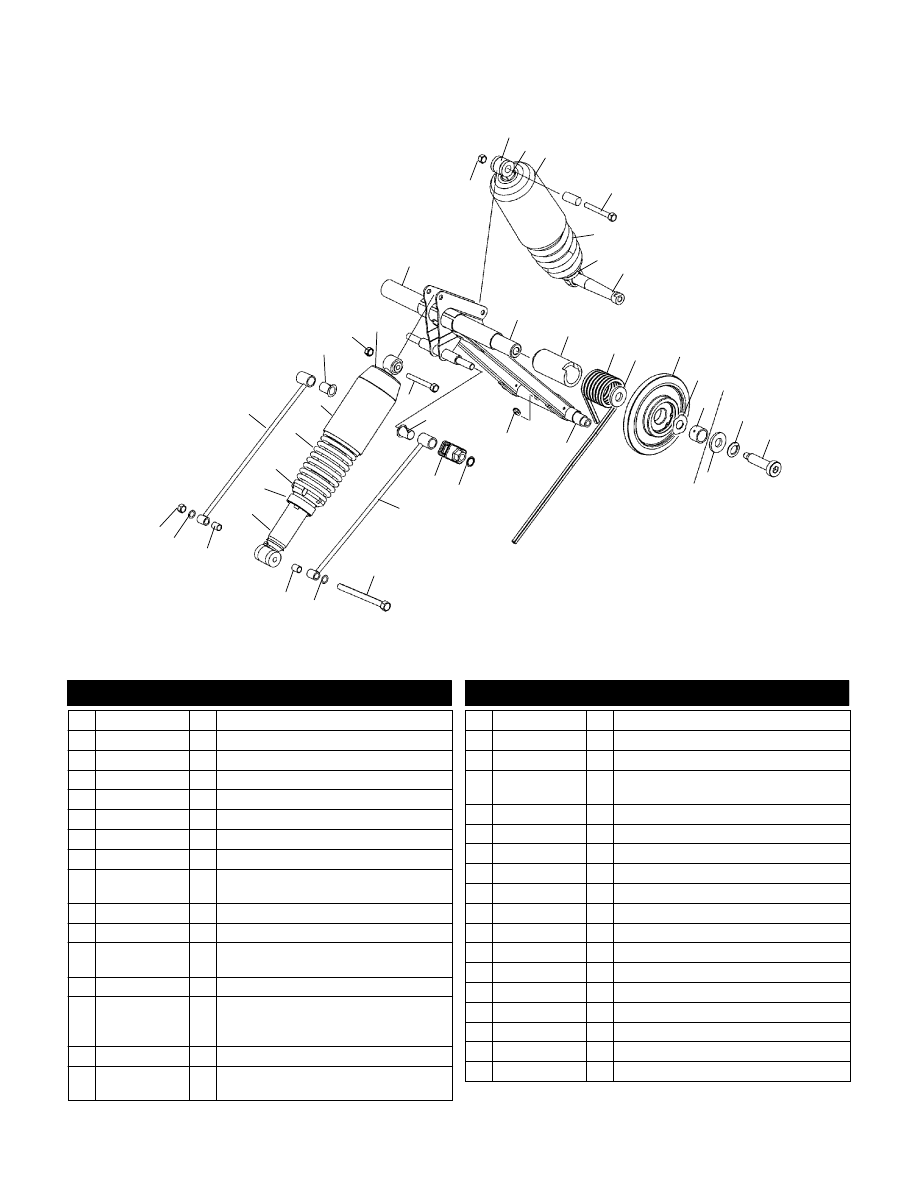

REAR TORQUE ARM

FRONTIER TOURING S04NT7DS

10

1

2

6

21

20

14

16

19

17

18

9

11

29

34

30

31

32

23

12

22

33

4

26

25

5

7

24

8

3

27

28

2

6

2

27

28

22

25

E

2003 Polaris Sales Inc.

13

15

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.. Description

Ref. Part No.

Qty.. Description

1 1541798-385

1 Rear Torque Arm, Silver

2 7542411

1 Nut, FLEXLOC, Thin

3 7042141

1 Shock, Rear Track

4 5132064

1 Retainer, Spring

5 5434921

1 Shield, Spring

6 7515433

2 Screw

7 7042161

1 Spring, Compression

8 3514450

1 Bearing

9 --------------

1 Shaft, Tapered

(See Rear, Suspension Pg. B13, Ref. 6)

10 5133484

1 Shaft, Rear Torque Arm, Upper

11 5434627

1 Sleeve, Torsion Spring

12 7042240-067

7042241-067

1

1

Spring, Torsion, .405/77, LH

Spring, Torsion, .405/77, RH

13 7556296

2 Washer

14 1590355

3514330

7710486

2

2

2

Asm., Wheel

Bearing

Ring, Retaining

15 7556303

2 Washer, Wave

16 5134207

7512257

2

2

Collar, Bearing Lock

Screw, Socket Set

17 7552614

2 Washer, Lock

18 7517815

2 Screw

19 7555984

2 Washer, Flat

20 --------------

1 Shaft, Rear Torque Arm Lower

(See Rear Suspension Pg. B13, Ref. 37)

21 7080424

1 Fitting, Lubrication

22 3514441

2 Bushing, Nylon

23 7080394

2 Clip, Push-On

24 5432983

2 Roller, Spring Adjust

25 1541821

2 Rod, Shock

26 7517378

1 Screw

27 7555795

2 Washer, Wave

28 5333028

2 Spacer

29 7041486

1 Shock, Front Track

30 1500091

1 Retainer, Spring

31 5431734

1 Ring, Spring Preload

32 7041404-067

1 Spring, Compression

33 5410874

1 Shield, Spring

34 5630580

1 Retainer, Spring Slotted

4/03

C2

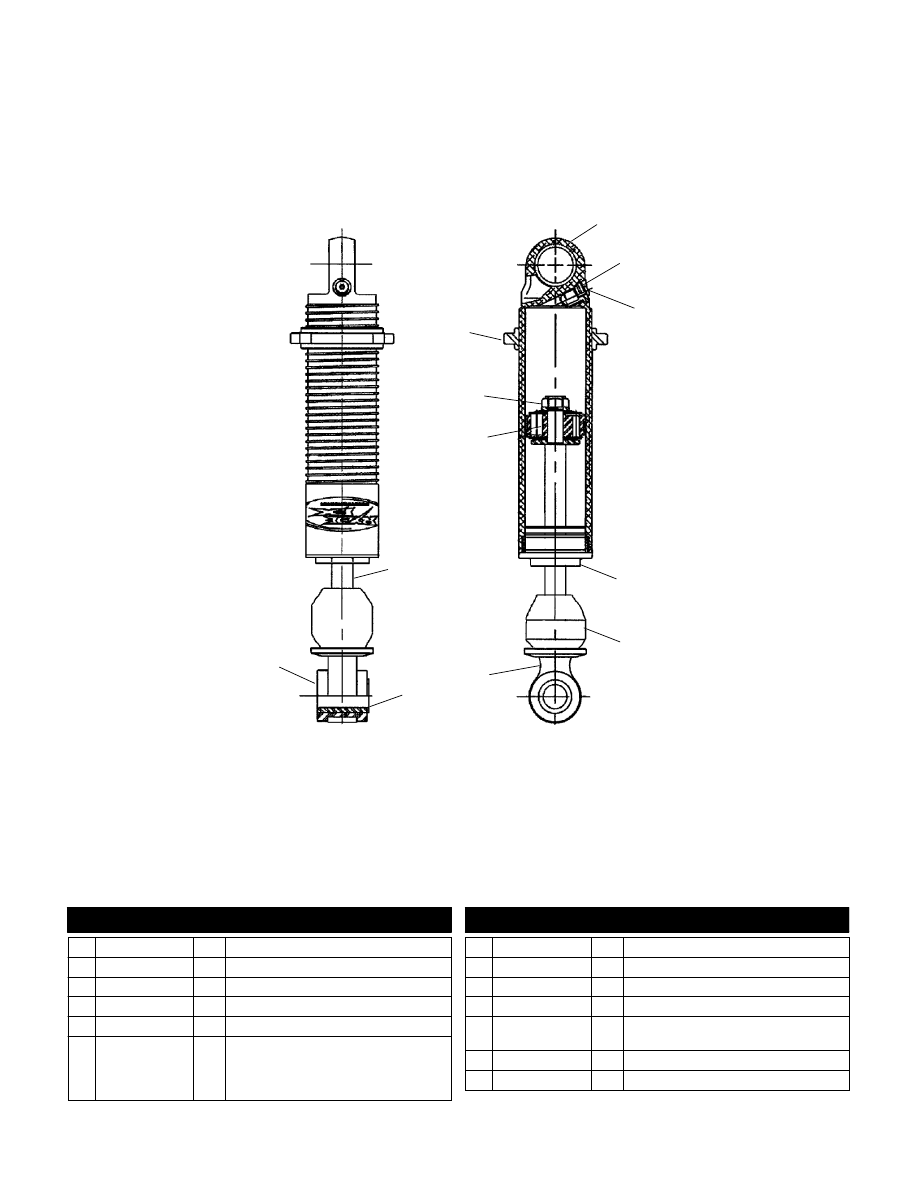

REAR TRACK SHOCK

FRONTIER TOURING S04NT7DS

3

2

1

4

9

7

10

11

6

5

E

2003 Polaris Sales Inc.

12

8

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

7042141

1 Shock, Rear Track, M-12

1 1700075

2 Bushing

2 1700069

1 Sleeve

3 1700215

1 Shaft

4 1700011

1 Mount, Upper

5 1700100

1700031

1700077

1700078

1

1

1

1

Asm., Piston

Piston, Band, Wear

Washer, Top-Out

Washer, Back-Up

6 1700216

1 Nut

7 1700033

1 Nut, Spring Retainer

8 3514450

1 Bearing

9 1700056

1 Screw, Valve

10 1700184

1700047

1

1

Asm., Pressure Valve

O-Ring, Pressure Valve

11 1700156

1 Asm., Cylinder Head

12 1700042

1 Bumper

4/03

C3

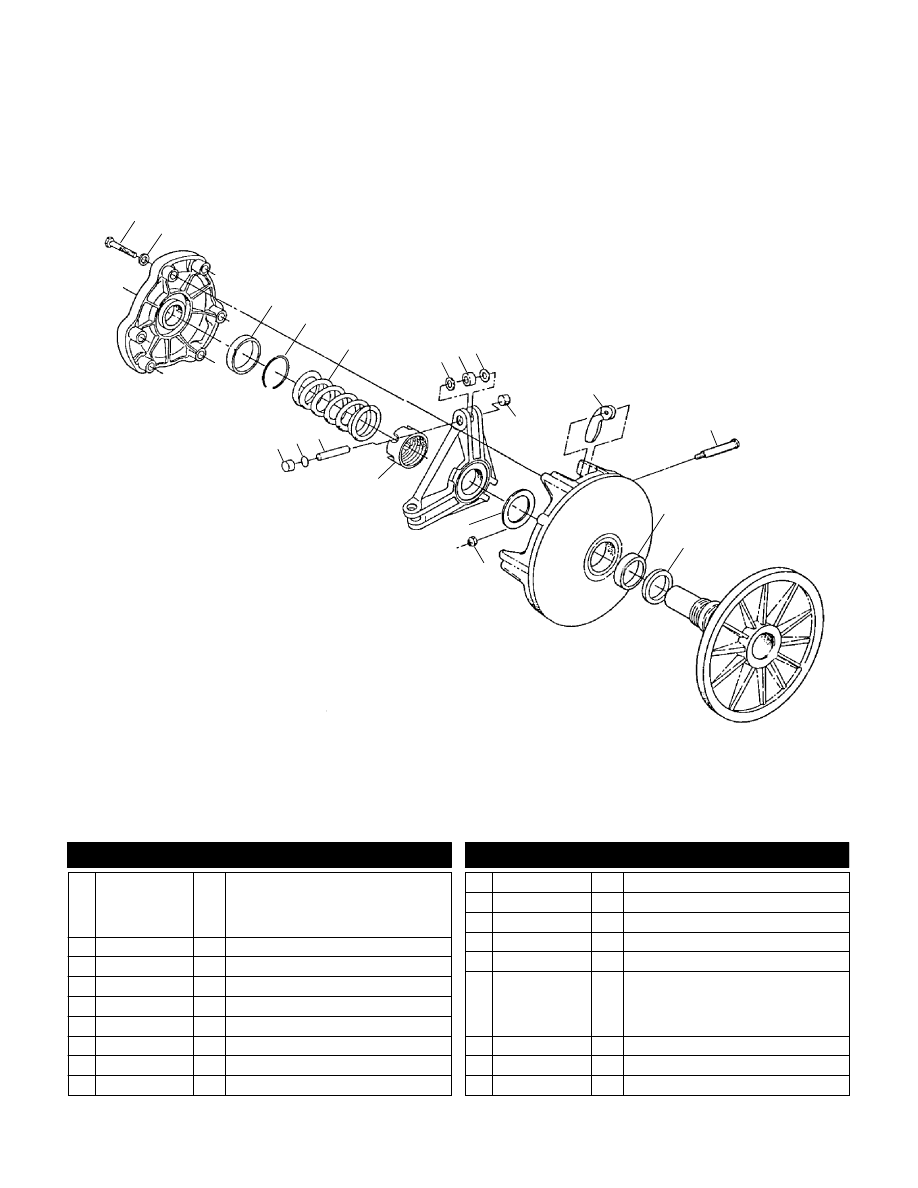

DRIVE CLUTCH

FRONTIER TOURING S04NT7DS

1

2

3

4

5

16

17

8

6 7

15

8

14

9

10

13

11

12

6

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1321810

2201169

1

1

Asm., Drive Clutch, Basic 102

(Incl. All Less 5,9)

Kit, Wide Roller Spider Rebuild

(Incl. 6-8,10,16)

1 7512265

6 Bolt

2 7552801

6 Washer, Spring Lock

3 3576516

1 Bearing, Cover

4 7710417

1 Ring, Retaining, Cover

5 7041102

1 Spring, Clutch, Yellow

6 5430945

6 Washer, Multilube

7 1321622

3 Asm., Roller and Bushing

8 5430445

6 Button, Guide

9 1321586

3 Asm., Weight/Bushing, 10-62

10 7515105

3 Pin, Weight, Hardened

11 3576502

1 Bearing, Sleeve

12 5010188

1 Insert, Moveable

13 7541906

3 Nut, FLEXLOC

14 5210754

5210753

5242981

5210752

AR

AR

AR

AR

Spacer (.050)

Spacer (.032)

Spacer (.025)

Spacer (.020)

15 5020425

1 Nut, Jam

16 5133079

3 Pin, Roller

17 2200387

1 Kit, Drive Clutch Shim

9/02

C4

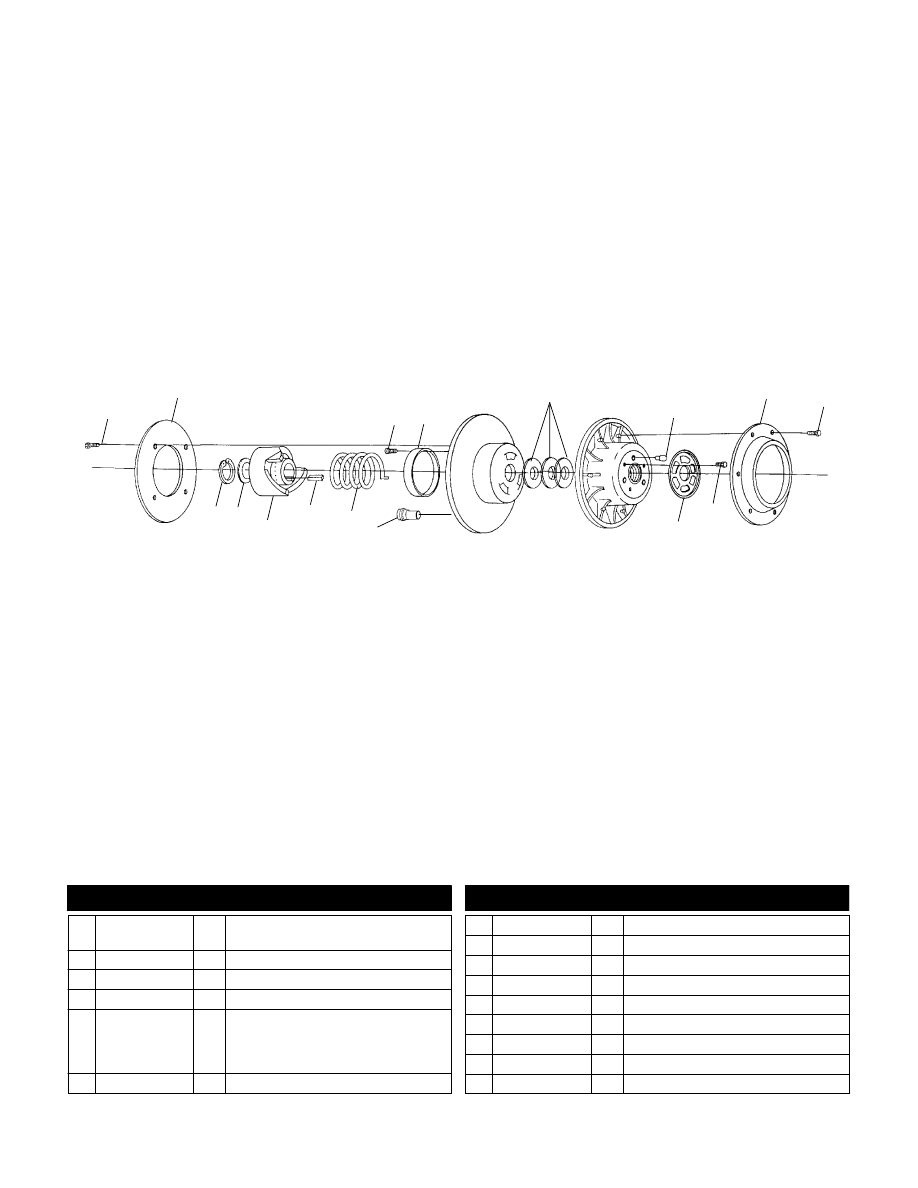

DRIVEN CLUTCH

FRONTIER TOURING S04NT7DS

14 13

12

11

10

3

5

8

7

9

4

1

1

2

6

1

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1321927

1 Asm., Driven Clutch, Basic 204

(Incl. All Less 2,6,10,12)

1 7512048

14 Screw

2 5243158

1 Plate, Driven, Vented

3 3569803

1 Bushing, Driven, Large DU

4 7556804

7555898

7555865

7556076

AR

AR

AR

AR

Washer (.03)

Washer (.02)

Washer (.075)

Washer (.025)

5 5020653

3 Pin, Adjustable Driven

6 5243157

1 Cap, Driven, Vented

7 7515133

3 Bolt

8 5222878

1 Cam, Adjustable Driven

9 5430466

3 Button, Ramp

10 7041499

1 Spring, Clutch, Silver

11 7721103

1 Key

12 5131297

1 Ramp, Driven, R11

13 7556804

2 Washer

14 7714804

1 Ring, Retaining

9/02
