Snowmobile Polaris FRONTIER TOURING S04NT7DS (2004 year). Manual - part 7

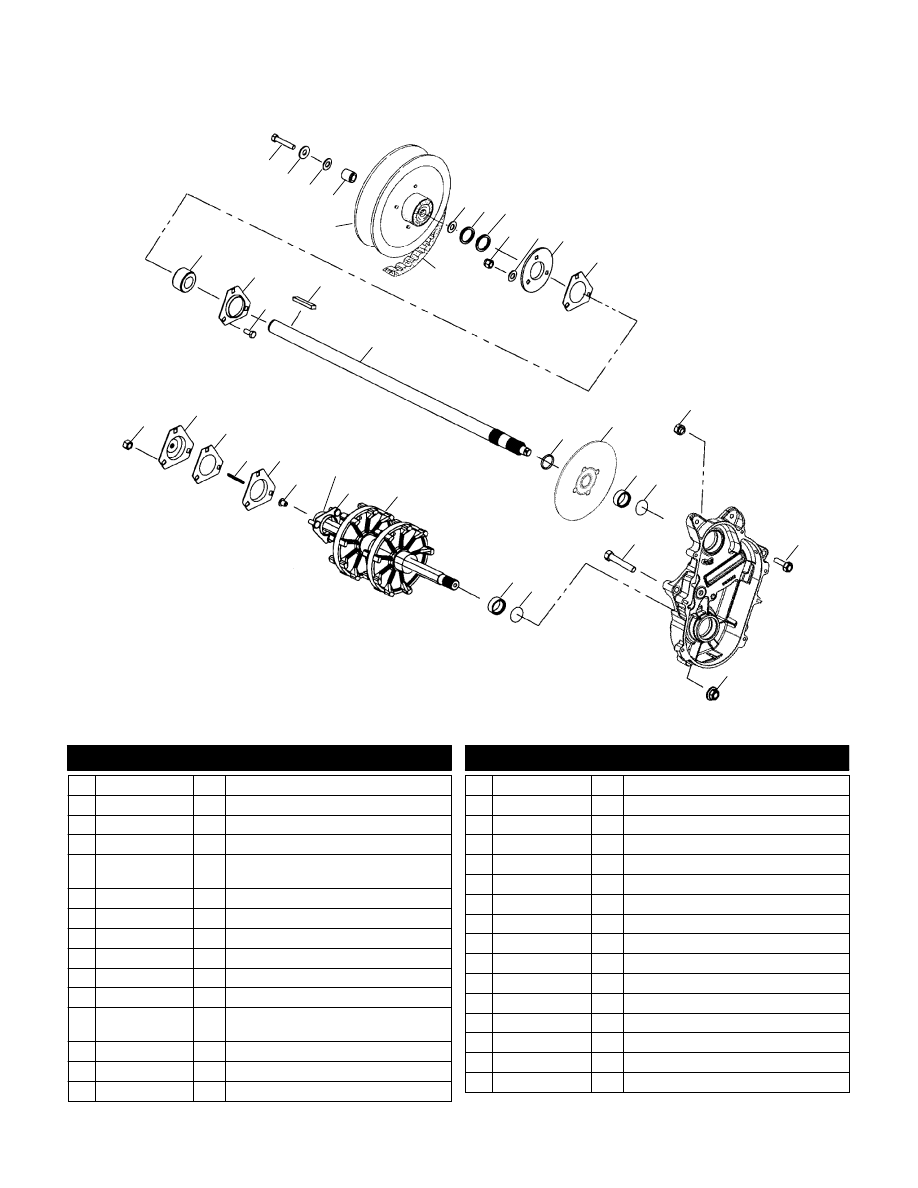

B11

DRIVE TRAIN

FRONTIER TOURING S04NT7DS

1

2

3

4
5

6

9

16

12

15

11

10

18

19

20

21

22

27

25

28

29

30

31

14

24

13

17

26

8

23

24

10

22

21

14

7

E

2003 Polaris Sales Inc.

23

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7517820

1 Bolt

2 7555701

1 Washer, Flat

3 7555734

AR Washer, Flat

4 5020291

1 Spacer, Input Shaft

5 --------------

1 Asm., Driven Clutch, R8

(See Driven Clutch Pg. C4 for Details)

6 3211092

1 Belt, Drive

7 7555917

AR Washer

8 7555864

AR Washer

9 7556509

AR Bushing

10 7542324

6 Nut, Nylok

11 7558402

3 Washer, Flat

12 5241359

7080561

1

1

Flangette w/Grease Zerk

Fitting, Lubrication

13 5811095

1 Gasket, Jackshaft

14 3514525

2 Bearing

15 5222751

1 Flangette

16 7512377

3 Bolt, Carriage

17 7721128

1 Key

18 1332220

1 Asm., Jackshaft (Incl. 16,19)

19 7710422

1 Ring, Retaining

20 1910612

1 Disc, Brake

21 5020588

2 Sleeve, Seal

22 5410613

2 O-Ring

23 7515428

3 Bolt, Carriage

24 7542423

3 Nut, Flange

25 1590346

1 Asm., Drive Shaft (Incl. 14,26,27)

26 1012945

1 Asm., Flangette w/Screws

27 3280019

1 Bushing, Metal, Speedometer

28 5243529

1 Flangette, Offset, w/Hole

29 3280017

1 Key, Square, Speedometer

30 5830012

1 Gasket, Drive Adaptor

31 3280116

1 Adaptor w/Zerk, Drive

4/03

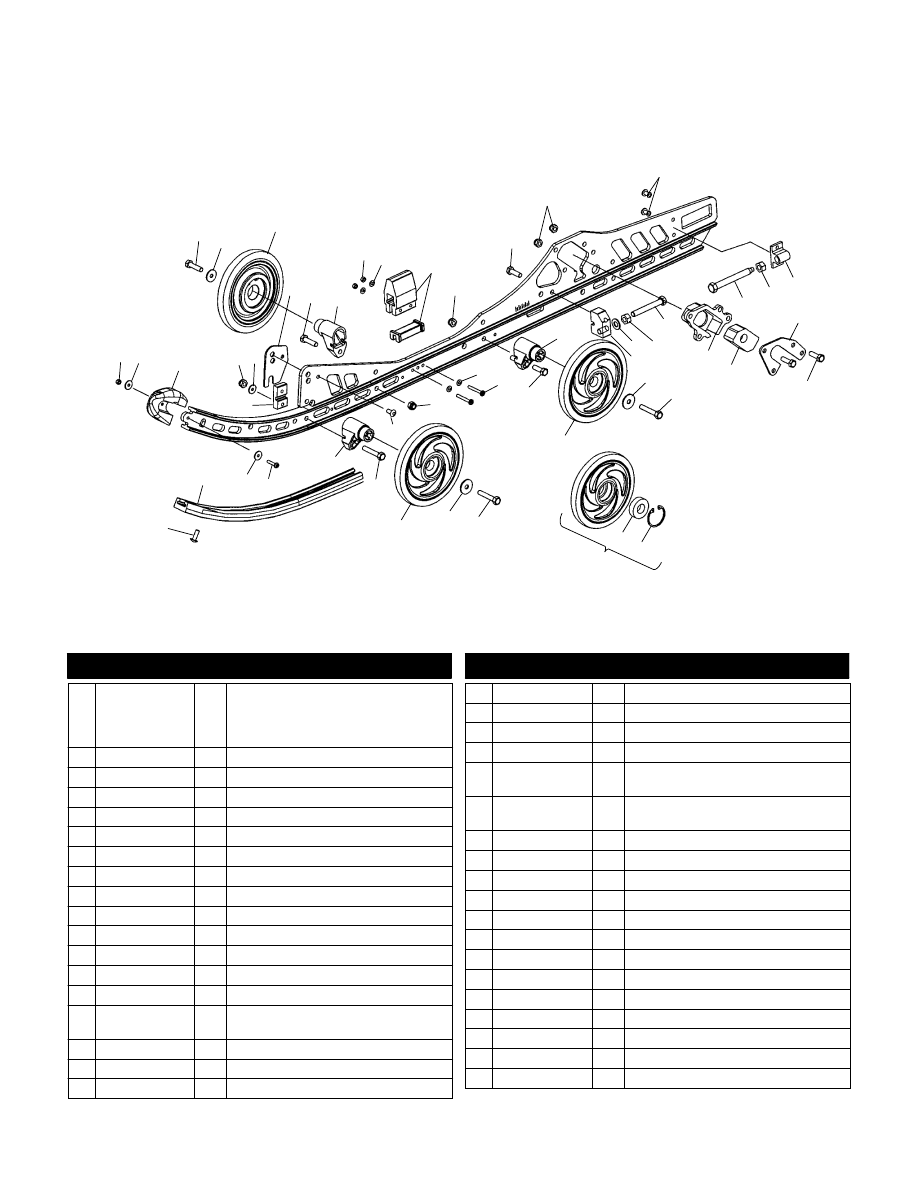

B12

RAIL MOUNTING

FRONTIER TOURING S04NT7DS

1

3

13

1

5

6

4

10

29

30

9

14

5

19

18

16

17

23

20

21

22

27

24

25

31

32

12

33

35

34

15

8

7

36

26

2

2

11

28

2

12

8

11

5

12

7 8

5

9

9

9

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.. Description

Ref. Part No.

Qty.. Description

1542004

1542005

1

1

Asm., Rail, M-12 LH

(Incl. 1-3,14,16,17,31,34)

Asm., Rail, M-12, RH

(Incl. 1-3,14,16,17,31,34)

1 7541925

6 Nut, Nylok

2 7555792

4 Washer

3 5434374

2 Cap, Rail Tip

4 5132577

2 Block, Rail Support

5 7542324

12 Nut, Nylok

6 7558402

8 Washer, Flat

7 7515382

2 Bolt

8 7556179

2 Washer, Spring

9 1590318-244

6 Asm., Wheel, Scrolled, Silver (Incl. 29,30)

10 5244651

2 Plate, Rail Support

11 7515317

4 Bolt

12 5631065

6 Block, Wheel Mount, LWT

13 7555783

8 Washer, Flat

14 5412336

5432946

2

2

Bumper

Liner, Bumper

15 7512392

2 Screw

16 7621501

4 Rivet

17 5132444

2 Block, Idler Bolt Adjust

18 7547156

2 Nut, Jam

19 7517773

2 Screw

20 5245045

2 Plate, Coupler Block

21 7512310

6 Bolt

22 5434885

5434886

1

1

Block, Slider, Long, LH

Block, SlideR, Long, RH

23 5631188

5631189

1

1

Guide, Slider, LH

Guide, Slider, RH

24 7515511

2 Bolt

25 7542404

2 Nut

26 7555806

2 Washer, Flat

27 5132584

2 Block, Shock Pivot Threaded

28 7515346

4 Screw

29 7718407

6 Ring, Retaining (1 per Wheel)

30 3514303

6 Bearing (1 per Wheel)

31 7510504

4 Screw

32 7661845

2 Rivet

33 7512329

2 Bolt

34 7511975

2 Screw

35 5521632

2 Hi-Fax

36 7515199

2 Screw

5/03

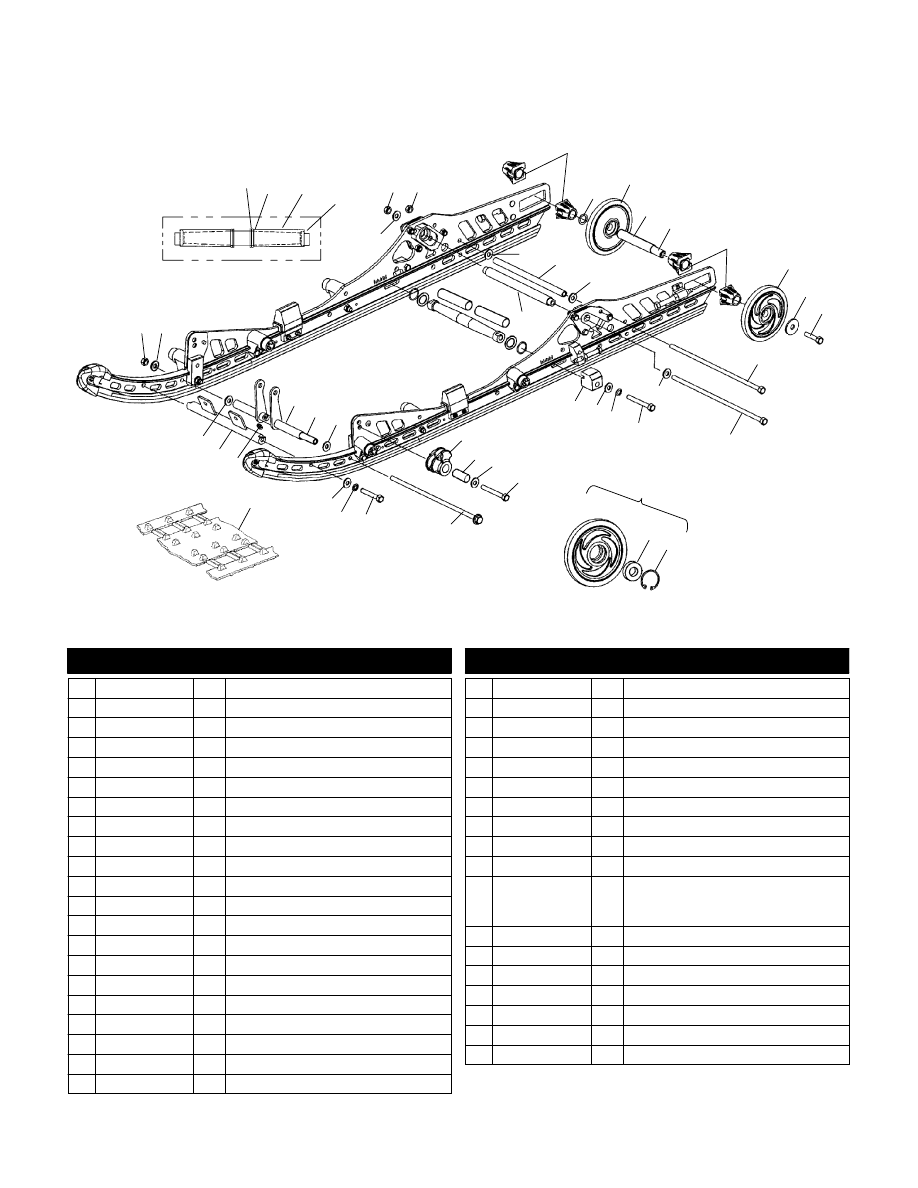

B13

REAR SUSPENSION

FRONTIER TOURING S04NT7DS

8

10

11

14

12

15

16

17

28

29

6

13

32

9

38

39

18

19

31

21

4

5

20

21

22

23

22

7

7

3

34

35

33

36

2

24

25

26

27

1

2

2

30

10

38

15

37

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.. Description

Ref. Part No.

Qty.. Description

1 7547217

1 Nut, Nylok

2 7556216

3 Washer, Flat

3 7556401

2 Bushing

4 5411092

2 O-Ring

5 5333902

2 Spacer, Shock Centering

6 5132793

1 Shaft, Tapered

7 7555806

6 Washer, Flat

8 7542439

3 Nut, Nylok

9 7547064

1 Nut, Nylok

10 5432535

4 Spacer, Idler

11 7555918

1 Bushing

12 1594087

2 Asm., Wheel

13 5333285

1 Spacer, Idler, Long

14 5020744

1 Shaft, Idler

15 1590303-244

2 Asm., Idler Wheel, Silver Metallic

16 7556130

2 Washer, Belle

17 7517731

2 Bolt

18 7517896

1 Screw

19 7517821

1 Screw

20 7517856

2 Screw

21 7552603

4 Washer, Spring Lock

22 7556042

4 Washer

23 5132583

2 Block, Shock Pivot Adjust

24 5434897

2 Guide, Spring, Square

25 5010332

2 Bushing

26 7555976

1 Washer, Flat

27 7515538

1 Bolt

28 3514384

2 Bearing

29 7710444

2 Ring, Retaining

30 7517996

1 Screw

31 7517857

2 Screw

32 5412298

5241473

5241474

1

AR

AR

Track, 1 Inch, Lightening

Clip, Slide

Clip, Guide

33 7080424

1 Fitting, Zerk

34 1012267

1 Shaft, Limiter Strap

35 1541797

1 Arm, Shock Pivot

36 5334042

1 Tube

37 5133093

1 Shaft, Rear Torque Arm Lower

38 7558402

2 Washer, Flat

39 5333477

1 Tube

9/02

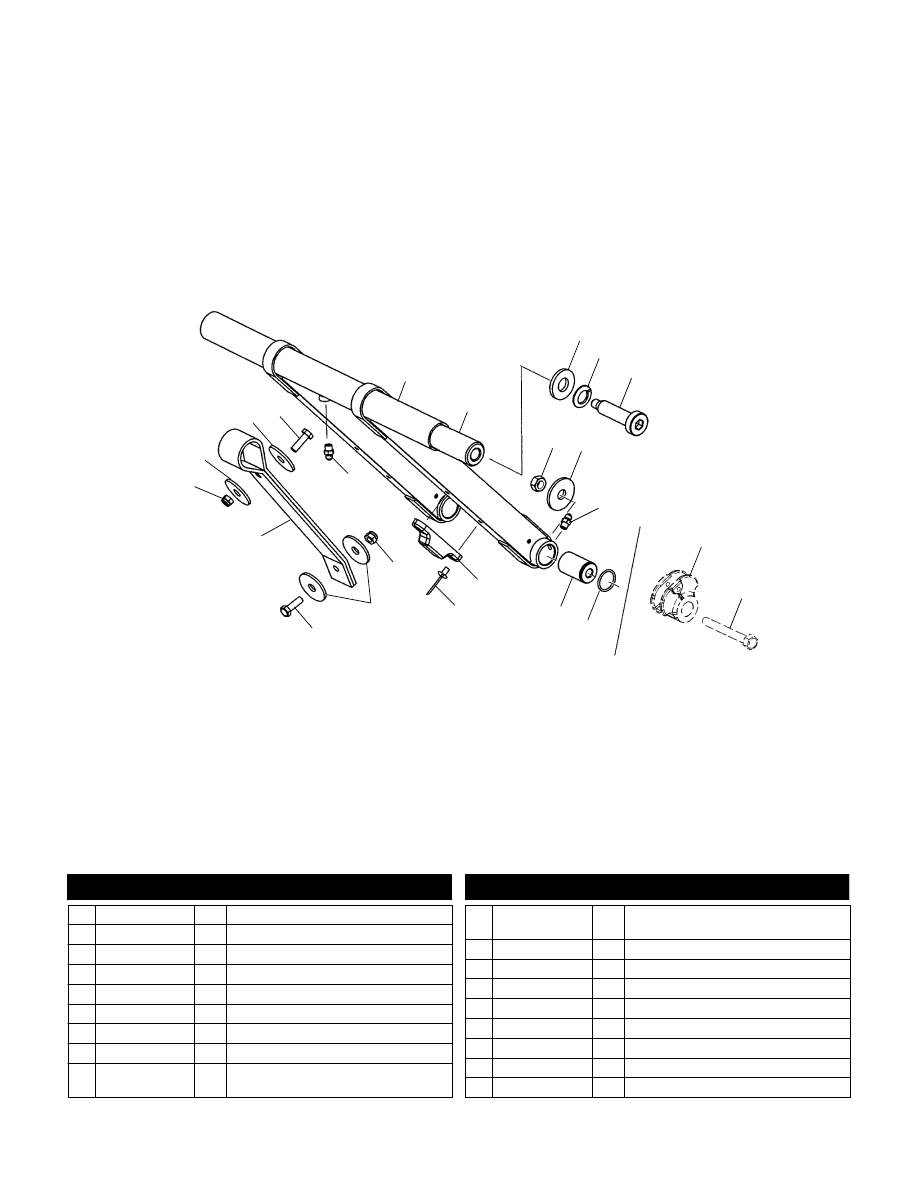

B14

FRONT TORQUE ARM

FRONTIER TOURING S04NT7DS

2

1

6

12

11

5

4

3

18

17

10

16

8

8

16

9

15

13

14

7

15

16 17

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.. Description

Ref. Part No.

Qty.. Description

1 1541816-385

1 Arm, Front Torque Silver

2 5020812

1 Shaft, Front Torque Arm, Upper

3 7555984

2 Washer, Flat

4 7552614

2 Washer, Lock

5 7517815

2 Screw

6 7542439

2 Nut, Nylok

7 7555743

2 Washer, Flat

8 7080424

3 Fitting, Lubrication

9 --------------

2 Guide, Spring Square

(See Rear Suspension Pg. B13, Ref. 24)

10 --------------

1 Bolt

(See Rear Suspension Pg. B13, Ref. 27)

11 5412022

2 O-Ring

12 5133531

2 Shaft

13 5432166

2 Bumper, Front Torque Arm

14 7621418

4 Rivet

15 7542324

4 Nut, Nylok

16 7556175

8 Washer, Flat

17 7512392

4 Screw

18 5412225

2 Strap, Limiter

4/03
