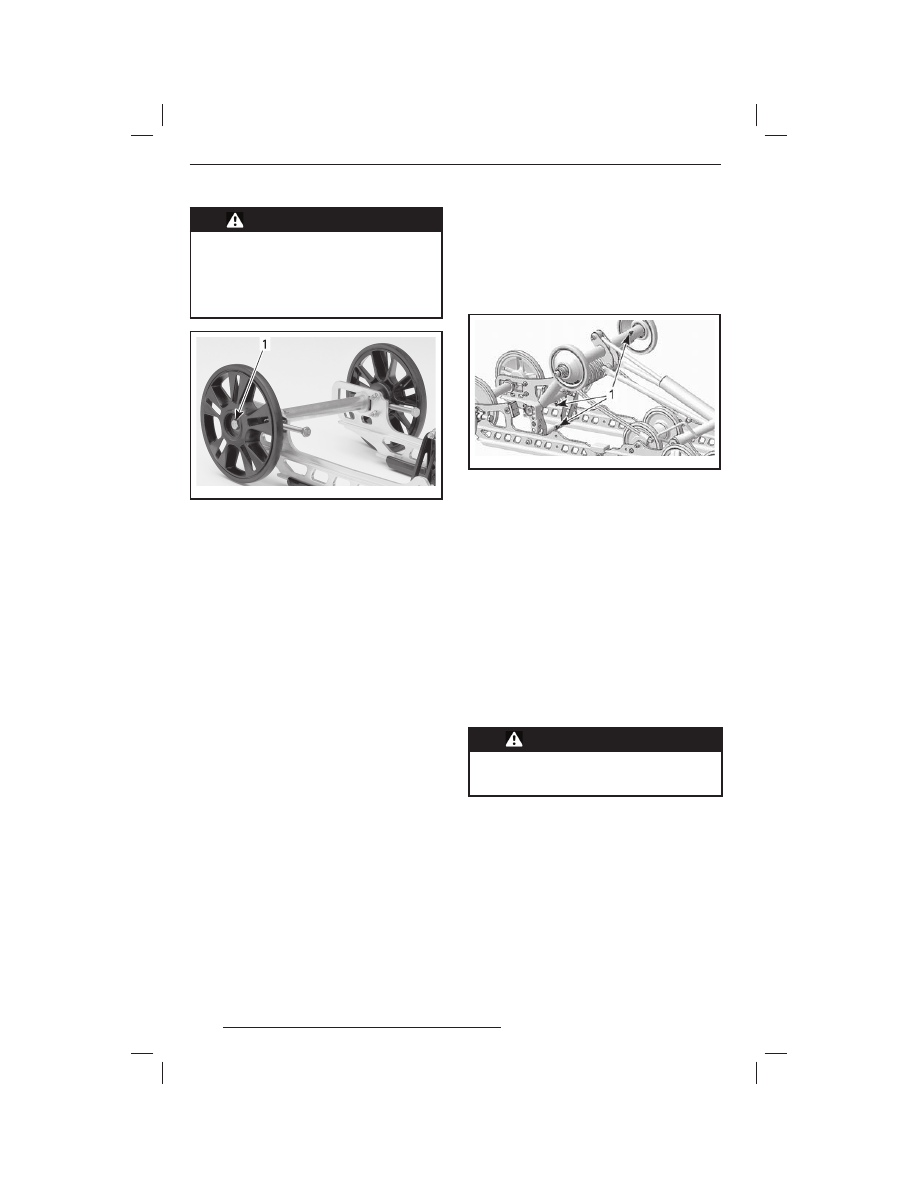

74



ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные бол-

ты направляющих катков надёж-

но затянуты, чтобы избежать са-

мопроизвольного демонтажа на-

правляющего катка и последую-

щего заклинивания гусеницы.

mmo2 008 -003 -047_b

ТИПОВОЙ ВАРИАНТ
1.  Затянуть крутящим моментом (48 ± 6) Н•м

6.  Пустите двигатель и на малой скорости

движения гусеничной ленты проверьте
симметричность её положения относи-
тельно опорных полозьев.

7.  Опустите снегоход на опорную поверх-

ность.

8.  Установите на место колпачки задних

катков (если имеются).

Подвеска

Состояние задней подвески

Осмотрите все компоненты подвески, вклю-
чая накладки опорных полозьев, пружины,
катки и другие детали.
ПРИМЕЧАНИЕ:  При  движении  снегохо-
да по снежному покрову снег играет роль
смазки и охладителя поверхности скольже-
ния. Продолжительное движение снегохода
по жёсткому или обледеневшему снегу при-
водит к перегреву и преждевременному из-
носу накладок опорных полозьев гусеницы.

Состояние ленточного ограничителя

Проверьте ленточный ограничитель на на-
личие трещин и признаков износа. Проверь-
те затяжку резьбовых крепёжных деталей.
Проверьте состояние отверстий в ленточном
ограничителе. Замените ленточный ограни-
читель (если необходимо). Затяните гайку
крутящим моментом  (10 ± 1)  Н•м.

Смазка задней подвески

Через пресс-масленки смажьте рычаги зад-
ней подвески, используя синтетическую
смазку (P/N 293 550 033). Периодичность
смазки приведена в разделе «РЕГЛАМЕНТ
ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ».

mmr200 8-048-0 62_ a

ТИПОВОЙ ВАРИАНТ
1.  Пресс-масленки

Проверка состояния рулевого

управления и передней подвески

Проверьте надёжность затяжки элементов
крепления компонентов рулевого управле-
ния и передней подвески (рулевых рычагов,
рулевых тяг, лыж, опор лыж и т. п.). При не-
обходимости обращайтесь к авторизованно-
му дилеру LYNX.

Лыжи

Контроль состояния лыж и коньков

Проверьте состояние лыж, коньков и изно-
состойких накладок на коньках (при их на-
личии). При обнаружении признаков износа
деталей обратитесь к дилеру LYNX.



ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или

коньки ухудшают управляемость

снегохода.

Предохранители

Проверка предохранителей

В качестве защитных элементов электроо-
борудования снегохода используются пре-
дохранители.

Проверьте состояние предохранителей и за-
мените их при необходимости.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

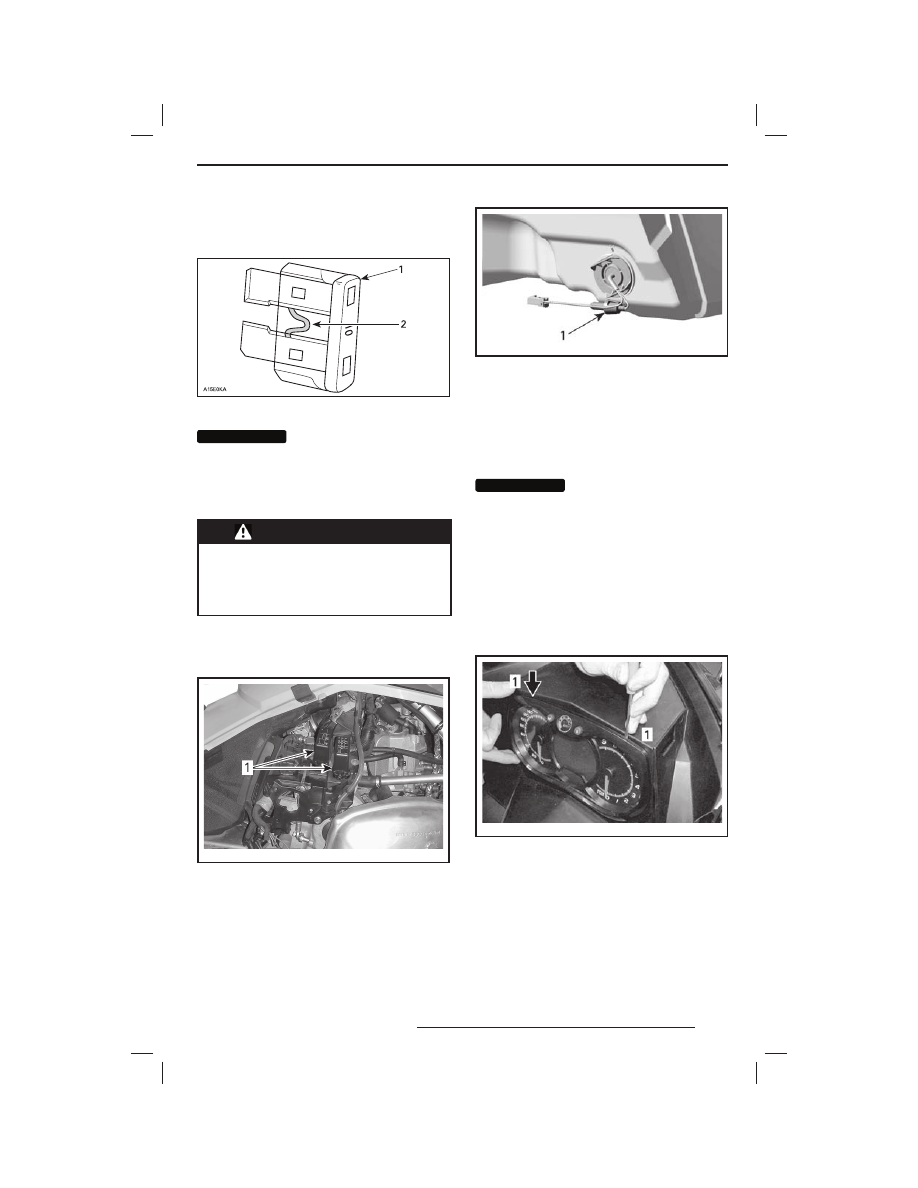

75

Извлеките предохранитель из держателя
и проверьте состояние плавкой нити. Убе-
дитесь, что нить не перегорела.

1. Предохранитель
2. Нить

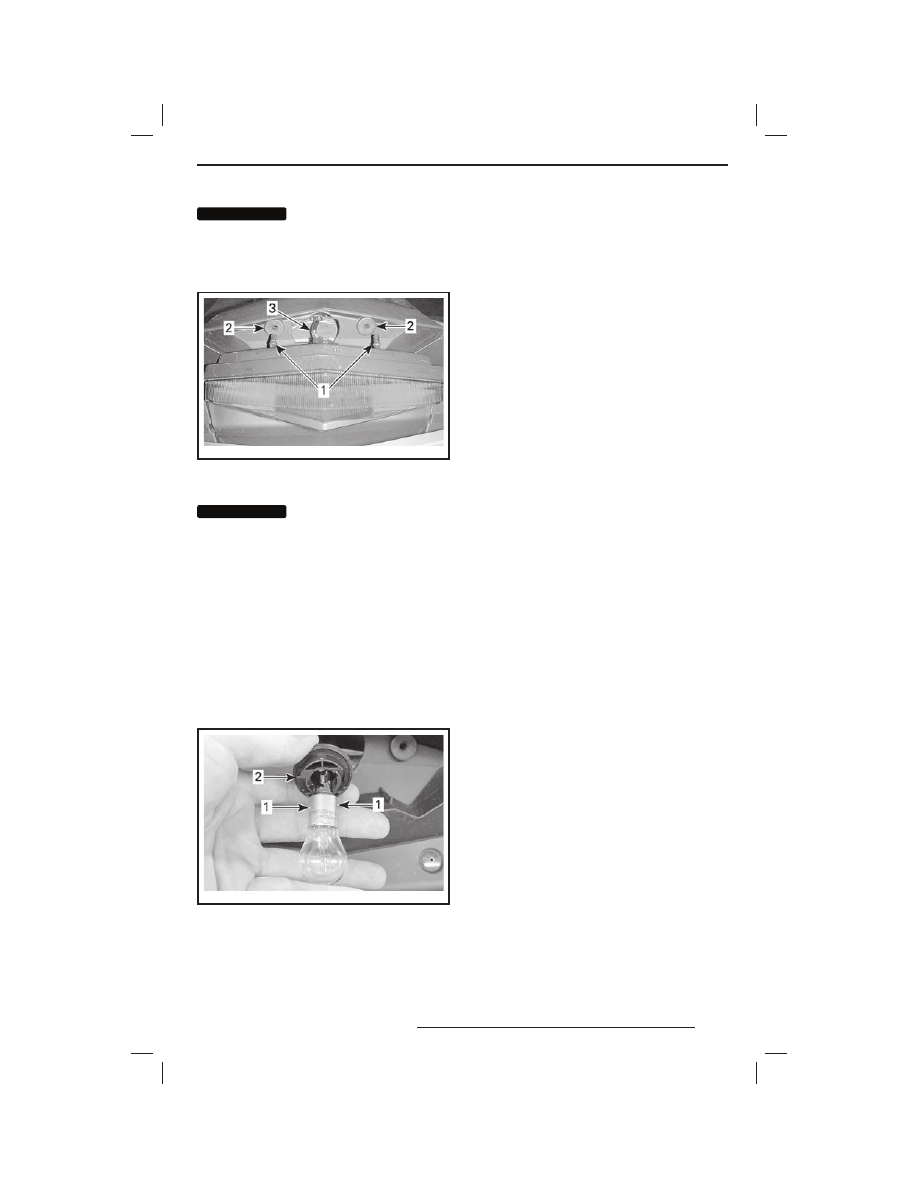

ВНИМАНИЕ

ВНИМАНИЕ

Не используйте пре-

д о х р а н и т е л ь ,   р а с с ч и т а н н ы й

на больший ток — это может при-

вести к серьёзному повреждению

электрических компонентов и/или

возгоранию снегохода.



ПРЕДОСТЕРЕЖЕНИЕ

Установите и устраните причину

перегорания  пре дохранителя,

прежде чем снова пускать двига-

тель. При необходимости обрати-

тесь за помощью к дилеру LYNX.

Расположение предохранителей

Блоки предохранителей (два) располагают-
ся на правой стороне, за боковой панелью.

mmo2 011 -003 -008_a

1.  Блоки предохранителей

Для идентификации предохранителей см.
табличку на крышке блока и раздел «ТЕХ-
НИЧЕСКИЕ ХАРАКТЕРИСТИКИ».

Предохранитель датчика уровня топлива
располагается за глушителем впуска.

mmo2 007 -009 -016_b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1.  Расположение предохранителя

Световые приборы

После замены лампы всегда проверяйте ра-
ботоспособность соответствующего свето-
вого прибора.

Замена ламп фар

ВНИМАНИЕ

ВНИМАНИЕ

Во избежание сокра-

щения срока службы галогенных

ламп не касайтесь пальцами сте-

к л я н н о й   к о л б ы   л а м п ы .   Е с л и

Вы  дотронулись  до  стек лянной

колбы, очистите её изопропило-

вым спиртом, который не остав-

ляет плёнку на стекле.

1.  С помощью маленькой отвёртки освобо-

дите фиксаторы крепления информаци-
онного центра.

mmo2 007 -009 -061_a

1.  Фиксатор

2.  Осторожно снимите информационный

цент и отложите его в сторону.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

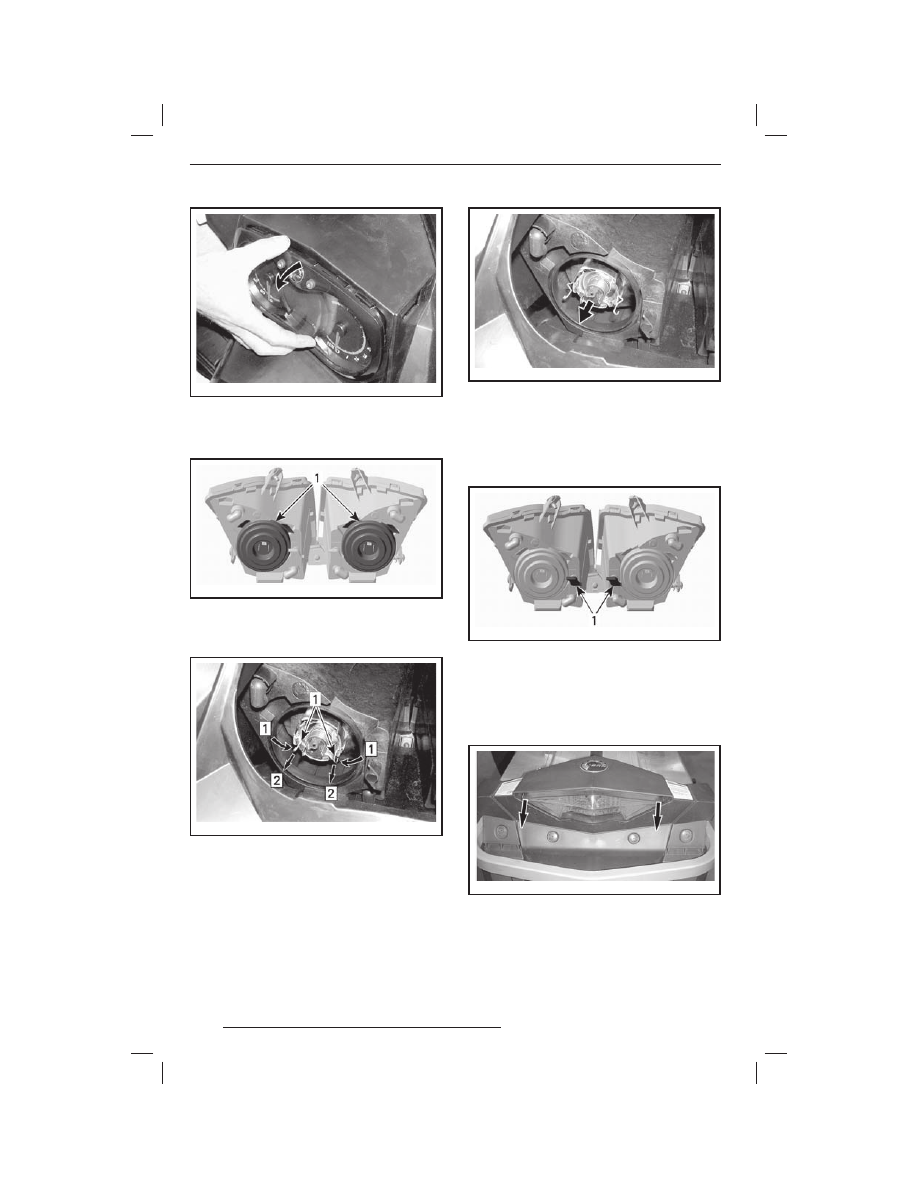

76

mmo2 007 -009 -062_a

ТИПОВОЙ ВАРИАНТ

3.  Отсоедините патрон перегоревшей лам-

пы. Снимите резиновый чехол.

mmo2 007 -009 -022_a

1.  Резиновые чехлы

4.  Одновременно сожмите и потяните оба

конца фиксатора, чтобы извлечь лампу.

mmo2 007 -009 -063_a

Шаг 1: Сжать оба конца фиксатора
Шаг 2: Потянуть
1. Фиксатор

5.  Извлеките лампу и замените её. При

установке новой лампы будьте внима-
тельны, устанавливайте её в правиль-
ное положение.

mmo2 007 -009 -064_a

ИЗВЛЕКИТЕ И ЗАМЕНИТЕ ЛАМПУ

Регулировка головной оптики

Снимите информационный центр, см. «ЗАМЕ-
НА ЛАМП ФАР». Вращайте рукоятки для регу-
лировки направления световых пучков фар.

mmo2 007 -009 -023_a

ТИПОВОЙ ВАРИАНТ
1.  Рукоятки

Замена лампы заднего фонаря

1.  Снимите корпус заднего фонаря, осто-

рожно потянув за рассеиватель с двух
сторон с одинаковым усилием.

mmr200 8-039-0 12_ a

ТИПОВОЙ ВАРИАНТ — АККУРАТНО ПОТЯНИ-
ТЕ ЗА УГЛЫ

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

77

ВНИМАНИЕ

ВНИМАНИЕ

Если при снятии кор-

пус фонаря слишком сильно от-

клонить в сторону, штифты могут

сломаться и корпус фонаря при-

дётся заменить.

mmr200 8-039-0 06_ a

1.  Штифты крепления корпуса заднего фонаря
2. Резиновые втулки
3. Жгут проводов заднего фонаря

ВНИМАНИЕ

ВНИМАНИЕ

Во избежание повреж-

дения жгута проводов не вытаски-

вайте  кор пус  фонаря  с лишком

сильно.

2.  Повернув патрон лампы против часовой

стрелки, снимите его с корпуса фонаря.

3.  Нажав и повернув лампу против часовой

стрелки, извлеките её из патрона.

4.  Установите новую лампу, слегка нажав

на неё и повернув по часовой стрелке.

ПРИМЕЧАНИЕ: Обратите внимание на рас-
положение держателей на корпусе лампы
и при установке совместите их с соответ-
ствующим фиксатором патрона.

mmr200 8-039-0 08_ a

1.  Держатели лампы
2. Фиксатор на патроне

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
