Снегоход Lynx Rave 600 ACE. Руководство - часть 11

ОСТОРОЖНО Практикуйте пра-

вильную технику подъёма, преиму-

щественно используйте силу ног.

Не предпринимайте попыток поднять

переднюю или заднюю часть снегохо-

да, если это превосходит Ваши физи-

ческие возможности. Для подъёма

снегохода используйте соответству-

ющие технические средства или об-

ратитесь к кому-нибудь за помощью.

вниманиЕ

Не буксируйте и не под-

нимайте снегоход за лыжи.

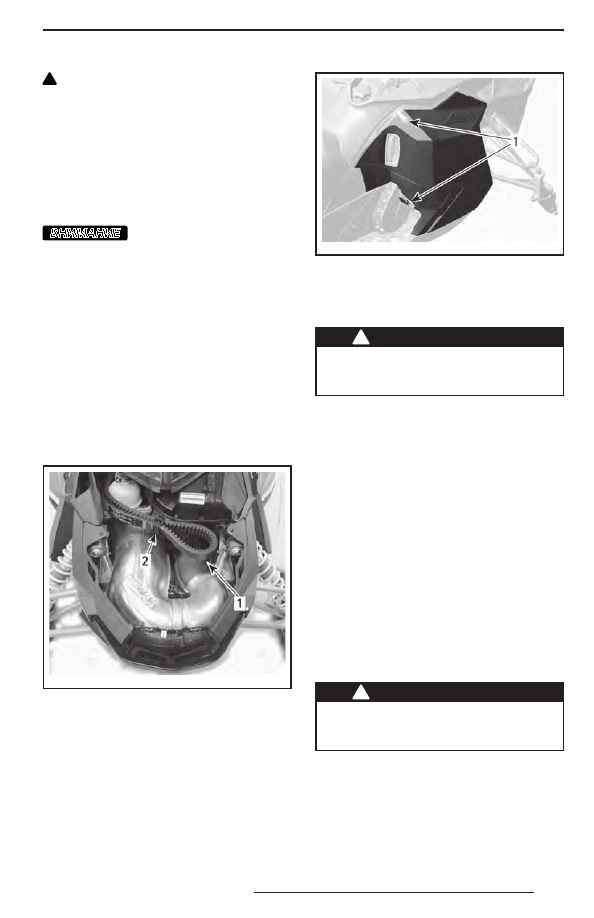

13) Держатель запасного

ремня вариатора

Держатель предназначен для крепления

запасного ремня вариатора. Запасной

ремень вариатора не входит в комплект

поставки снегохода.
Снимите капот, см. «КАПОТ» в текущем

разделе.
Расположите ремень вариатора в дер-

жателе, как показано на рисунке, и за-

крепите его с помощью застёжки типа

«липучка».

fmo2012-009-006_a

1. Запасной ремень вариатора.
2. Застёжка типа «липучка»

14) Боковые панели

Открывание и закрывание

боковой панели
Чтобы открыть боковую панель, растяни-

те и освободите фиксаторы, слегка при-

поднимите верхнюю часть панели и от-

кройте панель в сторону.

mmo2 008 -003-075_a

ТИПОВОЙ ВАРИАНТ
1. Защёлки

Закрывание боковой панели осущест-

вляется в обратной последовательности.

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сняты-

ми боковыми панелями.

Снятие и установка боковой панели
Для снятия боковой панели откройте её,

а затем поднимите. Освободите нижнюю

петлю из прорези, затем, опустив па-

нель, освободите верхнюю петлю.
1. Откройте боковую панель в соответст-

вии с описанием, приведённым в те-

кущей главе.

2. Поднимите боковую панель, затем

освободите нижнюю часть из паза.

3. Опустите боковую панель, затем осво-

бодите верхнюю часть из паза.

4. Снимите боковую панель.
Установка боковой панели осуществля-

ется в последовательности, обратной

снятию.

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода с открытыми или сняты-

ми боковыми панелями.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

15) Капот

Снятие капота

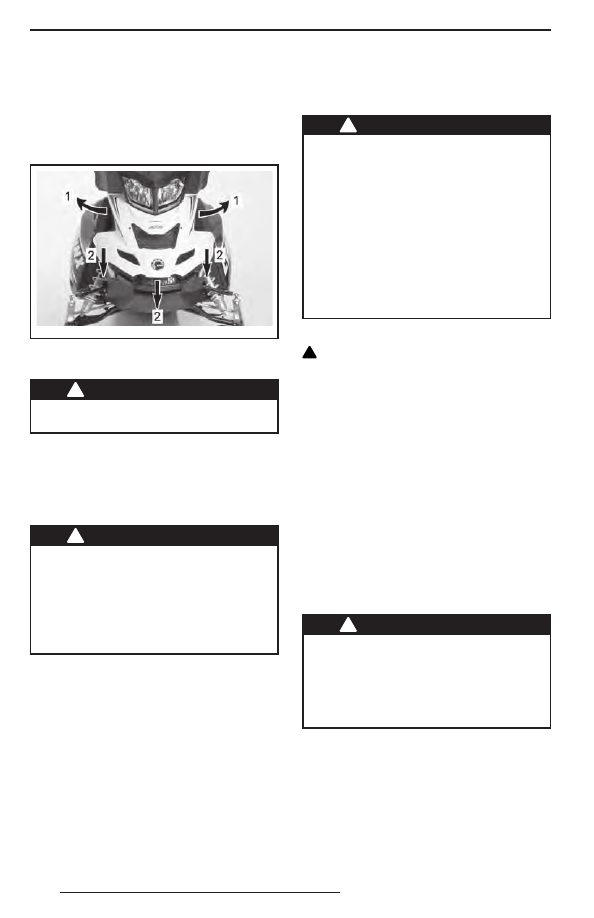

Для открывания капота следует освобо-

дить фиксаторы и сдвинуть капот в на-

правлении передней части снегохода.

fmo2013-001-020_a

Шаг 1: Освободите фиксаторы
Шаг 2: Сдвиньте капот вперёд

ПРЕДОСТЕРЕЖЕНИЕ

Не допускайте работу двигателя

снегохода со снятым капотом.

16) Пассажирское сиденье

Двухместные модели
Фиксированное пассажирское сиденье

со спинкой.

ПРЕДОСТЕРЕЖЕНИЕ

Во время движения снегохода пас-

сажир (-ы) должен сидеть на сво-

ём месте, опираясь ногами на под-

ножки и держась руками за поруч-

ни. Соблюдайте это простое прави-

ло и риск падения пассажира будет

сведён к минимуму.

17) Поручни для пассажира

Двухместные модели
Задние поручни служат для того, чтобы

пассажир мог за них держаться.

18) Задняя багажная

площадка

ПРЕДОСТЕРЕЖЕНИЕ

Предметы на заднем багажнике

должны быть надёжно закреплены.

Не перевозите хрупкие предметы.

Тяжёлый груз на заднем багажни-

ке может ухудшить управляемость

снегохода. Отрегулируйте подвеску

в соответствии с нагрузкой. Грузо-

подъёмность задней багажной пло-

щадки ограничена: МАКСИМУМ —

15,8 кг. При перевозке груза пере-

двигайтесь осторожно. Неровности

преодолевайте на малой скорости.

модель 49 Ranger

ОСТОРОЖНО Всегда выполняйте

регулировку подвески в соответствии

с нагрузкой. Грузоподъёмность зад-

ней багажной площадки ограничена:

МАКСИМУМ — 25 кг. При перевозке

груза передвигайтесь осторожно. Не-

ровности преодолевайте на малой

скорости.

19) Сцепное устройство

Сцепное устройство можно использо-

вать для буксировки различных грузов.

Используйте буксировочную тягу.
ПРИМЕЧАНИЕ: Допустимый вес букси-

руемого груза указан в табличке на кор-

пусе снегохода. Не перегружайте сне-

гоход.

ПРЕДОСТЕРЕЖЕНИЕ

Использование каната для букси-

ровки груза запрещено. Используй-

те жёсткую буксирную тягу. Груз, бук-

сируемый на канате, может врезаться

в снегоход при внезапном торможе-

нии или на склоне и опрокинуть его.

Сцепное устройство (язычкового типа)
Чтобы прицепить оборудование к сцеп-

ному устройству, закрепите буксировоч-

ную тягу к проушине сцепного устрой-

ства, используя фиксирующий палец.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

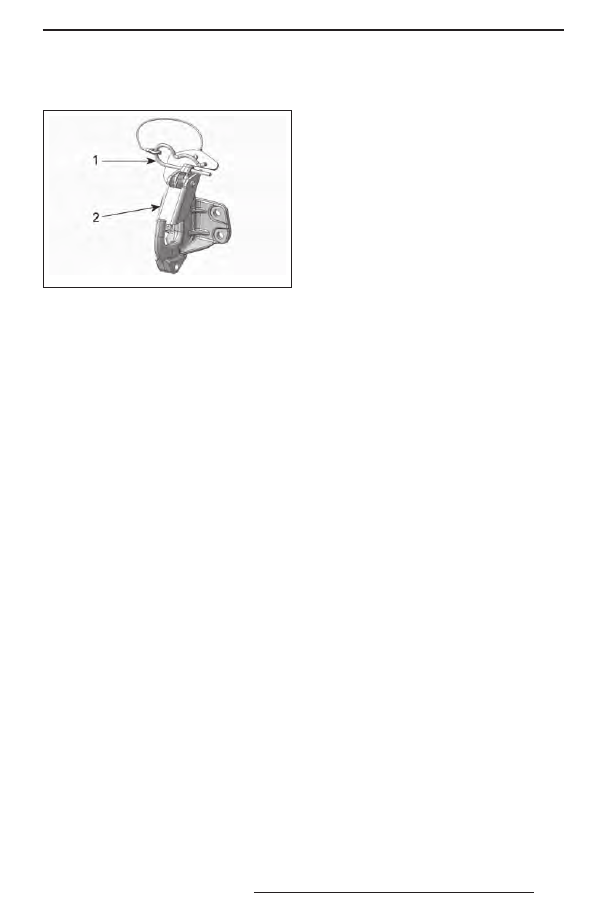

Сцепное устройство (J-типа)
модели 49 Ranger

mmo2 011 -007-012_a

1. Проволочный фиксатор
2. Предохранительная защёлка

Присоединение к сцепному

устройству
1. Извлеките проволочный фиксатор.
2. Расположите проушину дышла бук-

сируемого оборудования над крюком

сцепного устройства.

3. Нажмите на дышло, отклонив предо-

хранительную защёлку.

4. Закрепите предохранительную защёл-

ку, установив проволочный фиксатор.

Отсоединение от сцепного устройства
1. Извлеките проволочный фиксатор.
2. Нажмите на предохранительную за-

щёлку вперёд, чтобы снять дышло

с крюка.

3. Отсоедините буксируемое оборудо-

вание.

4. Установите проволочный фиксатор

на место.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ТОПЛИВО

Требования к топливу

вниманиЕ

Используйте только све-

жий бензин. Бензин подвержен окис-

лению, результатом чего является сни-

жение его октанового числа, испаре-

ние летучих фракций и образование

смол и лаковых отложений, способных

стать причиной повреждения компо-

нентов системы подачи топлива.
Состав спиртосодержащего топлива в раз-

личных странах и регионах может весь-

ма значительно отличаться. Ваш снегоход

сконструирован для эксплуатации с ис-

пользованием рекомендованных типов

топлива, однако необходимо помнить:
– Использование топлива, содержание

спирта в котором превышает уста-

новленные действующим законода-

тельством нормы, не рекомендуется

и может привести к возникновению

следующих проблем с компонентами

системы подачи топлива:

• Затрудненный запуск и неустойчивая

работа двигателя.

• Повреждение резинотехнических из-

делий и пластиковых компонентов.

• Коррозия металлических компонентов.
• Повреждение внутренних частей дви-

гателя.

– Если есть основания полагать, что со-

держание спирта в топливе превосхо-

дит установленные действующим за-

конодательством нормы, регулярно

проводите проверки с целью обнару-

жения утечек топлива или других при-

знаков ненормального функциониро-

вания системы.

– Спиртосодержащие топлива погло-

щают и удерживают влагу, что может

привести к расслоению компонентов

топлива и, в результате, ухудшению

эксплуатационных характеристик дви-

гателя и даже к его повреждению.

Рекомендуемое топливо
Используйте неэтилированный бензин,

содержащий МАКСИМУМ 10% этано-

ла. К минимальному октановому числу

используемого топлива предъявляются

следующие требования:

ТИП

ТОПЛИВА

ДВИГА-

ТЕЛЬ

МИН. ОКТАНО-

ВОЕ ЧИСЛО

Топливо, ко-

торое может

содержать

МАКСИМУМ

10% этанола

600 ACE

95 E10

вниманиЕ

Никогда не эксперимен-

тируйте с другими сортами топлива.

Использование нерекомендованного

топлива может привести к поврежде-

ниям двигателя или системы подачи

топлива.
Топливный антифриз
При использовании топлива с кислород-

ными добавками специальный топлив-

ный антифриз и водопоглощающие при-

садки не применяются.
При использовании стандартного не-

этилированного бензина настоятельно

рекомендуем добавить в топливо спе-

циальный антифриз на изопропиловой

основе (150 мл топливного антифриза

на 40 л бензина).
Эта мера предосторожности позволяет

защитить компоненты топливной систе-

мы от замерзания, что, при определён-

ных условиях, может привести к серьёз-

ным повреждениям двигателя.
ПРИМЕЧАНИЕ: Топливный антифриз

не должен содержать метилгидрата.

Заправка топливом

ПРЕДОСТЕРЕЖЕНИЕ

– Топливо является пожаро- и взры-

воопасным продуктом.

– Не пользуйтесь источником от-

крытого огня для проверки уров-

ня топлива.

– Не курите и убедитесь, что побли-

зости отсутствуют источники от-

крытого огня или искр.

– Производите заправку на откры-

том воздухе или в хорошо венти-

лируемом помещении.

1. Остановите двигатель.
