Снегоход Lynx Rave 600 ACE. Руководство - часть 9

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необходи-

мо прикрепить шнур безопасности

к петле на одежде.

DESS (цифровая кодируемая

противоугонная система)
В колпачке шнура безопасности распола-

гается ключ DESS, который является ана-

логом обычного ключа зажигания.
В колпачок шнура безопасности (ключ

DESS) встроена электронная схема

с уникальным цифровым кодом.
Авторизованный дилер запрограмми-

ровал систему DESS Вашего снегохода,

чтобы она могла распознавать ключ

DESS, расположенный в колпачке шну-

ра безопасности — это обеспечива-

ет возможность эксплуатации Вашего

снегохода.
При использовании другого шнура

безопасности, на распознавание кото-

рого не запрограммирована система

DESS, двигатель снегохода запустится,

но частота вращения коленчатого вала

не достигнет значения, достаточного для

включения ведущего шкива вариатора

и начала движения снегохода.

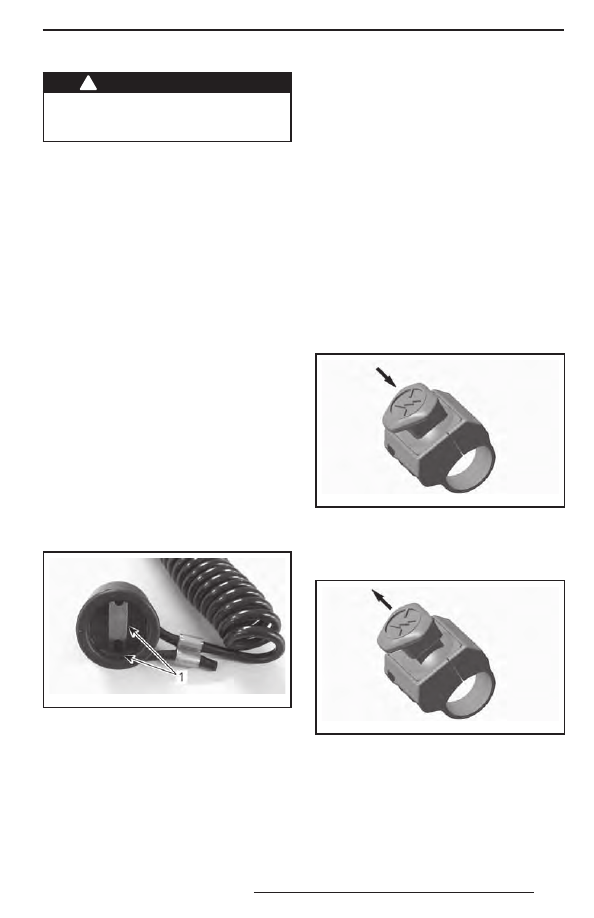

Убедитесь, что колпачок шнура очищен

от грязи или снега.

mmo2 011 -004-100_a

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

Универсальность системы DESS
Авторизованный дилер Lynx может за-

программировать систему DESS Ваше-

го снегохода для работы с 8-ю различ-

ными ключами DESS.

Мы рекомендуем приобрести допол-

нительный шнур безопасности у Ваше-

го авторизованного дилера Lynx. Если

Вы владеете несколькими снегоходами,

оборудованными системой DESS, дилер

образом, чтобы каждый из них мог ра-

ботать с ключами DESS от других сне-

гоходов.

6) Выключатель двигателя

Выключатель двигателя расположен

справа на руле.
Используйте этот выключатель для оста-

новки двигателя в экстренной ситуации.
Для остановки двигателя следует нажать

на кнопку (переведя её, тем самым, в по-

ложение «OFF»).

mmo2 007 -009-038_a

ПОЛОЖЕНИЕ «OFF» (выкл.)

Чтобы обеспечить возможность запуска

двигателя, выключатель должен нахо-

диться в верхнем положении (ON).

mmo2 007 -009-038_b

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно ознако-

миться с работой этого устройства путём

многократного использования при пер-

вой поездке и в дальнейшем для любой

остановки двигателя. Приобретённые на-

выки будут очень полезны, если Вы ока-

жетесь в экстремальной ситуации.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Если поводом для аварийной оста-

новки двигателя послужила какая-

то неисправность, то перед запус-

ком двигателя необходимо найти

и устранить её причину. Обратитесь

к авторизованному дилеру Lynx.

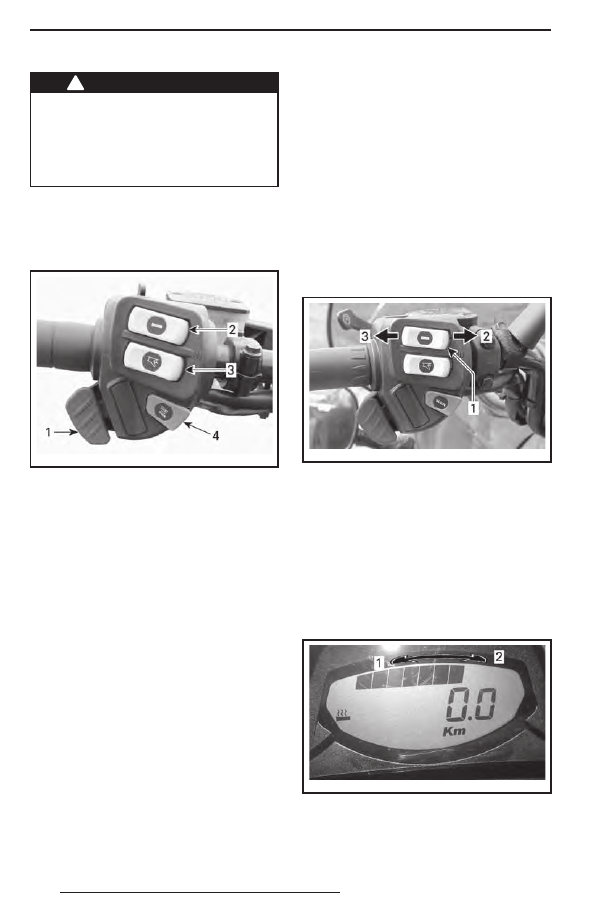

7) Многофункциональный

переключатель

Многофункциональный переключатель

расположен слева на руле.

fmo2014-004-004_a

1. Переключатель света фары
2. Выключатель электрообогрева рукояток руля
3. Выключатель электрообогрева рычага дрос-

сельной заслонки

4. Кнопка включения электронного реверса/

запуска двигателя

Кнопка запуска двигателя/

включения электронного

реверса (RER™)
Нажмите, чтобы запустить двигатель мо-

делей с электрическим стартером. Под-

робно процедура пуска описана в главе

«ПУСК ДВИГАТЕЛЯ» раздела «ОСНОВ-

НЫЕ ОПЕРАЦИИ».
При работающем двигателе нажмите

данную кнопку для включения электрон-

ного реверса. См. главу «ВКЛЮЧЕНИЕ

ПЕРЕДАЧИ ЗАДНЕГО ИЛИ ПЕРЕДНЕ-

ГО ХОДА» в разделе «ОСНОВНЫЕ ОПЕ-

РАЦИИ».
Переключатель света фары
Для выбора ДАЛЬНЕГО или БЛИЖНЕ-

ГО света фары нажмите переключатель.

Приборы освещения автоматически

включаются при работающем двигателе.

Выключатель электрообогрева

рукояток руля
Выберите положение переключателя,

которое позволит обеспечить необхо-

димую интенсивность обогрева и под-

держание комфортной для Ваших рук

температуры.
ПРИМЕЧАНИЕ: При частоте вращения

коленчатого вала ниже 2000 об/мин ин-

тенсивность обогрева рукояток будет

ограничена 50%.
Выберите интенсивность обогрева руко-

яток руля, создающую комфортную тем-

пературу для Ваших рук.

mmo2 007 -003-003_f

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рукояток руля
2. Теплее
3. Холоднее

ПРИМЕЧАНИЕ: При отпускании дисплей

возвращается в режим отображения

уровня топлива в баке.
Интенсивность обогрева отображается

на цифровом дисплее.
ПРИМЕЧАНИЕ: Предусмотрено девять

настроек интенсивности.

mmo2 013 -004-039_a

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе

дисплея означает, что обогрев выключен.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

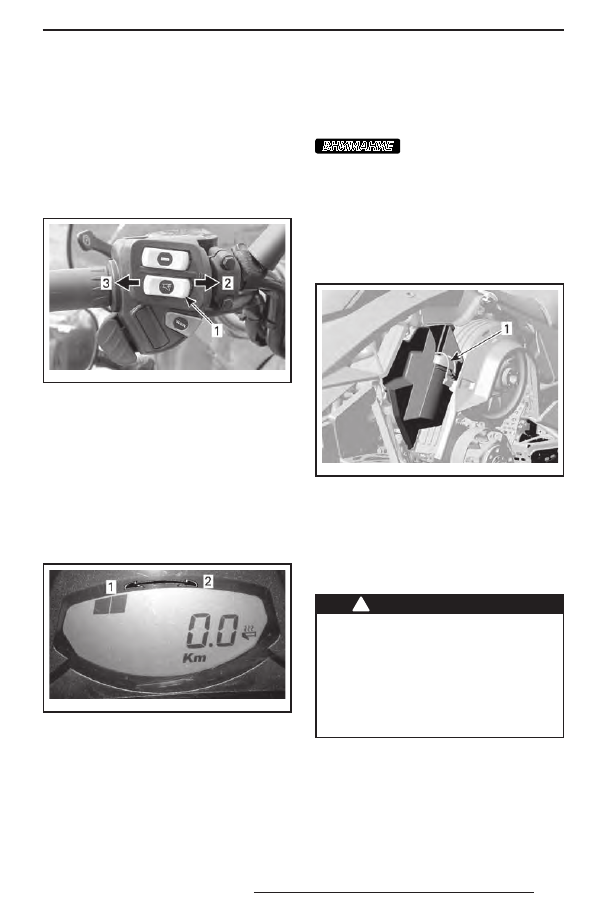

Выключатель электрообогрева

рычага дроссельной заслонки
ПРИМЕЧАНИЕ: При частоте вращения

коленчатого вала ниже 2000 об/мин ин-

тенсивность обогрева рычага дроссель-

ной заслонки будет ограничена 50%.
Выберите интенсивность обогрева ры-

чага, создающую комфортную темпера-

туру для большого пальца Вашей руки.

mmo2 007 -003-003_g

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Теплее
3. Холоднее

ПРИМЕЧАНИЕ: При нажатии на выклю-

чатель интенсивность обогрева отобра-

жается на цифровом дисплее. Предус-

мотрено девять настроек интенсивно-

сти. При отпускании дисплей возвра-

щается в режим отображения уровня

топлива в баке.

mmo2 013 -004-040_a

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе

дисплея означает, что обогрев выключен.

8) Возимый комплект

инструментов

В комплект снегохода входит набор ин-

струментов, необходимый для проведе-

ния элементарного технического обслу-

живания.
Держатель для инструментов находится

в моторном отсеке на кожухе вариатора.

вниманиЕ

Убедитесь, что комплект

инструментов правильно установлен

и надёжно закреплён, чтобы не допус-

тить его контакт с компонентами ва-

риатора.
Чтобы снять комплект инструментов

с защитного кожуха шкива, отстегните

петлю с нижней части кожуха и извле-

ките футляр с инструментами вперёд.

mmo2 008 -003-061_a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

9) Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня

вариатора

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

– со снятым кожухом ремня вариа-

тора и щитками;

– с открытыми и/или снятыми капо-

том или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.
Откройте левую боковую панель мо-

торного отсека, описание операций см.

в данном разделе.
Извлеките проволочный фиксатор.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

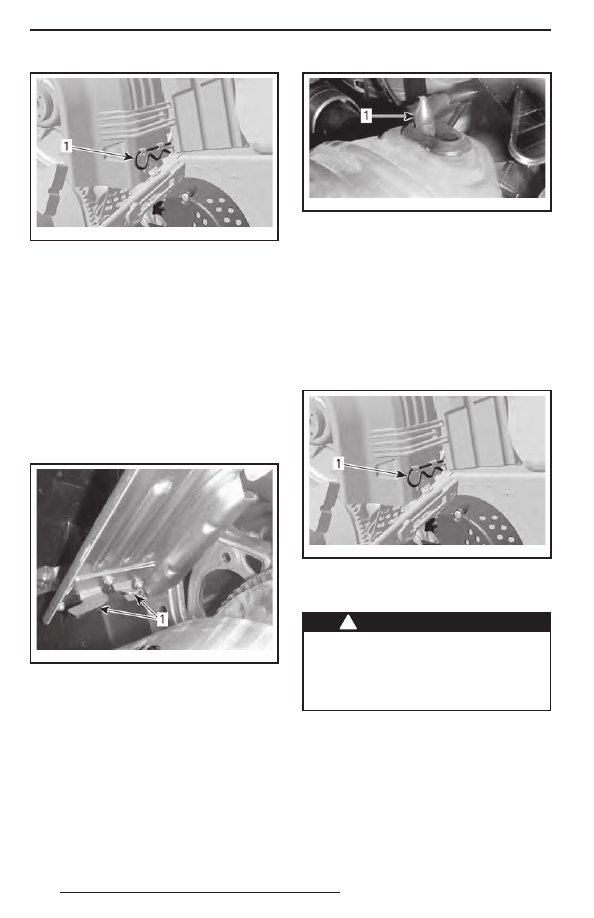

mmo2 008 -003-063_a

1. Проволочный фиксатор

Поднимите кожух за его заднюю часть

и, повернув наружу, извлеките из перед-

них выступов.
Установка защитного кожуха

ремня вариатора
При установке кожуха обратите внима-

ние на то, чтобы его вырез был обращён

вперёд.
Поместите передний левый вырез кожу-

ха над длинным выступом.
Повернув кожух внутрь, введите узкий

выступ в правую прорезь.

mmo2 009 -003-010_a

1. Фиксаторы

Установите уплотнитель на фиксирую-

щий палец. Для этого, возможно, потре-

буется слегка приподнять консоль.

mmo2 009 -003-011_a

1. Фиксирующий палец

Установите заднюю часть кожуха на фик-

сатор и закрепите его с помощью прово-

лочного фиксатора.
ПРИМЕЧАНИЕ: Защитный кожух рем-

ня вариатора специально изготовлен

несколько большего размера, чтобы

обеспечить натяг в сопряжении с фик-

саторами. Это позволяет снизить уро-

вень шума и вибраций. При установке

кожуха необходимо сохранить этот натяг.

mmo2 008 -003-063_a

1. Проволочный фиксатор

10) Информационный центр

ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-

ров отвлекает внимание водителя

от управления снегоходом и осо-

бенно от наблюдения за окружаю-

щей обстановкой.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
