5.3.

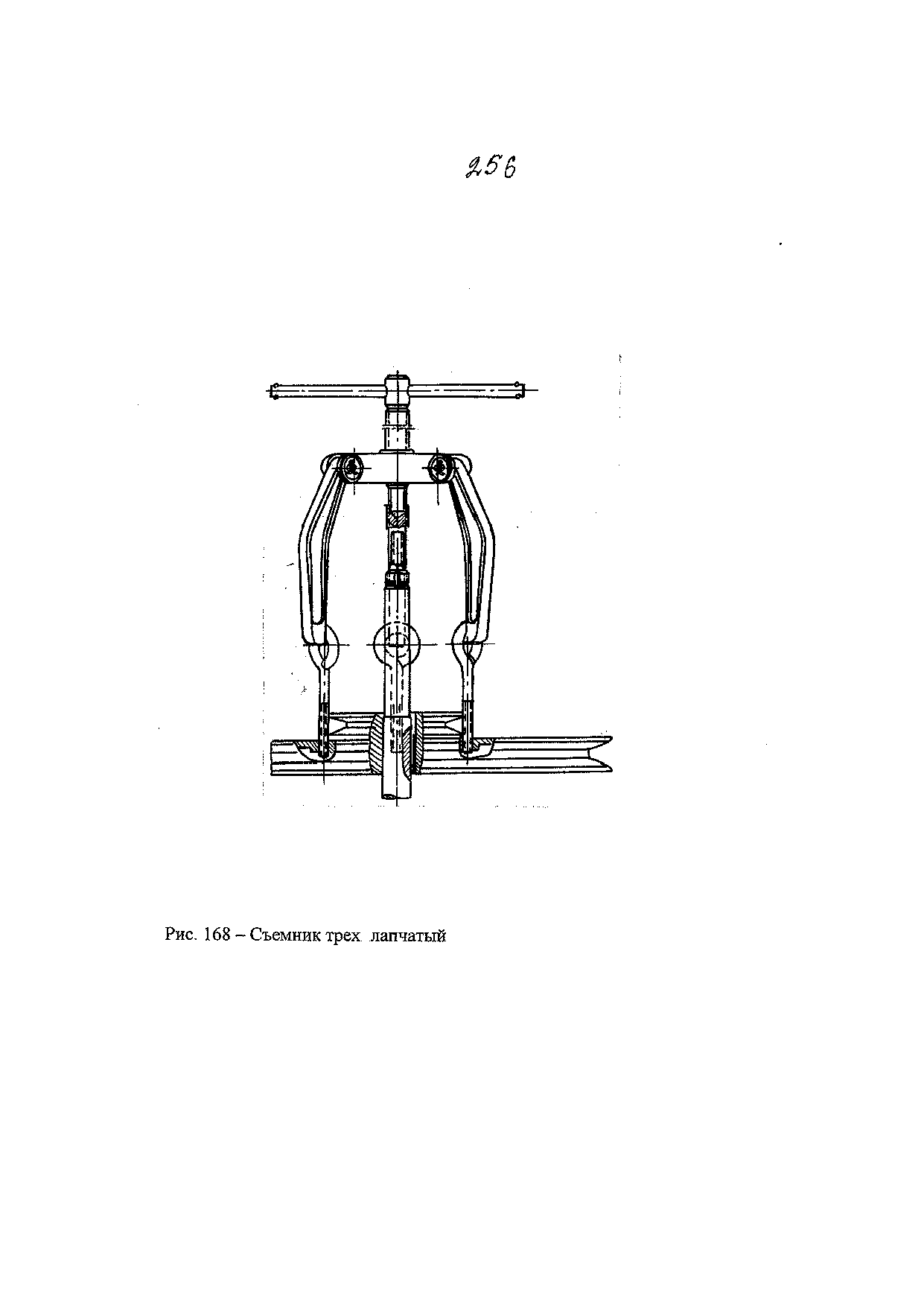

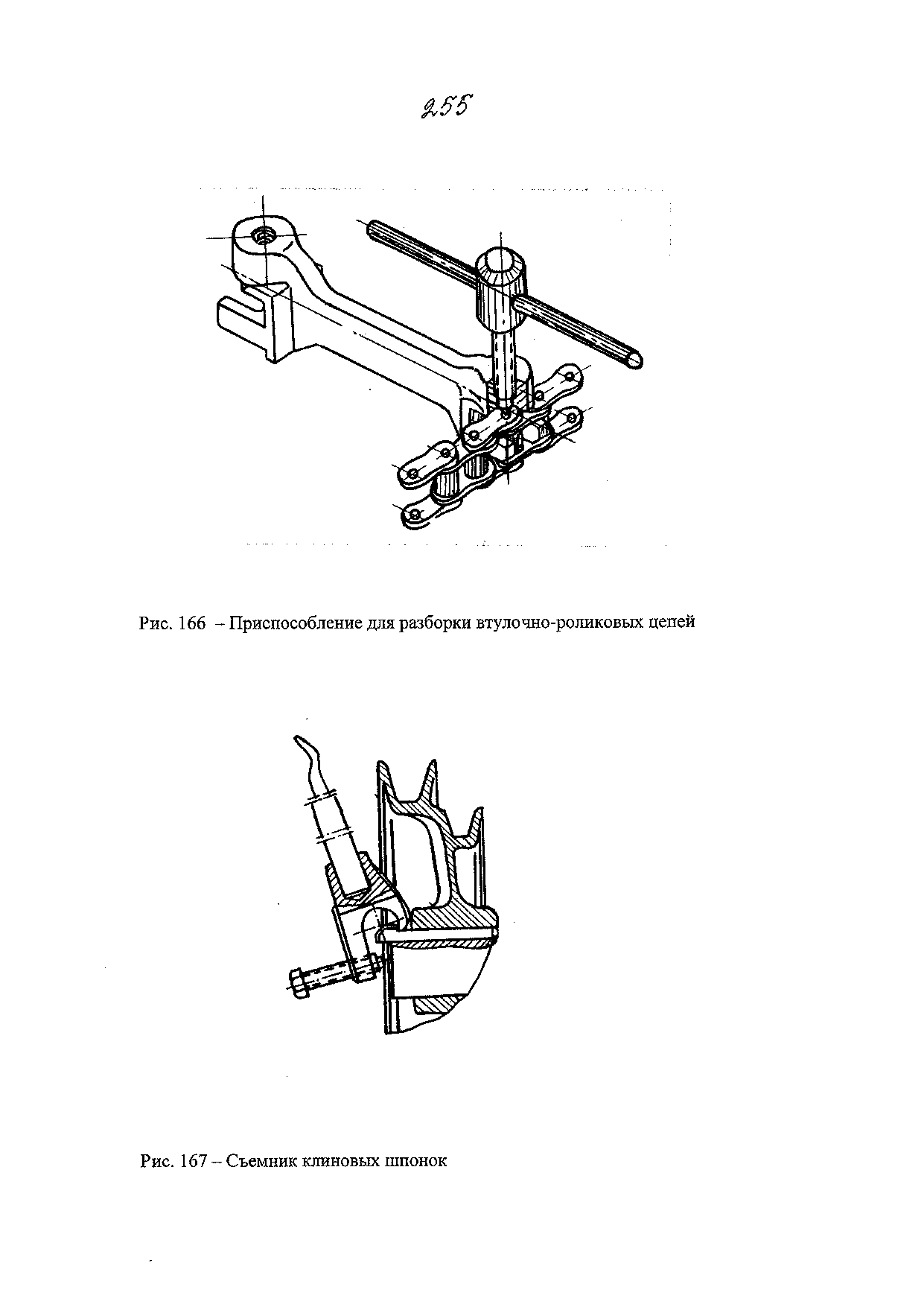

Комбайн Дон-1500Б, Дон-1200Б. Подготовка жатвенной части

5.3.1. Подготовка жатвенной части к работе включает досборку, регулировку механизмов и рабочих органов, обкатку.

5.3.2. Для уменьшения времени досборки комбайнов в условиях хозяйства в ряде случаев комбайны отгружаются с завода с полностью смонтированной и навешенной наклонной камерой и с установленной центральной трубой мотовила.

Для окончательной сборки мотовила необходимо смонтировать лучи и пять труб граблин мотовила согласно разделу 5.3.5. При этом крепление дисков мотовила к фланцу трубы мотовила болтами Ml2x30 и крепления лучей к дискам болтами Ml Ох 1,25 х25 с мелким шагом резьбы осуществляется с применением контргаек, исключающих самоотвинчивание.

Крепление подшипниковых опор труб граблин к лучам мотовила осуществляется болтами М8х70 с применением контргаек М8.

Однако жатвенные части могут поставляться потребителю и в частично разобранном виде:

жатка в сборе с проставкой, комплект частей мотовила и наклонная камера отдельно. В этом случае порядок досборки следующий:

1) установите наклонную камеру 2 (рис. 169) на грузоподъемном средстве 1 так, чтобы ось верхнего вала 3 располагалась примерно против оси кронштейнов 4 молотилки, затем подведите камеру к комбайну и закрепите крышками подшипники верхнего вала. Затяжку болтов производите крутящим моментом от 400 до 500 Н-м;

2) присоедините гидроцилиндры подъема жатвенной части к проушинам наклонной камеры;

3) снимите трубу 6 (рис. 19) с ушек под горловиной наклонной камеры, подведите щиток молотилки под горловину, затем установите трубу с роликами и закрепите щиток крючками;

4) установите жатку с проставкой на башмаки и винтовые опоры на ровной площадке, разгрузите пружинные блоки, установите штырь 1 (рис. 159) в вырезе рычага 2 и отверстии кронштейна, замкнув механизм уравновешивания;

5) подведите комбайн к жатке так, чтобы захваты (крюки) 1 (рис. 170) наклонной камеры попали под трубу 2 проставки, поднимите жатку, затем с помощью крючков 4 жестко соедините наклонную камеру с проставкой;

6) соедините гидросистему жатки и наклонной камеры с гидросистемой комбайна;

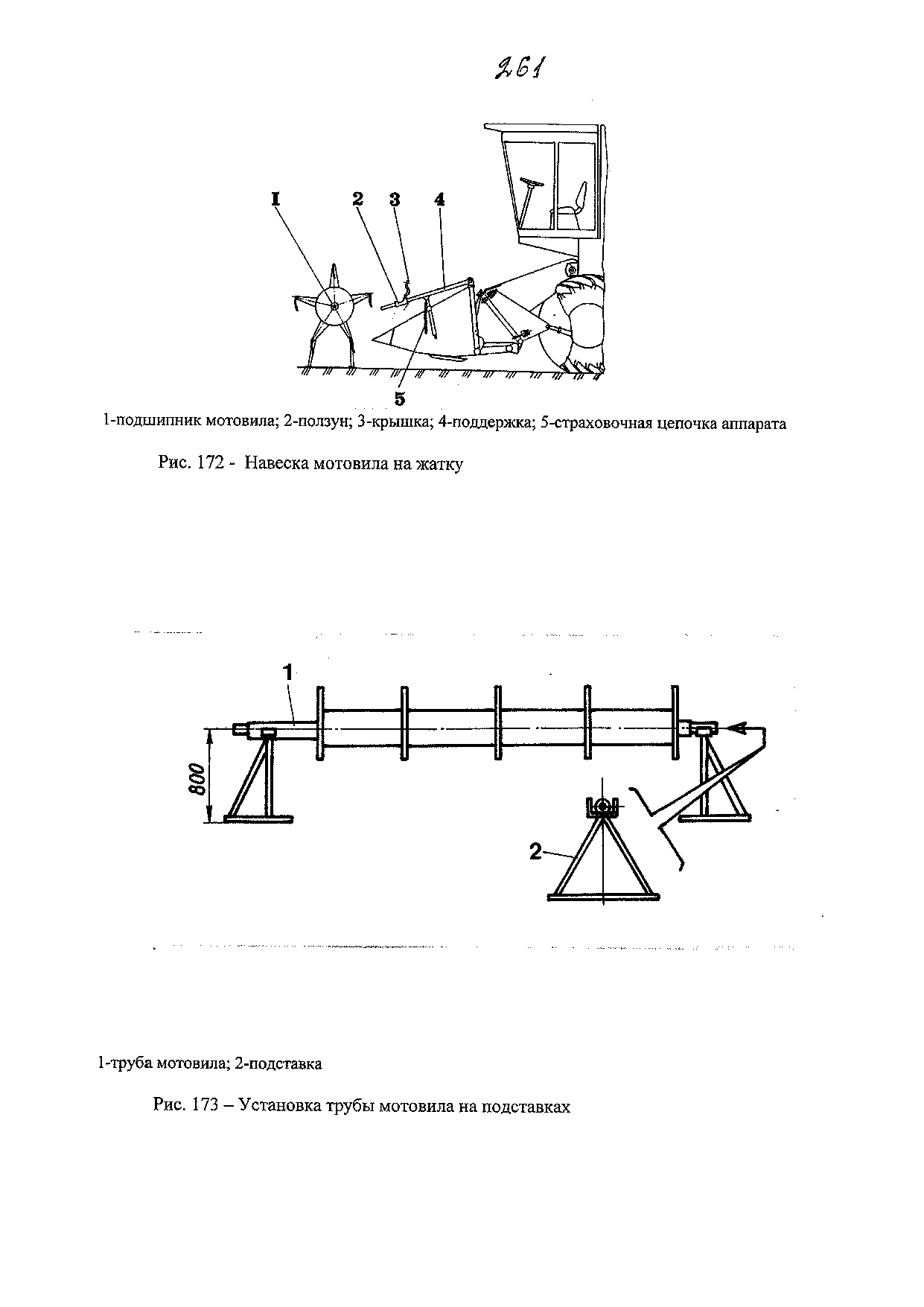

7) установите мотовило на подставки (рис. 173);

8) откиньте крышки 3 (рис. 172) на ползунах 2 мотовила, снимите страховочную цепочку 5 с правой поддержки, затем подведите комбайн к мотовилу так, чтобы ползуны попали под подшипники 1 мотовила, поднимите слегка поддержки 4 с помощью гидроцилиндров, а затем закрепите подшипники крышками с помощью болтов;

9) установите ролики на поводки эксцентриковых механизмов и соедините их с копирами;

10) установите винтовые домкраты в транспортное положение;

11) опустите жатку на башмаки и соедините штоки гидроцилиндров перемещения мотовила с пальцами на ползунах мотовила;

12) с целью устранения перекосов мотовила прокачайте гидросистему, для чего несколько раз переместите мотовило по высоте и выносу;

Примечание. Если при прокачке не исчезнет перекос по высоте или выносу, то открутите примерно на пол-оборота штуцер гидропривода гидроцилиндра, который отстает в движении, слейте часть масла вместе с воздухом, попавшим в гидросистему, затем закрутите штуцер;

13) установите на валу мотовила штангу с подшипником, приводную цепь, отрегулируйте натяжение цепи;

14) установите и отрегулируйте все остальные приводные цепи и ремни, затем установите ограждения;

15) отрегулируйте уравновешивающий механизм жатки, для чего:

освободите механизм уравновешивания, установив штыри 5 (рис. 5) в стойку корпуса жатки;

приподнимите жатку так, чтобы башмаки не касались почвы (поперечные

растяжки должны свободно провисать);

вкрутите натяжные винты в пружины растяжек 3 так, чтобы между головками винтов и опорными поверхностями сферических подпятников образовался зазор А, примерно 8 мм;

переместите мотовило к корпусу жатки и опустите его в крайнее положение;

вращая болты 7 и 7 пружинных блоков, отрегулируйте механизмы так, чтобы нагрузка на почву составляла примерно 30...40 кгс. При этом жатка, не зависая, должна опускаться до упора рычагов 72 в кронштейны 18 (если рычаги не упираются в кронштейны, то следует ослабить натяжение пружинных блоков);

16) проверьте с помощью щупа и визуально состояние уплотнений в зоне боковых щитков и нижнего переходного щитка в переходной зоне между жаткой и проставкой (в зоне боковых щитков зазоры могут быть не более 1,5 мм, в зоне переходного щитка зазоры не допускаются);

17) проверьте масло и долейте его

18) включите рабочие органы и обкатайте их вхолостую в течение 5... 10 мин, при этом следите, чтобы пальцы граблин мотовила не касались режущего аппарата;

19) устраните замеченные неисправности.

5.3.3. Некоторые дополнительные рекомендации по досборке жатки комбайнов "Дон-1500Б" в хозяйствах;

1) присоединение рукава высокого давления с угольником к гидроцилиндру нижнего вариатора;

отвяжите рукав с угольником от кронштейна, выверните болт из оси гидроцилиндра вариатора нижнего;

снимите бумагу с угольника, наверните на угольник ось гидроцилиндра вариатора;

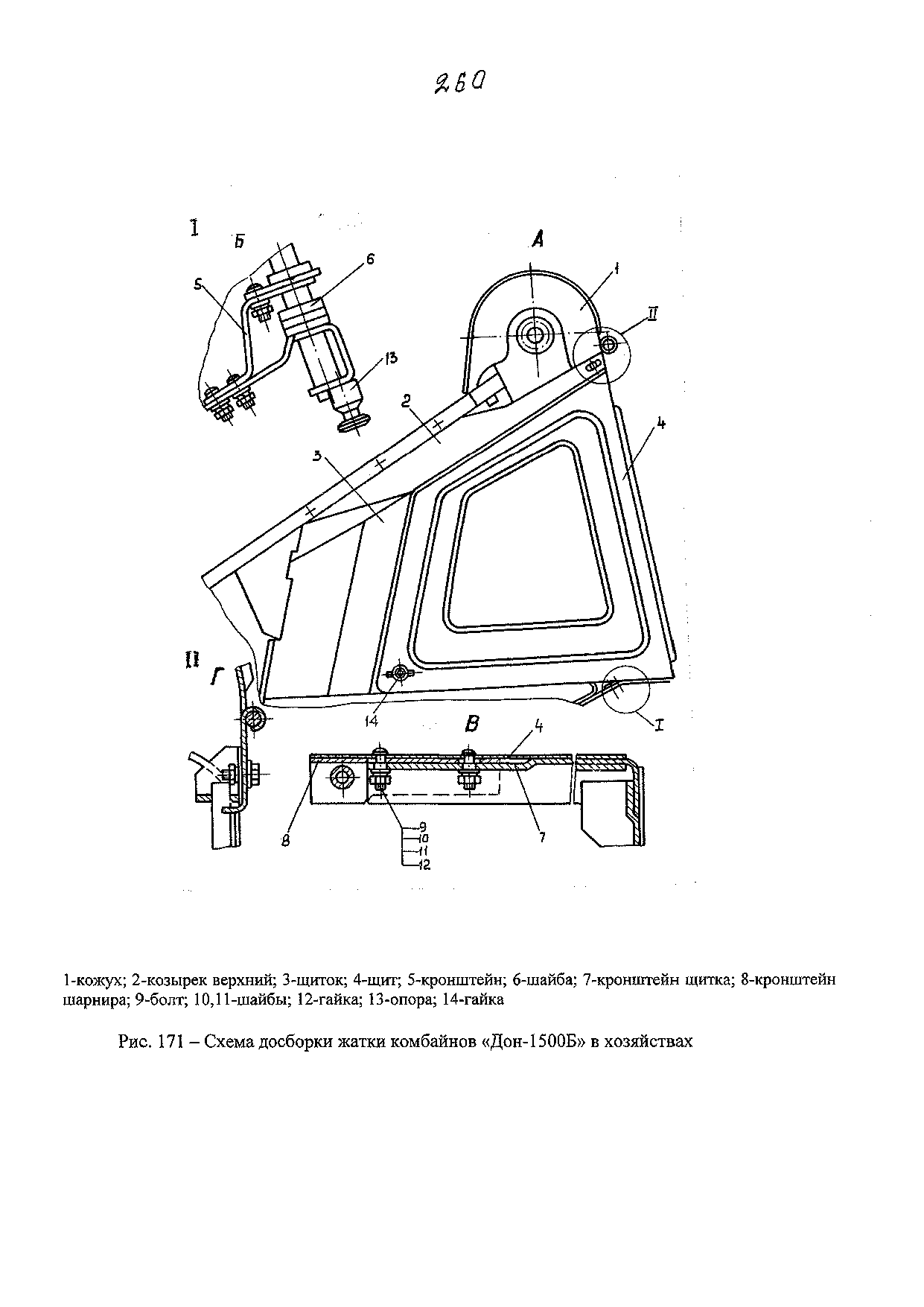

2) чтобы установить щитки на жатку, при сборке кожуха 1 (рис. 171, вид А), совместите овальные отверстия в нижней петле с отверстиями в верхней опоре и

закрепите двумя болтами с шестигранной головкой, двумя пружинными и двумя простыми шайбами (рис. 171, вид Г); защелку заведите в паз боковины;

3) установите верхний козырек 2 (рис. 171, вид А), заведя его под отбортов-ку боковины и, совместив три отверстия в боковине и козырьке, закрепите тремя болтами, тремя простыми и тремя пружинными шайбами; узкий конец верхнего козырька 2 через овальное отверстие закрепите с нижней петлей кожуха 1 болтами с полукруглой головкой, гайкой, шайбой пружинной и шайбой простой;

4) установите щиток 3 (рис. 171, вид А) через узкий паз кронштейна, приваренного на боковине, совместив отверстия в нижней части боковины с пазообразным отверстием кронштейна на щитке;

закрепите болтом с полукруглой головкой, гайкой, шайбой пружинной и простой. Заведите планку щита под болт стойки;

5) при сборке щита 4 (рис. 171, вид А) вставьте кронштейн 8 (рис. 171, вид В) шарнира между листом щита 4 и кронштейном 7 щитка до совпадения овальных пазов кронштейна шарнира с квадратными отверстиями щитка, установите болты с полукруглой готовкой 9, плоские 10 и пружинные 11 шайбы, гайки 12. Регулировку щита по горизонтали производите перемещением его по овальным пазам детали 8 регулировку по высоте—шайбами 6 (рис. 171, вид Б) относительно кронштейна 5; на стойке, установленной на левом основании, фиксируется щиток 3 (рис. 171, вид А) через планку и щит 4 гайкой-барашком 14;

6) задний щит скобами наденьте на лапки стойки плиты корпуса, зафиксируйте пружиной за упор верхнего пояса.
