6.6.2 Регулировка натяжения ремня вариатора барабана

С целью недопущения перетяжки ремня необходимо осуществить следующее:

- перевести барабан на максимальную частоту вращения;

- закрутить регулировочный болт 11 (рис.6.12) до касания с подвижной ступицей,

ограничив ход гидроцилиндра 7, и в этом положении законтрить болты гайками.

Ориентировочное расстояние от головки болта до ступицы при этом должно состав-

лять от 21 до 23 мм.

1-диск подвижный; 2-диск неподвижный; 3,14-пружины; 4-шкив; 5,17-ступицы неподвижные; 6-болт специ-

альный; 7-гидроцилиндр; 8-конус; 9,16,20-гайки; 10-шайба стопорная; 11- регулировочный болт; 12-вал

битера; 13-диск ведомого шкива; 15-муфта; 18- подвижная ступица; 19-крышка; 21-вал барабана; 22-

кольцо; 23-кожух; 24-барабан молотильный; 26-подшипник опорный; 27-битер отбойный; 28-ремень

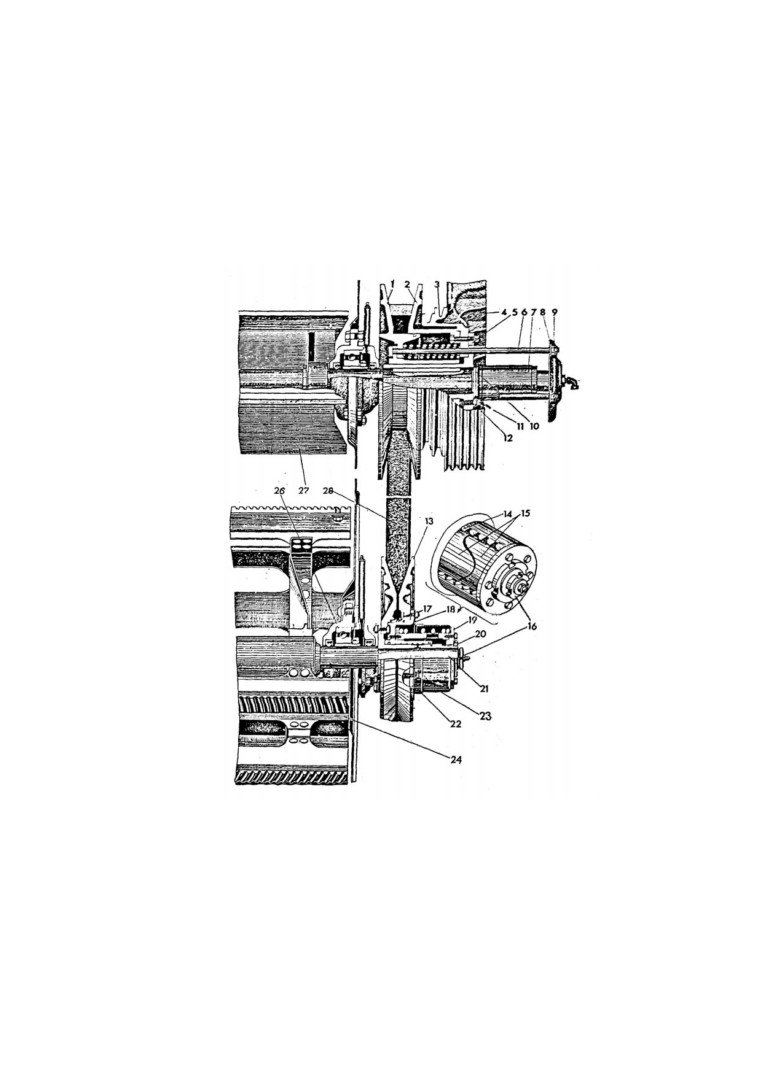

Рисунок 6.12 - Вариатор барабана

147

При замене ремня на новый от-

установить на шкив специальное при-

крутить два противоположно располо-

способление для сборки-разборки ва-

женных болта М12х25 крепления коль-

риатора барабана (рисунок 6.13) и

ца

22. В освободившиеся резьбовые

только после этого разобрать вариатор

отверстия подвижной ступицы 18 за-

барабана, открутив круглую гайку 20

крутить рым-болты, прилагаемые к

(рисунок 6.12). В случае значительного

комплекту ЗИП комбайна, и полностью

износа рабочей поверхности заменить

раздвинуть диски ведомого шкива 13.

антифрикционные накладки 2

По прекращении раздвижения дисков

(рис.6.14).

необходимо открутить два других про-

ВНИМАНИЕ! Разборка вариа-

тивоположно расположенных болта и

тора без приспособления катего-

вместо них ввернуть рым-болты до

рически запрещается, так как мо-

упора в диск, а предыдущие рым-болты

жет привести к несчастному слу-

вывернуть и продолжить раздвижение

чаю.

дисков. Затем установить ремень: сна-

6.6.3 Регулировка частоты вра-

чала на подвижный диск 1 и непод-

щения вентилятора очистки

вижный диск 2 ведущего шкива, пред-

Величина воздушного потока,

варительно раздвинутые до отказа, по-

поступающего на очистку, регулирует-

том - ведомого; при этом для более

ся только при работающей молотилке.

глубокой посадки ремня между диска-

Регулировка оборотов вентилятора

ми его необходимо развернуть на 90⁰

очистки производится с места опера-

внутренней поверхностью на себя. По-

тора нажатием клавиши на пульте

сле установки ремня рым-болты выкру-

электрогидравлики. Увеличение оборо-

тить и болты М12х25 установить на ме-

тов вентилятора осуществляется све-

сто.

дением дисков контрпривода вентиля-

ВНИМАНИЕ! Во избежание

тора с помощью гидроцилиндра 2 (ри-

перетяжки ремня запрещается ра-

сунок 6.15), а уменьшение

- разведе-

ботать с частотой вращения бара-

нием дисков под действием ремня при

бана свыше 950 об/мин.

открытии запорного клапана в секции

При поломке муфты или других

управления

гидроцилиндром

«на

деталей вариатора барабана необхо-

слив».

димо снять его с вала, для чего снача-

ла отсоединяют колесо. Затем следует

148

1- регулировочный винт; 2 - гидроцилиндр; 3

- тарелка опорная; 4 - регулировочная шай-

ба; 5 - палец; 6 - фланец; 7 - диск подвиж-

ный; 8 - диск неподвижный;

9 - крышка

1-вариатор; 2-шайба упорная; 3-труба; 4-упор;

подшипника

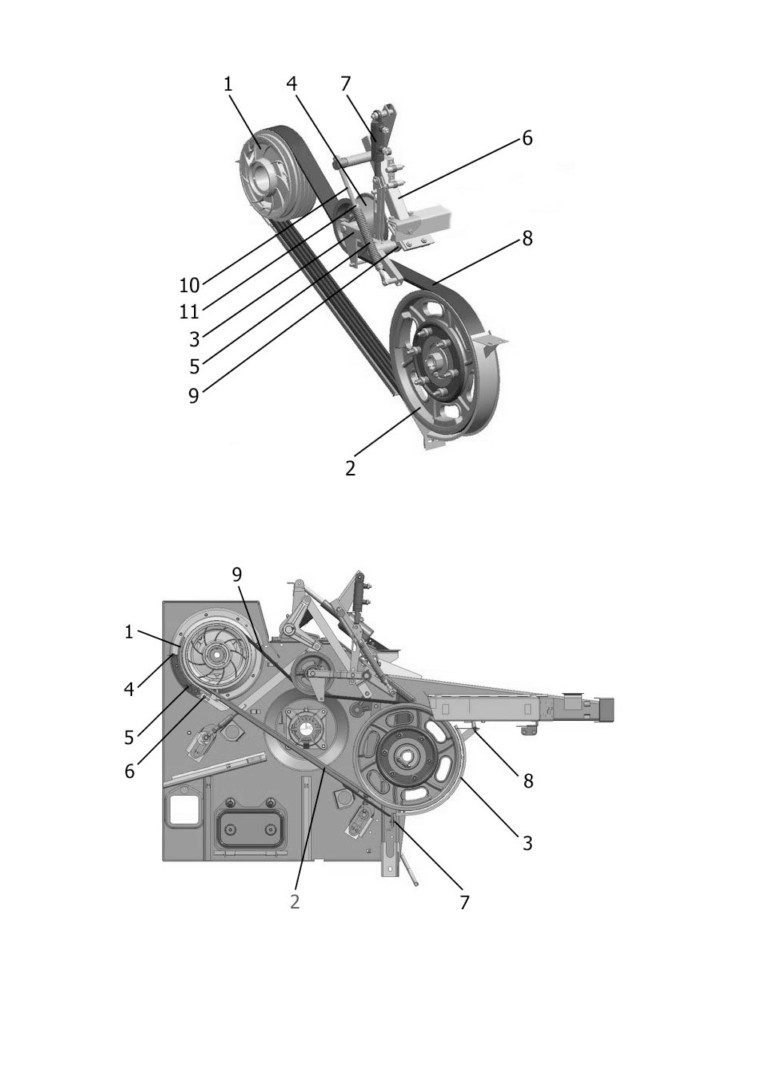

Рисунок 6.15 - Контрпривод вентиля-

5-головка; 6-винт с рукояткой

тора

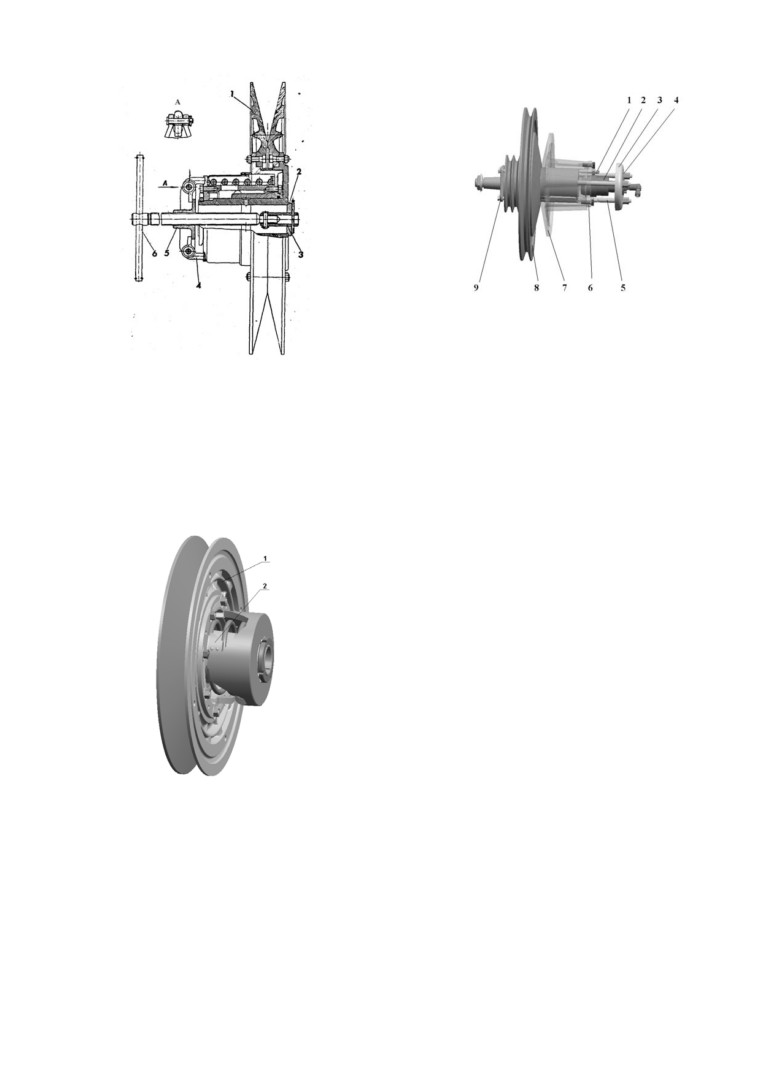

Рисунок 6.13 - Приспособление для

сборки-разборки вариатора

ВНИМАНИЕ! Вариатор обес-

печивает полный диапазон регу-

лирования при вытяжке ремня до

3 %.

Величина частоты вращения

барабана отображается на экране па-

нели информационной в кабине ком-

байна.

В конструкции контрпривода вентиля-

тора (рисунок 6.15) предусмотрены

следующие регулировочные элементы:

− два винта 1, закрепленные на

1-шкив вариатора ведомый; 2-накладка анти-

фланце 6, необходимые для установки

фрикционная

зазора 2 мм между подвижным и не-

Рисунок 6.14- Шкив вариатора ведомый

подвижным дисками, чем предохраня-

ют ремень от преждевременной вы-

тяжки при работе на максимальных

оборотах. По мере вытяжки ремня с

помощью винтов убирается зазор меж-

149

ду дисками, что дает дополнительный

ем съемной рукояткой маховика, наде-

запас максимальных оборотов;

той на винт управления, регулировкой

− три уменьшенные шайбы 4, ус-

через съемный лючок в левой панели.

тановленные на пальцы 5, необходи-

Механизм открытия жалюзи

мые для получения дополнительного

верхнего и нижнего решет по конст-

запаса минимальных оборотов

рукции одинаков. Открытие жалюзи

При новом ремне. Для этого не-

происходит при вращении тяги посред-

обходимо установить шайбы между

ством съемного, закрепленного слева

опорной тарелкой и упорами пальцев.

на раме молотилки маховика по часо-

По мере вытяжки ремня (более 2 %)

вой стрелке. Угол открытия следует

шайбы необходимо переставить в ис-

контролировать щупом через люк, рас-

ходное положение (между опорной та-

положенный на левой панели молотил-

релкой и гайками).

ки в зоне механизмов регулирования

6.6.4 Регулировка открытия жа-

открытия жалюзи решет.

люзи

Жалюзи решет в закрытом по-

Регулировка открытия жалюзи

ложении должны свободно, без напря-

решет осуществляется в зависимости

жения, прилегать друг к другу. Не до-

от количества вороха. При небольших

пускается прилагать усилия на махови-

нагрузках, когда воздушного потока

ке механизма для закрытия жалюзи.

достаточно, чтобы вынести большую

6.6.5 Регулировка механизма

часть легких примесей, жалюзи следу-

включения и выключения привода на-

ет открыть больше, чтобы не допустить

клонной камеры

потерь зерна. Если при рекомендуемых

ВНИМАНИЕ! Включение и

оборотах крылача вентилятора, при

выключение механизма произво-

отсутствии потерь, зерно в бункере

дите при частоте вращения вала

сорное и сходы в колосовой шнек не-

двигателя, не превышающей 1000

большие, следует уменьшить открытие

об/мин.

жалюзи обоих решет до получения

Категорически

запрещается

требуемой чистоты.

включать наклонную камеру при боль-

В случае появления потерь не-

шей частоте вращения вала двигателя.

домолотом следует ликвидировать их,

Следите за тем, чтобы механизм

раскрыв жалюзи удлинителя. Раскры-

был включен или выключен полно-

тие жалюзи осуществляется вращени-

стью. При неполном включении или

150

выключении световой индикатор, уста-

ручьев ведущего 1 и ведомого шкива 2

новленный в верхнем левом углу пик-

перемещением кронштейна 9 натяжно-

тограммы клавиши включения привода

го шкива по пазам. Допуск параллель-

наклонной камеры, будет включен

ности - не более 2 мм.

мерцание, что свидетельствует о про-

Проверьте прогиб в середине

межуточном положении леникса.

ведущей ветви ремня: он должен быть

В ослабленном положении ре-

равен

25 - 40 мм при усилии 60 Н

мень механизма не должен касаться

кгс). При другой величине прогиба от-

ведущего шкива отбойного битера, но

регулируйте длину пружины 5 враще-

при этом меньшее основание трапеции

нием тяги 10, удерживая ключом проб-

сечения ремня должно перекрываться

ку 11;

наружным диаметром шкива.

Отрегулируйте

симметричное

При включенном механизме ре-

расположение рабочих поверхностей

мень не должен касаться кожухов;

кожухов 1, 2 и 3 (рисунок 6.17) отно-

Постоянство натяжения ремня

сительно ремня

9 посредством пере-

при вытяжке обеспечивает пружина 5.

мещения этих кожухов при ослаблении

Регулировка осуществляется в

затяжки крепежных болтов 4, 5, 6, 7 и

такой последовательности:

ирание ремня за кожухи при включен-

- отрегулируйте плоскостность

ном механизме недопустимо. Установи-

осей ручьев ведущего (отбойного би-

те во включенном положении механиз-

тера) 1 (рисунок 6.16) и ведомого (на-

ма зазор от 2 до 5 мм между ремнем 9

клонной камеры) 2 шкивов смещением

и кожухами 1, 3 и от 6 до 10 мм между

ведомого шкива вдоль вала; допуск

ремнем 9 и кожухом поддерживающим

плоскостности - не более 2 мм;

2. После регулировки болты затяните.

- отрегулируйте симметричное

расположение рабочей поверхности

натяжного ролика

4 относительно

151

1- ведущий шкив (отбойного битера); 2- ведомый шкив (наклонной камеры); 3- рычаг; 4- ролик на-

тяжной;

5- пружина; 6- опора; 7- гидроцилиндр; 8- ремень; 9- кронштейн; 10- тяга; 11- пробка

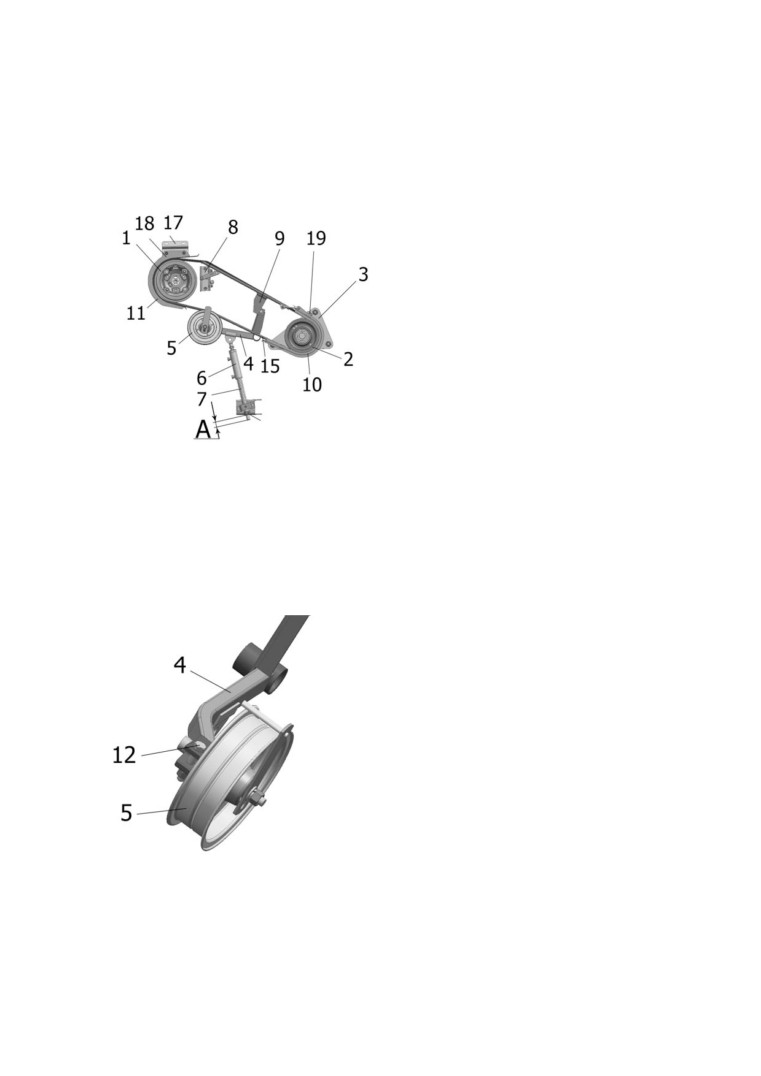

Рисунок 6.16 Леникс включения привода наклонной камеры

1,3-кожух охватывающий; 2-кожух поддерживающий; 4,5,6,7,8-болты;9-ремень

Рисунок 6.17 Механизм включения и выключения привода наклонной камеры

152

6.6.6 Принцип работы и регули-

При включенном механизме ре-

ровка механизма включения и выклю-

мень не должен касаться кожухов;

чения контрпривода измельчителя. На

Постоянство натяжения ремня

рисунке 6.18 механизм показан в вы-

при вытяжке обеспечивает пружина 7.

ключенном положении.

Регулировка осуществляется в

такой последовательности:

отрегулируйте

плоскостность

осей ручьев ведущего (вал двигателя)

1 и ведомого (контрпривод измельчи-

теля)

2 шкивов смещением опоры

котрпривода измельчителя

3 вдоль

оси шкива, регулировка осуществляет-

ся перемещением гаек 13 на шпильках

крепления опоры контрпривода,

1-шкив ведущий;

2-шкив ведомый;

допуск плоскостности - не более 2 мм;

3-опора контрпривода измельчителя;

4-рычаг;

5-ролик

натяжной;

-параллельность оси шкива 2 от-

6-гидроцилиндр;

7-пружина;

8-опора

датчиков;

9-поддержка;

10,11-кожухи;

носительно оси шкива 1 отрегулируйте

18,19-болты;

15-ремень;

16-гайка;

17-кронштейн.

перемещением гаек 13 за счет уста-

Рисунок 6.18 Механизм включения и

новленных под каждую гайку сфериче-

выключения контрпривода измельчи-

теля.

ских шайб 14; (рисунок 6.21)

-после выполнения регулировок

гайки затянуть.

-отрегулируйте

симметричное

расположение рабочей поверхности

натяжного ролика

5 относительно

ручьев ведущего 1 и ведомого шкива 2,

для чего отпустите болт 12 на клемме

рычага

4 и переместите ролик

4-рычаг; 5-ролик натяжной; 12-болт.

5.(рисунок 6.19) Допуск параллельно-

Рисунок 6.19.

сти - не более 2 мм;

Регулировка механизма осущест-

- после выполнения регулировок

вляется в следующем порядке:

болт затянуть

153

- натяжение ремня 15 осуществля-

- установку коленчатых валов

ется автоматически, размер А между

производить с точностью, обеспечи-

торцем гидроцилиндра

6 и торцем

вающей нормальные условия для рабо-

контргайки

16 должен составлять

ты соломотряса. Разность диагоналей

мм;

между одинаковыми элементами валов

не должна превышать 2 мм;

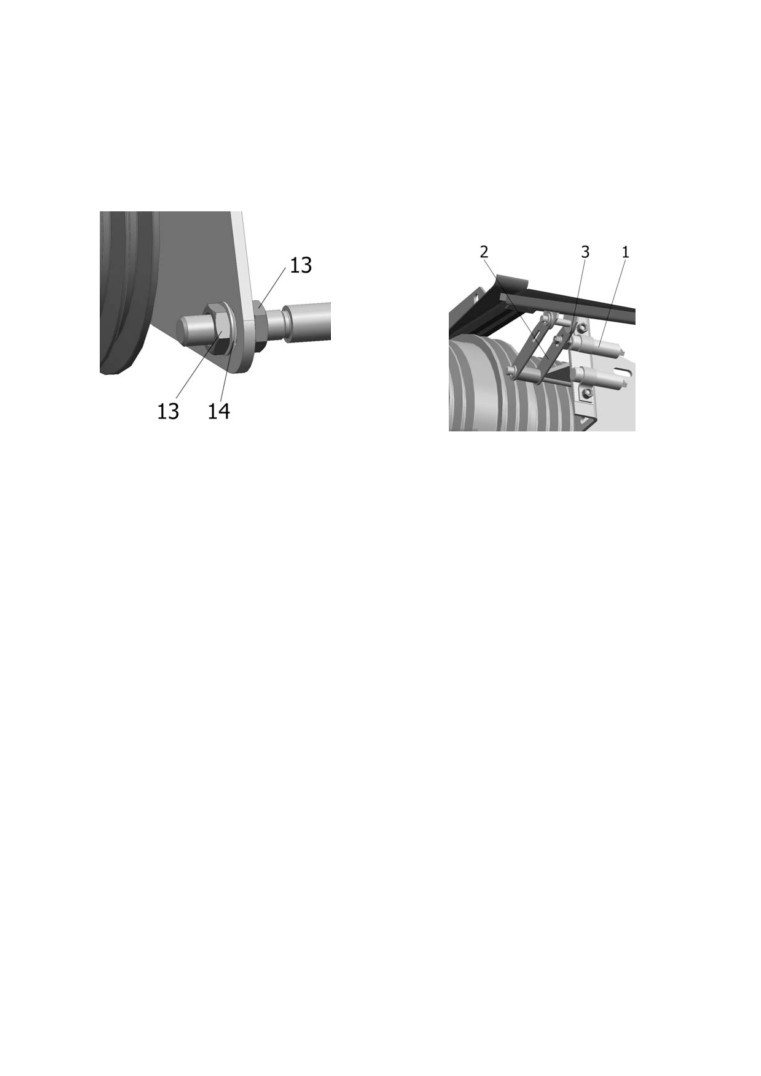

13-гайуа; 14-шайба сферическая;

1-датчик; 2-планка;

Рисунок 6.20

3-магнитодержатель

Рисунок 6.21

Симметричное положение кожу-

6.6.7 Особенности сборки соло-

ха 11 относительно ремня 15 опреде-

мотряса.

ляется после установки кожуха леникса

− сборку соломотряса лучше

главного контрпривода посредством

начинать с крайней правой клавиши;

перемещения опоры

17. Затирание

− крепление корпусов подшип-

ремня за кожухи при включенном ме-

ников к передним кронштейнам клавиш

ханизме недопустимо. Установите во

производить при расположении шеек

включенном положении механизма за-

обоих валов в одной плоскости, прохо-

зор от 4 до 8 мм между ремнем 15 и

дящей через центры переднего и зад-

кожухами 10, 11. Установка осуществ-

него подшипников к кронштейну кла-

ляется при ослаблении затяжки кре-

виши.

пежных болтов 18,

19. Зазор между

Правильность сборки соломотряса

поддержкой 9 и ремнем 15 установлен

можно проверить следующим образом:

конструктивно. После регулировки

отпустите крепление одного из корпу-

болты затяните.

сов подшипника ведомого коленчатого

- установите соосно датчики 1

вала и вручную прокрутите соломо-

с магнитодержателями 3 (Рисунок 6.21)

тряс. При прокручивании незакреплен-

При сборке соломотряса необходимо:

ный подшипник не должен смещаться

154

относительно кронштейна более чем

жалюзи увеличивают потери зерна).

на 2 мм.

Клавиши не должны задевать друг дру-

Необходимо систематически сле-

га. Задевание клавиш устраняется про-

дить, чтобы жалюзи рабочей поверх-

становкой регулировочных прокладок 2

ности клавиш не были погнуты и имели

(рисунок 6. 22) и подрихтовкой.

угол наклона не менее 45⁰ (погнутые-

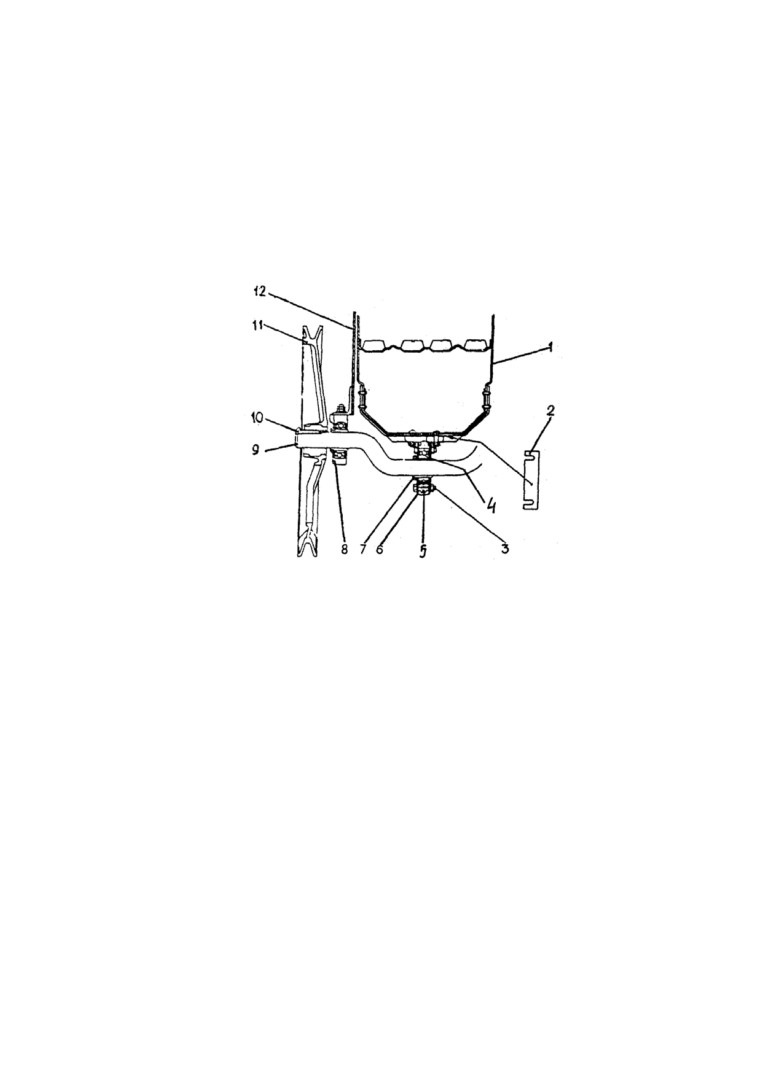

1-клавиша; 2- регулировочная прокладка; 3-болт крепления подшипников в корпусе; 4-подшипник;

5,8-корпус подшипника; 6-фланец; 7-втулка коническая разрезная; 9-вал коленчатый ведущий; 10-

шпонка; 11-шкив; 12-панель молотилки

Рисунок 6.22- Ведущий коленчатый вал соломотряса

155

6.6.8 Ремонт домолачивающего

Когда крыши открываются, вме-

устройства

сте с ними поднимается загрузочный

Для демонтажа изношенной ло-

шнек. Когда крыши закрываются, вме-

пасти домолачивающего устройства

сте с ними опускается загрузочный

необходимо снять деку, с наружной

шнек.

стороны боковины корпуса домолота

Перемещение крыш осуществля-

снять подшипник вместе с корпусом,

ется электромеханизмом включаемым

снабженным защитной шайбой.

переключателем в кабине комбайна.

Прокрутить рукой ротор домола-

Включение привода выгрузного

чивающего устройства и совместить

устройства и поворота наклонного

палец демонтируемой лопасти с выку-

шнека сблокировано так, что если на-

сом в отверстии крепления корпуса

клонный шнек находится в транспорт-

подшипника. Расшплинтовать палец и

ном положении, то включение выгруз-

вынуть его. Сборку осуществлять в об-

ного устройства невозможно

ратной последовательности.

6.6.9 Бункер и выгрузное устрой-

ство

Бункер (Рисунок 6.23) состоит из Осно-

вания (Рисунок 6.24) и Верхнего строе-

ния (Рисунок 6.25).

ВНИМАНИЕ! В транспортном

положении крыши бункера долж-

ны находится в сложенном со-

стоянии (Рисунок 6.24 а).В рабочем

положении крыши бункера должны

быть открыты (Рисунок 6.24 б).

Не допускается загрузка бункера

со сложенными крышами.

Примечание: Если в закры-

том положении бункер заполнен

на треть или более, перед откры-

тием крыш необходимо разгрузить

его.

содержание .. 13 14 15 16 ..
