Комбайн зерноуборочный самоходный РСМ-142 «АСROS-530». Руководство - часть 12

116

нижней трубе за ветровым щитом, раз-

более 100 Н, и зафиксируйте положе-

вернув на 180⁰а задние опоры развер-

ние растяжек гайками.

нуть на 180⁰ и закрепить тем же спо-

Перед регулировкой комбайн с

собом.

навешенной платформой-подборщиком

Поверните опорные кронштейны

устанавливается на ровной площадке,

(рисунок

5.14) подборщика таким

при этом труба платформы должна на-

образом, чтобы их Т-образные концы

ходиться от земли на высоте 170 мм.

располагались сзади и выше приводно-

Поверните стеблесъемник

го вала, и, подведя комбайн, совмести-

(рисунок 5.14) в рабочее положение,

те крюкообразные ловители платфор-

освободив его от упаковочных связей,

мы с Т-образными концами опорных

и закрепите свободный конец растяжки

кронштейнов подборщика, после чего

22 к нижнему болту крепления корпуса

поочередно поверните рычаги до отка-

подшипника, предварительно открутив

за назад; в совмещенные отверстия ус-

одну гайку.

тановите изнутри пальцы из комплекта

На цапфу приводного вала под-

подборщика и зафиксируйте их быст-

борщика установите из комплекта под-

росъемными шплинтами.

борщика шпонку и шкив приводной 10

Установите на цапфы нормали-

(рисунок 5.12) стопорным винтом на-

затора

16 Рисунок

5.12) последова-

ружу.

тельно проушину разгружающего уст-

Отрегулируйте положение этого

ройства, плоскую шайбу и затяните

шкива в одну плоскость со шкивом,

каждый из этих комплектов двумя гай-

расположенным на гидромоторе плат-

ками М16.

формы, установите на шкивы клиновой

Подсоедините свободную про-

ремень 5 (рисунок 5.12) и натяните его

ушину разгружающего устройства к

при помощи шкива натяжного. Присое-

кронштейну 15 (рисунок 5.13) на верх-

дините вал карданный к валу контр-

ней балке платформы, зафиксировав

привода наклонной камеры.

соединительную ось шплинтом. Отре-

гулируйте натяжения пружин 13 (рису-

нок

5.13) разгружающего устройства,

вворачивая растяжки 2, 14 в пробки

настолько, чтобы усилие на каждое

опорное колесо подборщика было не

117

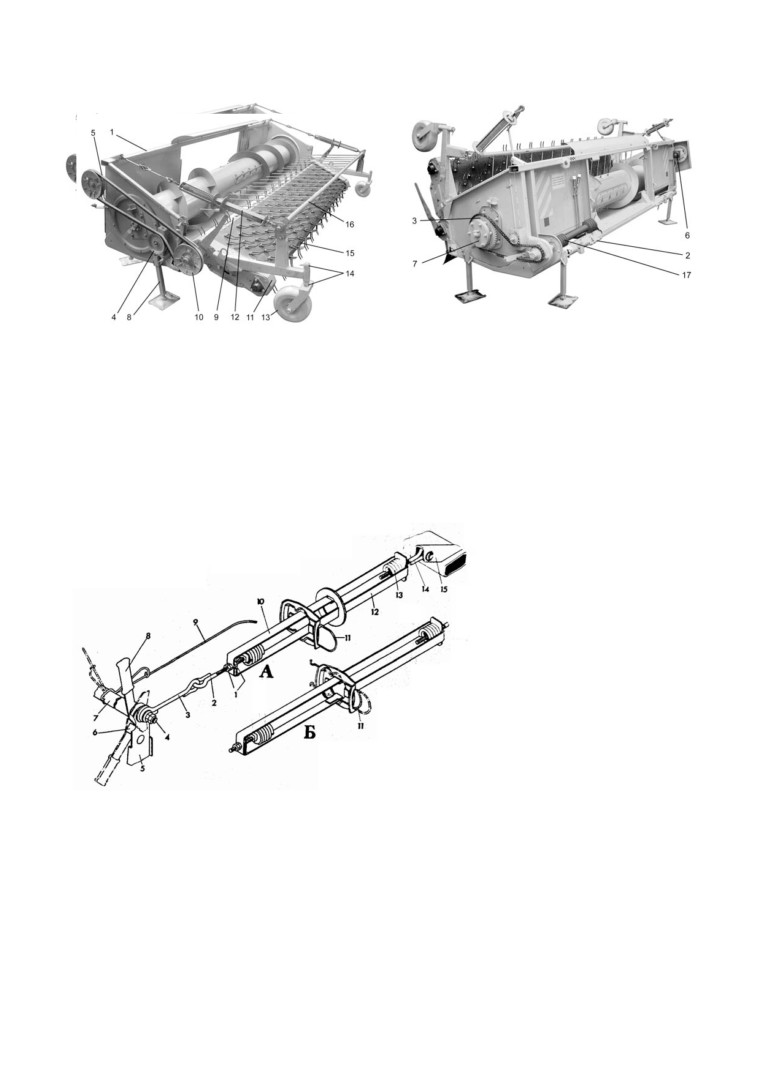

а) вид спереди

б)вид сзади

1-платформа; 2-фиксатор; 3-звездочка привода шнека; 4-кронштейн крепления натяжного ролика;5-

ремень клиновой; 6-гидромотор; 7-муфта предохранительная шнека; 8-опора; 9-рукоятка; 10-шкив

приводной; 11-подборщик; 12-разгружающее устройство; 13-колесо опорное; 14-втулка дистанцион-

ная; 15-транспортер; 16-нормализатор; 17-вал карданный

Рисунок 5.12

А-установка разгружающего устройства (рабочее его положение изображено штрих-пунктирными ли-

ниями); Б-транспортное положение фиксатора

1-гайка регулировочная; 2-растяжка; 3-шпренгель; 4-цапфа эксцентриковая; 5-стойка; 6-упор; 7-

балка нормализатора; 8-рычаг; 9-палец; 10,12-обоймы; 11-фиксатор; 13-пружина; 14-растяжка; 15-

кронштейн.

Рисунок 5.13 Разгружающее устройство

118

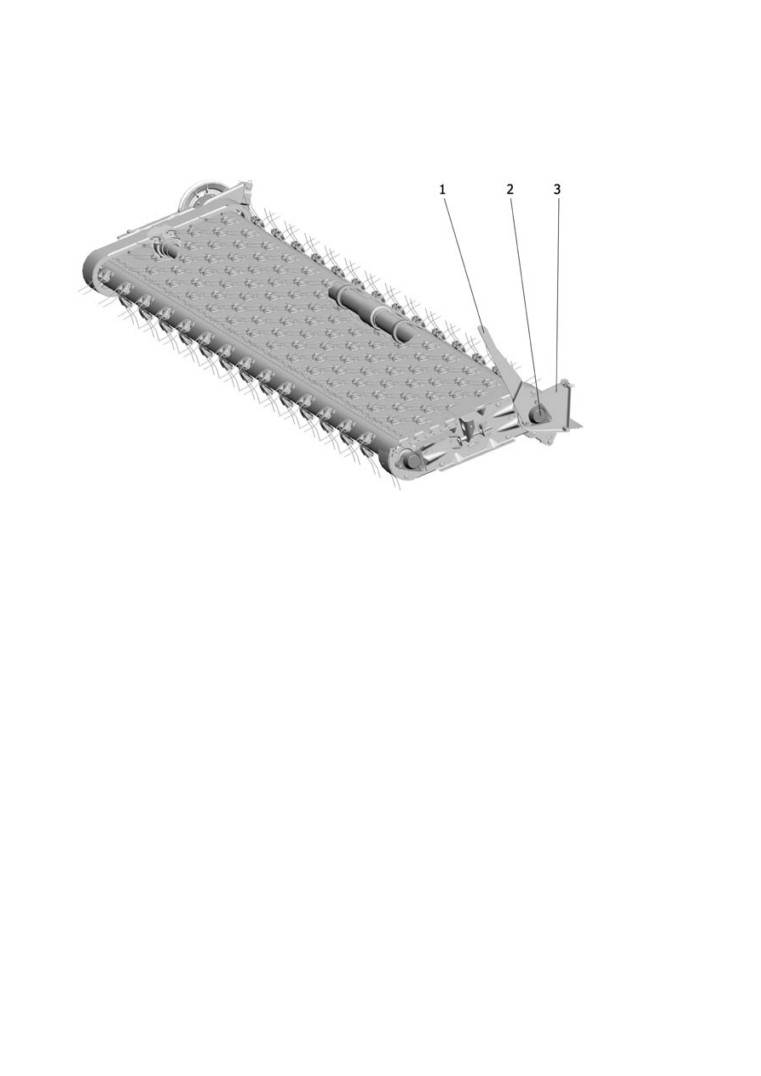

1-рукоятка; 2-колпак защитный; 3-кронштейн опорный;

Рисунок 5.14

Прокрутите

платформу-

шестигранных гаек ISO 7042-М16-8 из

подборщик в течение 5 мин, предвари-

мешочка с демонтированными изде-

тельно убедившись в полной безопас-

лиями прицепа измельчителя «ПМ --

ности включения рабочих органов, в

386»

отсутствии посторонних предметов на

Расфиксируйте подвижную и не-

транспортере и корпусе платформы;

подвижную часть прицепа, вынув

проверьте крепление защитных ограж-

шкворень.

дений

Достаньте из мешочка с демон-

5.2.7 Монтаж сцепного устройст-

тированными изделиями прицепа из-

ва

мельчителя четыре трубки, четыре

Закрепите прицеп к центрально-

болта М16х220, четыре гайки шести-

му кронштейну рамы комбайна при по-

гранных ISO 7042-М16-8, четыре пру-

мощи шести болтов М16х40 и шести

жинных шайбы, восемь плоских шайб.

119

Установите трубки в кронштейн

цепа, установите болты, шайбы и гайки

прицепа, с наружной стороны крон-

и затяните.

штейна установите боковые тяги при-

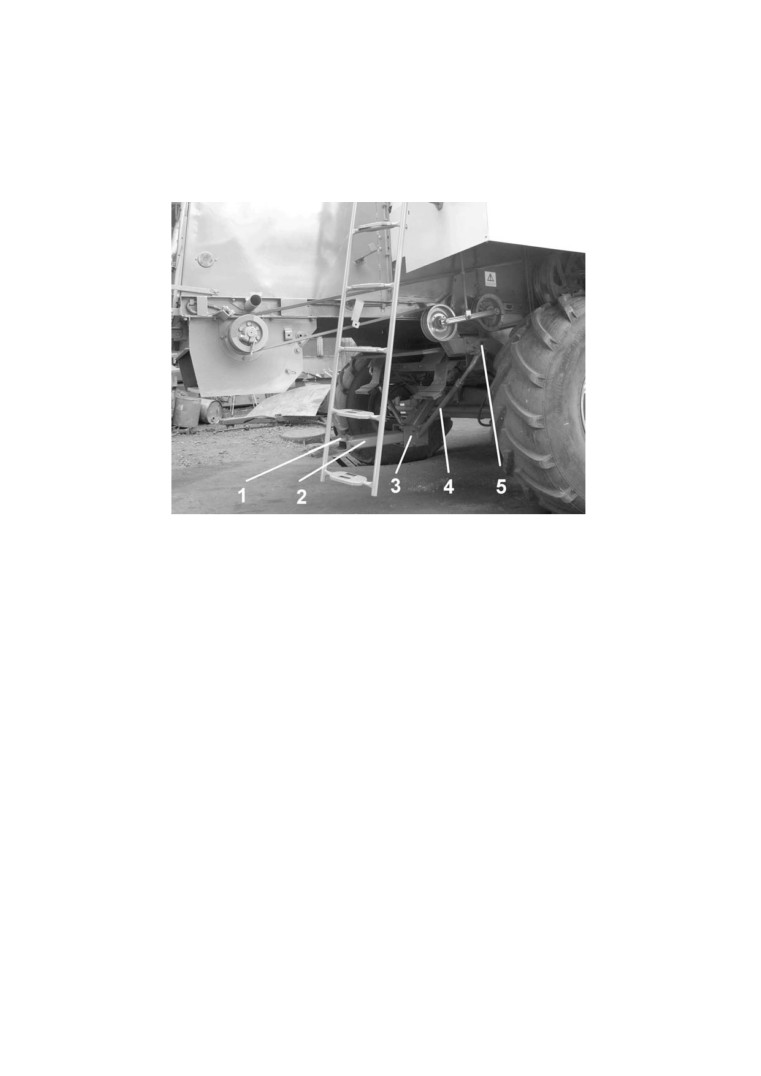

1-прицепная серьга; 2-центральная тяга; 3-рамка прицепа; 4-боковая тяга; 5-кронштейн

Рисунок 5.18

120

5.2.8 Монтаж электрооборудова-

5.2.8.4 Установите демонтиро-

ния

ванный при транспортировании фонарь

5.2.8.1 Установите демонтиро-

освещения номерного знака ФП131-АБ

ванные при транспортировании шесть

(рисунок

5.26) с помощью двух гаек

фар 8724.304/013, расположенных под

М6, двух пружинных и двух плоских

козырьком крыши (рисунок 5.23).

шайб из комплекта крепежных изде-

лий, упакованных в мешочек «М-101».

5.2.8.5 Установите демонтиро-

ванные при транспортировании два

фонаря 26.3726 (указатель поворота),

расположенных на бампере рядом с

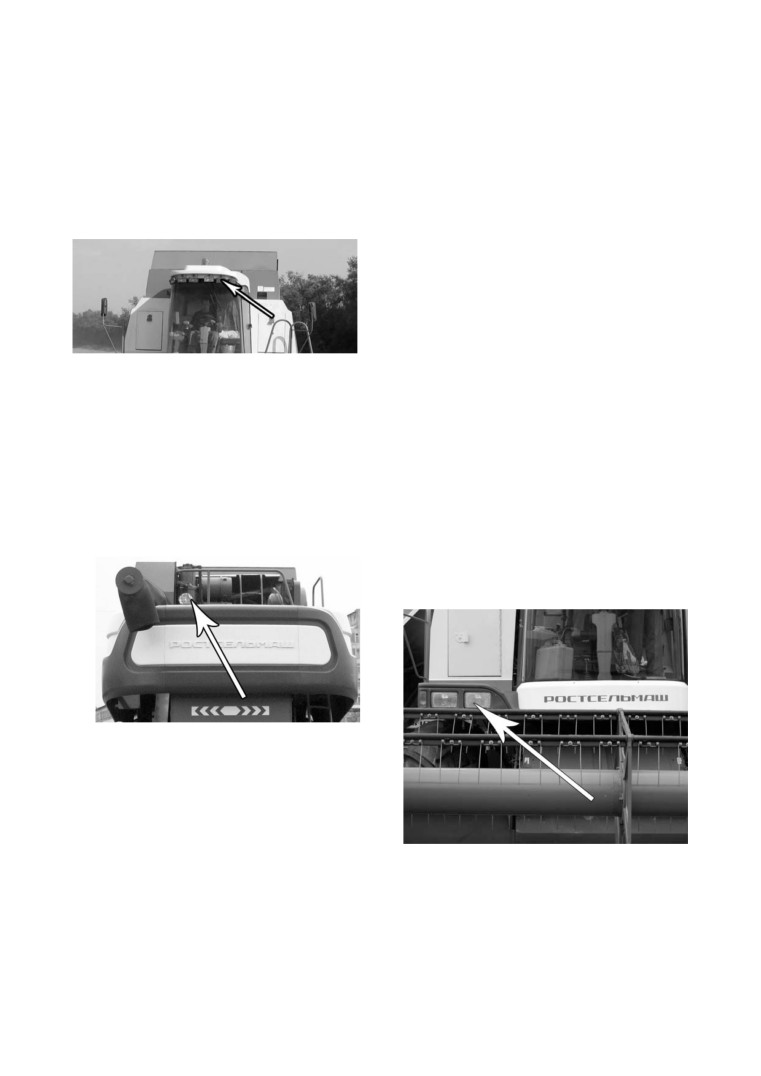

Рисунок 5.23

дорожными фарами (рисунок 5.27), с

5.2.8.2 Установите демонтирован-

помощью четырех винтов М6х20, четы-

ную при транспортировании фару ос-

рех гаек М6, четырех пружинных и че-

вещения места разбрасывания (уклад-

тырех плоских шайб (по две шт. на ка-

ки) незерновой части урожая (рисунок

ждый фонарь) из комплекта крепеж-

5.24), используя приложенный к ним

ных изделий, упакованных в мешочек

крепеж и амортизатор фары.

«М-101».

Рисунок 5.24

5.2.8.3 Установите демонтиро-

ванные при транспортировании две

дорожные фары 8702.3711-01, распо-

ложенные на бампере (рисунок 5.25),

Рисунок 5.25

используя восемь винтов М6х20 и во-

семь плоских шайб из комплекта кре-

пежных изделий, упакованных в мешо-

чек «М-101» (по четыре шт. на каждую

фару).

121

5.2.8.8 Установите слева и спра-

ва на боковинах измельчителя свето-

возвращатели (рисунок 5.30), исполь-

зуя приложенные болты М6, плоские и

пружинные шайбы.

5.2.8.9 Проверка работы системы

электрооборудования

При проверке системы электро-

оборудования необходимо проверить

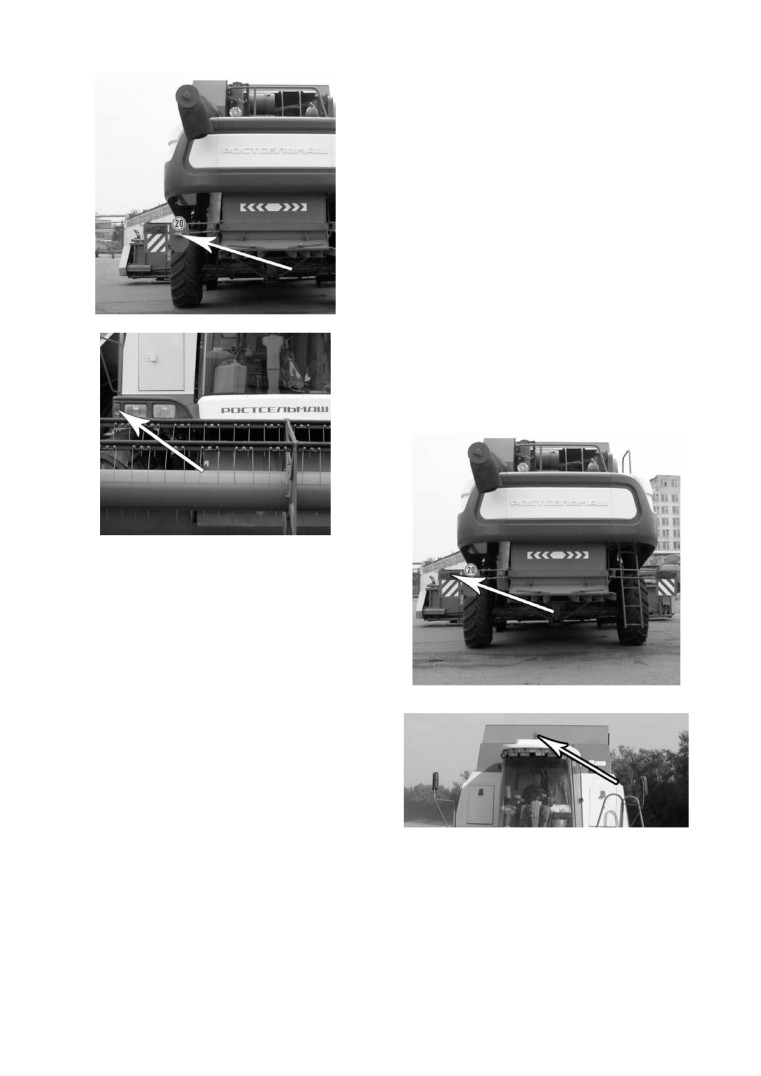

Рисунок 5.26

надежность крепления аккумуляторных

батарей, затяжку клемм проводов, уро-

вень электролита, а также:

Рисунок 5.27

5.2.8.6 Установите демонтиро-

ванные при транспортировании два

фонаря ФП132-АБ-04

(рисунок

5.28),

расположенных сзади на капоте ком-

байна слева и справа, с помощью че-

Рисунок 5.28

тырех гаек М6, четырех пружинных и

четырех плоских шайб из комплекта

крепежных изделий, упакованных в

мешочек «М-101» (по две шт. на каж-

дый фонарь).

Рисунок 5.29

5.2.8.7 Установите демонтиро-

ванный при транспортировании сиг-

нальный проблесковый маяк Спектр

СК01.000-01, расположенный на крыше

комбайна

(рисунок

5.29), используя

приложенный к нему крепеж.

122

- рычаг управления коробкой

диапазонов установить в нейтральное

положение, ключ стартера повернуть в

правое фиксированное положение, при

этом указатели температуры, давления

масла, уровня топлива должны пока-

зывать фактические значения. Пере-

ключатель режимов измерения на при-

борной панели установить в положе-

ние U_БС и по цифровому индикатору

приборной панели проконтролировать

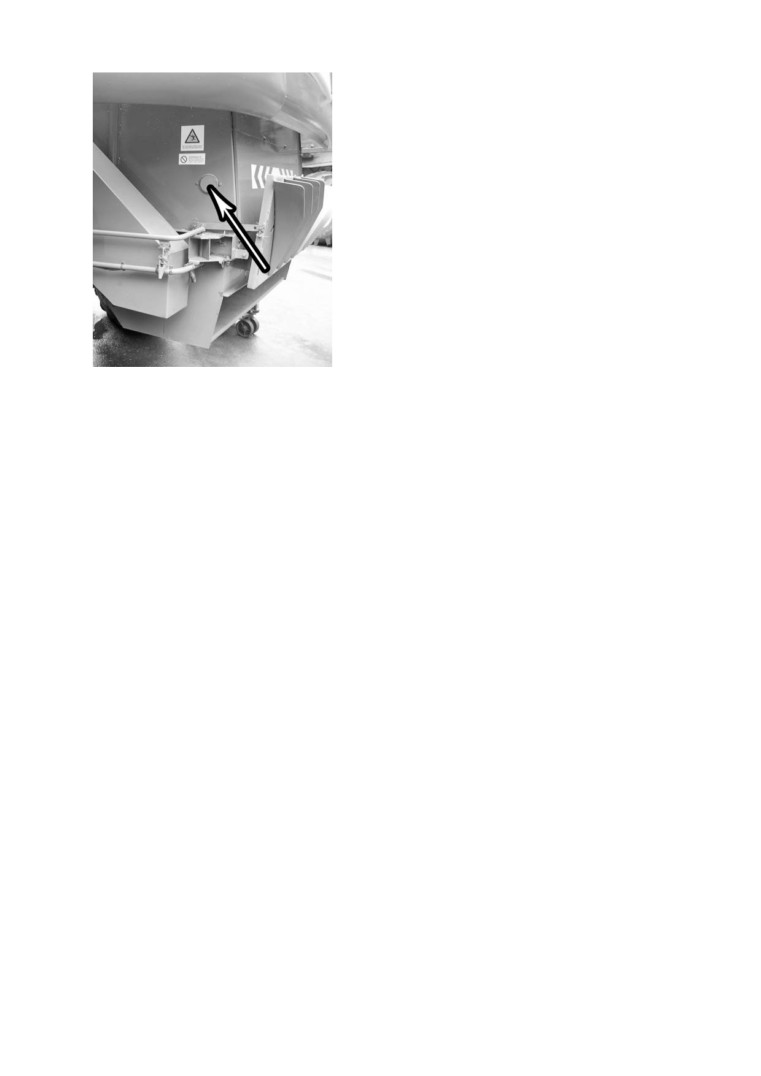

Рисунок 5.30

величину напряжения бортсети. При

- проверить состояние элек-

исправных и заряженных аккумулятор-

трических жгутов и проводов, при не-

ных батареях величина напряжения

обходимости заизолировать и закре-

должна быть не ниже 24 В;

пить их;

- установить рычаг управления

- нажатием кнопки на рулевой

подачей топлива в положение «СТОП»,

колонке включить «массу», включить

рычаг управления коробкой диапазо-

плафон кабины, лампочка в нем долж-

нов в положение «I диапазон» и по-

на гореть в полный накал. Рычагом и

вернуть ключ стартера (зажигания) в

клавишами на рулевой колонке и па-

крайнее правое нефиксированное по-

нели кабины включить дорожные и ра-

ложение на короткое время. При этом

бочие фары, габаритные огни. Необхо-

стартер не должен включиться. Убе-

димо учесть, что дорожные фары

диться, что в положении «II и III диа-

включаются только при включенных

пазоны» стартер также не включается;

габаритных огнях. Рычагом на рулевой

- запустить двигатель, убе-

колонке включить левые или правые

диться в его нормальной, бесперебой-

указатели поворотов, контролируя их

ной работе, нажимая соответствующие

работу по зеленой сигнальной лампоч-

клавиши на пульте управления ПУ ру-

ке на рулевой колонке. Нажав педаль

коятке управления ГСТ, проверить ра-

тормоза, проверите работу сигналов

боту электрогидравлики при работаю-

торможения

(“стопов”) и кнопкой на

щем двигателе и выключенной моло-

рулевой колонке включить звуковой

тилке. Включить стеклоочиститель,

сигнал;

123

отопитель, кондиционер для проверки

5.3 Обкатка

их работоспособности.

5.3.1 Перед обкаткой проводятся

5.2.9 Установка огнетушителя

следующие основные работы:

Установите огнетушители, при-

− проверка уровня и дозаправка

кладываемые в ЗИП, на корпусе коло-

масла, топлива и рабочих жидкостями

сового элеватора и на крыше комбайна

соответствующих ёмкостей;

в специально предусмотренные для

− проверка и, при необходимо-

этого места (рисунки 3.89, 3.90).

сти, подтяжка резьбовых соединений;

5.2.10 Проверка работоспособ-

− проверка и, при необходимо-

ности тормозов

сти, установка нормального давления

Работу колесных тормозов сле-

воздуха в шинах ведущих и управляе-

дует проверять при движении на ров-

мых колес;

ном участке. Правильно отрегулиро-

− смазка узлов ходовой части,

ванные тормоза должны надежно тор-

проверка и подтяжка гаек крепления

мозить. Не следует допускать резкого

дисков ведущих и управляемых колес;

торможения, так как это может привес-

− проверка и при необходимости

ти к аварии силовой передачи.

установка сходимости колес управляе-

5.2.11 Подготовка комбайна для

мого моста;

уборки кукурузы

− регулировка натяжение цепных

При использовании комбайна на

и ременных передач;

уборке кукурузы произведите регули-

− регулировка предохранитель-

ровку зазора между планками транс-

ных муфт;

портера и днищем наклонной камеры.

− проверка технического состоя-

Для этого, перед навеской приспособ-

ния механизма переключения диапазо-

ления для уборки кукурузы на левой и

нов и блокировки;

правой боковинах наклонной камеры

− запустите двигатель, удалите

выкрутите болты, и отпустите болты до

воздух из трубопроводов, рукавов и

упора проворачивая ими ограничи-

гидроузлов, обкатайте двигатель на

тельный кронштейн до совмещения ос-

малых и средних оборотах, проверьте

вободившегося отверстия с отверстием

работоспособность и взаимодействие

на боковине. Вставьте и закрутите до

всех узлов и механизмов.

упора демонтированный болт. Затем

− проверка работоспособности

затяните до упора болт.

тормозов;

124

- опробование механизмов сило-

через полумуфту, закрепленную с пра-

вой передачи и ходовой части на всех

вой стороны комбайна. При этом сле-

передачах;

дить за уровнем масла через смотровое

Рекомендации по заполнению

окно гидробака.

гидрооборудования комбайна маслом

Заправлять комбайн маслом

только при помощи нагнетателя масла

ВНИМАНИЕ! Для заправки необхо-

димо использовать масло для гид-

рообъемных передач МГЕ-46В (МГ-

30У) ТУ 38.001347-83 или масло

для гидромеханических и гидро-

объемных передач (Гидромасло

«А») ТУ 38.1011282-89 с чистотой

не хуже 10 класса по ГОСТ 17216.

Использование масла не соответ-

ствующего указанным требовани-

ям приведет к преждевременному

выходу гидросистемы из строя.

125

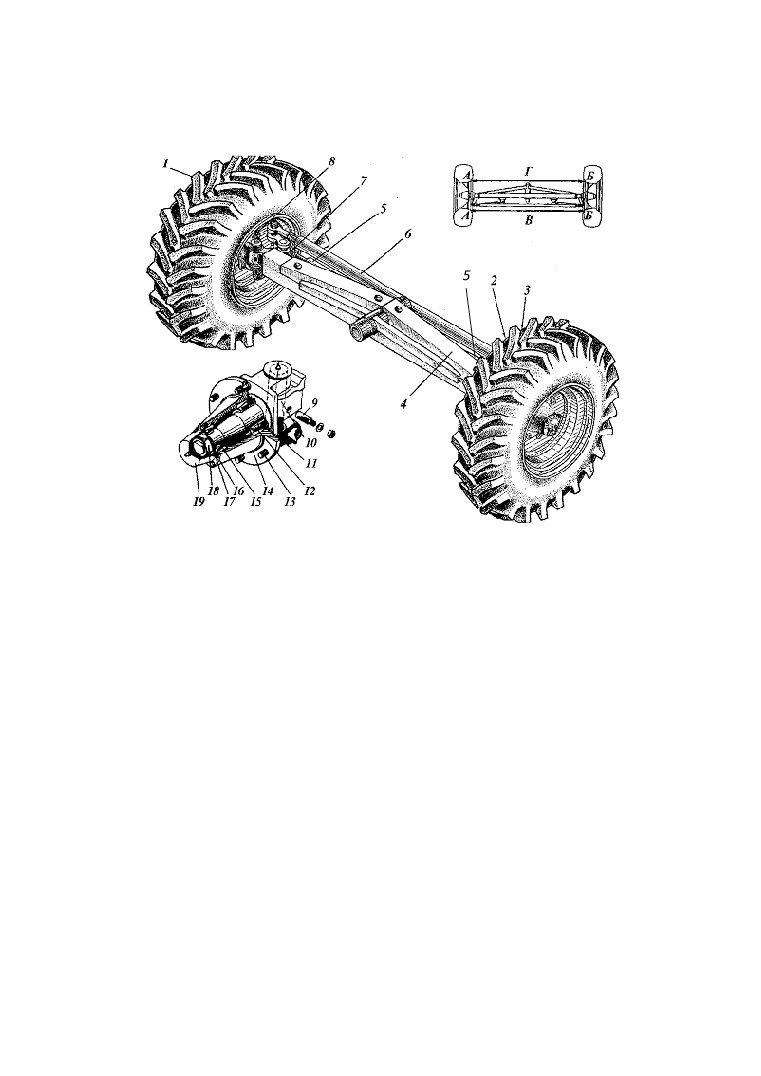

Установить сходимость колес.

Установку сходимости колес производят с помощью рулевой тяги 6 (рисунок 5.31).

1-колесо управляемое; 2,8-кулаки поворотные левый и правый; 3,7-рычаги рулевой трапеции; 4-

балка; 5-гидроцилиндры поворотные; 6-тяга рулевая; 9-клин шкворня; 10-шкворень; 11-сальник;

12,15- подшипники; 13-болт крепления колеса; 14-ступица; 16-втулка; 17-шайба; 18-гайка; 19-колпак

ступицы

А,Б-точки замера сходимости колес;

В,Г-расстояние между колесами.

Рисунок 5.31 - Мост управляемых колес

При правильной установке разность размеров В и Г (при большем В), замерен-

ных в наиболее удаленных точках А и Б ободьев на уровне центров колес, должна

составлять от 0 до 6 мм (с соблюдением меньшего размера в передней части колес).

содержание .. 10 11 12 13 ..
