Комбайн зерноуборочный самоходный РСМ-142 «АСROS-530». Руководство - часть 2

17

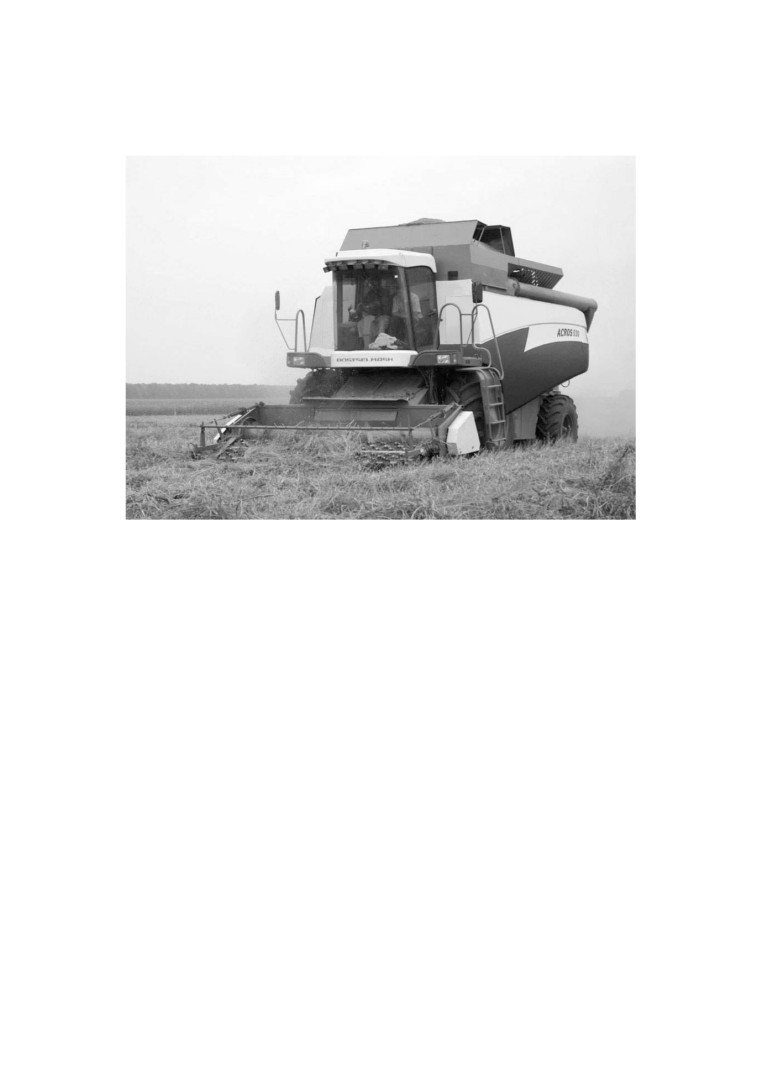

Рисунок 2.7 - Технологический процесс подбора валков платформой-

подборщиком

18

2.4 Основные технические данные

2.4.1 Основные технические данные указаны в таблице 2.1.

Таблица 2.1

Единица

Наименование показателя

Показатель

измерения

1

2

3

Общие технические данные

Марка

РСМ-142

Условное название

«ACROS-530»

Тип

самоходный, колесный, однобарабан-

ный

Габаритные размеры с жаткой

шириной захвата 6 м, с из-

мельчителем, в рабочем по-

ложении, не более:

м

− длина

10,3

− ширина с выгруз-

ным шнеком в рабочем поло-

жении

8.8

− высота в рабочем

положении

4,87

Масса с измельчителем, с

жаткой шириной захвата:

кг

6 м

15030 ± 451

7 м

15240 ± 457

9 м

15720 ± 472

База

мм

4028± 50

Дорожный просвет под листом

блока шнеков, не менее

мм

350

Колея:

− ведущих колес

мм

3100 ± 20

− управляемых ко-

мм

лес

2900 ± 20

Скорость движения:

км/ч

−

рабочая

от 0 до 12

−

транспортная

допустимая

от 0 до 20

19

Продолжение таблицы 2.1

1

2

3

Технически возможная ско-

км/ч

рость движения в зависимости

от диапазона скоростей для

моста

142.02.000

и

142.02.04.000

(в скобках для моста ведущих

колёс

РСМ-142-02.06.000)

- на 1-м диапазоне

0…6 (0…5.5)

- на 2-м диапазоне

0…11.3 ( 0…12 )

- на 3-м диапазоне

0…25.9 (0…28 )

Назначение диапазонов дви-

1-й - для преодоления экстремальных

жения

сопротивлений движению

(глубокая

грязь, крутой подъём) и уборке на по-

лях с уклоном от 4 до 8°;

2-й - основной (для уборки урожая на

полях с уклоном до 4°);

3-й - для транспортных переездов с

пустым бункером по дорогам с твёр-

дым покрытием или по укатанным

грунтовым дорогам (уклон для дорог с

твёрдым покрытием не должен пре-

вышать 8°).

Максимальный радиус поворо-

та (по наружному следу

управляемых колес)

м

8,9

Срок службы

лет

12

Жатка

Тип

фронтальная, шнековая, с шарнирно

подвешенным уравновешенным кор-

пусом, автоматически копирующим

рельеф поля в продольном и попе-

речном направлении на заданной вы-

соте среза

Ширина захвата

5

6

м

7

9

20

Продолжение таблицы 2.1

1

2

3

Высота среза установочная:

− при

копировании

60 ± 15; 100 ± 15; 140 ± 15;

рельефа поля

180 ± 15

− без копирования

мм

от 180 до 900

рельефа поля с регули-

ровкой двумя гидро-

цилиндрами

Мотовило

универсальное, эксцентриковое, с

пружинными пальцами пятилопастное

Пределы регулирования час-

тоты вращения

об/мин

от 15 до 50

Масса жатки при ширине за-

хвата:

кг

5 м

1455

6 м

1656

7 м

1753

9.м

2131

Управление жаткой:

-подъем и опускание жатвен-

ной части;

-вертикальное перемещение

мотовила;

электрогидравлическое

- горизонтальное перемеще-

ние мотовила;

- изменение частоты враще-

ния мотовила

Делители

прутковые нерегулируемые

Наклонная камера

Тип

Транспортерный с реверсным устрой-

ством

Транспортер

цепочно-планчатый, плавающего ти-

па, с полозами под ветвями цепей, с

регулировкой по высоте от днища

Скорость движения транспор-

м/с

3,2

тера

Тележка для перевозки жатки

Грузоподъемность

кг

3000

Максимальная скорость дви-

жения, не более

км/ч

20

Скорость движения по полю и

полевым дорогам, не более

км/ч

10

Скорость движения нагружен-

ной тележки на поворотах, не

более

км/ч

5

21

Продолжение таблицы 2.1

1

2

3

Платформа-подборщик

Масса

кг

1080

Нагрузка на опорные колеса

Н (кгс)

100 (10)

Ширина захвата

мм

3400

Способ регулирования частоты

вращения подборщика

электрогидравлический

Молотильный агрегат

Молотилка

Ширина молотилки (конструк-

тивная)

мм

1500

Молотильный барабан:

бильный с бичами левого и правого

направления рифов, расположенными

поочередно,с двухскоростным редук-

тором

диаметр

мм

800

длина

мм

1485

частота вращения:

об/мин

- в быстроходном режиме

от 421±30 до 945±60

- в тихоходном режиме

от 201±20 до 453±40

способ регулирования частоты

клиноременным вариатором с пло-

вращения

щадки водителя

контроль частоты вращения

электронной системой

Подбарабанье

решетчатое, односекционное, с двух-

сторонним использованием, с быст-

рым сбросом, с регулировкой моло-

тильного зазора силовым электропри-

водом

Отбойный битер

шестилопастной

Частота вращения

об/мин

794

Соломотряс

пятиклавишный

-

площадь сепарации

м²

6,15

-

длина клавиш

мм

4100

-

тип рабочей поверхно-

жалюзийная, с каскадами, с профили-

сти

рованной сепарирующей решеткой

-

радиус коленчатого ва-

ла

мм

60

-

частота вращения ве-

дущего вала

об/мин

200±16

Очистка

одна, двухрешетная

Решета

жалюзийные, регулируемые

Площадь решет:

м²

− верхнего

2,59

− нижнего

2,15

Вентилятор

шестилопастной

Частота вращения

об/мин

от (366±29) до (989±79)

22

Продолжение таблицы 2.1

1

2

3

Элеваторы

скребковые с верхней подачей

Шаг скребков элеваторов:

мм

− зернового

152

− колосового

228

Ширина скребка

мм

200

Частота вращения шнеков:

об/мин

− зернового

347

− колосового

352

− распределительного

469

− зернового наклонного

449

Частота вращения домолачи-

вающего устройства

об/мин

1334

Бункер для зерна

с сигнализацией заполнения объема

на 2-х уровнях, с трансформирующей

крышей, с поворачивающимся загру-

зочным шнеком, с виброднищем

Вместимость

м³

9

Выгрузное устройство

шнековое башенного типа, с автоном-

ной выгрузкой

Частота вращения выгрузных

шнеков:

об/мин

− горизонтального

452

− вертикального

452

Управление выгрузным шне-

гидроцилиндром

ком

Установка моторная

Двигатель

Тип

дизельный четырехтактный водяного

охлаждения с турбонаддувом и охла-

ждения наддувочного воздуха

Мощность эксплуатационная

кВт(л.с.)

184 (250)

Число цилиндров

шт.

6

Охлаждение масла

водомасляным теплообменником, ус-

тановленным на двигателе

Номинальная частота враще-

2000

ния коленчатого вала

мин^-1

Система пуска

электростартером

Система охлаждения двигателя

Радиатор водяной в блоке ра-

трубчатый шестирядный с охлаждаю-

диаторов

щими пластинами

Радиатор воздушный в блоке

трубчатый двухрядный с охлаждаю-

радиаторов

щими пластинами

Водомасляный теплообменник

установлен на двигателе

23

Продолжение таблицы 2.1

1

2

3

Ходовая часть ( в скобках - для моста146.02.06.000)

Мост ведущих колес

раздельно-агрегатного исполнения

Масса моста

142.02.03.000

970

кг

142.02.04.000

970

142.02.06.000

1010

Габаритные размеры

-длина

3206( 3226)

мм

-ширина

909( 896)

-высота

842( 755)

Эксплуатационный крутящий

момент на двух ведущих коле-

сах, не более

Н·м (кгс·м)

25000 (25000)

Максимальная вертикальная

нагрузка на ведущие колеса

при нулевом уклоне

Н (кгс)

180000 (18000)

Коробка диапазонов:

механическая двухходовая, трехдиа-

-тип

пазонная со встроенным дифферен-

циалом

-передаточное отношение

I диапазон: 10,1(6,34)

II диапазон: 5,389(2,89)

III диапазон: 2,36 (1,21)

-количество

заправляемого

л

масла

7(6)

Дифференциал

конический, с двумя сателлитами

Бортовой редуктор (левый и

Цилиндрический (планетарно-

правый)

цилиндрический),

-тип

двухступенчатый

-передаточное отноше-

11.15(19,6)

ние

-количество заправляе-

л

10.2 (4)

(в каждый редуктор)

мого масла

Тормоза рабочие

дисковые с раздельным гидроприво-

дом на каждое колесо

Стояночный тормоз

автономный, сблокирован на оба ве-

дущих колеса

Размер шин:

дюйм

-ведущих

30,5х32

-управляемых

18,4х24

24

Продолжение таблицы 2.1

1

2

3

Давление в шинах:

МПа

-ведущих

0,2±0,02

-управляемых

0,147 ±0,02

Управление блокировкой КД

(гидравлическое, педалью)

Управление КД

дистанционное, тросами двухсторон-

него действия

Управление тормозами

гидравлическое, педалью

Управление стояночными тор-

рычагом и тросами двухстороннего

мозами

действия через уравниватель

Кабина

Тип

сварная, подрессоренная, герметич-

ная, с кондиционированием и подог-

ревом воздуха

Отопитель

с отбором тепла от системы охлажде-

ния двигателя

Сиденье

мягкое, подрессоренное, с регулиров-

кой по росту, перемещением вперед-

назад и вверх-вниз, с регулировкой

наклона спинки, откидными подло-

котниками

Рулевое управление

гидрообъемное

Управление коробкой диапа-

рычагом и тросами двустороннего

зонов

действия

Кондиционер

фреонового типа

Компрессор кондиционера:

− частота вращения

об/мин

2800

− потребляемая мощность

кВт

от 3,62 до 4,62

Гидрооборудование

Тонкость фильтрации:

мкм

−

основной гидро-

системы, рулевого управ-

25

ления и привода мотовила

10

привода ходовой части (ГСТ)

Максимальное давление в гид-

росистемах:

МПа

− основной

16

− рулевого управления

− привода ходовой части

МПа

(ГСТ)

36,3

Тандем насосов

НШ28Д-10Д-10Д-3

Привод ходовой части

ГСТ (NP112.5MHR/D2BC_B)/(МР112.2/D2B35)

25

Продолжение таблицы 2.1

1

2

3

Гидробак:

- емкость

л

50

- обслуживание

основная гидросистема, система объ-

емного рулевого управления, привод

мотовила, система привода ходовой

части

Электрооборудование

Напряжение питания

В

24

Род тока

постоянный

Система питания

однопроводная, минус на «массе»

Измельчитель

Тип

навесной

510

Масса, не более

кг

Измельчающий барабан:

- тип

молотковый

- привод

от шкива двигателя

- диаметр

мм

518

- частота вращения

об/мин.

3400

- количество ножей

шт.

80

Количество технологических

схем уборки незерновой части

урожая

шт

2

Качественные показатели работы комбайна^*

Производительность по зерну

за час основного времени ра-

боты, т/ч, не менее

т/ч

14,0

______________________

^*Качественные показатели технологического процесса обеспечиваются при

установленной на ООО «Комбайновый завод «Ростсельмаш» регулировке рабочих

органов и при следующих условиях, регламентированных техническими условиями

на комбайн: степень полеглости хлебов - не более 20 %, пшеница - урожайностью

не менее 40 ц/га, масса 1000 зерен - не менее 40 г, влажность соломы - от 10 до 20

%, влажность зерна - от 10 до 18 %, содержание сорной примеси в общей срезае-

мой массе - не более 1 %, при отношении масс зерна к соломе 1:1,5, уборку произ-

водить не позднее семи дней со дня полного созревания пшеницы. Нарушение ре-

жимов работы, указанных в настоящей инструкции по эксплуатации, неправильно

выбранный метод уборки (например, поперек борозд или в направлении полегло-

сти), раздельная уборка низкорослых и изреженных хлебов, а также неблагоприят-

ные погодные условия, нарушение агросроков уборки, неполноценное щуплое зер-

но, наличие глубоких борозд, большая засоренность поля, уклон поля более -2°

-

все это ведет к изменению качественных показателей работы комбайна.

содержание   ..   1  2  3   ..
