Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 127

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

39

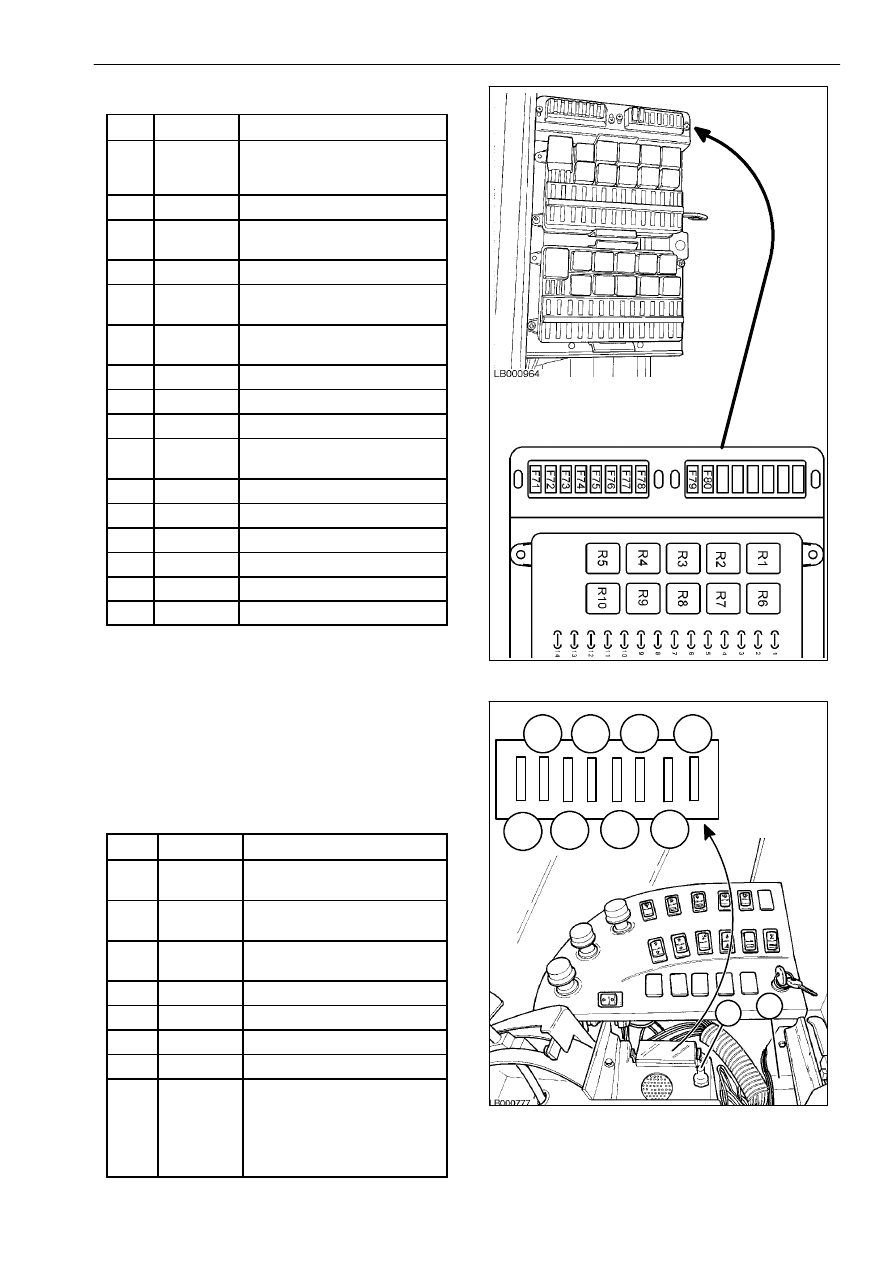

ПРЕДОХРАНИТЕЛИ КАБИНЫ - Рис. 64

Поз.

Амперы

Защищаемая цепь

F71.

20 A

Фонари переднего рабочего
освещения и освещение
разгрузочной трубы

F72.

15 A

Общие рабочие фонари

F73.

20 A

Вращающиеся маячки
(2 спереди и 1 сзади)

F74.

15 A

Фонари наружных работ

F75.

25 A

Релейный переключатель
вентилятора

F76.

7,5 A

Релейный переключатель
компрессора

F77.

7,5 A

Лампочка в потолке

F78.

10 A

Радио и другие устройства

F79.

10 A

Стеклоочиститель

F80.

15 A

Фонари внутреннего
рабочего освещения

-

Не используется.

-

Не используется.

-

Не используется.

-

Не используется.

-

Не используется.

-

Не используется.

ПРЕДОХРАНИТЕЛИ ЦЕПЕЙ
ЭЛЕКТРОГИДРАВЛИЧЕСКИХ ФУНКЦИЙ -
Рис. 65

В

правом

подлокотнике

кресла

оператора

находится

электрическое

оборудование,

в

частности,

предохранители

для

электрогидравлического

включения

оборудования, а также для манипулятора; ЭБУ (9)
управляет электропитанием манипулятора (10)
для работы в аварийных ситуациях.

Поз.

Амперы

Защищаемая цепь

F70.

10 A

Управление
гидростатическим насосом

F69.

7,5 A

Включение разгрузки
зернового бункера

F68.

10 A

Отключение разгрузки
зернового бункера

F67.

7,5 A

Включение молотилки

F66.

10 A

Отключение молотилки

F65.

7,5 A

Включение жатки

F64.

10 A

Отключение жатки

F63.

20 A

Общие функции
включения и
предохранитель F7 для
обеспечения питания
управления
гидростатическим насосом

64

65

10

9

F69. F67. F65. F63.

F64.

F66.

F68.

F70.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

40

66

67

68

1

F62.

F61.

F60.

F81.

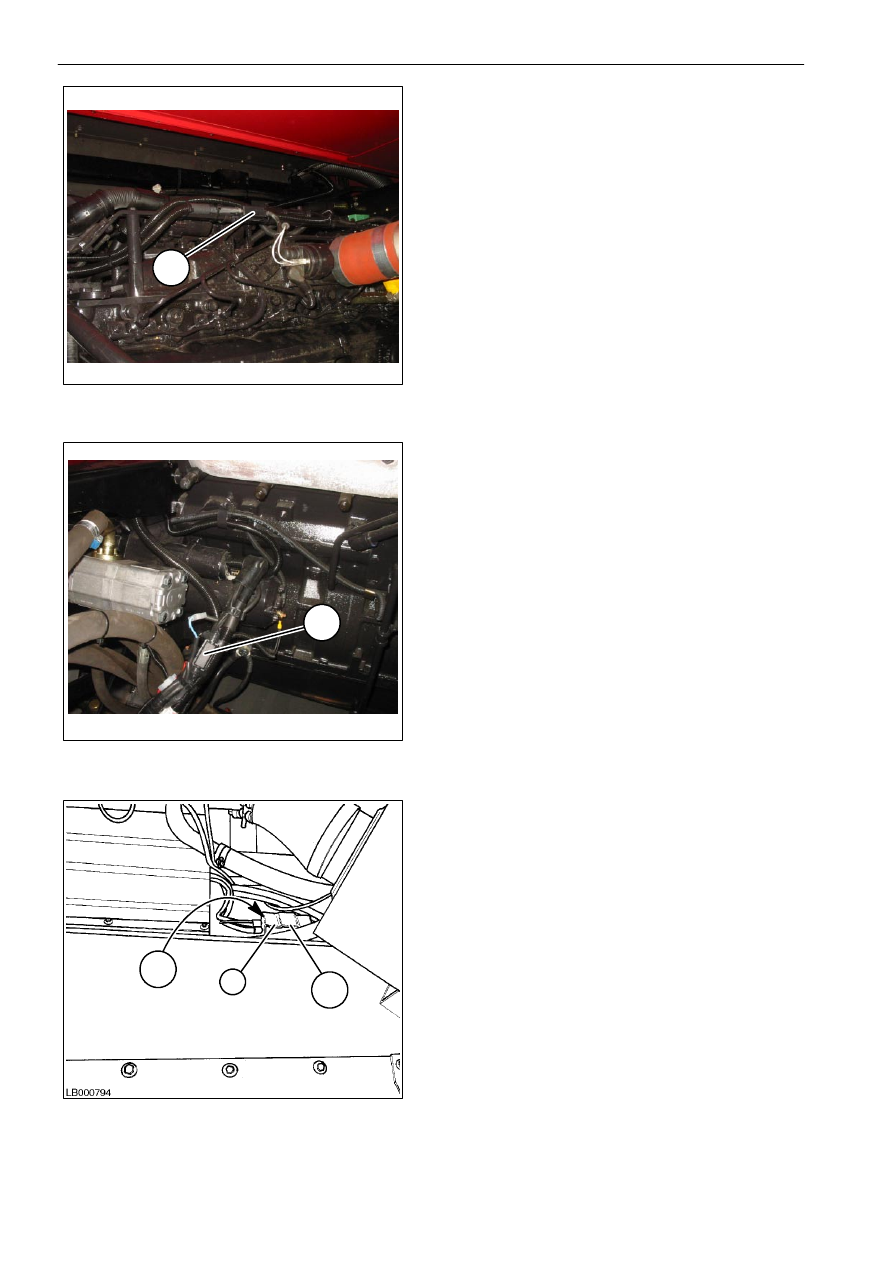

ПРЕДОХРАНИТЕЛИ НА ДВИГАТЕЛЕ
Рисунки 66

÷ 68

Двигатель

управляется

при

помощи

непрерывного диалога блока электрического
управления с датчиками двигателя, а также
с приборами на кресле оператора.

Электрические

цепи

двигателя

защищены

двумя предохранителями.

Предохранитель

F61

(100A)

защищает

устройство

предварительного

подогрева

двигателя.

Предохранитель F60 (250A) защищает всю
электрическую систему машины.

Предохранитель

F62 (50A), расположенный

внутри корпуса (1), защищает реле пуска
двигателя.

Четвертый

предохранитель

F 81

(30

A)

защищает цепь блока управления двигателем.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

41

УКАЗАТЕЛЬ ДЛЯ ГЛАВНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ

Описание

Стр.

Обозначения и электрические компоненты

42

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Общее описание компонентов, используемых в различных
электрических органах управления

44

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Многофункциональный рычаг

45

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Привод гидростатического насоса

46

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Полный привод

47

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Электрическое управление регулировкой подбарабанья

48

. . . . . . . . . . . . . . . . . . . . . . . .

Вариатор частоты вращения мотовила и принципиальная
схема управления распределительным клапаном

50

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Электрогидравлическое включение

52

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ручное управление вертикальным положением жатки

54

. . . . . . . . . . . . . . . . . . . . . . . . . .

Управление вертикальным положением мотовила

54

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Управление горизонтальным положением мотовила

56

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

Управление положением разгрузочной трубы

57

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Схема управления частотой вращения барабана

58

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Управление вариатором частоты вращения мотовила

60

. . . . . . . . . . . . . . . . . . . . . . . . . .

Управление положением решетки MCS и вариатором вентилятора

62

. . . . . . . . . . . . . .

Схема управления поперечным выравниванием жатки

64

. . . . . . . . . . . . . . . . . . . . . . . . . .

Двигатель Sisu Diesel

66

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Двигатель Sisu Diesel TIER 3

68

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Подключение монитора характеристик и бортового компьютера

70

. . . . . . . . . . . . . . . .

Система Terra Control

72

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Схема электропроводки кабины с системой климат-контроля с
ручным управлением

74

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Схема электропроводки кабины с системой климат-контроля с
ручным управлением

76

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Электрическая схема многофункциональных световых индикаторов

78

. . . . . . . . . . . .

Схема управления частотой вращения вала

80

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Электрическая схема освещения

82

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Электрическая схема системы выравнивания (модели 5AL - 6AL)

84

. . . . . . . . . . . . . . . .

Подключение и настройка электронного уклономера (модели 5AL - 6AL)

86

. . . . . . . . .

Электрическая схема управления заданным выравниванием
(по заказу для моделей AL)

87

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Электрическая схема дополнительного цилиндра

88

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Электрическая схема системы проверки присутствия оператора на сиденье

89

. . . . .

Электрическая схема электрогидравлической системы жатки
с принудительной подачей скошенной массы

90

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

42

СИМВОЛЫ И ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ НА СХЕМАХ

1.

Цвет кабеля

2.

Ссылка на деталь, указанную в описании схемы

3.

Размер в мм

2

жилы внутри кабеля; термин "сечение кабеля" определяет значение напряжения

"AMPERE", которое может выдержать электрическая линия (кабели, размер которых не
указан, имеют сечение 1 мм

2

).

Примечание: сечения кабелей являются пропорциональными потреблению мощности
различными потребителями электроэнергии. В связи с этим, запрещается подключать
в систему компоненты с более высоким потреблением энергии, а также другие компоненты,
без предварительного согласования с производителем.

4.

Соединение на "массу"

5.

Номер кабеля в разъемах, розетках, переключателях, реле и т.д.

6.

Разъем

7.

Точка с неразъемным соединением

* .

Принадлежность электрической линии, например: F12 = предохранитель №12; (47) = см. схему
на стр. 47.

**.

Следующее соединение, например: p86/R32 = позиция 86 реле R32; (49) = см. схему на стр. 49.

8.

Предохранитель №31 с характеристикой 10 А

9.

Диод; при подключении к двум полюсам рядом с электрическим компонентом используется для
сглаживания скачков напряжения (обычно для защиты обмотки). При подключении к одному
полюсу обеспечивает прохождение тока только в одном направлении: положительный проходит
в направлении, указанном стрелкой, отрицательный - в противоположном направлении.
Примечание: при использовании диода для сглаживания скачков напряжения, отрицательный
контакт подключается со стороны стрелки, а положительный к противоположному выводу
диода (при неправильном подключении происходит короткое замыкание и повреждение,
как диода, так и защищаемого элемента)

10.

Варистор. может использоваться в качестве защитного диода для сглаживания скачков
напряжения (изменение полярности не влияет на работу варистора).

11.

Лампа, световой индикатор, сигнальная лампа и т.д.

12.

Переключатель с механическим переключением.

13.

Переключатель. После срабатывания сохраняет свое положение.

13A.

Положения переключателя (2)

14.

Кулисный переключатель. Переключатель возвращается в промежуточное положение,
если его отпустить после переключения.

14A.

Положения кулисного переключателя (3)

15.

Электромагнитный клапан

16.

Реле с защитным диодом

16A.

Обмотка привода реле (подключена к контактам 85 и 86)

16B.

Контакты реле (подключены к контактам 30 - 87 - 87a)

16C.

Защитный диод обмотки

17.

Реле с двойным защитным диодом

17A.

Контакты реле (подключены к контактам 30 и 87)

17B.

Обмотка привода реле (подключена к контактам 85 и 86)

ПРИМЕЧАНИЕ: - Если компоненты показаны на схеме в заблокированном положении, то при снятии

компонента он будет находиться в данном положении.

- Всегда используйте реле с защитными диодами и с характеристиками,

соответствующими функциям реле.

- Запрещается менять полярность на контактах 85 и 86 реле без диодной защиты.

БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ЦВЕТА КАБЕЛЕЙ

A = Голубой

B = Белый

C = Оранжевый

G = Желтый

H = Серый

L = Синий

M = Коричневый

N = Черный

R = Красный

S = Розовый

V = Зеленый

Z = Фиолетовый
