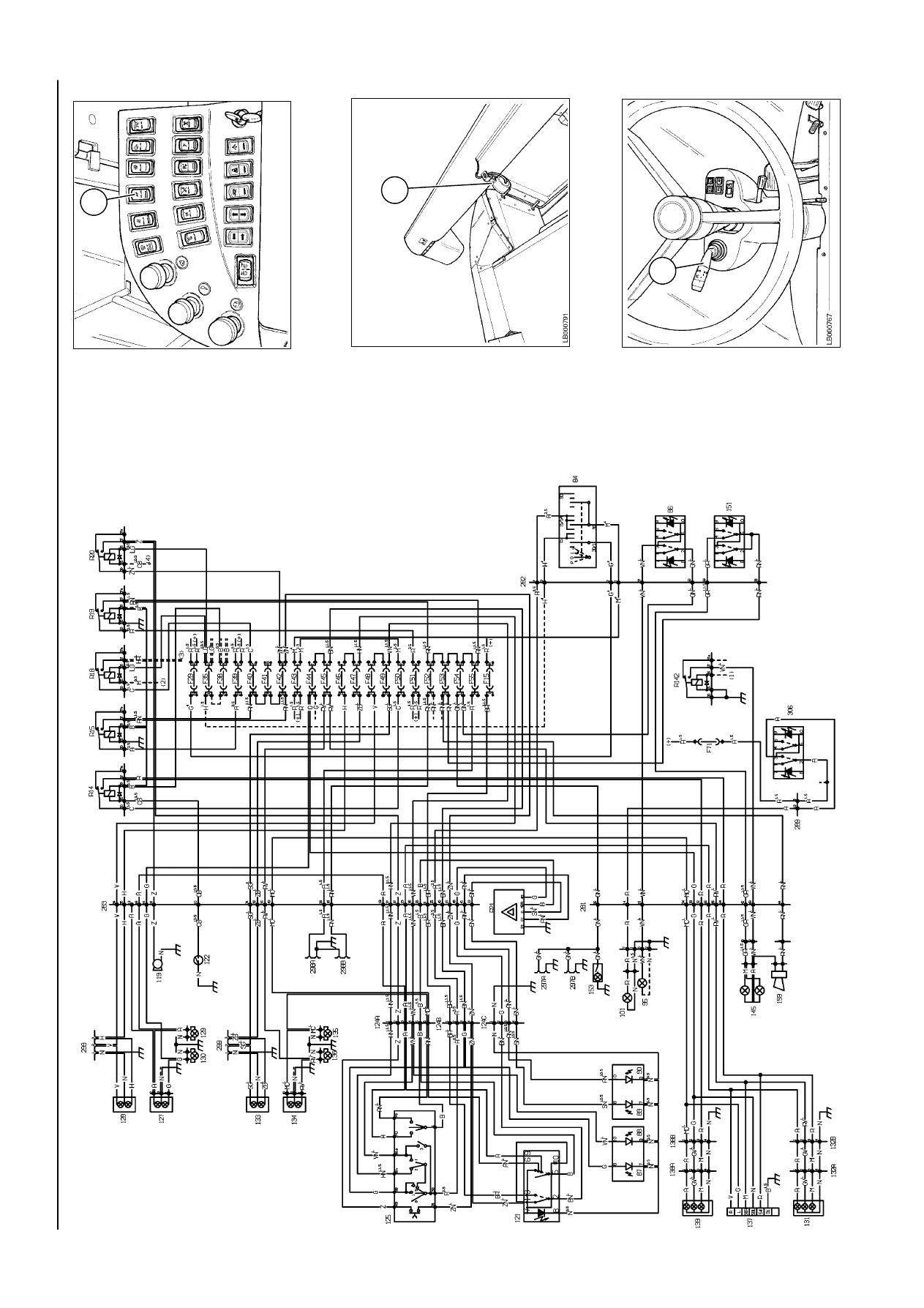

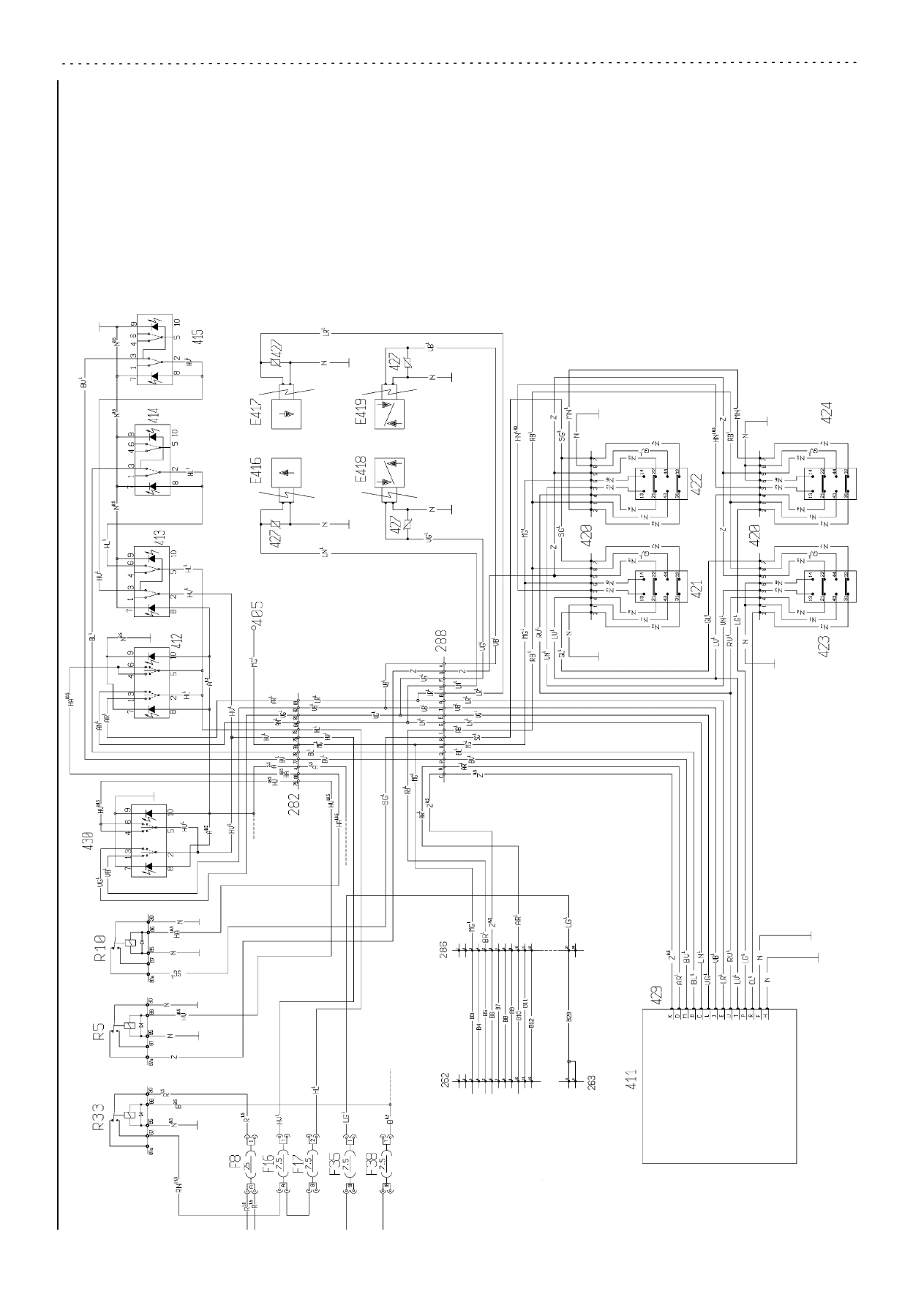

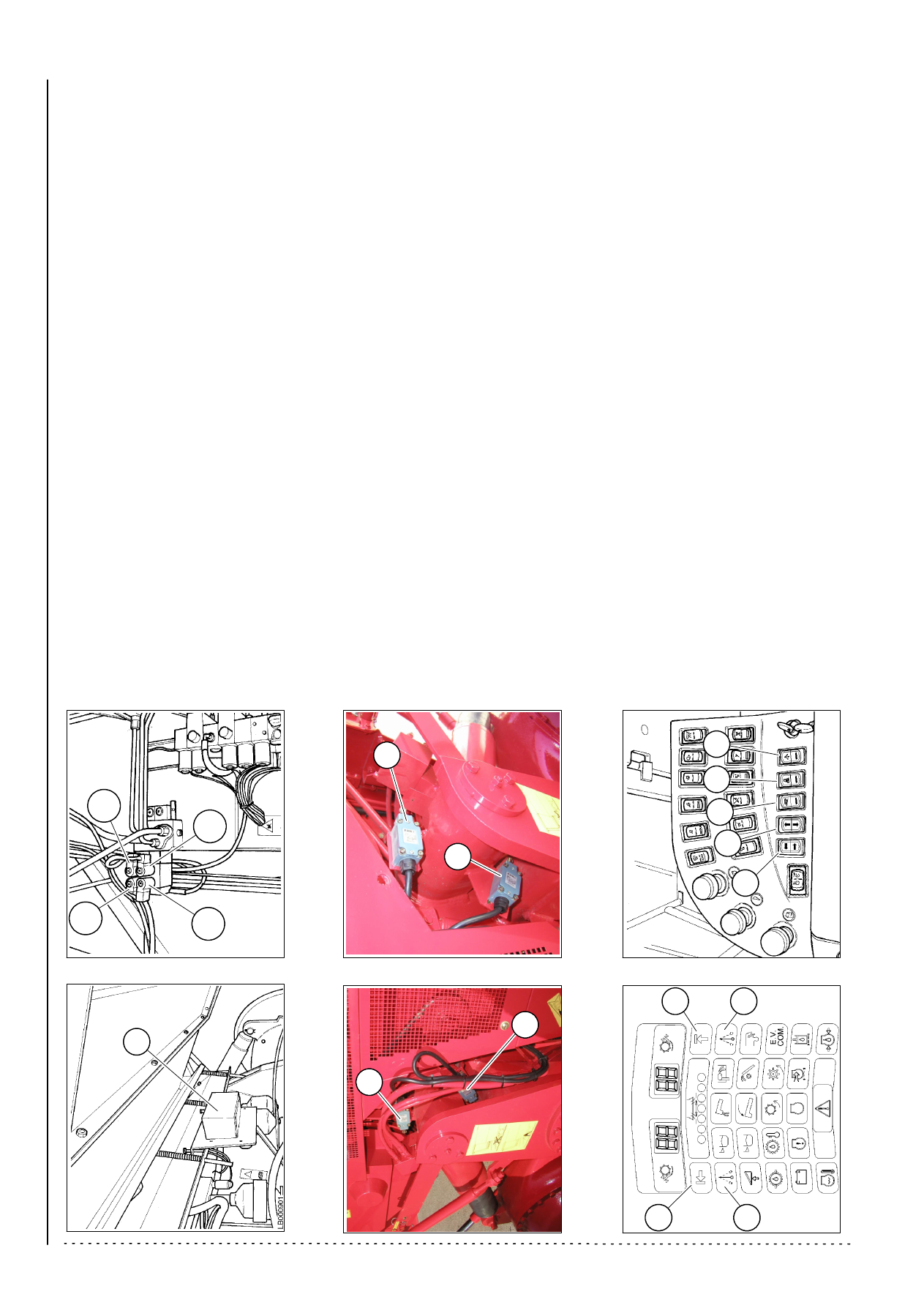

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ 74 ОСВЕТИТЕЛЬНОЕ ОБОРУДОВАНИЕ Рис. 84. Выключатель зажигания с ключом - 86. Переключатель внутреннего освещения зернового бункера. 149 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87. Сигнальная лампа габаритного фонаря - 88. Сигнальная лампа дальнего света - 89. Индикаторная лампа указателей поворота комбайна - 90. Индикаторная лампа указателей поворота прицепа - 95. Внутреннее освещение зернового бункера - 101. Лампа освещения разгрузочной трубы зернового бункера 150 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119. Устройство подачи звукового сигнала - 121. Переключатель световой аварийной сигнализации - 122. Датчик давления для включения стоп-сигналов, установленный на устройстве регулировки тормозов - 124. Разъем кабеля переключателя освещения - 125. Переключатель освещения 151 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127. Передний правый указатель поворота, габаритный фонарь - 128. Правая фара - 129. Правый указатель поворота - 130. Правый габаритный фонарь - 131. Задний фонарь - 132. Разъем дополнительного кабеля правых задних фонарей - 133. Левая фара - 134. Передний левый стояночный фонарь - указатель поворота - 135. Левый указатель поворота - 136. Левый габаритный фонарь - 137. Разъем прицепа - 138. Разъем дополнительного кабеля левых задних фонарей - 139. Левый задний фонарь - 145. Задние фонари - 153. Фонарь освещения сита - 159. Звуковой сигнал заднего хода - R14. Реле управления стоп-сигналами - R15. Реле обеспечения функционирования предохранителей 40-41-42 - R18. Реле управления вращающимся маячком системы заполнения зернового бункера - R19. Вспомогательное реле обеспечения функционирования предохранителей 52-53-54-55 - R20. Реле системы управления звуковым сигналом - R21. Мигающие фонари - R142. Реле звукового сигнала заднего хода - (+). Через разъем 291 на положительный контакт стартера - (1). На разъем кабеля панели приборов для передачи сигнала заднего хода от 142 - (2). Сигнал от промежуточного датчика заполнения зернового бункера - (3). На вращающиеся проблесковые маячки - (4). На диоды D27 - D28 для управления звуковым сигналом - ПРИМЕЧАНИЕ: пунктирные линии показывают, что кабель также имеет соединения с другими |
