Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 106

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

66

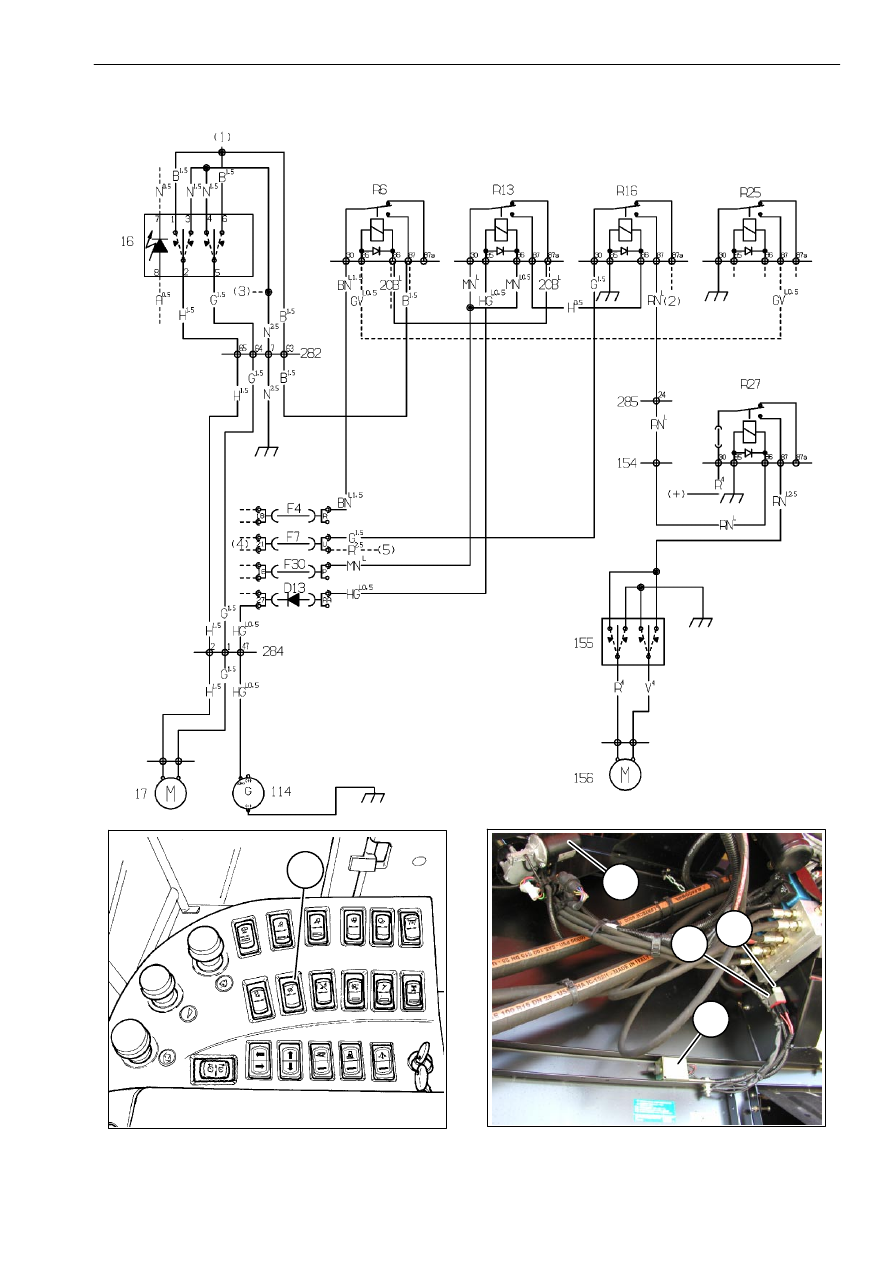

РЕШЕТКА MCS И ВАРИАТОР ВЕНТИЛЯТОРА

Компонент

Рис.

F 4

Общий предохранитель, 20 A, для вариаторов (при включенной молотилке)

-

F7

Общий предохранитель, 25 A, для управления положением MCS, дефлектора
соломорезки и подбарабанья

-

F30

Общий предохранитель, 15 A, для выполнения включений при работающем двигателе

-

F63

Предохранитель, 25 A, для релейного переключателя управления положением
решетки MCS

133

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

D13

Диод для реле обеспечения работы двигателя.

-

(диод может находиться в кожухе, установленном на плате)

R6

Релейный переключатель включения различных функций при работающей молотилке

-

R13

Релейный переключатель обеспечения работы двигателя

-

R16

Релейный переключатель включения управления положением решетки
MCS и дефлектора соломорезки

-

R25

Релейный переключатель включения вращения молотилки

-

R27

Релейный переключатель включения управления положением решетки MCS

133

. . . . . . . . . . .

16

Переключатель управления вариатором вентилятора.

132

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

17

Редукторный управляющий двигатель вариатора вентилятора

-

114

Генератор

-

154

Кабель решетки MCS - разъем кабеля включения

-

155

Переключатель управления положением решетки MCS

133

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

156

Управляющий редукторный двигатель решетки MCS

133

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

282

Кабель панели приборов - разъем блока электрических компонентов

-

284

Главный кабель - разъем блока электрических компонентов

-

285

Кабель включения - разъем блока электрических компонентов

-

(+)

К положительному контакту стартера

-

(1)

К системе управления вариатором битера

-

(2)

К разъему 282 панели приборов, точка 61

-

(3)

К системе управления положением заслонки молотилки

-

(4)

К положительному контакту разъема 291

-

(5)

К R32 для включения регулировки подбарабанья (ключ в первом положении)

-

БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ЦВЕТА КАБЕЛЕЙ

A = Голубой

B = Белый

C = Оранжевый

G = Желтый

H = Серый

L = Синий

M = Коричневый

N = Черный

R = Красный

S = Розовый

V = Зеленый

Z = Фиолетовый

Shi = Защитный экран

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

67

132

133

16

F63.

155

R27.

156

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

68

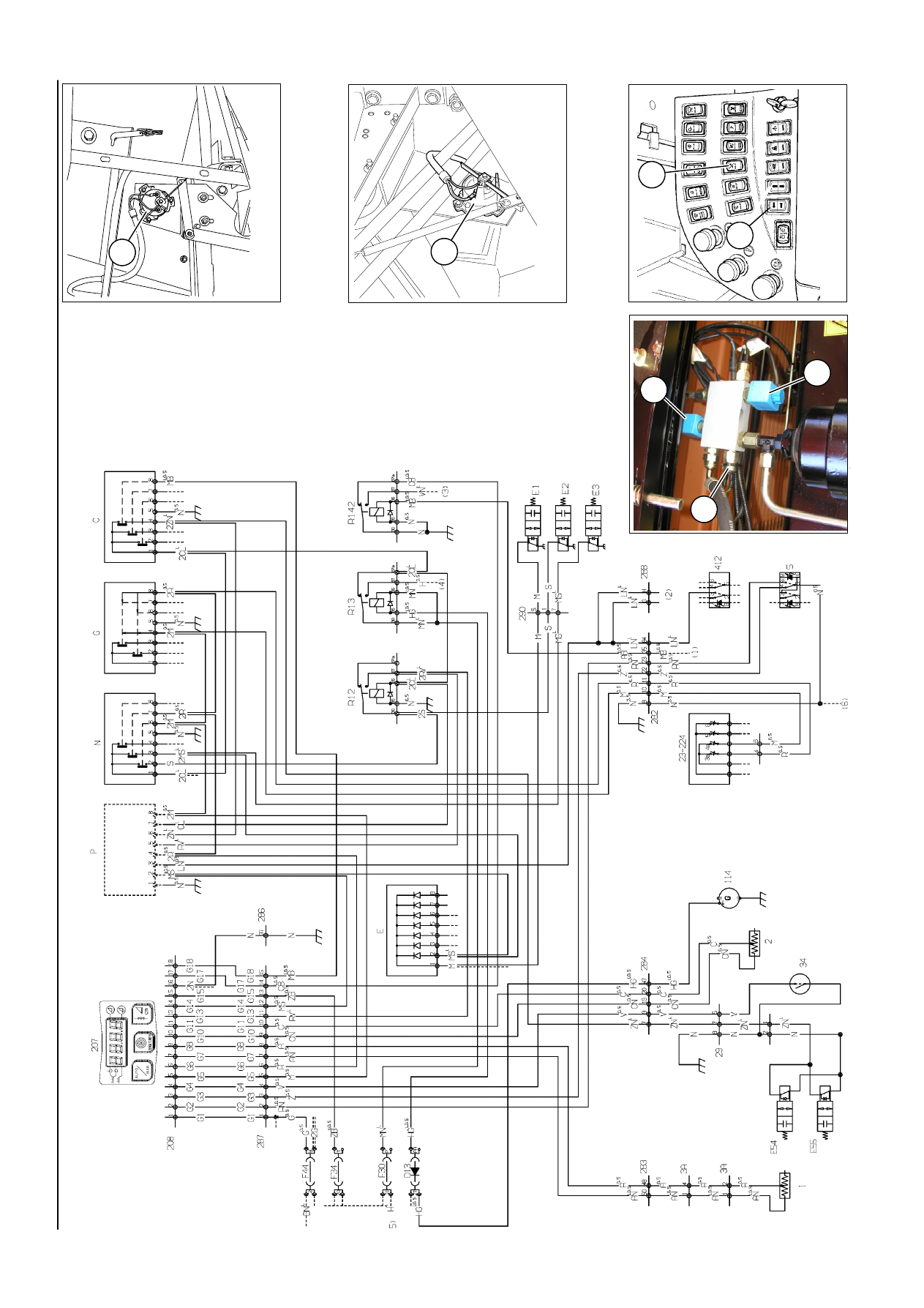

УСТРОЙСТВО TERRA-CONTROL

Рис.

R12

Релейный переключатель включения опускания жатки с ЭБУ системы Terra-Control

-

R13

Релейный переключатель обеспечения работы двигателя

-

R142 Реле управления звуковым сигналом и фонарями заднего хода

-

E1

"Общий" электромагнитный клапан

-

E2

Электромагнитный клапан управления опусканием жатки

-

E3

Электромагнитный клапан управления подъемом жатки

-

E54

Отсечной электромагнитный клапан аккумулятора

136

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

E55

Электромагнитный клапан ограничения пропускной способности

136

. . . . . . . . . . . . . . . . . . . . . .

1

Реостат жатки для регулировки бокового движения

134

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2

Реостат корпуса элеватора для автоматической установки высоты

135

. . . . . . . . . . . . . . . . . . . . .

3A

Дополнительный разъем для жатки

-

5

Кнопка автоматического выбора высоты и бокового движения . . . . . . . . . . . . . . . . . . . . . . . . .

23

Кнопка ручного управления вертикальным положением жатки

-

29

Разъем дополнительного кабеля датчика трансмиссии

-

34

Датчик давления бокового движения жатки

136

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

114

Генератор

-

207

Секция Agritronic Plus - Terra-Control

-

208

Разъем для ЭБУ системы Terra-Control

-

224

Кнопка ручного управления поперечным положением жатки

-

412

Кнопка ручного управления продольным выравниванием.

137

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

(1)

На микропереключатель 142

-

(2)

На E416 для управления продольным подъемом

-

(3)

К сигналам заднего хода

-

(4)

На контакт 86 реле R16

-

(5)

С контакта 15 замка зажигания

-

(6)

На "массу" контрольных ламп

-

D13

Диод для реле обеспечения работы двигателя (диод может находиться
в наружном кожухе)

-

F61

Предохранитель термостартера, 100 A

-

F62

Предохранитель обмотки стартера, 50 A

-

С

ЭБУ релейного переключателя

-

E

Диодный блок для обеспечения питания "общего" электромагнитного клапана

-

G

Электронный блок управления плавающим положением жатки

-

N

ЭБУ релейного переключателя

-

P

ЭБУ компенсации жатки (только для моделей AL)

-

Р

А

З

Д

Е

Л

5

5

-

Э

Л

Е

КТ

Р

ИЧ

Е

С

КИЕ

СИСТ

Е

М

Ы

69

327

20

1

090

-1

1

-

2004

13

4

13

5

13

6

E5

5

E5

4

34

1

2

41

2

5

13

7
