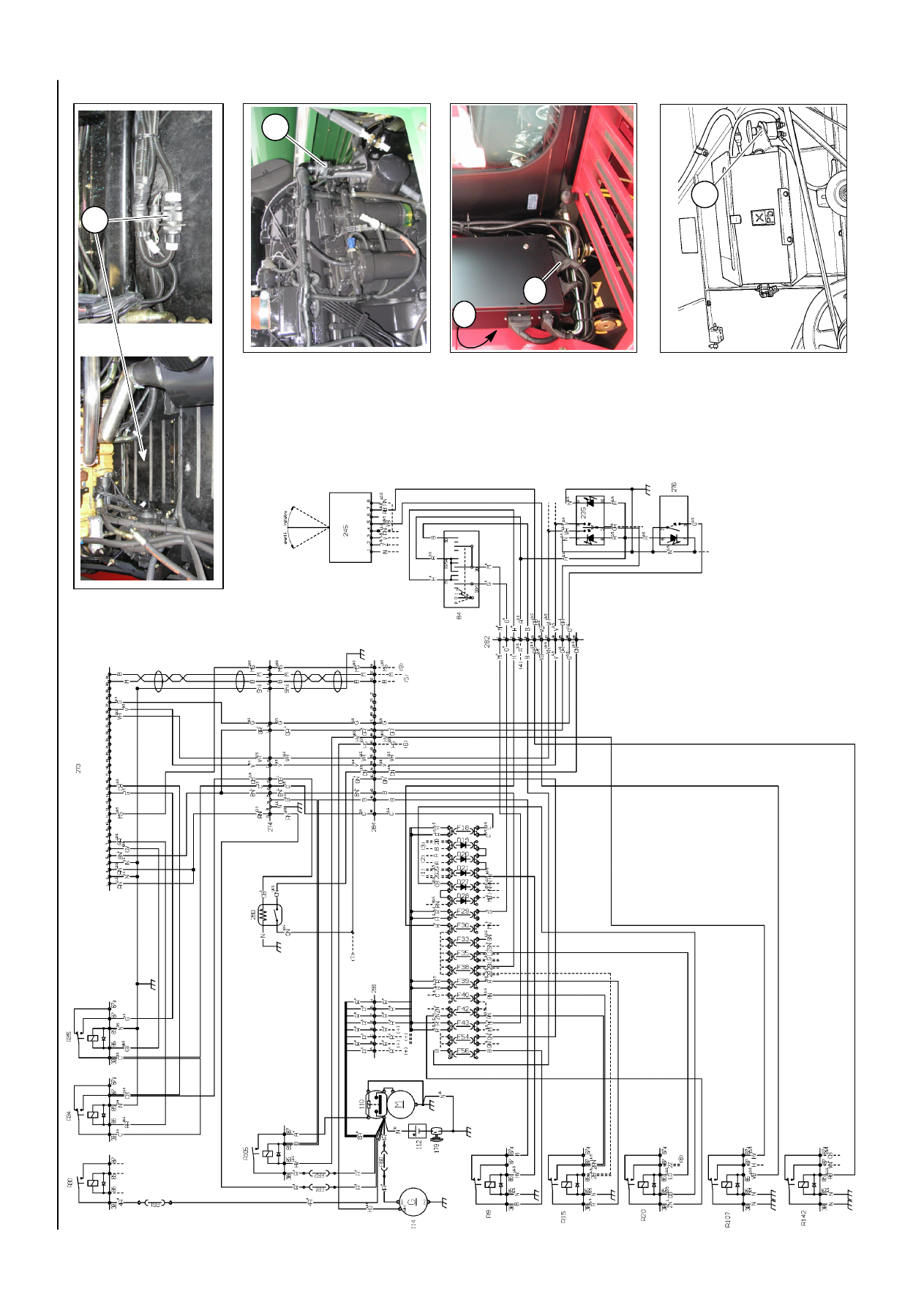

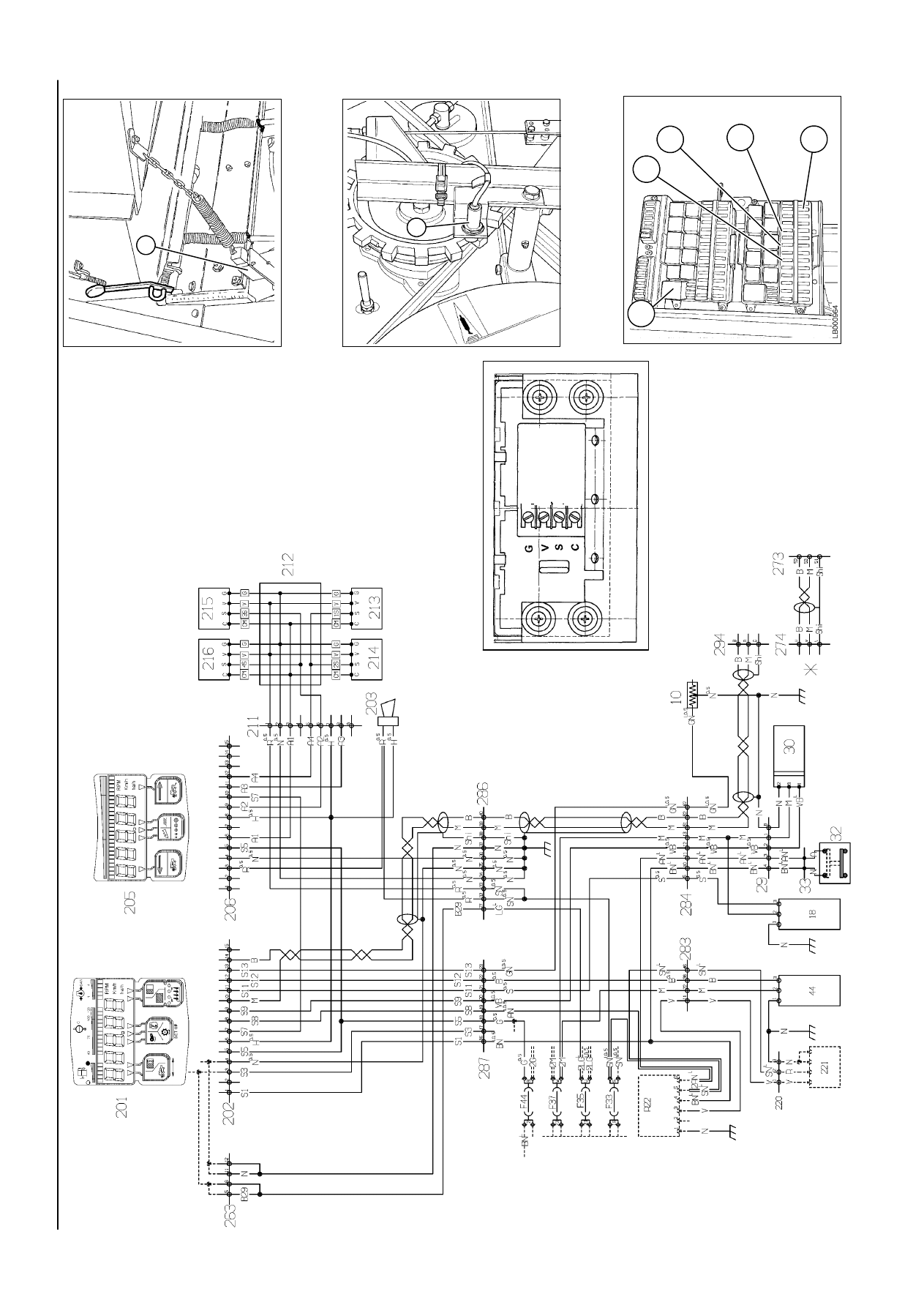

Р А З Д Е Л 5 5 - Э Л Е КТ Р ИЧ Е С КИЕ СИСТ Е М Ы 54 5 4 327 20 1 090 -1 1 - 2004 ДВИГ А Т Е Л Ь S IS U - ПР ИНЦИПИАЛЬ НАЯ ЭЛЕ К ТР ИЧ Е СКАЯ СХ Е М А И Р А СПО ЛО ЖЕ НИЕ КО М П О Н Е Н Т О В Ко м п о н е н т Ри с. 84 В ы кл ю ч а т ел ь с тарт ер а 96 .............................................................. 11 0 С тарт ер - 11 2 А кку м у л я т орная ба тарея - 11 4 Генер а т ор - 1 7 9 Р аз ъ е д инит ел ь акку м у л я т орной ба тареи 1 0 2 ............................................. 235 Перекл ю ч а т ел ь а к с ел ер а т ор а д виг а т ел я 9 6 ............................................. 245 У п р авл ение гид рос та т и ч е с ким нас ос ом 97 .............................................. 273 Р а з ъ ем ЭБ У д виг а т ел я 10 0 .............................................................. 27 4 С ое д инение гл авног о кабел я с кабел ем д виг а т ел я 9 9 .................................... 27 6 П ерекл ю ч а т ел ь д иагнос т ики д виг а т ел я 9 6 .............................................. 280 Нагрева т е л ь ф и л ь т р а пре д варит ел ь ной о ч ис т к и т опл ива с д а т ч и к о м в о д ы (е с л и у с тановл ен) - 282 Сое д инение кабел ей э л ект рич ес к о й к оробки и панел и приборов 1 0 1 ....................... 284 Сое д инение кабел ей э л ект рич ес к о й к оробки и гл авног о кабел я 1 0 1 ........................ R9 Р е л е обес печ ения пу с к а о т приво д о в - R1 5 В с пом ог а т ел ь ное рел е пре д о х р анит ел ей 40, 42 - R20 Р ел е у пр авл ения з в у к овым с игнал ом - R30 Р ел е п о д огрева т е л я впу с кног о воз д у х а - R34 Р ел е вкл ю ч ения по д о грева т е л я впу с кног о воз д у х а - R35 Р ел е т опл ивног о нас ос а - R1 05 Р е л е пу с к а д виг а т ел я 98 ............................................................... R1 07 Р е л ейный перекл ю ч а т ел ь п у с ка д виг а т ел я и з в у к овог о с игнал а при вкл ю ч енном с т о яно ч ном т орм оз е - .................................................... R1 42 Р е л е у п р авл ения з в у к овым с игнал ом и ф онарем з а д нег о хо д а - ......................... Пре д о х р анит ел ь F 1 8 20 A , пре д о х р анит ел ь F 29 25 A , пре д о х р анит ел ь F 30 1 5 A , пре д о х р анит ел ь F 33 3 A Пре д о х р анит ел ь F 35 1 0 A , пре д о х р анит ел ь F 38 7, 5 A пре д о х р анит ел ь F 39 25 A , пре д о х р анит ел ь F 40 1 5 A Пре д о х р анит ел ь F 42 7, 5 A , пре д о х р анит ел ь F 43 25 A пре д о х р анит ел ь F 54 1 0 A , пре д о х р анит ел ь F 56 3 A F 6 0 1 00 A - пре д о х р анит ел ь генер а т ор а 9 3 ................................................... F 6 1 1 00 A - пре д о х р анит ел ь п о д огрева т е л я впу с кног о воз д у х а 94 ............................. F 6 2 50A пре д о х р анит ел ь рел е п у с ка д виг а т ел я 9 8 ........................................... F 8 1 30A пит ание ЭБ У д виг а т ел я 9 8 ......................................................... D1 9 Д ио д обес печ ения пу с к а д виг а т ел я (при вкл ю ч енной р а з гр у з к е б у н к е р а ) - D20 Д ио д обес печ ения пу с к а д виг а т ел я (при вкл ю ч енной ж а т к е) - D21 Д ио д обес печ ения пу с к а д виг а т ел я (при вкл ю ч енном м о л о т и л ь ном у с т ройс т ве) - D27 Д ио д у пр авл ения з в у к овым с игнал ом - D28 Д ио д у пр авл ения з в у к овым с игнал ом - (+ ) П рово д а пит ания по л о ж и т е л ь ног о напряж ения д л я кабины - (1 ) С игнал вкл ю ч ения р а з гр у з о ч ног о у с т ройс т в а - (2 ) С игнал вкл ю ч ения по д а ю щ е го м е х аниз м а - (3 ) С игнал вкл ю ч ения м о л о т и л к и - (4 ) П ит ание перекл ю ч а т ел я о с вещ ения - (5 ) Ш ина C A N д л я A g ri tr onic p lus - (6 ) С игнал д л я з апу с к а д виг а т ел я (на R1 3) - (7 ) О с вещ ение с и та и пит ание вс пом ог а т ел ь ной роз ет ки - (8 ) О т перекл ю ч а т ел я о с вещ ения к з в у к овом у с игнал у и с и с т е м е у п р авл ения им - (9 ) Н а инд ика т о р д иагнос т ики д виг а т ел я (с м . о т д ел ь н у ю с хем у ) - Б У КВЕННЫЕ О БОЗ Н А ЧЕНИЯ ЦВЕТ А КАБЕЛЕЙ A=Г о л у бой B = Б е л ы й C = О р анж евый G = Ж ел т ы й H = Серый L = С иний M = К орич невый N = Ч ерный R = К р ас ный S = Р оз овый V = З ел еный Z = Ф ио л е т овый 235 R 1 05. F 60. F 62. 84 93 94 95 96 97 98 F6 1. 14 2 10 7 245 27 6 F8 1. |
