Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 101
РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ
46

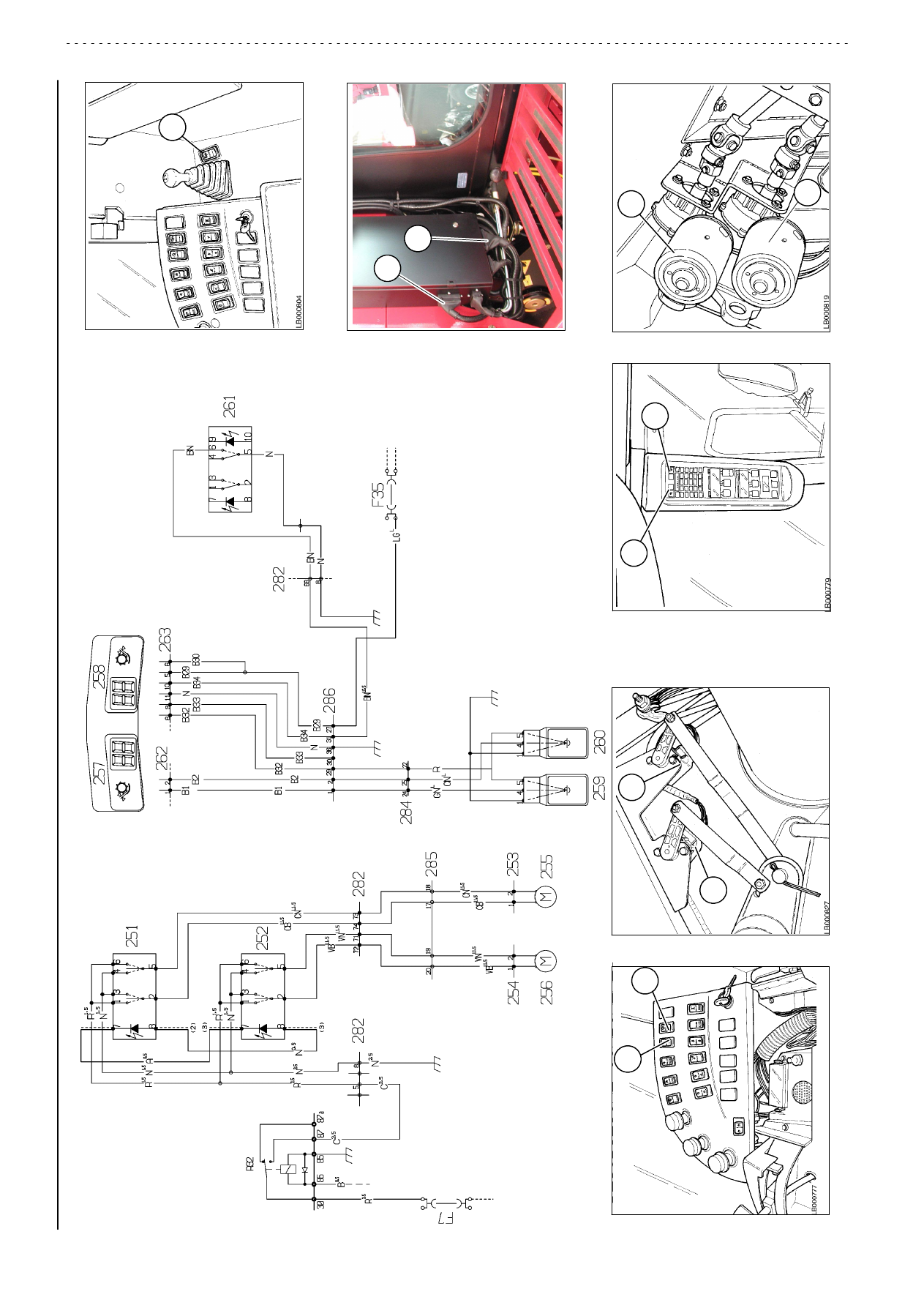

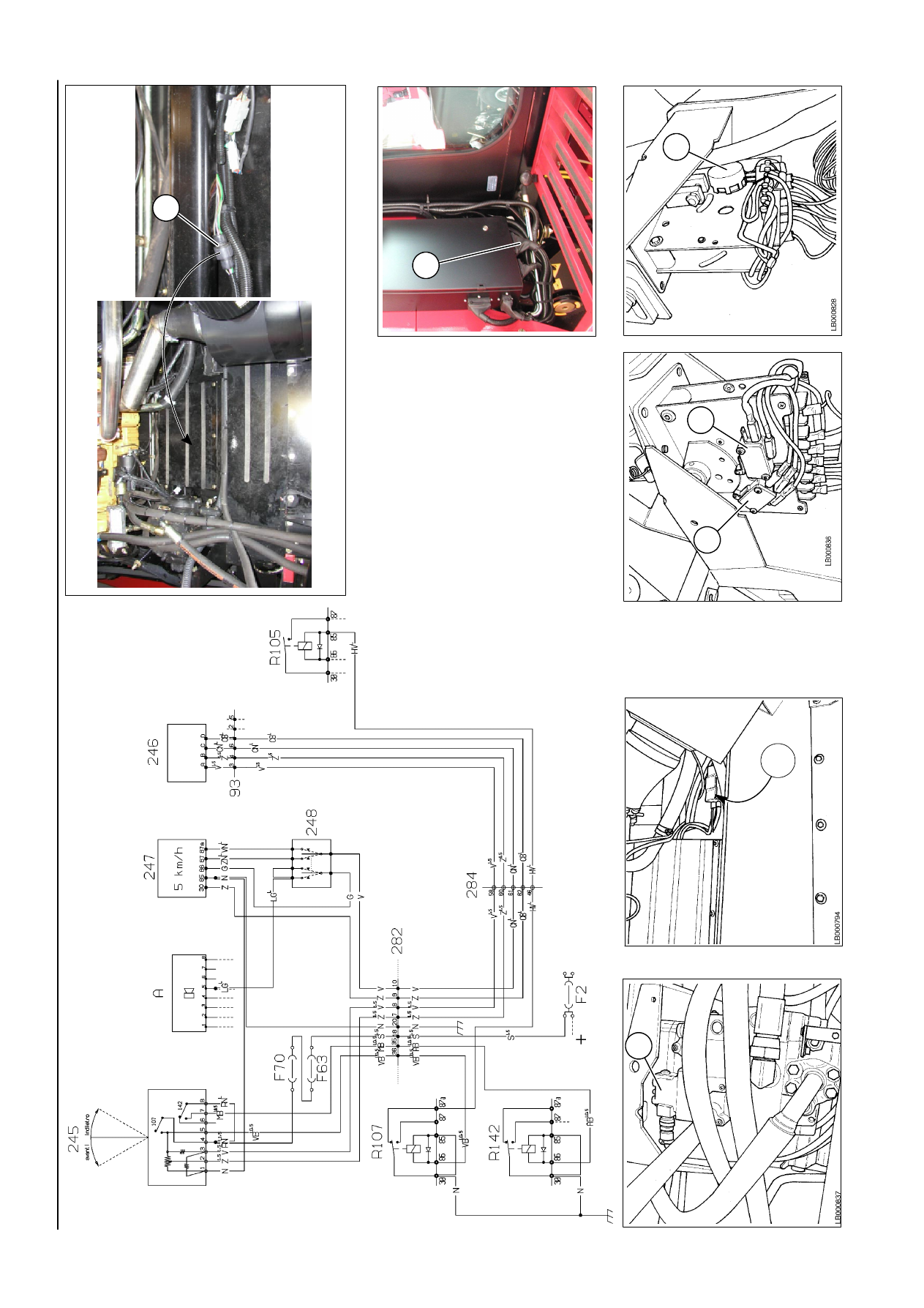

УПРАВЛЕНИЕ ГИДРОСТАТИЧЕСКИМ НАСОСОМ - ПРИНЦИПИАЛЬНАЯ
ЭЛЕКТРИЧЕСКАЯ СХЕМА И РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ
Компонент
Рис.
A
Зуммер
64
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
F 2
предохранитель 15 A
-
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
F 63
Предохранитель 20-A , который является общим для электрогидравлического
включения и управления гидростатическим насосом
64
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
F 70
Предохранитель платы привода гидростатического насоса
64
. . . . . . . . . . . . . . . . . . . . . . . . . . .
R105
Переключатель пускового реле
69
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
R 107 Релейный переключатель пуска двигателя и звукового сигнала при
включенном стояночном тормозе.
65
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
R142
Релейный переключатель включения фар, звукового сигнала заднего хода
и подъема жатки с включенной системой бокового перемещения жатки
65
. . . . . . . . . . . . . . .
93
Разъем дополнительного кабеля насоса гидростатического привода
66
. . . . . . . . . . . . . . . . . .
107
Микропереключатель пуска двигателя и звукового сигнала при
включенном стояночном тормозе.
70
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
142
Микропереключатель фонаря заднего хода и управления подъемом
жатки с системой Terra-Control
70
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
244
Главная система - разъем кабеля панели приборов
67
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
245
Привод насоса
71
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
246
Сервопривод гидростатического насоса68
247
Обводная линия ЭБУ манипулятора
64
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
248
Аварийное управление движением
64
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
284
Разъем главного электрического кабеля
67
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
+
Плюсовой провод от стартера
БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ЦВЕТОВ КАБЕЛЕЙ
A = Голубой
B = Белый
C = Оранжевый
G = Желтый
H = Серый
L = Синий
M = Коричневый
N = Черный
R = Красный
S = Розовый
V = Зеленый
Z = Фиолетовый

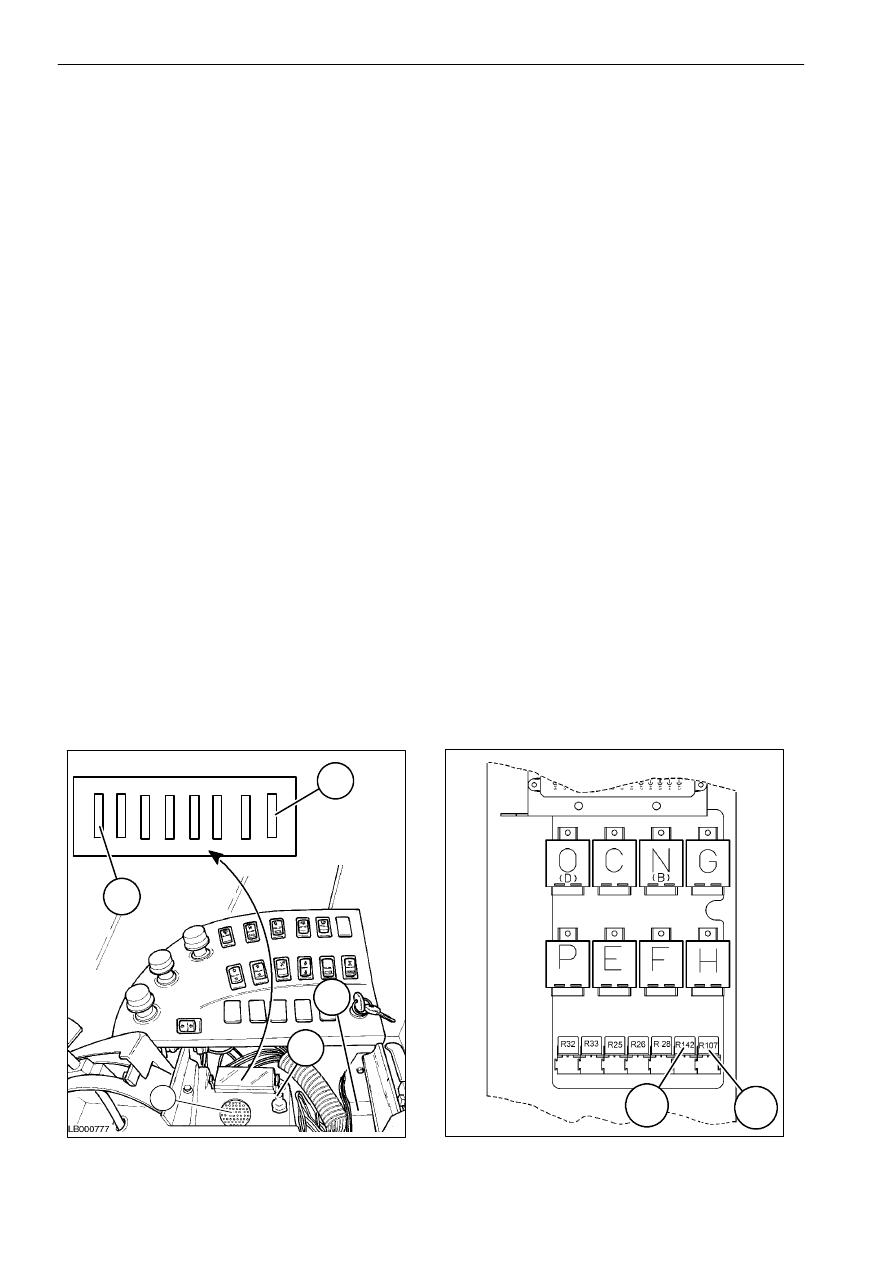

A
F63.
F70.
248
247
64
65
R142.
R107.
