РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

42

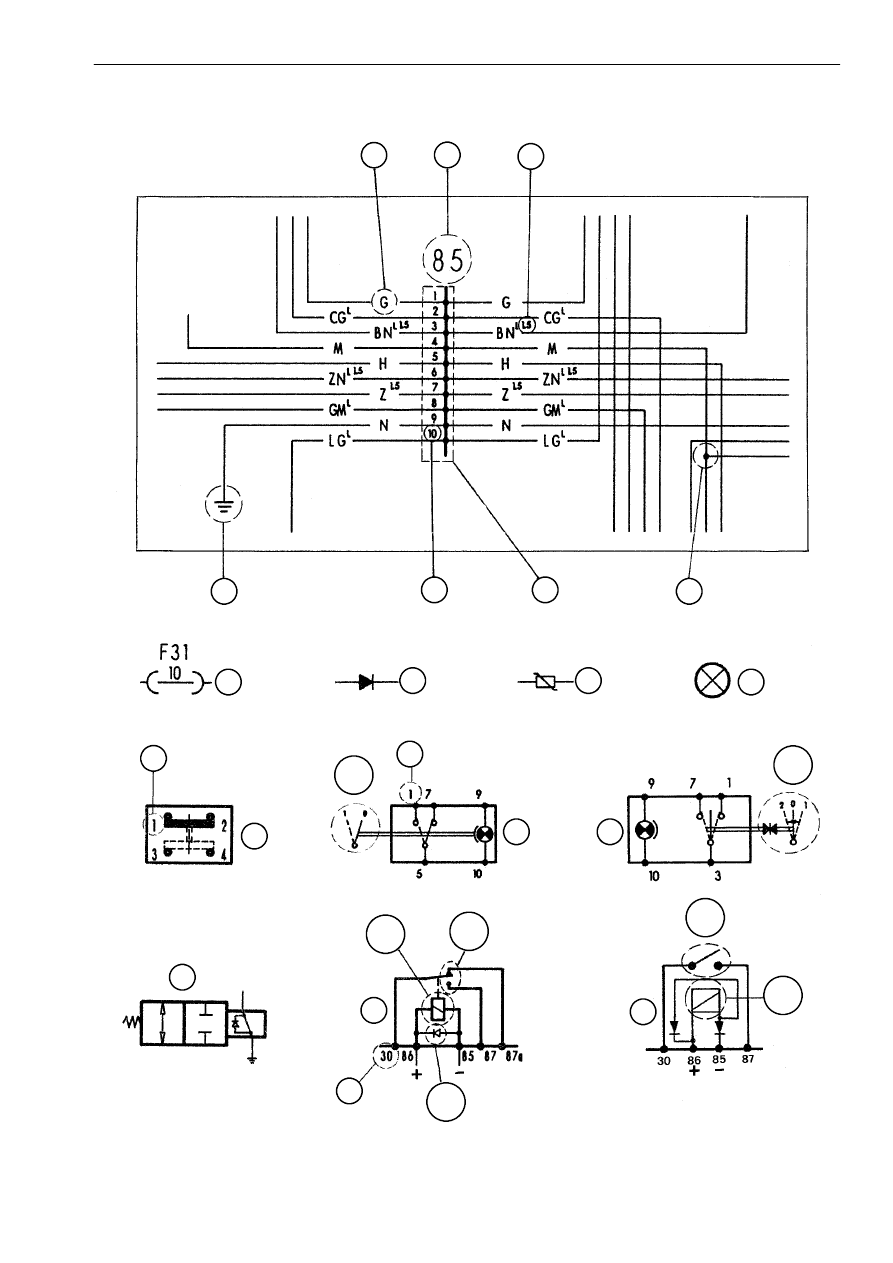

СИМВОЛЫ И ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ НА СХЕМАХ

1.

Цвет кабеля

2.

Ссылка на деталь, указанную в описании схемы

3.

Сечение кабеля, в мм

2

(кабели, размер которых не указан, имеют сечение 1 мм

2

)

4.

Соединение с "массой"

5.

Расположение кабелей в разъемах, розетках, переключателях, реле и т.д.

6.

Разъем

7.

Точка с неразъемным соединением

8.

Предохранитель №31 с номиналом 10 А

9.

Диод

10.

Варистор

11.

Лампа, световой индикатор, сигнальная лампа и т.д.

12.

Микровыключатель

13.

Переключатель или управляющий переключатель

13A.

Положения переключателей

14.

Кулисный переключатель

14A.

Положения кулисного переключателя

15.

Электромагнитный клапан

16.

Реле с защитным диодом

16A.

Электромагнит привода реле (присоединен к клеммам 85 и 86)

16B.

Контакты реле (присоединены к клеммам 30 - 87 - 87a)

16C.

Защитный диод электромагнита

17.

Реле с двойным защитным диодом

17A.

Контакты реле (подключены к контактам 30 и 87)

17B.

Электромагнит привода реле (присоединен к клеммам 85 и 86)

ПРИМЕЧАНИЕ:

-

если компоненты показаны на схемах в заблокированном положении, то при снятии
компонента он будет находиться в этом положении.

-

Всегда используйте реле с защитными диодами и с характеристиками,
соответствующими функциям реле.

-

Запрещается изменять полярность клемм 85 и 86.

БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ЦВЕТОВ КАБЕЛЕЙ

A = Голубой

B = Белый

C = Оранжевый

G = Желтый

H = Серый

L = Синий

M = Коричневый

N = Черный

R = Красный

S = Розовый

V = Зеленый

Z = Фиолетовый

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

43

1

2

3

4

5

6

7

8

9

10

11

5

12

13A

5

13

14

14A

15

5

16

16A

16B

16C

17

17A

17B

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

44

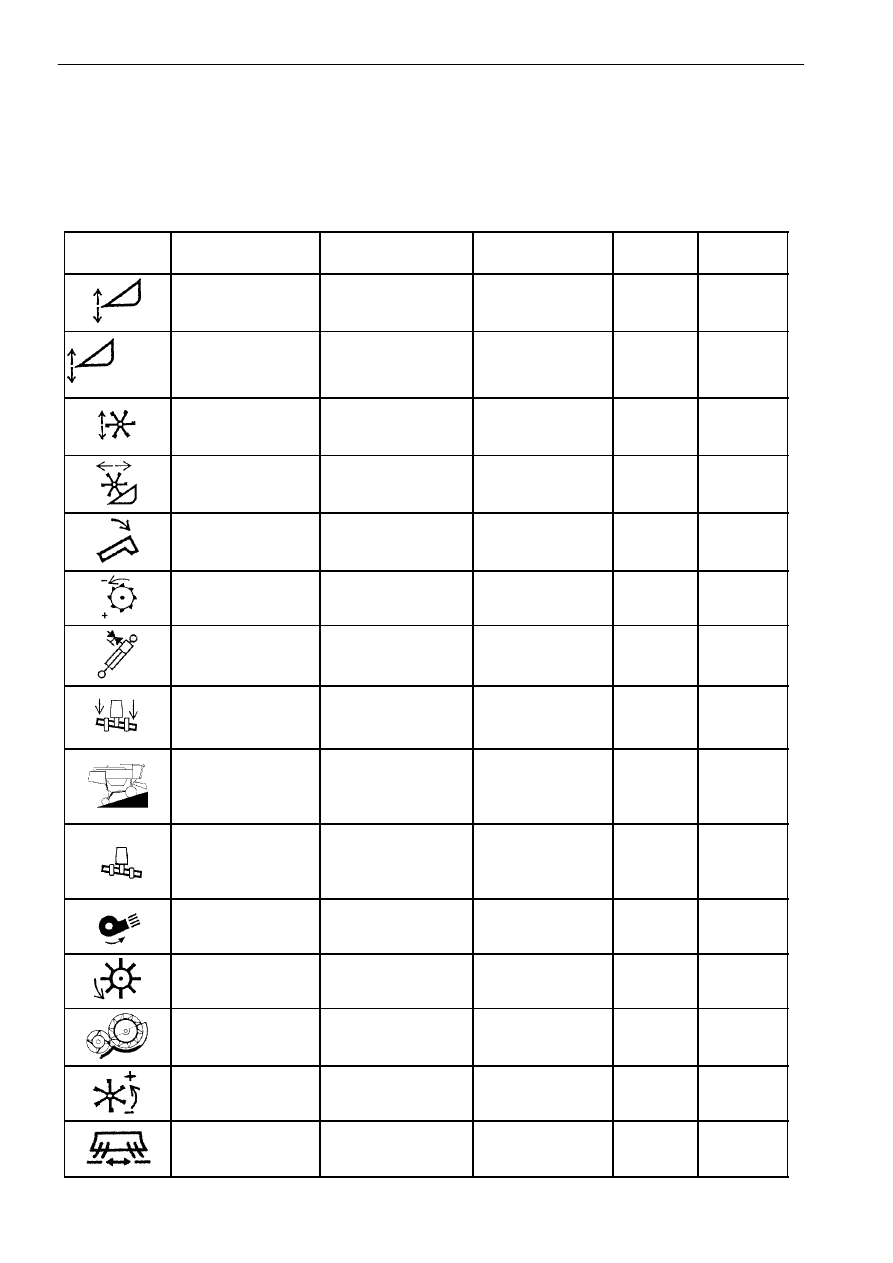

ОБЩЕЕ ОПИСАНИЕ КОМПОНЕНТОВ, ИСПОЛЬЗУЕМЫХ В РАЗЛИЧНЫХ

ЭЛЕКТРИЧЕСКИХ ОРГАНАХ УПРАВЛЕНИЯ

СИМВОЛ

ФУНКЦИЯ

ПРЕДОХРАНИТЕЛЬ

РЕЛЕ

ДИОД

СХЕМА на

стр.

Ручное

управление

положением жатки

29-30-31-36

R13-N-G

E

61

АВТОМАТ
ИЧЕСКОЕ

Автоматическое

управление

положением жатки

29-30-34

R12-R13-R142

C-G-N-P

E

69

Вертикальное

положение

мотовила

29-30-36

R13-C

E

61

Продольное

положение

мотовила

1-5-36

N-O

E-F

62

Положение

разгрузочной

трубы

1-5-36-38

R7-O

F

63

Частота оборотов

битера

1-4-29-30-38

R6-R7-R13-R25

F

51

Вспомогательный

гидроцилиндр

30

R13.

-

79

Поперечное

выравнивание

жатки

29-31-36

G

E-F

51

Выравнивание

комбайна в

продольном

направлении

8-17

R5-R10-R33

-

77

Выравнивание

комбайна в

поперечном

направлении

8-16

R33.

-

77

Частота вращения

вентилятора

1-4-29-30-38

R6-R7-R13

R25.

-

67

Соломорезка

1-2-38

R7-R8-R26

-

53

Позиционирование

решетки

сепаратора

7-29-30

R13-R16-R27

-

67

Обороты мотовила

и снятие лопастей

1-4-6

29-30-36-38

R6-R7-R11-R13

R17-R25

-

65

Дефлекторы

разбрасывателя

соломенной сечки

7-35

R13-R16

-

80

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

45

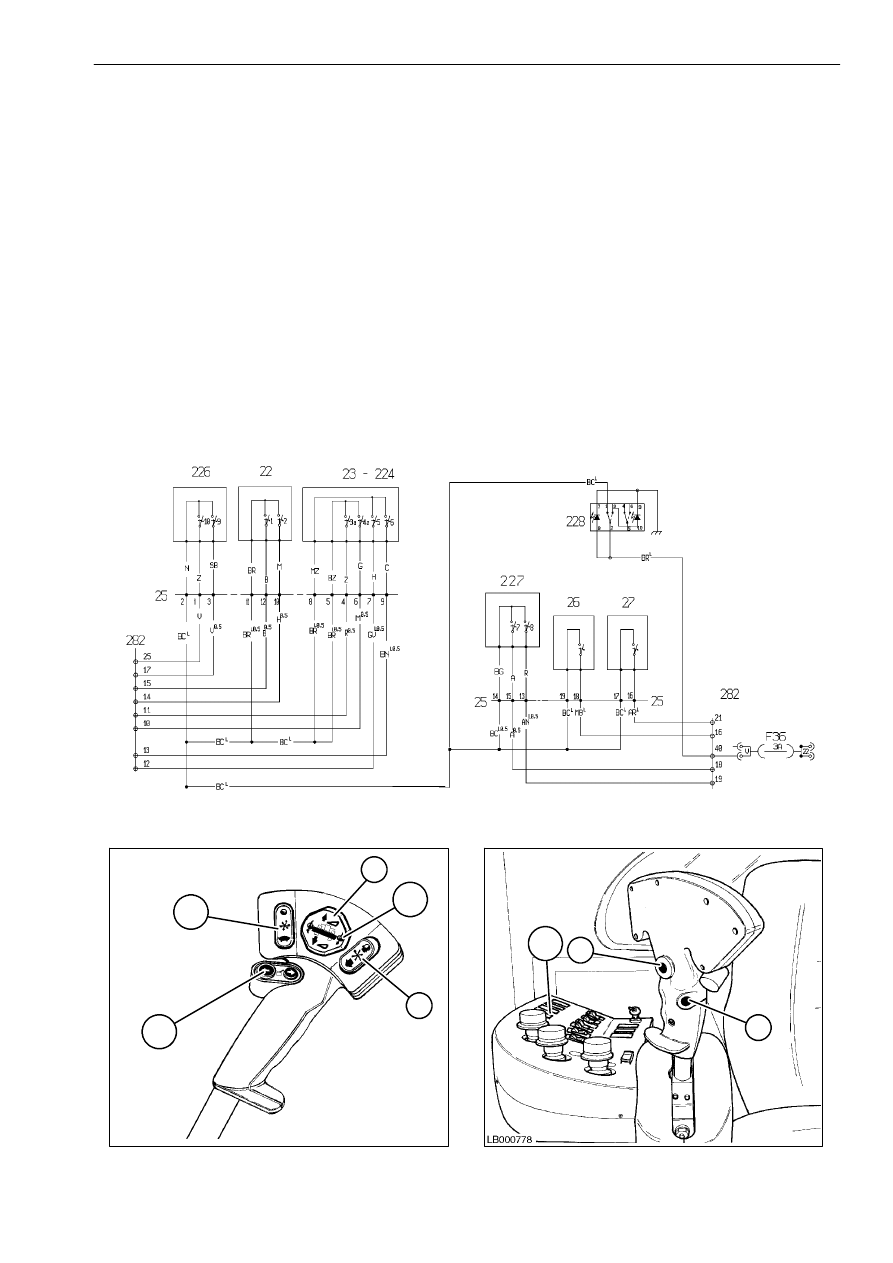

МНОГОФУНКЦИОНАЛЬНЫЙ РЫЧАГ

Рис.

22.

Кнопка вертикальной регулировки мотовила

62

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

23.

Кнопка вертикальной регулировки жатки

62

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25.

Разъем многофункционального рычага

-

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

26.

Кнопка управления движением мотовила назад

63

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

27.

Кнопка управления движением мотовила вперед

63

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

224. Кнопка вертикальной регулировки жатки

62

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

226. Кнопка управления положением разгрузочной трубы

62

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

227.

Кнопка регулировки вращения мотовила

62

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

228. Переключатель отключения управления от многофункционального рычага

63

. . . . . . . . . . . . . .

62

63

226

227

224

22

23

27

26

228
