Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 97
РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ
30

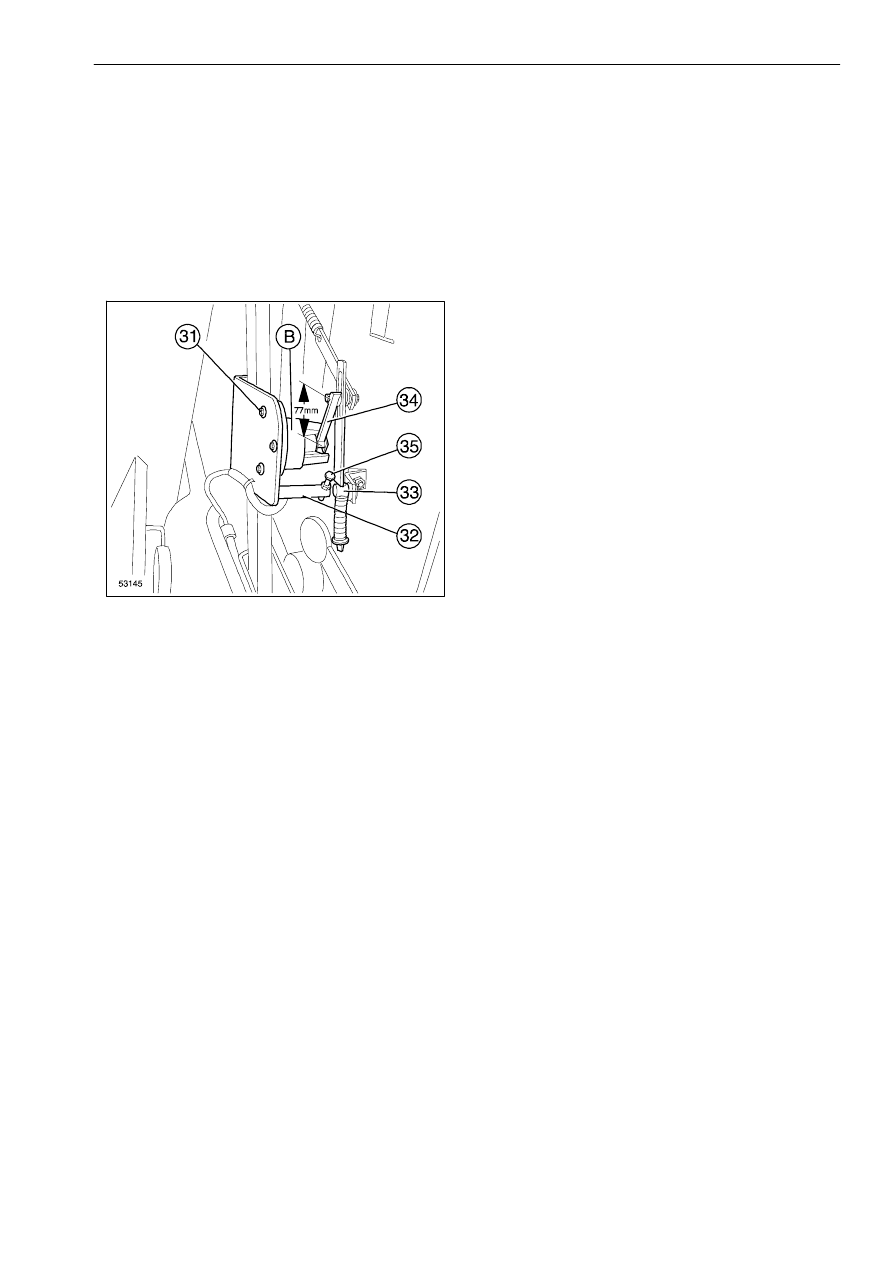

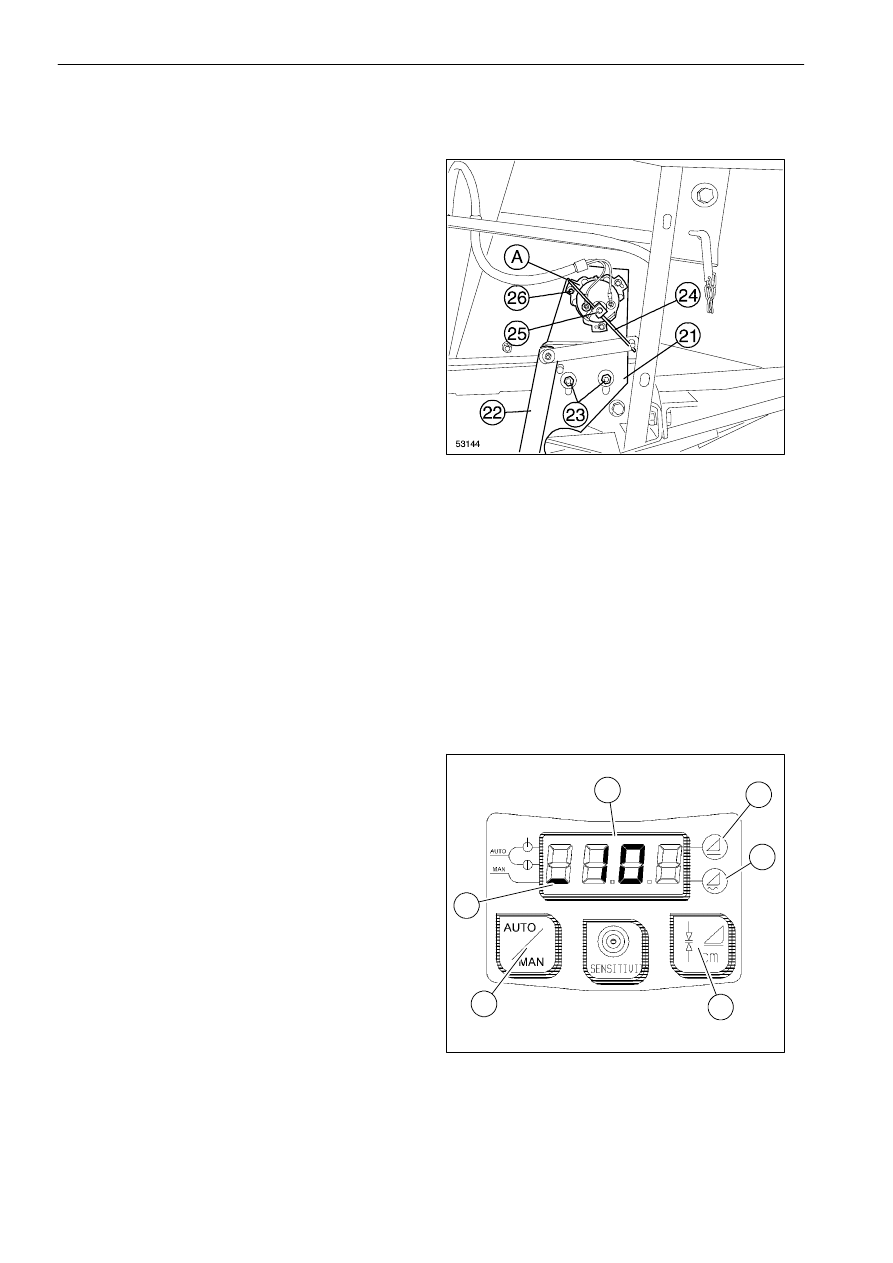

РЕГУЛИРОВКА РЕОСТАТА СИСТЕМЫ TERRA CONTROL ДЛЯ УПРАВЛЕНИЯ ЖАТКОЙ

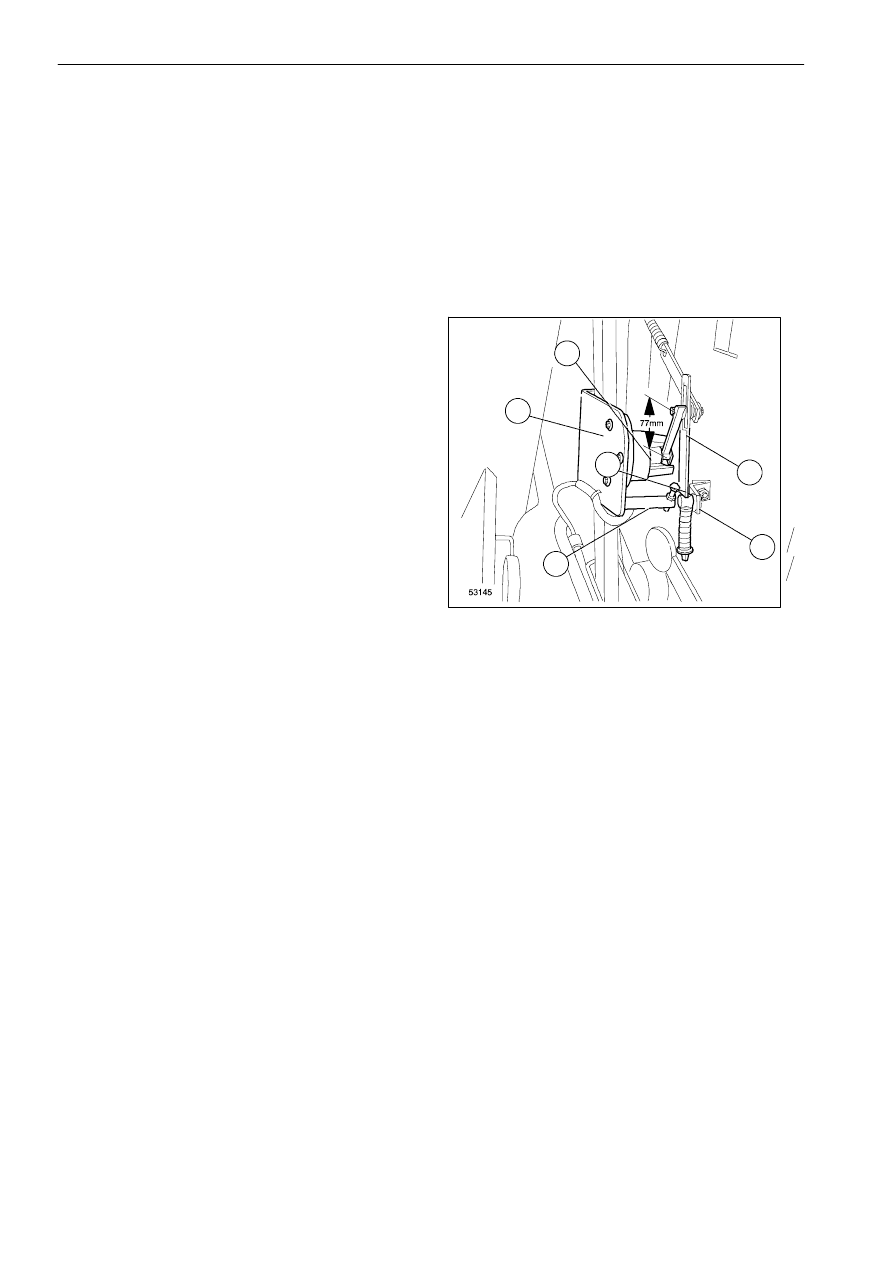

Рисунки 46 и 47
Регулировка реостата выполняется следующим
образом:
1.
поднять
жатку,
так
чтобы
подвижные
салазки были полностью открыты (рис. 42).
2. Установить предохранительные фиксаторы
на цилиндрах механизма подъема жатки и
остановить двигатель.
3. Отрегулировать
положение
держателя
реостата (21) на рычаге (22) регулировки
реостата, для чего необходимо ослабить
винты крепления (23).
4. Отрегулировать длину рычага реостата (24)
на 65
÷75 мм, для чего ослабить винт (25).

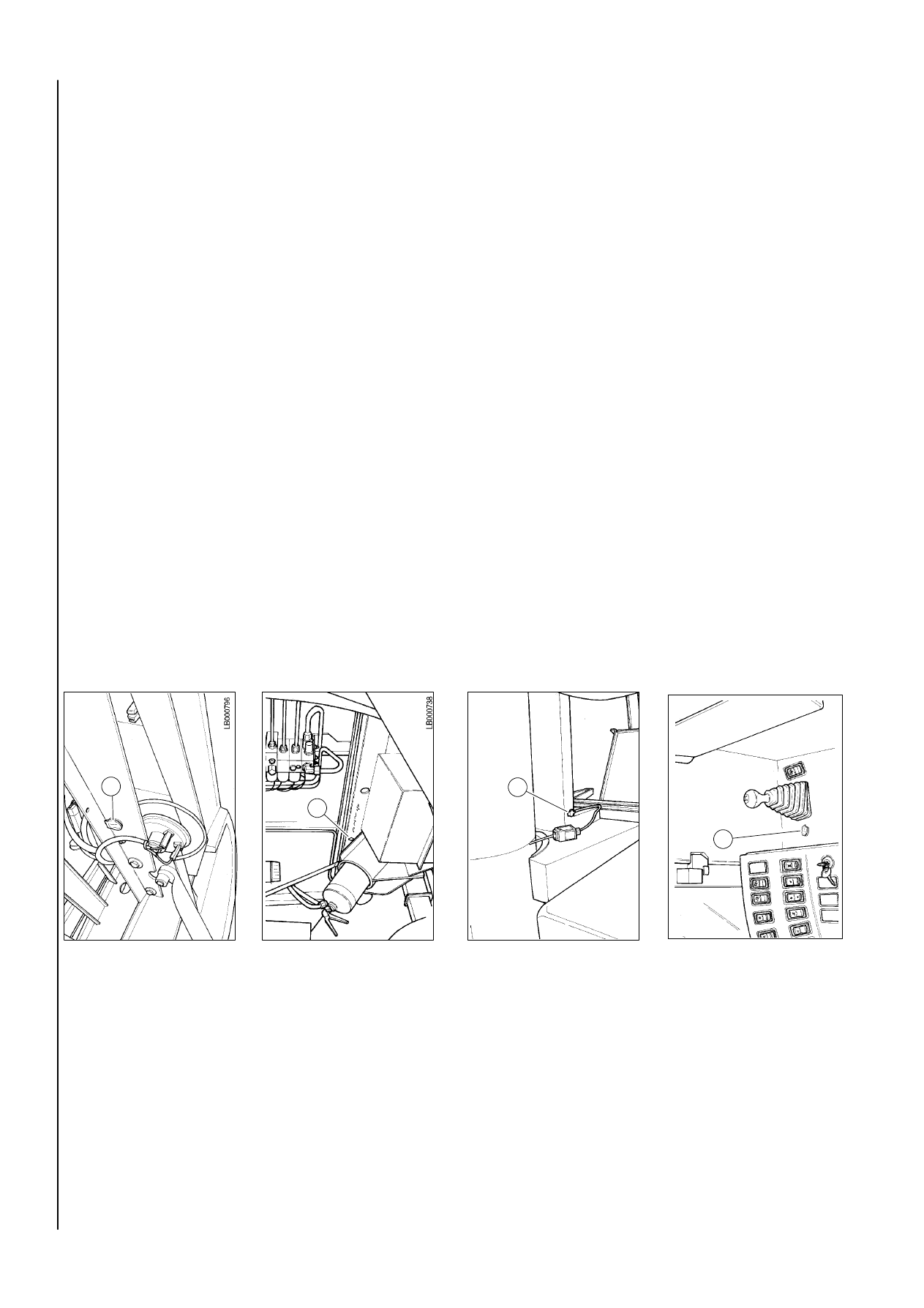

5. Настроить систему Terra-Control на омметре,
для этого выполнить следующее:
при выключенной системе контроля (ключ
зажигания в положении останова), нажать
клавишу AUTO/MAN (2), затем, удерживая
клавишу
нажатой,
повернуть
ключ
зажигания на первую прорезь, отпустить
ключ; таким образом, система контроля
настроена в омметре.
6. Чтобы
вызвать
индикацию
значения
реостата жатки или элеватора, нажать
клавишу AUTO/MAN, загорается сегмент (6)
для элеватора или сегмент (5) для жатки.
7.
Если
подвижные
салазки
полностью
открыты, значение реостата на дисплее (1)
должно изменяться от 18 до 20 Ом, а при
полностью закрытых салазках жот 175 до 180
Ом; таким образом, на дисплее появляется
правильная
индикация
поперечного
самоустанавливания жатки. Чтобы получить
эти значения, повернуть реостат (А) в любом
направлении после ослабления 3 винтов
крепления (26).
ПРИМЕЧАНИЕ: проверить, что при полностью
открытых или полностью закрытых салазках
рычаг регулировки реостата не сталкивается с
конечными выключателями реостата.
Аналогичное измерение сопротивления в омах
при помощи системы контроля можно провести
омметром непосредственно на реостате после
отключения
мощности
между
жаткой
и корпусом машины.
46
47
5
6
1
3
2
7
