РАЗДЕЛ 41 - РУЛЕВОЕ УПРАВЛЕНИЕ

2

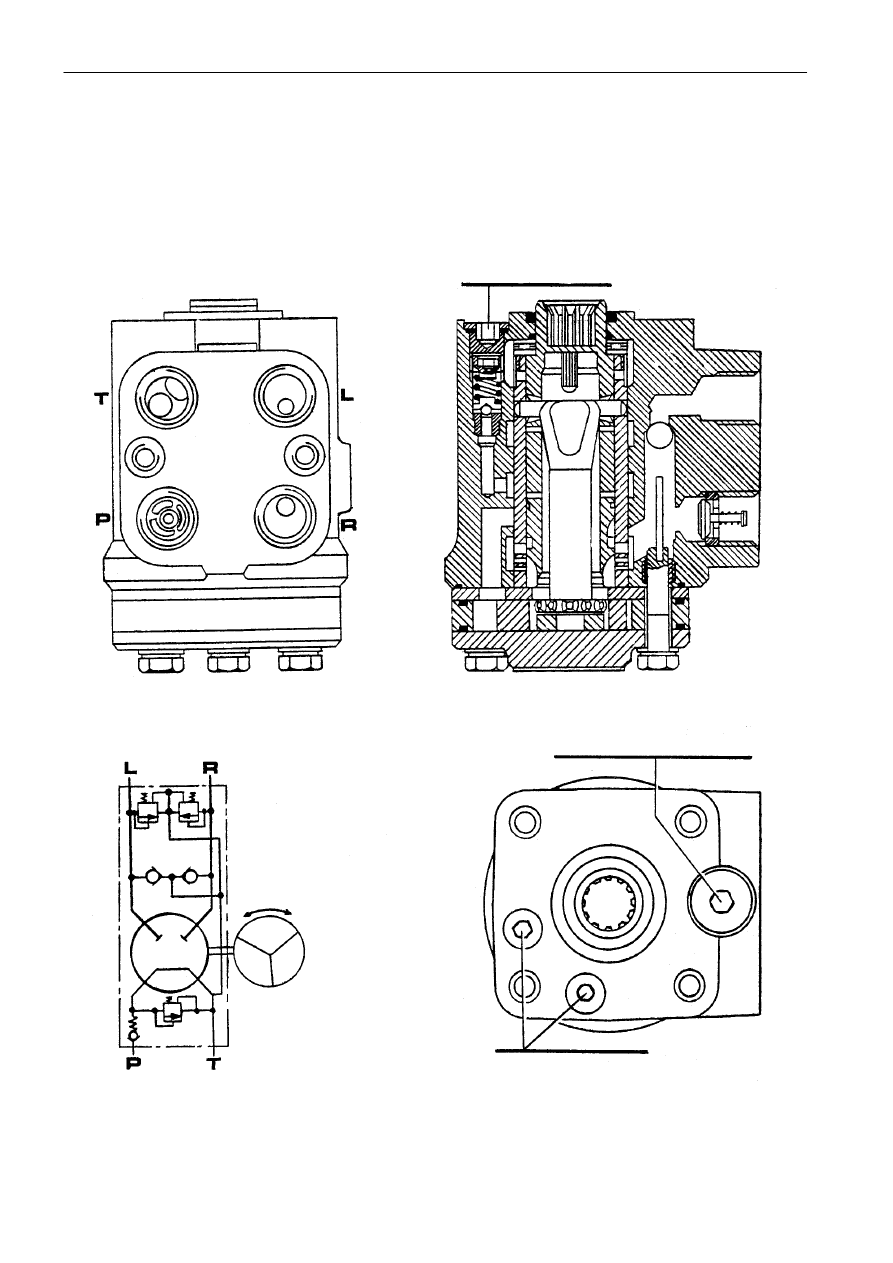

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРАВЛИЧЕСКИМ ПРИВОДОМ

ГИДРООБЪЕМНОЕ РУЛЕВОЕ УПРАВЛЕНИЕ

Предохранительный клапан

Предохранительный клапан
140 бар

Предохранительный клапан
200 бар

Предохранительные клапаны

Контрольные клапаны

Предохранительный клапан
140 бар

РАЗДЕЛ 41 - РУЛЕВОЕ УПРАВЛЕНИЕ

3

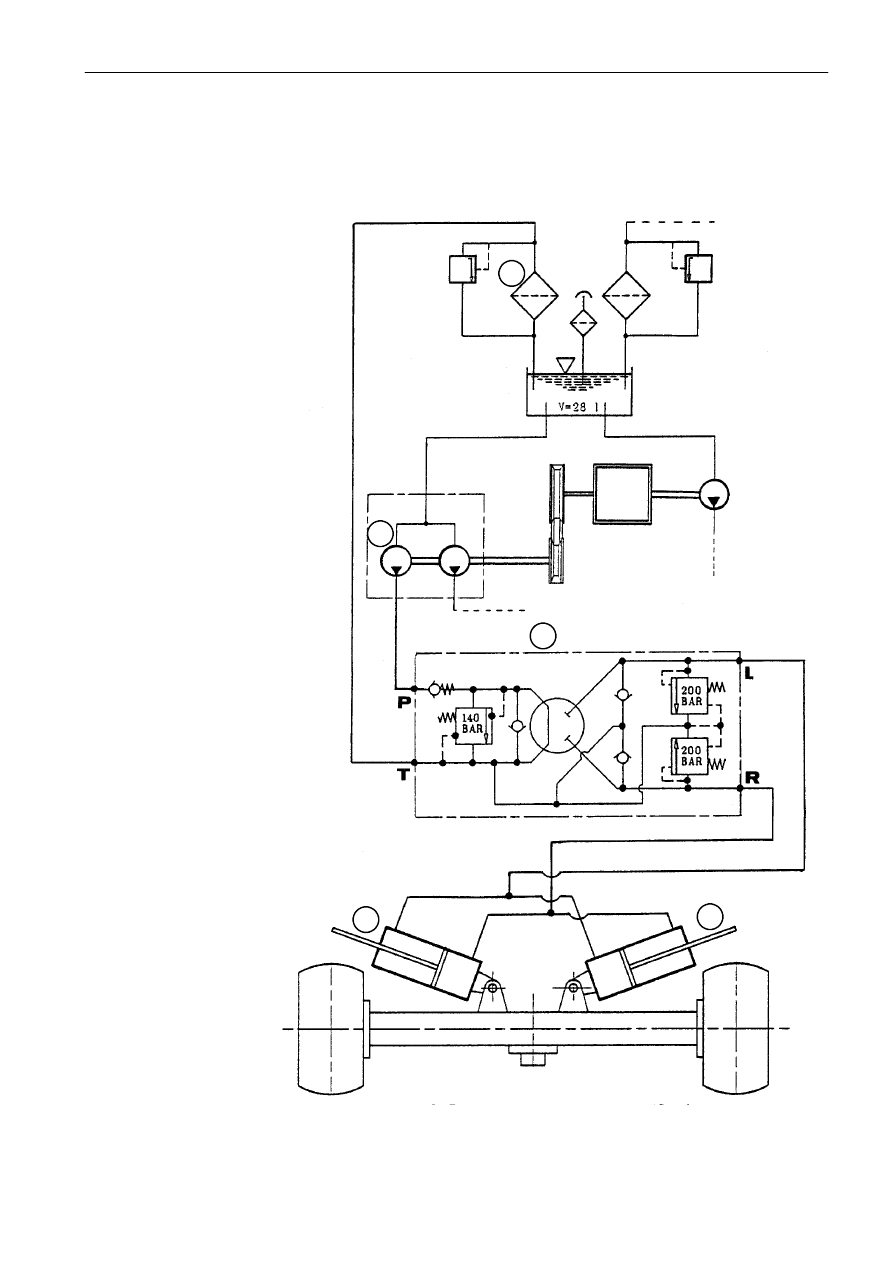

ГИДРАВЛИЧЕСКИЙ КОНТУР ГИДРООБЪЕМНОГО РУЛЕВОГО УПРАВЛЕНИЯ

ГИДРАВЛИЧЕСКАЯ СХЕМА ГИДРОСТАТИЧЕСКОГО РУЛЕВОГО УПРАВЛЕНИЯ

1

2

3

4

5

1.

фильтр с пропускной способностью
25 мкм

2.

Шестерённый насос

3.

Клапан управления гидрообъемного
рулевого управления

4.

Левый цилиндр

5.

Правый цилиндр

РАЗДЕЛ 41 - РУЛЕВОЕ УПРАВЛЕНИЕ

4

Подраздел 41 106 - РУЛЕВЫЕ ТЯГИ

Операция 4110620
Соединительные тяги
управляемых колес -
Регулировка рулевого
управления

Управляемые колеса должны иметь правильное
схождение

во

избежание

преждевременного

износа шин и облегчения перемещения по дороге.

Расстояние

между

управляемыми

колесами

спереди

должно

быть

меньше,

чем

сзади

(при движении комбайна вперед).
Для

проверки

схождения

колес

и,

при

необходимости,

его

регулировки,

выполните

следующие действия:

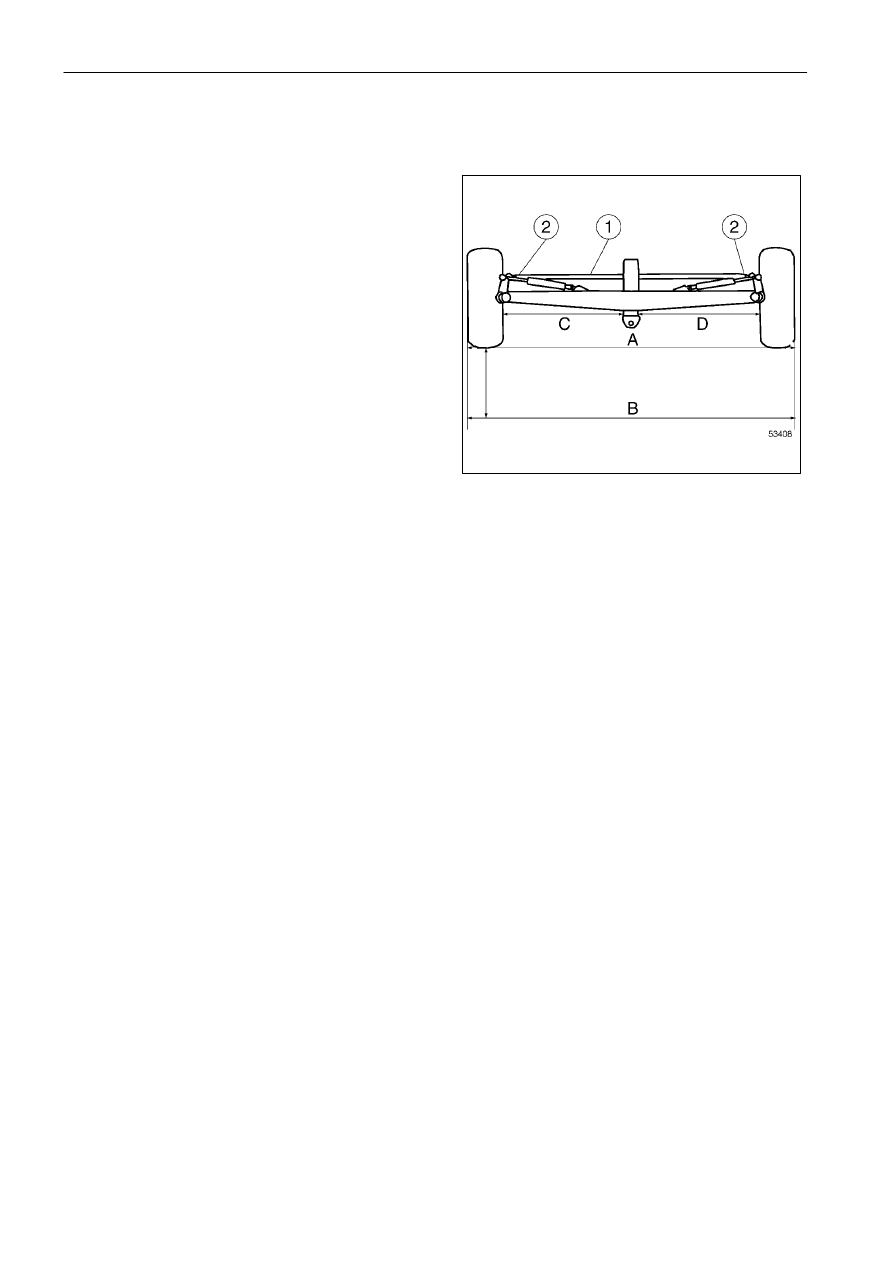

1. включите ручной тормоз и поднимите ось

таким образом, чтобы колеса оторвались
от земли;

2. выпрямите управляемые колеса с помощью

руля таким образом, чтобы расстояние С было
равно расстоянию D;

3. поместите два стержня на наружной стороне

двух шин, по осевой линии;

4. расстояние A между двумя шинами должно

быть на 5 мм меньше, чем расстояние B,
измеренное сзади, на расстоянии 1000 мм.
При необходимости отрегулируйте поперечную
тягу (1), для этого выкрутите или вкрутите ее,
предварительно ослабив гайки (2).
Затем затяните гайки шаровых шарниров.

1

РАЗДЕЛ 44 - ОСЬ И КОЛЕСА

1

Раздел 44 - ОСЬ И КОЛЕСА

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

44 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Чертежи

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

44 151

Задняя ось

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

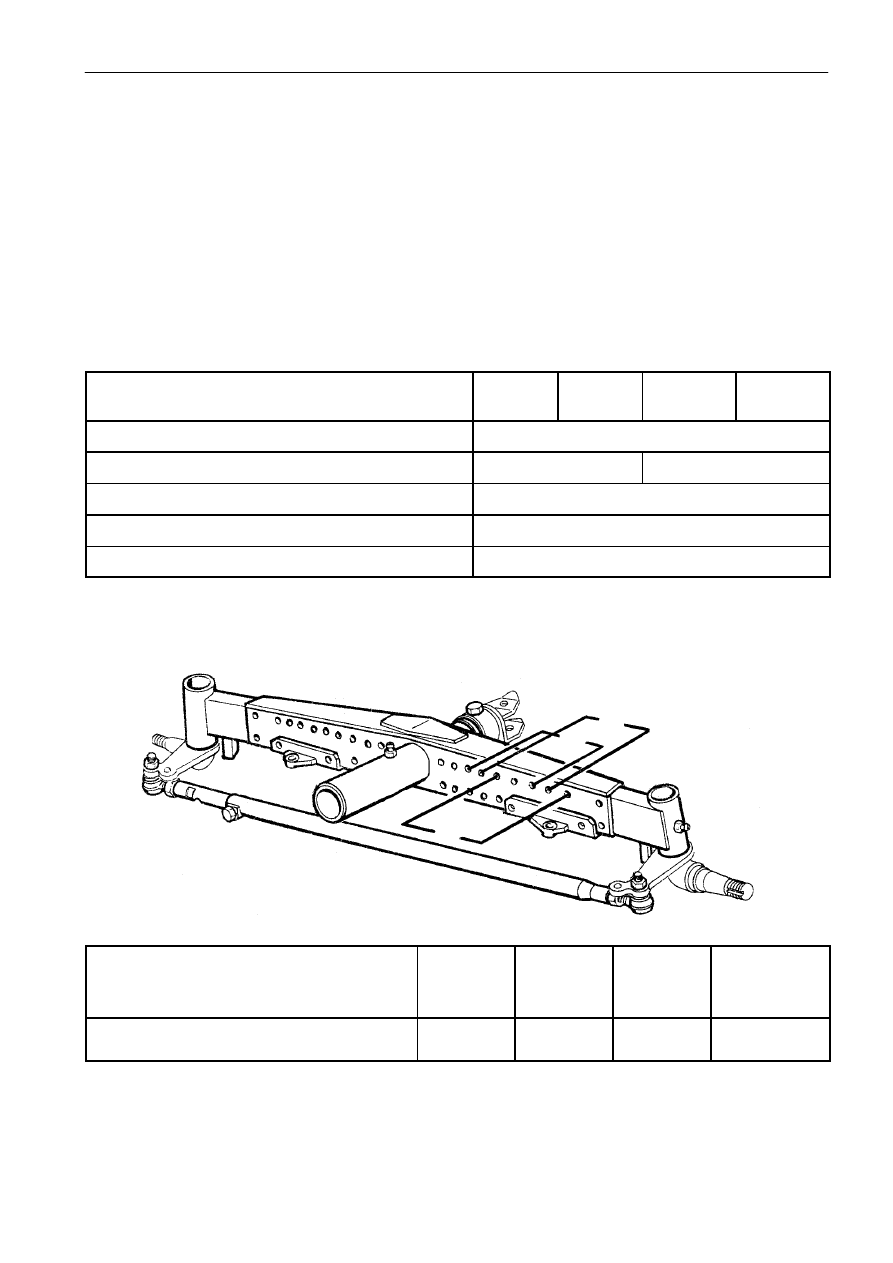

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ЗАДНЯЯ ОСЬТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

5

6

5AL

6AL

Регулируемая ось

Стандартное

Полноприводная ось

По желанию

Стандартное

Шейки оси

С бронзовыми втулками

Соединительная тяга

Регулируемая, с заданными положениями

Шаровые шарниры

Самосмазывающиеся

РЕГУЛИРУЕМАЯ ЗАДНЯЯ ОСЬ

P3

P1

P2

ПОЛОЖЕНИЕ ТЕЛЕСКОПИЧЕСКОЙ ТЯГИ

Задние колеса и

конструктивные положения разной

ширины оси

5

5AL

6

6AL

460/70 R 24

P1 - P2

P1 - P2

P3

P3

ПРИМЕЧАНИЕ:

затяните все винты (P) крепления телескопических тяг моментом 220 Нм.
