РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

14

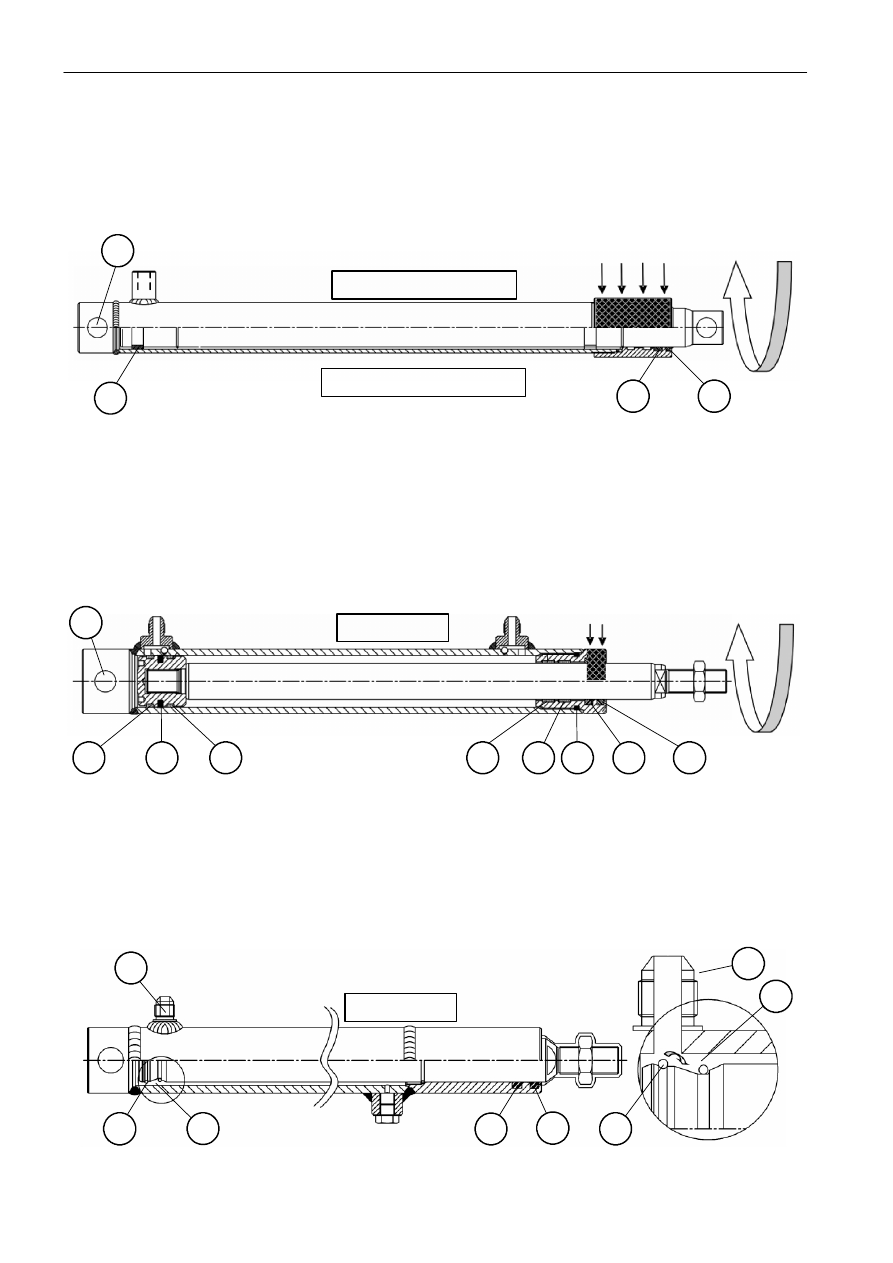

C1, C2, (C3) - ЦИЛИНДР ЫПОДЪЕМА ЖАТКИ

Чтобы снять цилиндр, воспользуйтесь штифтовым ключом. Отверните указанные крепежные элементы
(при необходимости вставьте штифт в отверстие A, чтобы предотвратить проворачивание цилиндра),
затем извлеките шток.

A

1

2

3

5 - 6 322674100

5 - 6 AL 323076400

C4. - ЦИЛИНДР РЕГУЛИРОВКИ ВЕРТИКАЛЬНОГО ПОЛОЖЕНИЕ МОТОВИЛА - ПРАВАЯ СТОРОНА

Чтобы снять цилиндр, воспользуйтесь штифтовым ключом. Отверните указанные крепежные элементы
(при необходимости вставьте штифт в отверстие A, чтобы предотвратить проворачивание цилиндра),
затем извлеките шток.

A

1

322856800

2

3

8

7

6

5

4

C5. - ЦИЛИНДР РЕГУЛИРОВКИ ВЕРТИКАЛЬНОГО ПОЛОЖЕНИЯ МОТОВИЛА - ЛЕВАЯ СТОРОНА

Чтобы снять шток цилиндра, установите пружинное кольцо C перед разъемом D. Пружинное кольцо
C ставляется в канавку E, это позволяет вытащить шток.

D

C

C

322165400

2

E

1

E

D

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

15

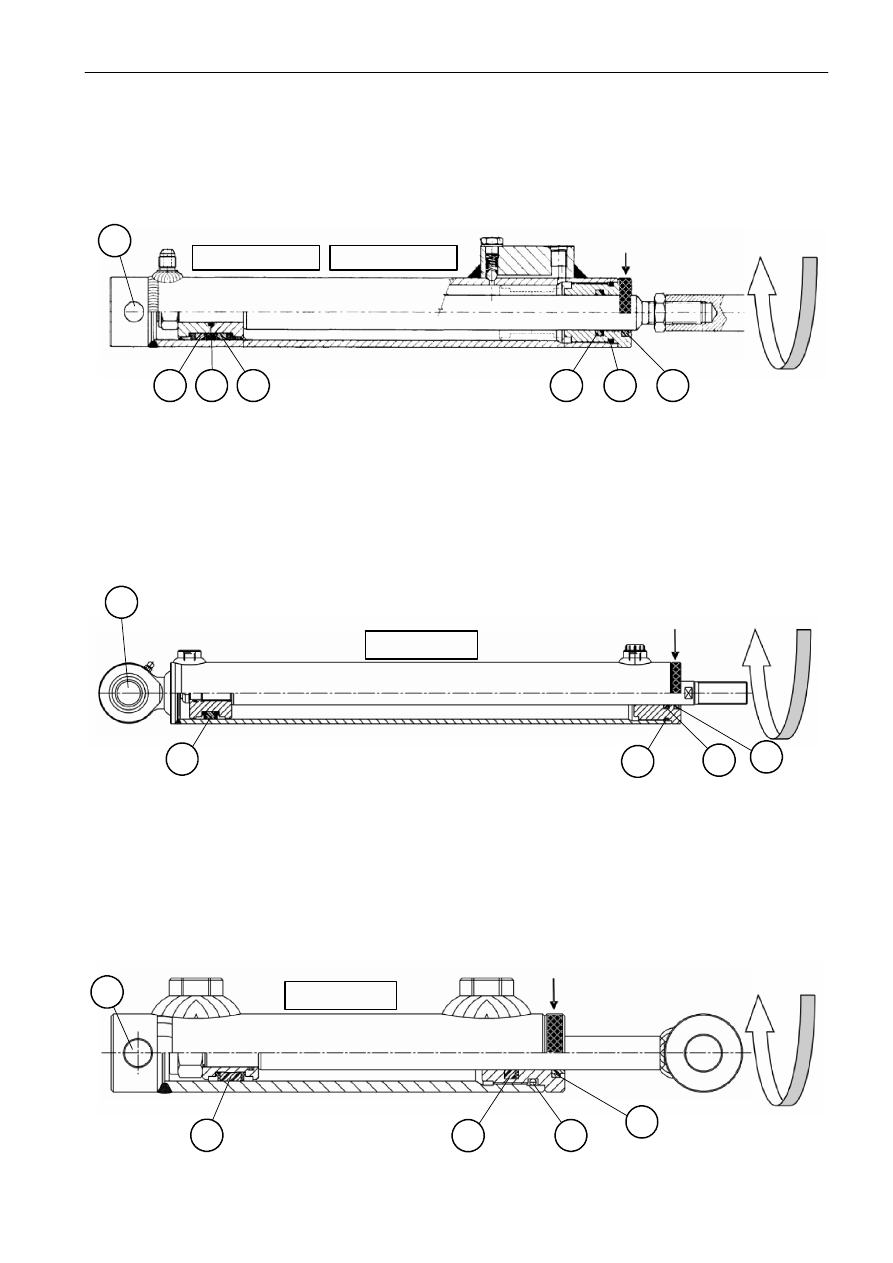

C6,C7. - ЦИЛИНДР ДВИЖЕНИЯ МОТОВИЛА ВПЕРЕД И НАЗАД - ПРАВАЯ И ЛЕВАЯ СТОРОНЫ

Чтобы снять цилиндр, воспользуйтесь штифтовым ключом. Отверните указанные крепежные элементы
(при необходимости вставьте штифт в отверстие A, чтобы предотвратить проворачивание цилиндра),
затем извлеките шток.

A

1

G. 322542700

D. 322543000

2

3

4

5

6

C8. - ЦИЛИНДР РЕГУЛИРОВКИ ПОЛОЖЕНИЯ РАЗГРУЗОЧНОЙ ТРУБЫ

Чтобы снять цилиндр, воспользуйтесь штифтовым ключом. Отверните указанные крепежные элементы
(при необходимости вставьте штифт в отверстие A, чтобы предотвратить проворачивание цилиндра),
затем извлеките шток.

A

1

3

4

322869600

2

C9, C10, C11, C12.

-

ЦИЛИНДРЫ ВКЛЮЧЕНИЯ МОЛОТИЛКИ, ЖАТКИ И СОЛОМОРЕЗКИ

Чтобы снять цилиндр, воспользуйтесь штифтовым ключом. Отверните указанные крепежные элементы
(при необходимости вставьте штифт в отверстие A, чтобы предотвратить проворачивание цилиндра),
затем извлеките шток.

A

1

3

4

322770900

2

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

16

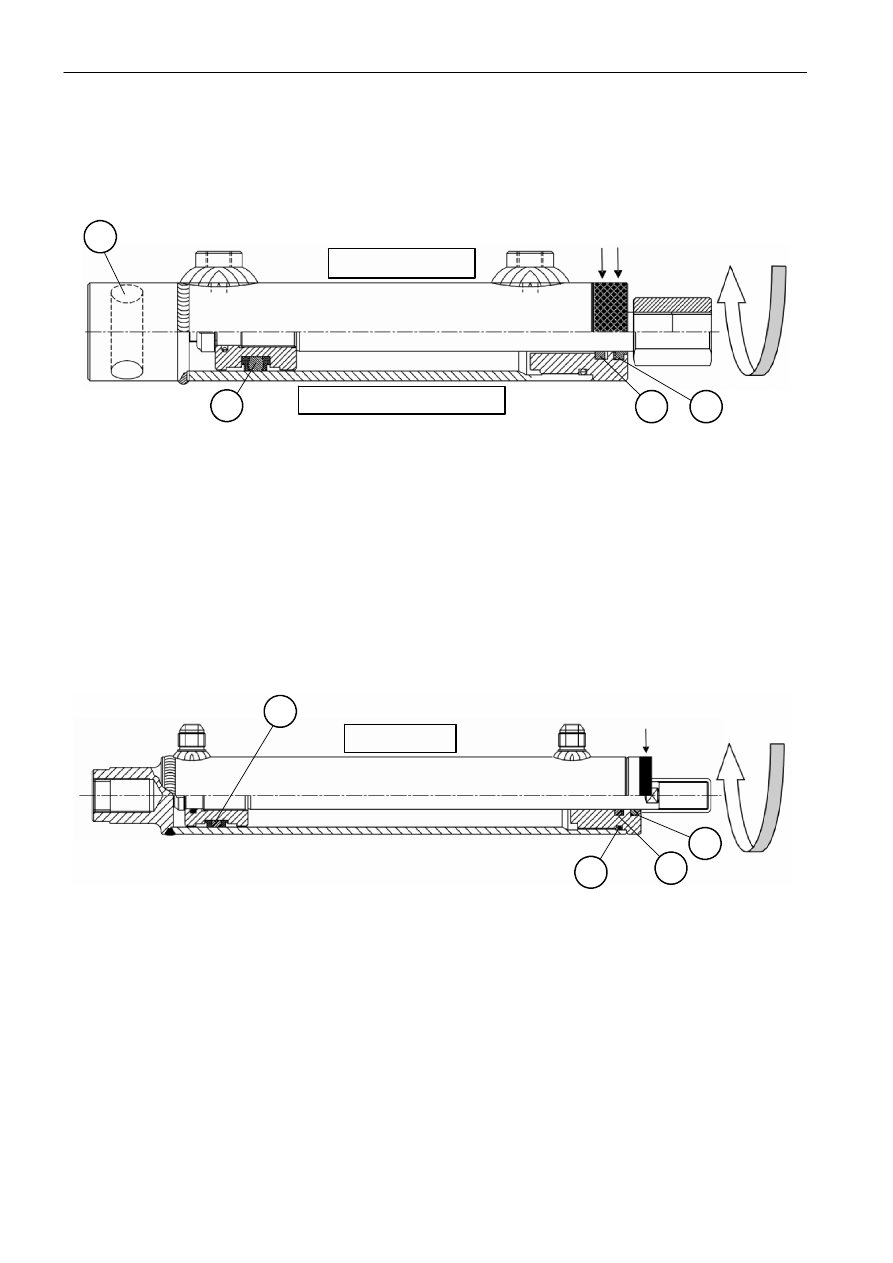

C14. - ЦИЛИНДР БОКОВОГО САМОУСТАНАВЛИВАНИЯ ЖАТКИ

Чтобы снять цилиндр, воспользуйтесь штифтовым ключом. Отверните указанные крепежные элементы
(при необходимости вставьте штифт в отверстие A, чтобы предотвратить проворачивание цилиндра),
затем извлеките шток.

A

1

2

3

5 - 6 322773900

5 - 6 AL 322544000

C15. - ЦИЛИНДР УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

Чтобы снять цилиндр, воспользуйтесь штифтовым ключом. Отверните указанные крепежные элементы
и извлеките шток.

323090600

1

2

3

4

РАЗДЕЛ 41 - РУЛЕВОЕ УПРАВЛЕНИЕ

1

Раздел 41 - РУЛЕВОЕ УПРАВЛЕНИЕ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

41 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Сечения и схемы

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

41 106

Рулевые тяги

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ

5

5AL

6

6AL

Производительность насоса
рулевой системы

л/мин

14

Усилитель руля

тип

OSPC 125

Калибровка клапана ограничения
давления

бар

140

Калибровка предохранительного
клапана

бар

200

Тип масла, используемого в системе

BP SUPER HYDRAULIC 46

Используемое масло

Машинное масло

Тип оси

Регулируемая

Цилиндры рулевой системы

кол-во

2
