РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

2

ГИДРАВЛИЧЕСКИЙ НАСОС, ОБЕСПЕЧИВАЮЩИЙ ЭЛЕКТРОГИДРАВЛИЧЕСКОЕ УПРАВЛЕНИЕ,
УСИЛЕНИЕ РУЛЕВОГО УПРАВЛЕНИЯ И УПРАВЛЕНИЕ ЖАТКОЙ

Тип насоса

с тремя наборами шестерен и переменной

производительностью

Трансмиссия

тип ремня

Частота вращения насоса

2380 об/мин

Производительность секции насоса управления жаткой

25,5 л/мин

Производительность секции насоса управления жаткой
с водо-водяным тепловым насосом

33,5 л/мин

Производительность секции насоса усилителя рулевого
управления

14 л/мин

Производительность секции насоса
электрогидравлического управления

4,5 л/мин

РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН ПРИВОДА ЖАТКИ

Тип распределительного клапана

моноблочный, с электромагнитными клапанами одностороннего

и двустороннего действия

Тип электромагнитного клапана

нормально открытый (1 шт.) - нормально закрытый (5 шт.)

Нормально открытые
электромагнитные клапаны
одностороннего действия

золотниковый электромагнитный клапан

Нормально закрытые
электромагнитные клапаны
одностороннего действия

подъем/опускание жатки

подъем/опускание мотовила

Нормально закрытые
электромагнитные клапаны
двустороннего действия

движение мотовила вперед/назад

ВАРИАТОР БИТЕРА И УПРАВЛЯЮЩИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН
С ЭЛЕКТРОГИДРАВЛИЧЕСКИМ УПРАВЛЕНИЕМ

Тип распределительного клапана

моноблочный, с электромагнитными клапанами одностороннего

и двустороннего действия

Тип электромагнитного клапана

нормально открытый (1 шт.) - нормально закрытый (7 шт.)

Нормально открытые
электромагнитные клапаны
одностороннего действия

золотниковый электромагнитный клапан

Нормально закрытые
электромагнитные клапаны
одностороннего действия

Повышение частоты вращения битера - уменьшение частоты

вращения битера

Нормально закрытые
электромагнитные клапаны
двустороннего действия

открытие/закрытие поворотной трубы

включение и выключение молотилки

включение/отключение разгрузки зернового бункера

включение/отключение жатки

включение/отключение соломорезки (дополнительное

оборудование)

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

3

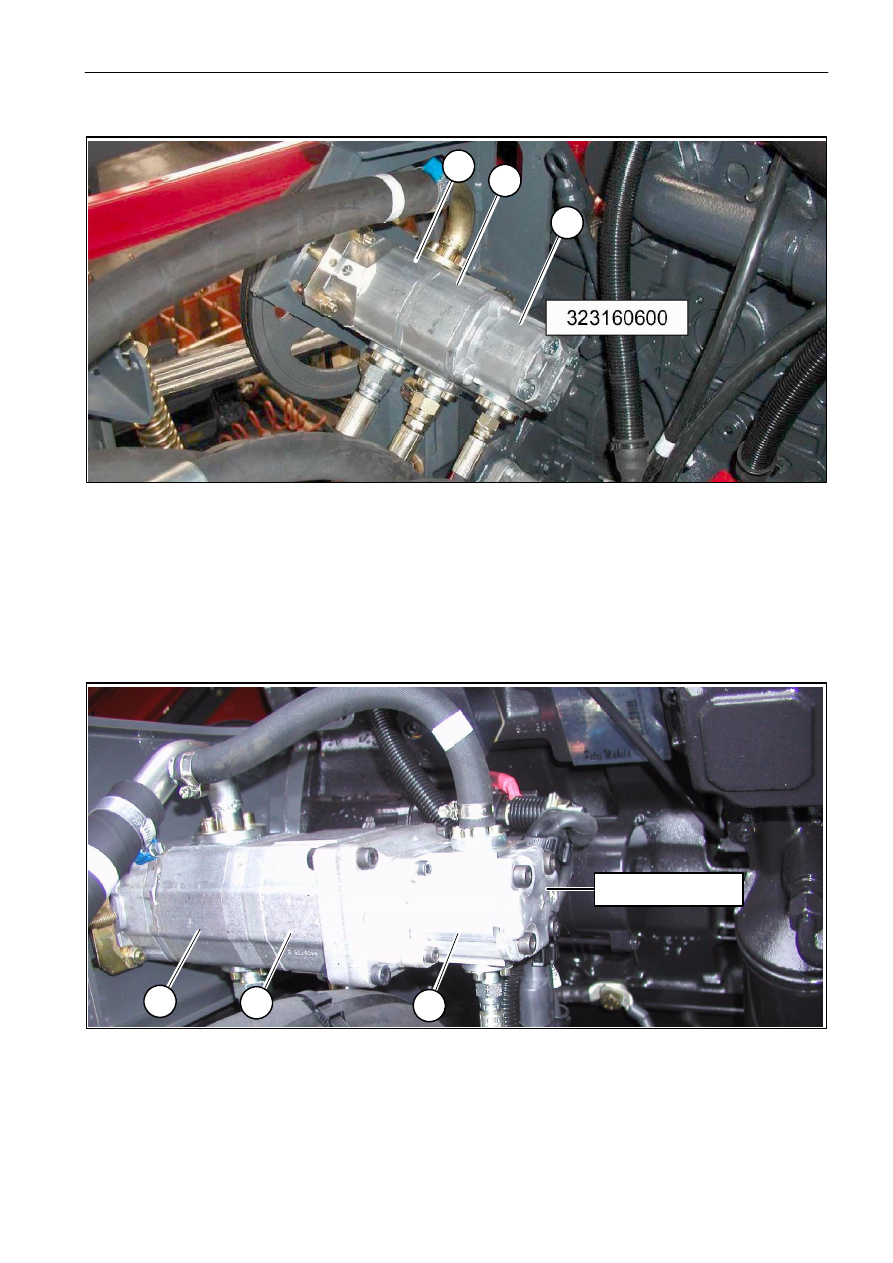

ТРЕХСТУПЕНЧАТЫЙ

ГИДРАВЛИЧЕСКИЙ НАСОС - Модели5 - 5AL - 6 - 6 AL

1

P1

P2

P3

P1 - Рабочий насос 25,5 л/мин. - включает правый боковой управляющий клапан жатки (макс. 200 бар).
P2 - Насос усилителя рулевого управления 14 л/мин. (макс. 140 бар).
P3 - Рабочий насос 25,5 л/мин. - включает левый управляющий клапан электрогидравлического

управления (85 бар).

ТРЕХСТУПЕНЧАТЫЙ

ГИДРАВЛИЧЕСКИЙ НАСОС - только для моделей 5 - 5AL - 6 - 6 AL

с водо-водяным тепловым насосом (WWHP)

2

P1

P2

P3

P1

P2

P3

323208700

P1 - Рабочий насос 25,5 л/мин. - включает правый боковой управляющий клапан жатки (макс. 200 бар).
P2 - Насос усилителя рулевого управления 14 л/мин. (макс. 140 бар).
P3 - Рабочий насос 25,5 л/мин. - включает левый управляющий клапан электрогидравлического

управления (85 бар).

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

4

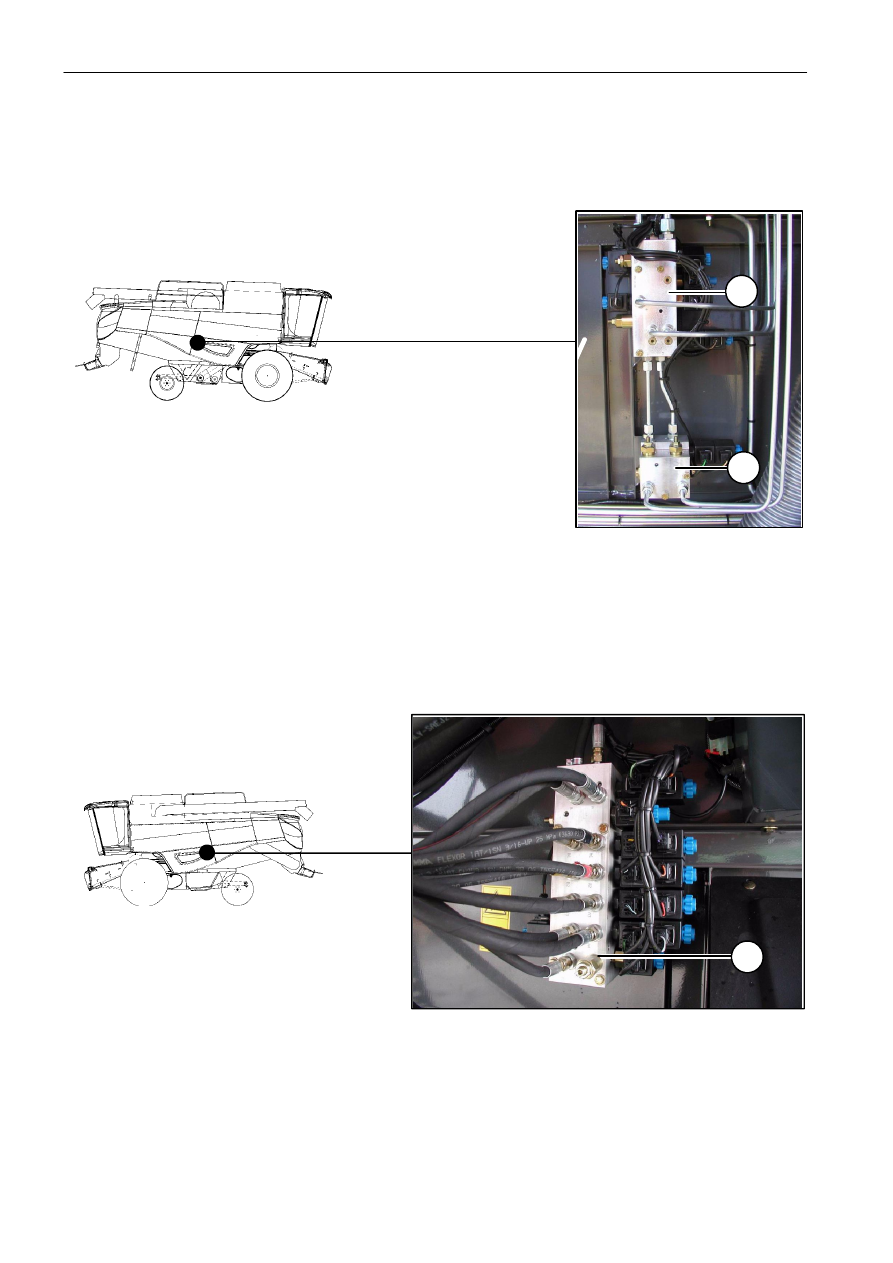

РАСПОЛОЖЕНИЕ УПРАВЛЯЮЩЕГО КЛАПАНА

D1

D1a

3

4

D2

- управляющий клапан вращения вариатора

битера, положения разгрузочной трубы и
электрогидравлического управления8

D1а.

- управляющий клапан бокового движения жатки

D2

D1.

- управляющий клапан привода жатки

D1a

D1

5

Р

А

З

Д

Е

Л

3

5

-

Г

ИДР

А

ВЛ

ИЧ

Е

С

КИЕ

СИСТ

Е

М

Ы

327

20

1

092

-0

1

-

2007

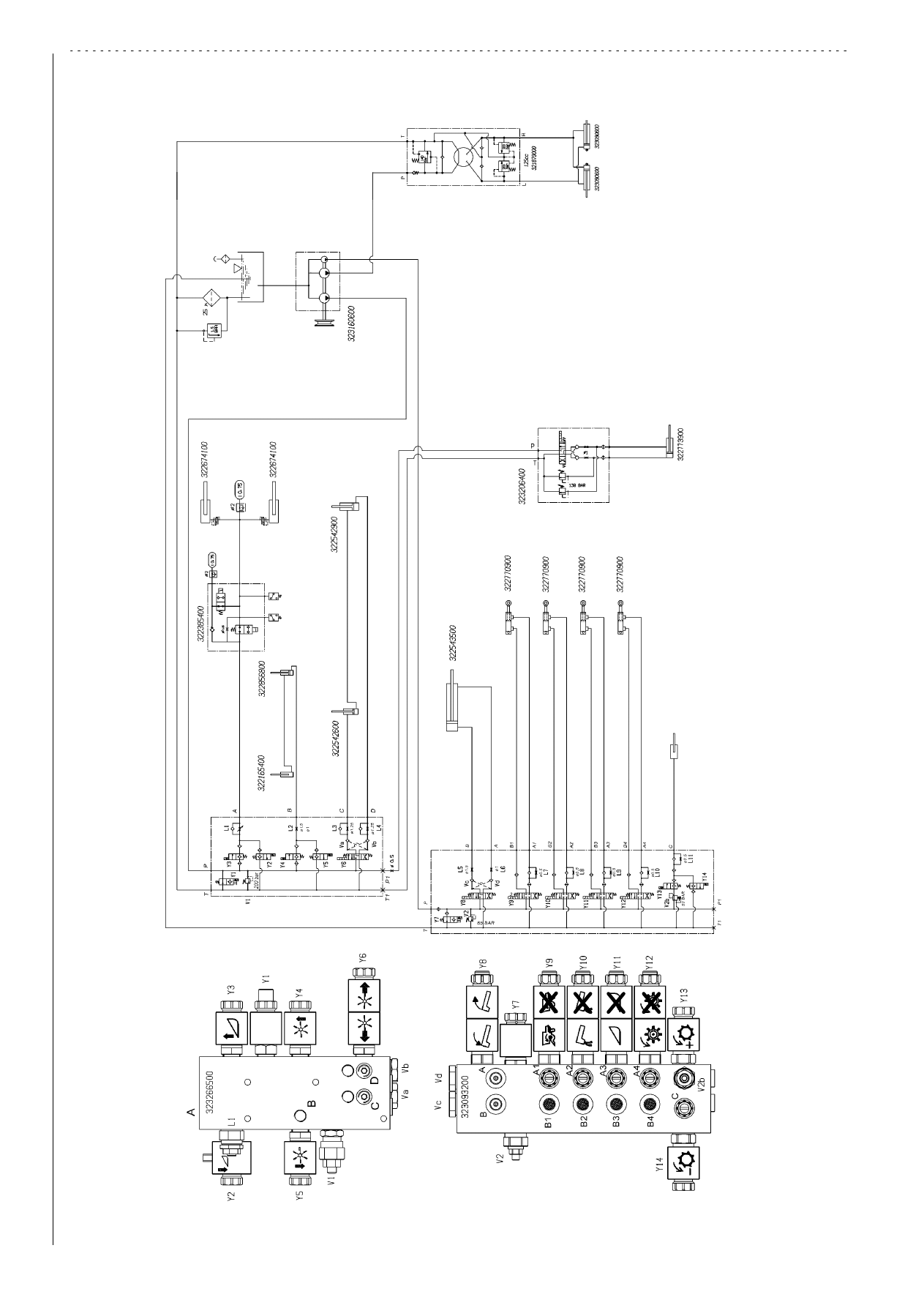

СХ

Е

М

А

Г

ИДР

АВЛИЧ

Е

С

К

О

Г

О

У

П

Р

АВЛЕ

НИЯ
