Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 69

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

51

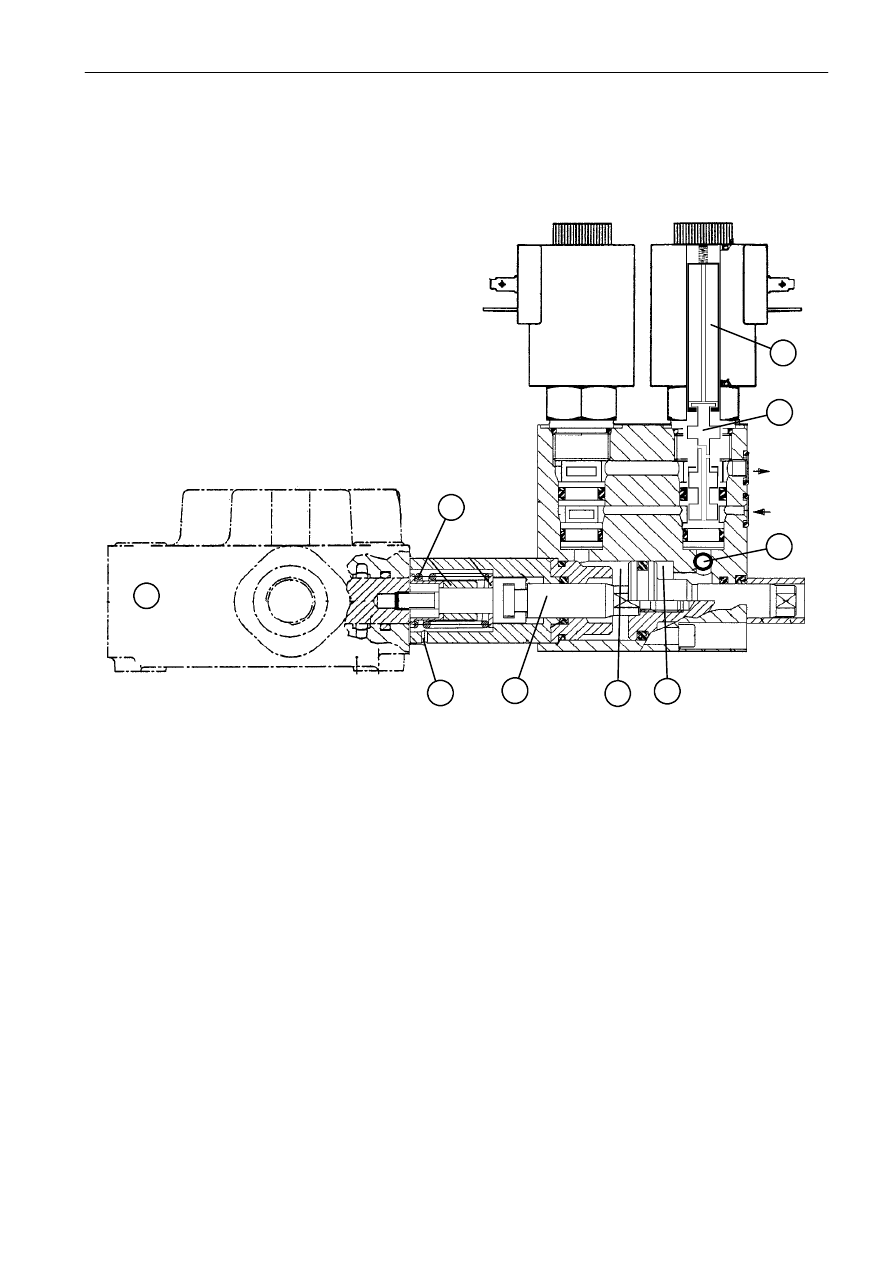

УПРАВЛЕНИЕ КЛАПАНОМ ВЫРАВНИВАНИЯ (только для моделей 5AL и 6AL)

1

P.

Канал подачи масла от гидростатического питающего насоса (20 бар)

T.

Канал возврата масла в гидростатический резервуар

1.

Корпус клапана управления выравниванием

2.

Наружная камера цилиндра управляющего клапана

3.

Внутренняя камера цилиндра управляющего клапана

4.

Приводной шток управляющего клапана

5.

Пружина, которая обеспечивает перемещение штока в нейтральное положение, когда
электромагнитные клапаны находятся в закрытом положении

6.

Сливное отверстие

7.

Элемент управляющего распределительного клапана

8

Шток управляющего распределительного клапана

9

Соединение для линии, которая управляет открытием запорного клапана опускания
машины

T

P

2

3

4

5

7

8

6

9

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

52

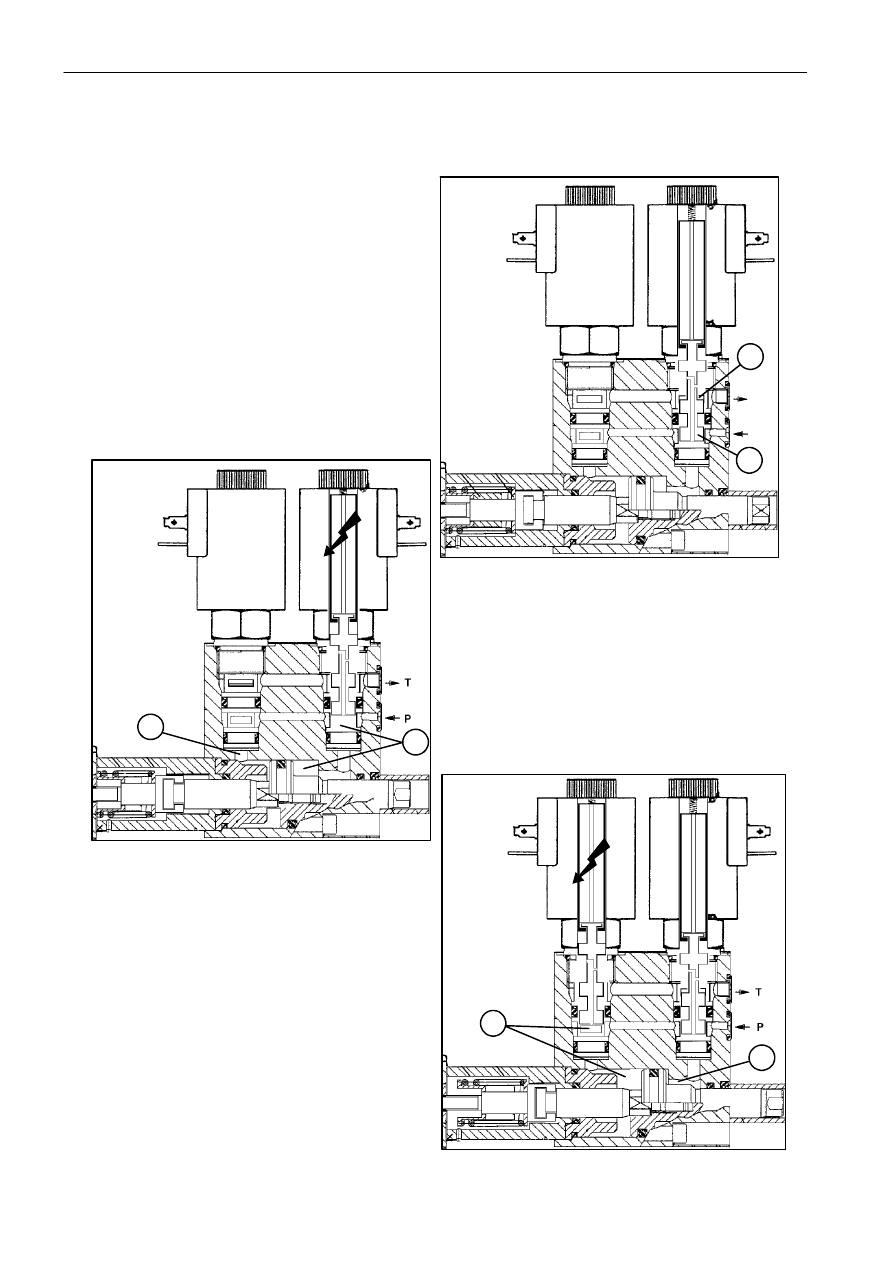

РАБОТА КЛАПАНА УПРАВЛЕНИЯ И ВЫРАВНИВАНИЯ

P

T

1) Электромагнитные

клапаны

и

управляющий

клапан

в

закрытом

положении. Масло не поступает в канал P,
так как элементы (1) закрыты
-

Масло

может

поступать

через

цилиндр

управляющего клапана (через отверстие (2)),
и канал T для переключения управляющего
клапана в закрытое положение.

2) Включение питания внешнего
электромагнитного клапана
Элемент управляющего клапана
перемещается, обеспечивая подачу масла
во внешнюю камеру (1) цилиндра клапана
управления выравниванием.
- масло во внутренней камере проходит
через отверстие (2) и канал T внутреннего
электромагнитного клапана. При этом
обеспечивается свободное перемещение
штока цилиндра клапана, который
управляет выравниванием.

3) Включение питания внутреннего
электромагнитного клапана
Происходят перемещения, противоположные
описанным выше.
Шток управляющего клапана перемещается,
и масло поступает во внутреннюю камеру (1)
цилиндра клапана управления выравниванием.
- Масло из наружной камеры вытекает через
отверстие (2) и канал T наружного
электромагнитного клапана, обеспечивая
свободное перемещение штока клапана
управления выравниванием.

2

1

1

2

2

1

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

53

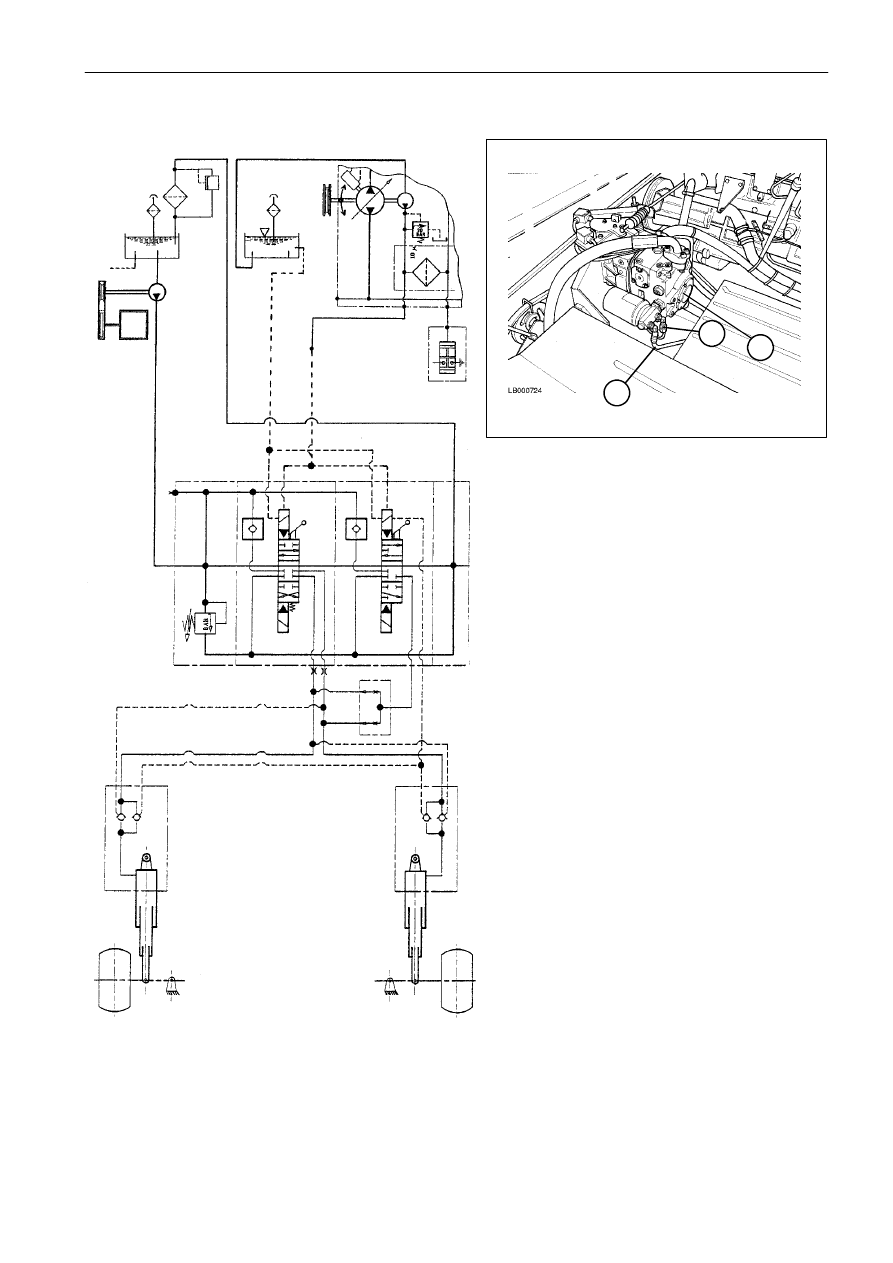

Подраздел 35 625 - КОНТУР ВЫРАВНИВАНИЯ МАШИНЫ: Модели 5AL - 6AL

1

2

3

4

5

6

7

8

9

10

11

11

12

12

A

Трубка

питания

клапана

управления

выравниванием

1.

фильтр с пропускной способностью 25 мкм

2.

Гидравлический резервуар

3.

Насос системы выравнивания

4.

Масляный резервуар гидростатического
контура

5.

Питающий

насос

гидростатического

контура

6.

Реле давления питающей линии низкого
давления

7.

Клапан управления выравниванием

8.

Вставной элемент клапана управления
поперечным выравниванием

9.

Вставной элемент клапана управления
продольным выравниванием

10. Делитель потока

11. Запорные клапаны на выравнивающих

цилиндрах

12. Двухступенчатые

телескопические

цилиндры

33

5

6

A

200

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

54

Описание работы

1. Питающий насос (5) гидростатического контура

движения

машины

вперед

обеспечивает

подачу

такого

количества

масла

в управляющие клапаны (8 и 9), которое
достаточно только для перемещения вставных
элементов и открытия запорных клапанов (11)
цилиндров (12).

2. Шестеренчатый

насос

(3)

обеспечивает

питание контура выравнивания.

3. Управление

элементом

клапана

(8)

для

поперечного

выравнивания

может

выполняться

как

автоматически

(электрическое управление) - сигналом от
блока управления выравниванием -, так и
вручную

-

при

помощи

кнопки

(13),

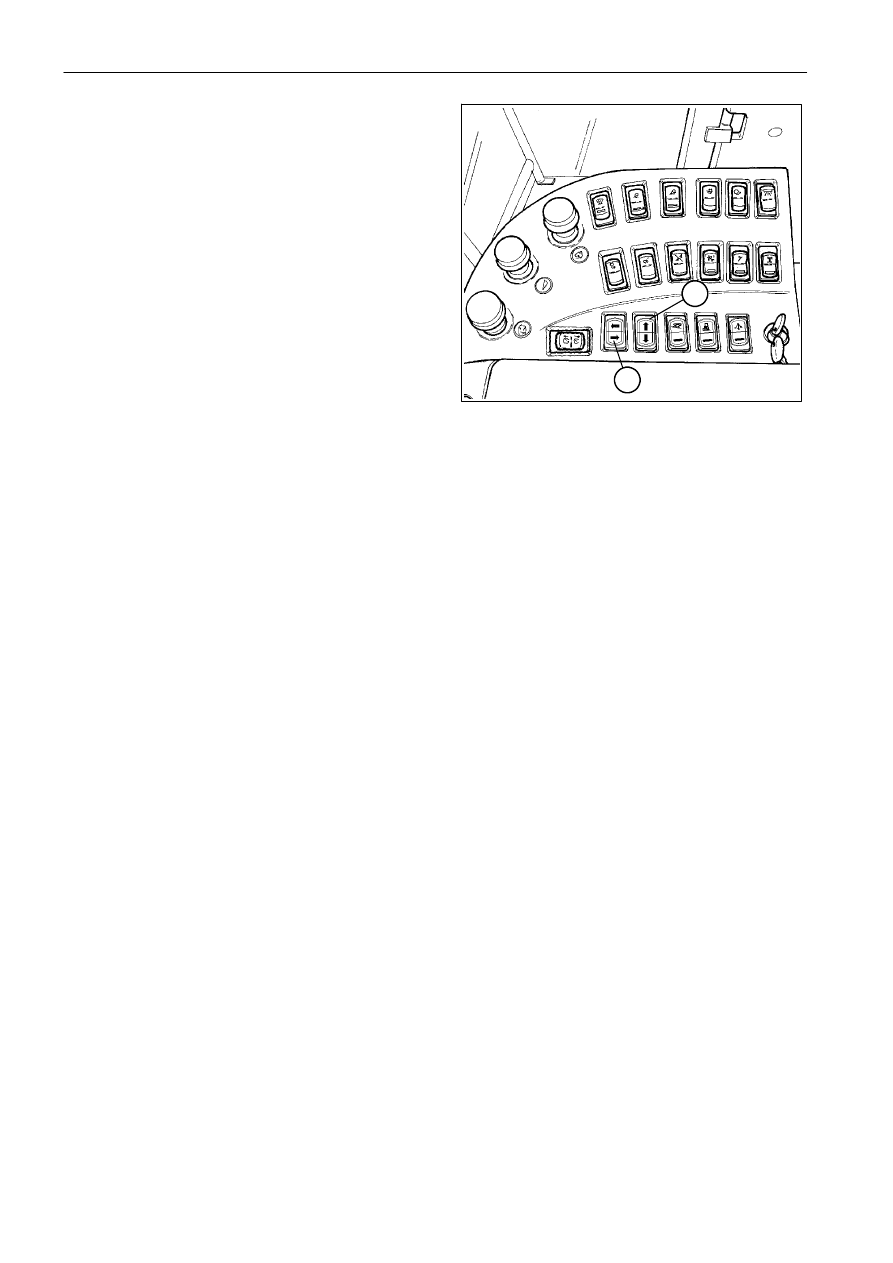

расположенной на сиденье водителя.

4. Управление

элементом

клапана

(9)

для

продольного выравнивания выполняется либо
автоматически при помощи сигнала от блока
управления,

либо

вручную

при

помощи

кнопки (14) на панели приборов.

5. При одновременном включении поперечное

выравнивание

имеет

приоритет

над

продольным.

34

14

13
