Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 60

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

15

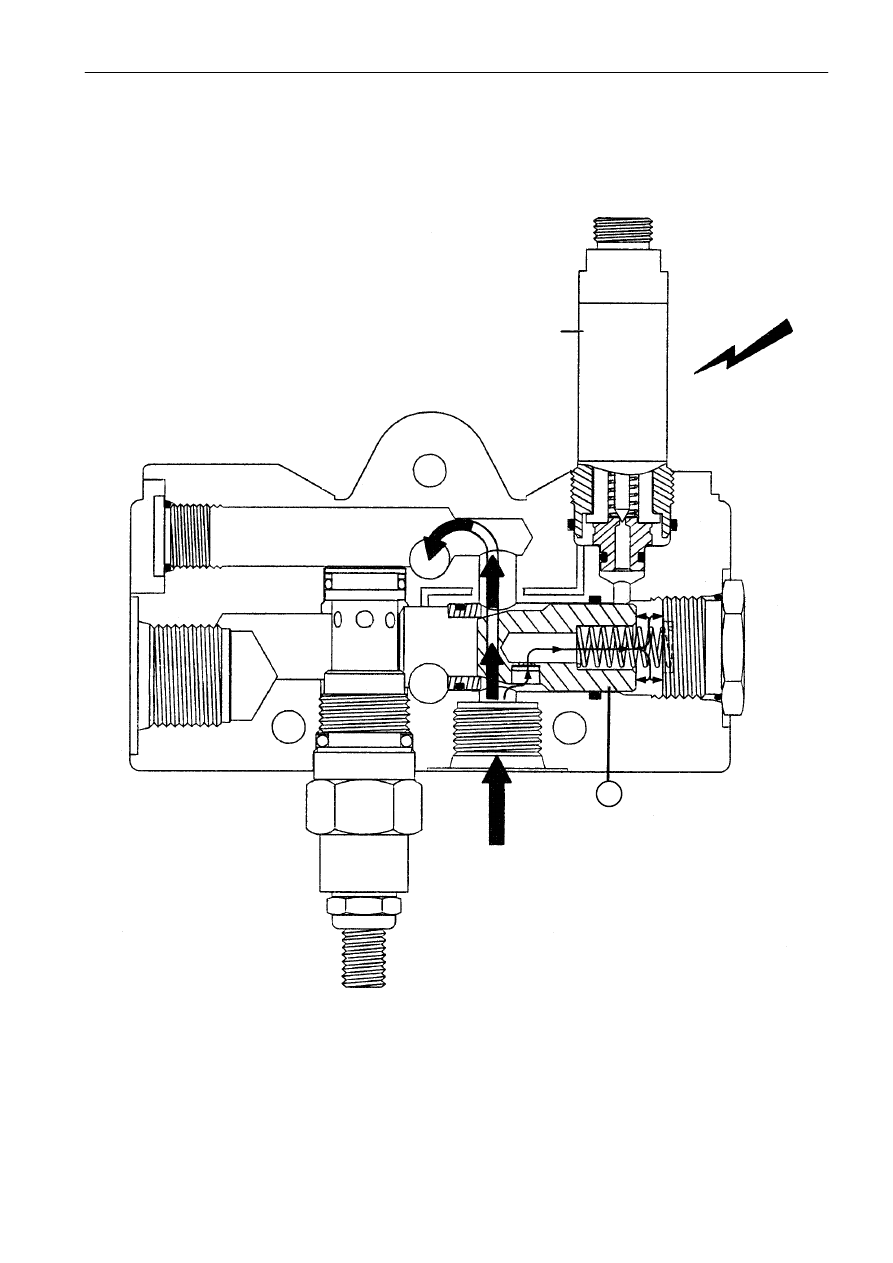

ОБЩИЙ ЭЛЕМЕНТ УПРАВЛЯЮЩЕГО КЛАПАНА

ЗАКРЫТОЕ ПОЛОЖЕНИЕ - ПОДАЧА МАСЛА ПОД ДАВЛЕНИЕМ

E1. Включено питание электромагнитного клапана (1, стр. 8-10): перемещение элемента (2),

закрывающего возвратную линию

2.

Элемент с гидравлическим управлением (управляющий клапан под давлением)

2

E1

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

16

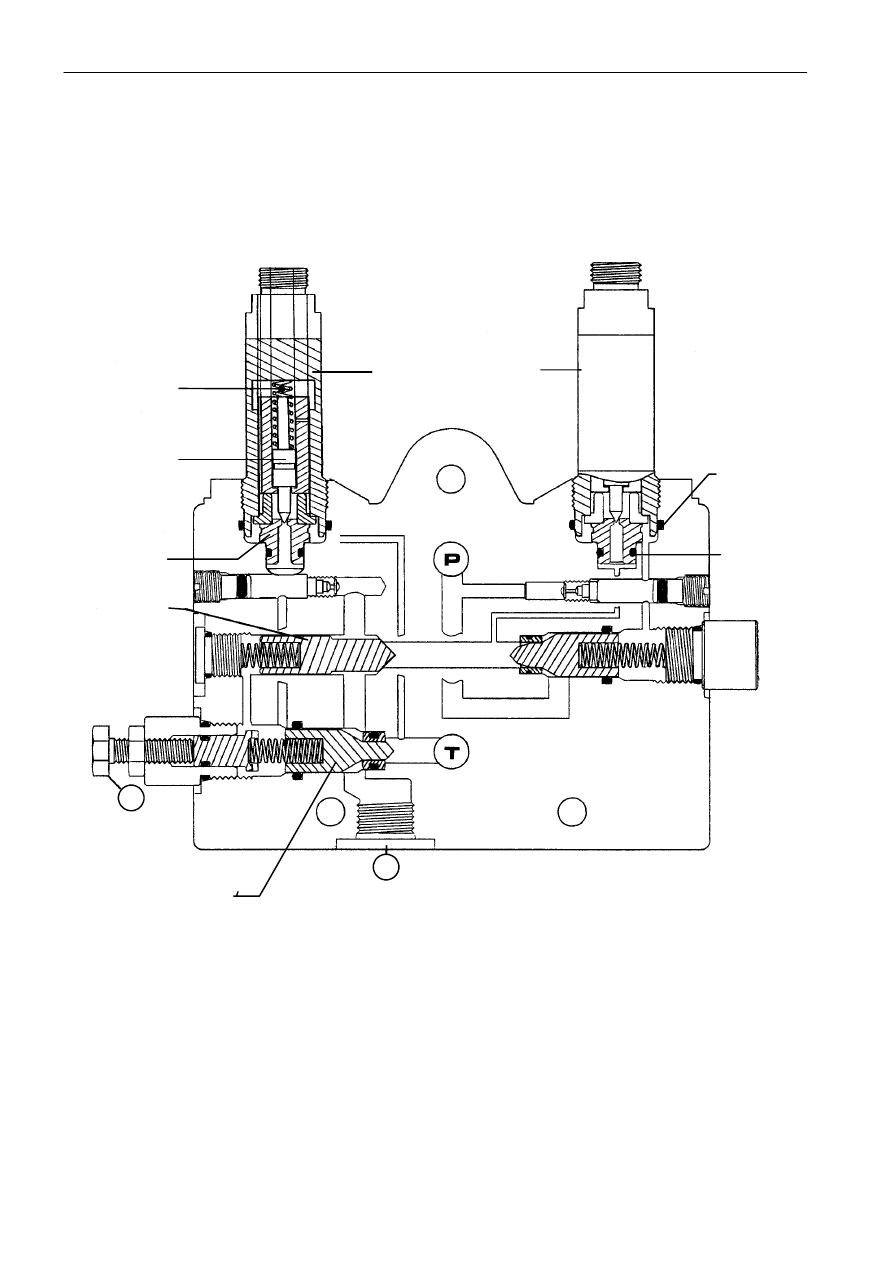

ЭЛЕМЕНТ УПРАВЛЯЮЩЕГО КЛАПАНА, ОТВЕЧАЮЩИЙ ЗА ПОЗИЦИОНИРОВАНИЕ ЖАТКИ

НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ

E2 Электромагнитный клапан опускания жатки (2, стр. 8-10) - Спр. № 322249300

E3 Электромагнитный клапан подъема жатки (3, стр. 8-10) - Спр. № 322249600

3.

Подача масла на цилиндры позиционирования жатки

4.

Винт регулировки скорости опускания жатки

E2

E3

322563550

322563200

322388050

322563750

322564350

322563650

322563450

4

3

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

17

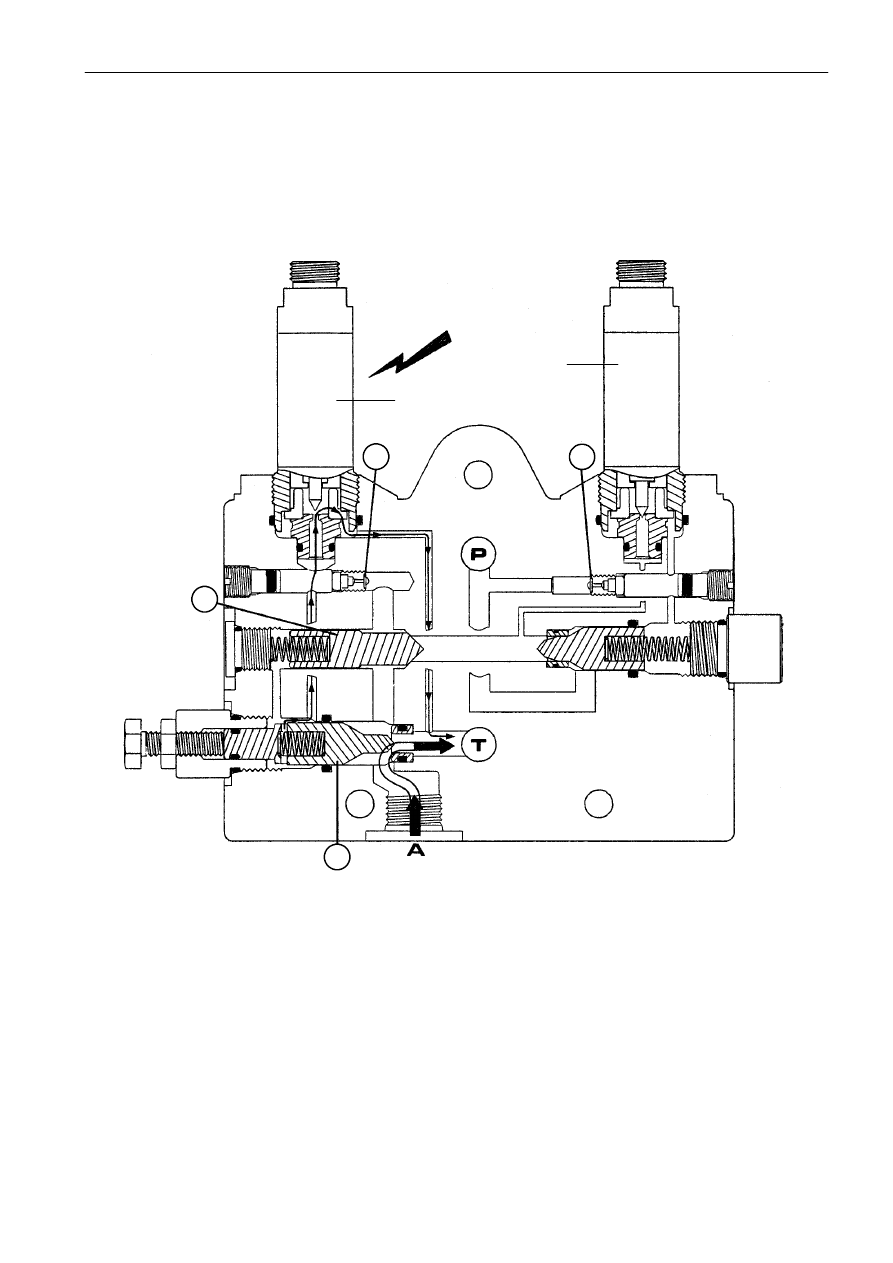

ЭЛЕМЕНТ УПРАВЛЯЮЩЕГО КЛАПАНА, ОТВЕЧАЮЩИЙ ЗА ПОЗИЦИОНИРОВАНИЕ ЖАТКИ

ПОЛОЖЕНИЕ ДЛЯ УПРАВЛЕНИЯ ОПУСКАНИЕМ

E2. Включено питание электромагнитного клапана (2, стр. 8-10): подача масла из канала А в канал Т для

управления опусканием жатки

E3. Электромагнитный клапан (3, стр. 8-10) для управления подъемом жатки

2.

Вставной

клапан

с

гидравлическим

управлением

в

открытом

положении

обеспечивает

возврат масла

3.

Гидравлические дроссели с фильтром

4.

Контрольный клапан

3

3

4

2

E3

E2

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

18

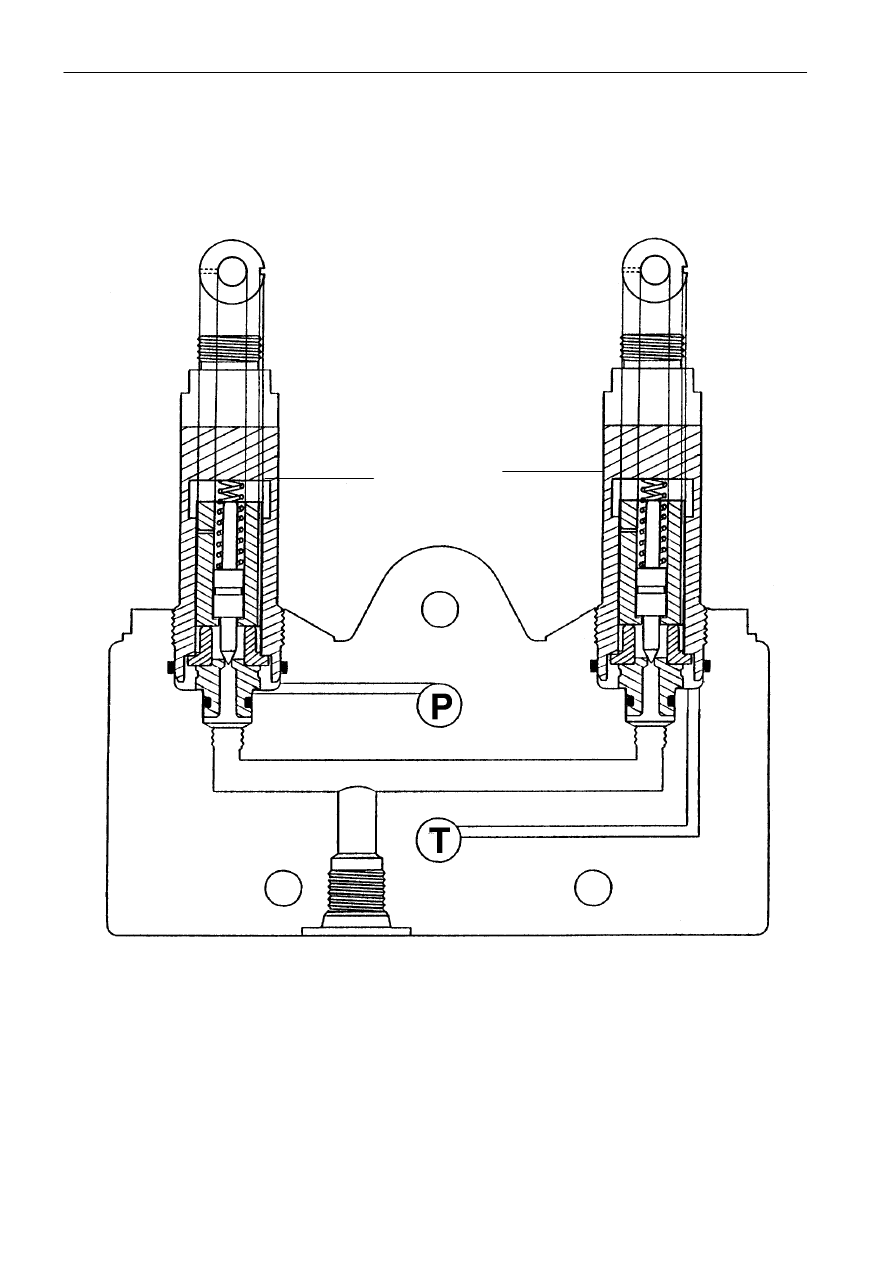

ЭЛЕМЕНТ УПРАВЛЯЮЩЕГО КЛАПАНА, ОТВЕЧАЮЩИЙ ЗА ВЕРТИКАЛЬНОЕ

ПЕРЕМЕЩЕНИЕ МОТОВИЛА

НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ

E4 Электромагнитный клапан подъема мотовила (4, стр. 8-10) - Спр. № 322249300

E5 Электромагнитный клапан опускания мотовила (стр. 8-10) - Спр. № 322249400

E4

E5
