Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 59

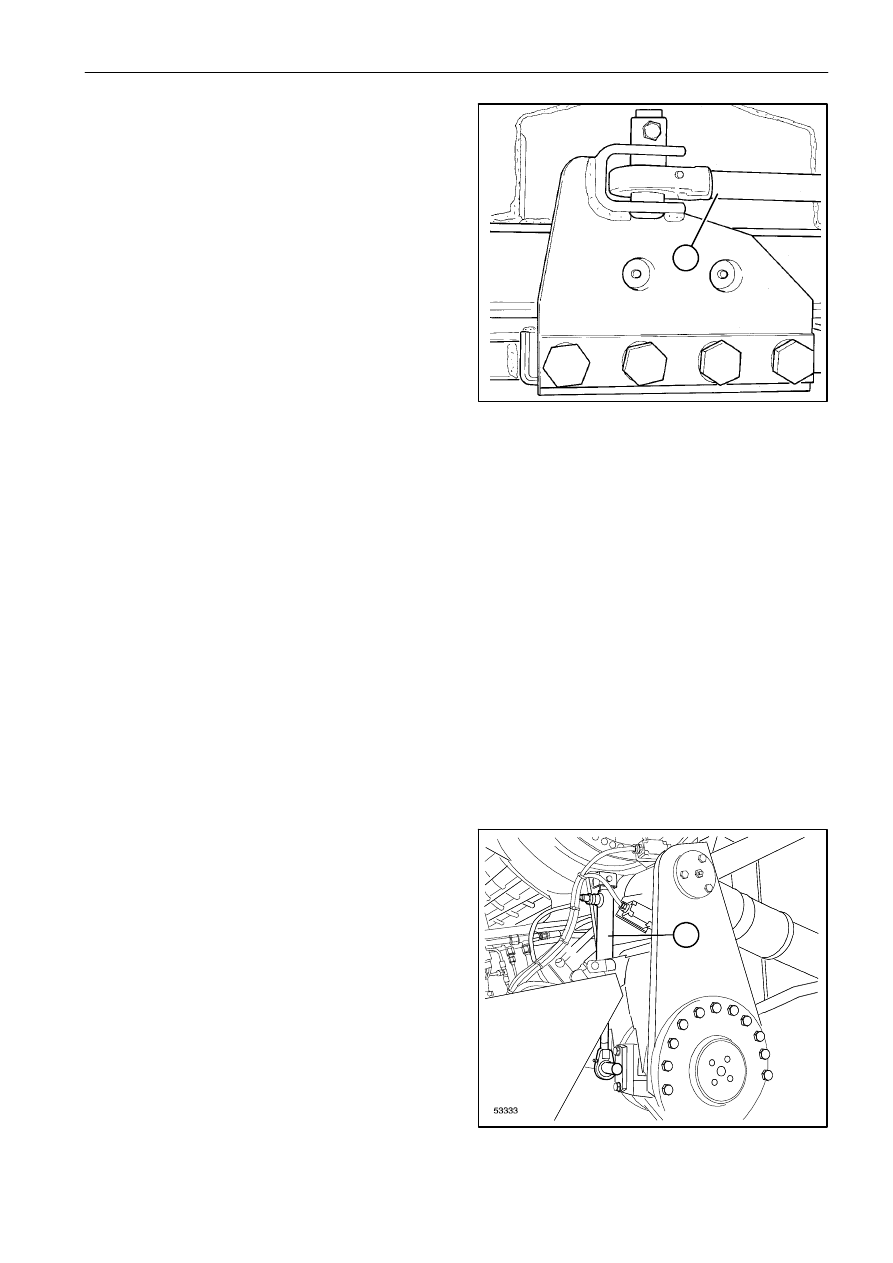

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

11

1 -

Перепускной управляющий клапан

2 -

Клапан

управления

вертикальным

положением жатки

3 -

Клапан

управления

вертикальным

положением мотовила

4 -

Клапан

управления

горизонтальным

положением мотовила

5 -

Клапан

управления

ограничителем

потока и давления

6 -

Клапан

управления

положением

разгрузочной трубы

7 -

Клапан

управления

вариатором

частоты вращения битера

8 -

Бак

для

масла

обслуживающей

системы

9 -

Насос обслуживающей системы

10 -

Клапан

управления

боковым

перемещением жатки

11 -

Цилиндр, расположенный на переднем
элеваторе

и

предназначенный

для

бокового выравнивания жатки

12 -

Цилиндр, расположенный на вариаторе
заднего битера

13 -

Цилиндр

управления

положением

разгрузочной трубы

14 -

Правый

цилиндр

управления

горизонтальным положением мотовила

15 -

Левый

цилиндр

управления

горизонтальным положением мотовила

16 -

Правый

цилиндр

управления

вертикальным положением мотовила

17 -

Левый

цилиндр

управления

вертикальным положением мотовила

18 -

Блок

электромагнитных

клапанов,

который устанавливается на машинах с
системой Terra-Control

19 -

Цилиндры управления вертикальным
положением жатки

20 -

Клапанный

блок

электрогидравлического управления

21 -

Цилиндр включения жатки

22 -

Цилиндр включения забора масла из
резервуара

23 -

Цилиндр включения молотилки

24 -

Клапан управления включением жатки

25 -

Клапан управления включением забора
масла из резервуара

26 -

Клапан

управления

включением

молотилки

27 -

Перепускной канал

28 -

Фильтр возвратной линии резервуара,
25 микрон

29 -

Гидропневматические

амортизаторы,

0.75 л, давление 85 бар

30 -

Цилиндры, расположенные между осью
и

конечными

приводами

и

предназначенными

для

автоматического управления боковым
перемещением жатки

31 -

Цилиндр

включения

соломорезки

(только

на

машинах,

оснащенных

данным оборудованием)

32 -

Клапан

управления

включением

соломорезки

(только

на

машинах,

оснащенных данным оборудованием)

P -

Подающая линия

T -

Сливная линия

30

11

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

12

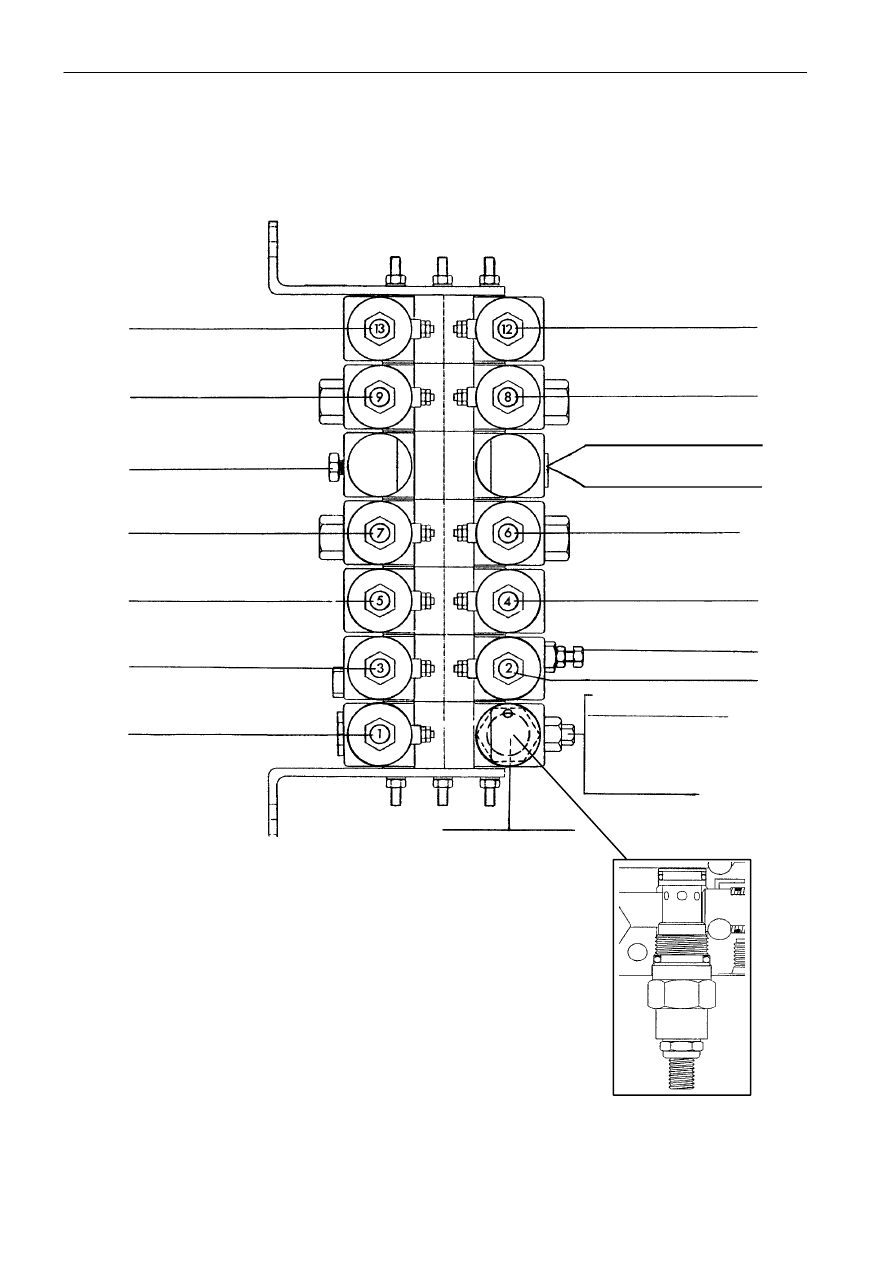

ОБСЛУЖИВАЮЩИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ КЛАПАН

(открывающий) Уменьшение частоты
вращения битера

(нормально закрытый) Складывание

разгрузочной трубы

Редуктор давления (85 бар)

(открывающий) Перемещение

мотовила вперед

(открывающий) Опускание мотовила

(открывающий) Подъем жатки

(закрывающий) Золотниковый клапан

(открывающий) Увеличение

частоты вращения битера

(нормально закрытый)

Раскладывание разгрузочной трубы

(открывающий) Перемещение

мотовила назад

(открывающий) Подъем мотовила

Винт регулировки скорости

опускания жатки

(открывающий) Опускание жатки

Гнездо для подключения
манометра - 9/16 № 292930

Подъем жатки
Подъем мотовила
Регулировка горизонтального
положения мотовила - 200 бар

Макс.

давление

предохранительного
клапана - 200 бар

NC = клапан нормально закрытый

NO = клапан нормально открытый

Соединение с клапаном управления
электрогидравлическим включением

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

13

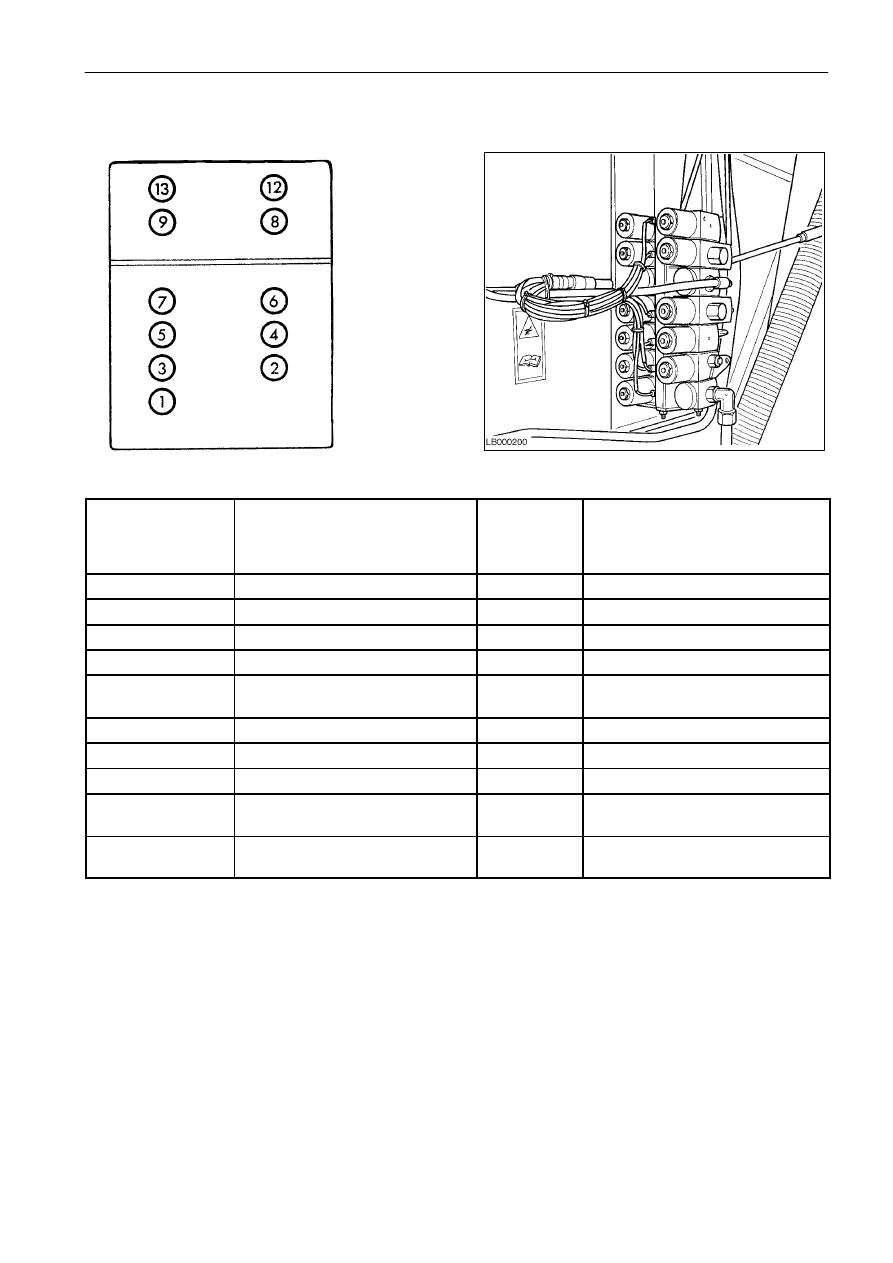

ПИТАНИЕ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА, РАСПОЛОЖЕННОГО В ОБСЛУЖИВАЮЩЕМ

РАСПРЕДЕЛИТЕЛЬНОМ КЛАПАНЕ

ЦВЕТ КАБЕЛЯ

ФУНКЦИЯ

ПРИВОД

ОБСЛУЖИВ

АЮЩЕГО

КЛАПАНА

ПИТАНИЕ

ОБСЛУЖИВАЮЩЕГО

КЛАПАНА

M -

MS

L

Подъем жатки

1 - 3

с работающим двигателем

(*)

S

Опускание жатки

2

"

(*)

M -

ZB

L

Движение мотовила вверх

1 - 4

"

(*)

H

Движение мотовила вниз

5

"

(*)

M -

A

Перемещение мотовила вперед

1 - 7

Первое положение ключа

зажигания

M -

MC

L

Перемещение мотовила назад

1 - 6

"

M -

VZ

L

Открытие поворотной трубы

1 - 8

"

(*)

M -

C

Возврат поворотной трубы

1 - 9

"

(*)

M -

MN

L

Повышение частоты вращения
битера

1 - 12

включенный двигатель

и молотилка

R

Уменьшение частоты вращения
битера

13

"

(*) Отключите переключатель блокировки управления на многофункциональном рычаге

ПРИМЕЧАНИЕ: запрещается менять электромагнитные клапаны местами, некоторые из них не

являются взаимозаменяемыми

Электромагниты 1 и 3, 1 A (13,8 Ом)
другие электромагниты, 3 A (3,4 Ом)
ПРИМЕР: кабель M обеспечивает питание электромагнитного клапана N1, кабель S - питание
электромагнитного клапана N3

БУКВЕННЫЕ ОБОЗНАЧЕНИЯ ЦВЕТА КАБЕЛЕЙ

A = голубой - B = белый - C = оранжевый - G = желтый - H = серый - L = синий - M = коричневый
N = черный - R = красный - S = розовый - V = серый - Z = фиолетовый

РАЗДЕЛ 35 - ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ

14

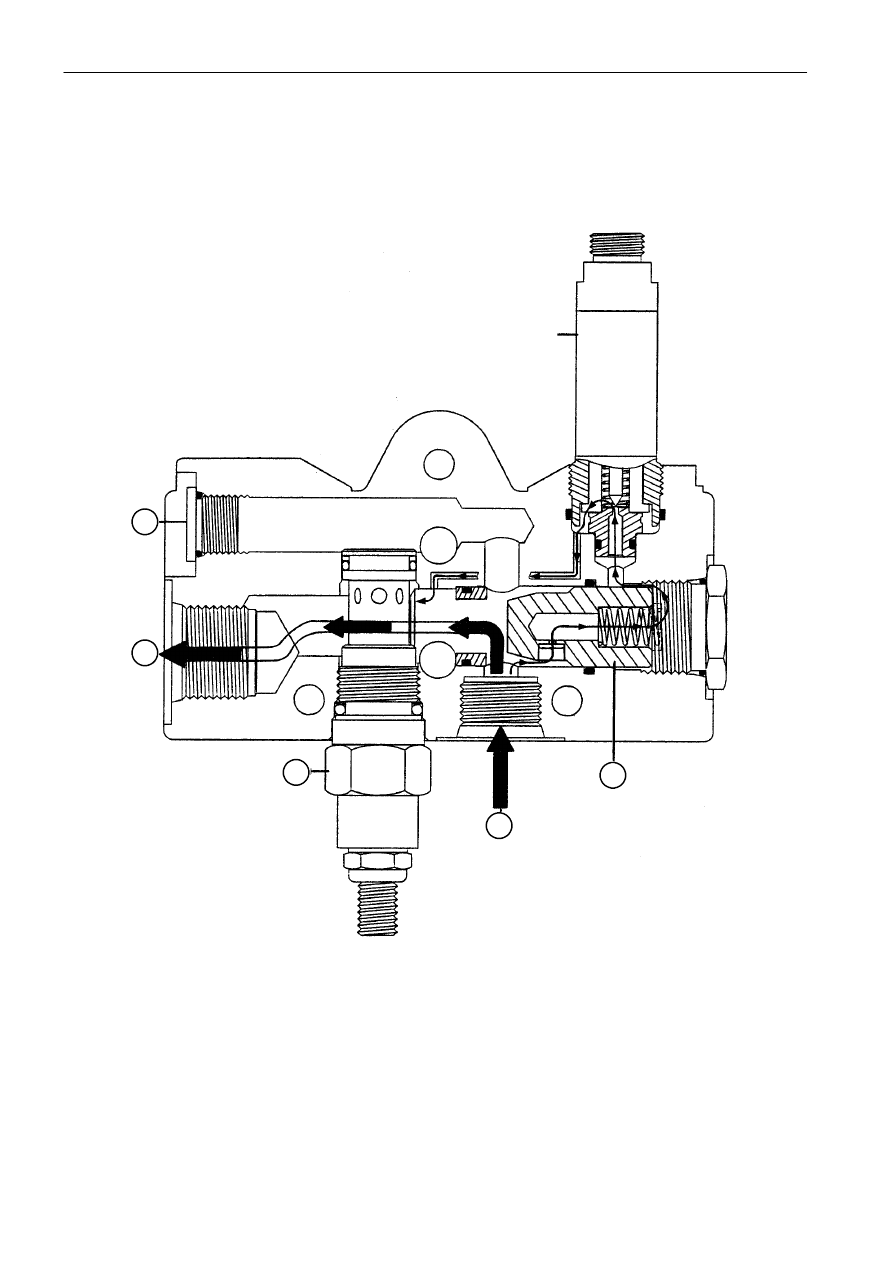

ОБЩИЙ ЭЛЕМЕНТ УПРАВЛЯЮЩЕГО КЛАПАНА

ОТКРЫТОЕ ПОЛОЖЕНИЕ - МАСЛО ПОСТУПАЕТ В ВОЗВРАТНУЮ ЛИНИЮ

6

4

5

3

2

E1. Закрывающий электромагнитный клапан для управления элементом (2) - (1, стр. 8-10) -

спр. № 322249200

2.

Элемент с гидравлическим управлением, закрывающий возвратную линию

3.

Подача масла от насоса

4.

Возврат масла в резервуар

5.

Клапан максимальной подачи (200 бар) - спр. № 322563800

6.

Разъем для подключения манометра

E1
