Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 47

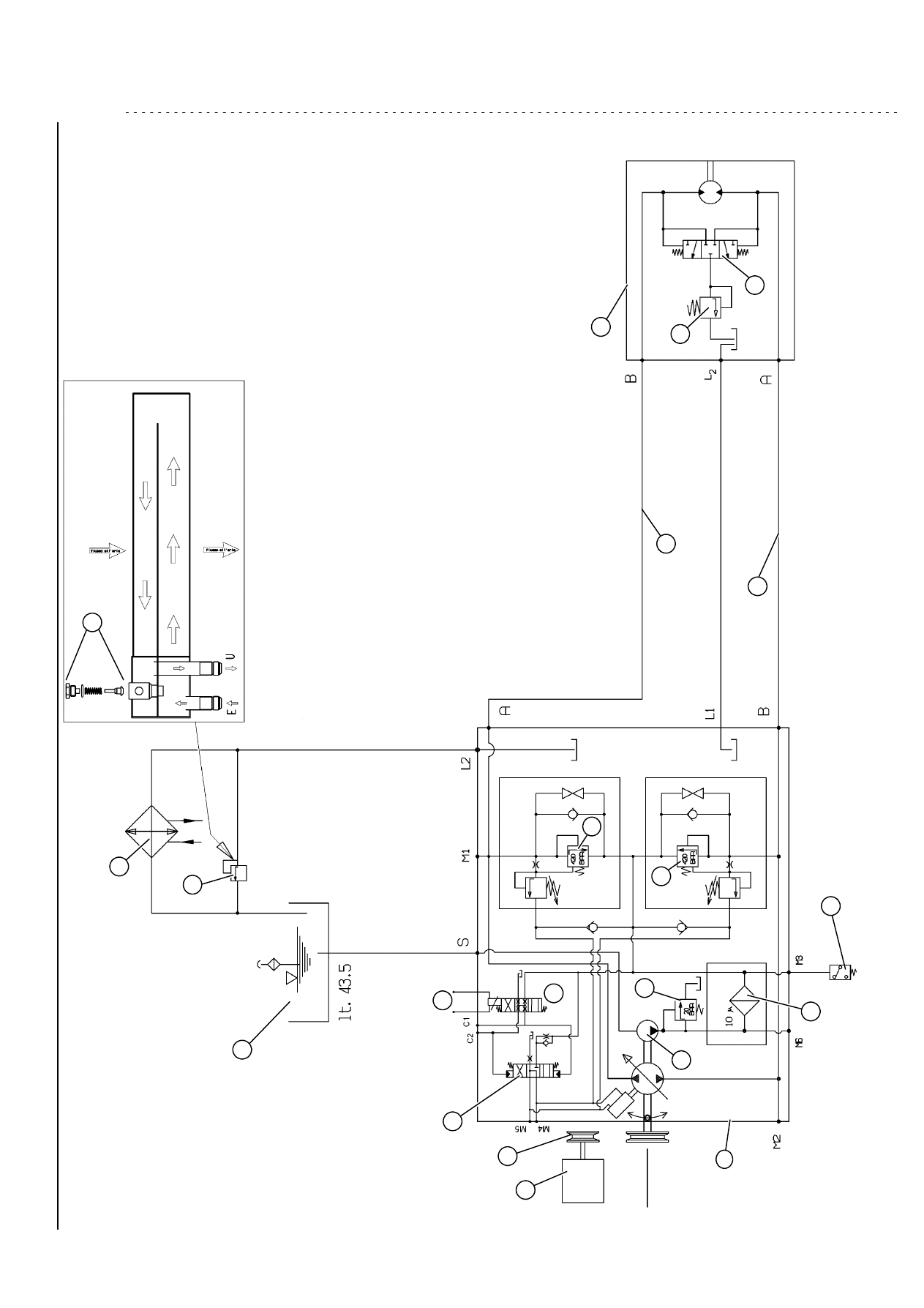

РАЗДЕЛ 29 - ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ
9

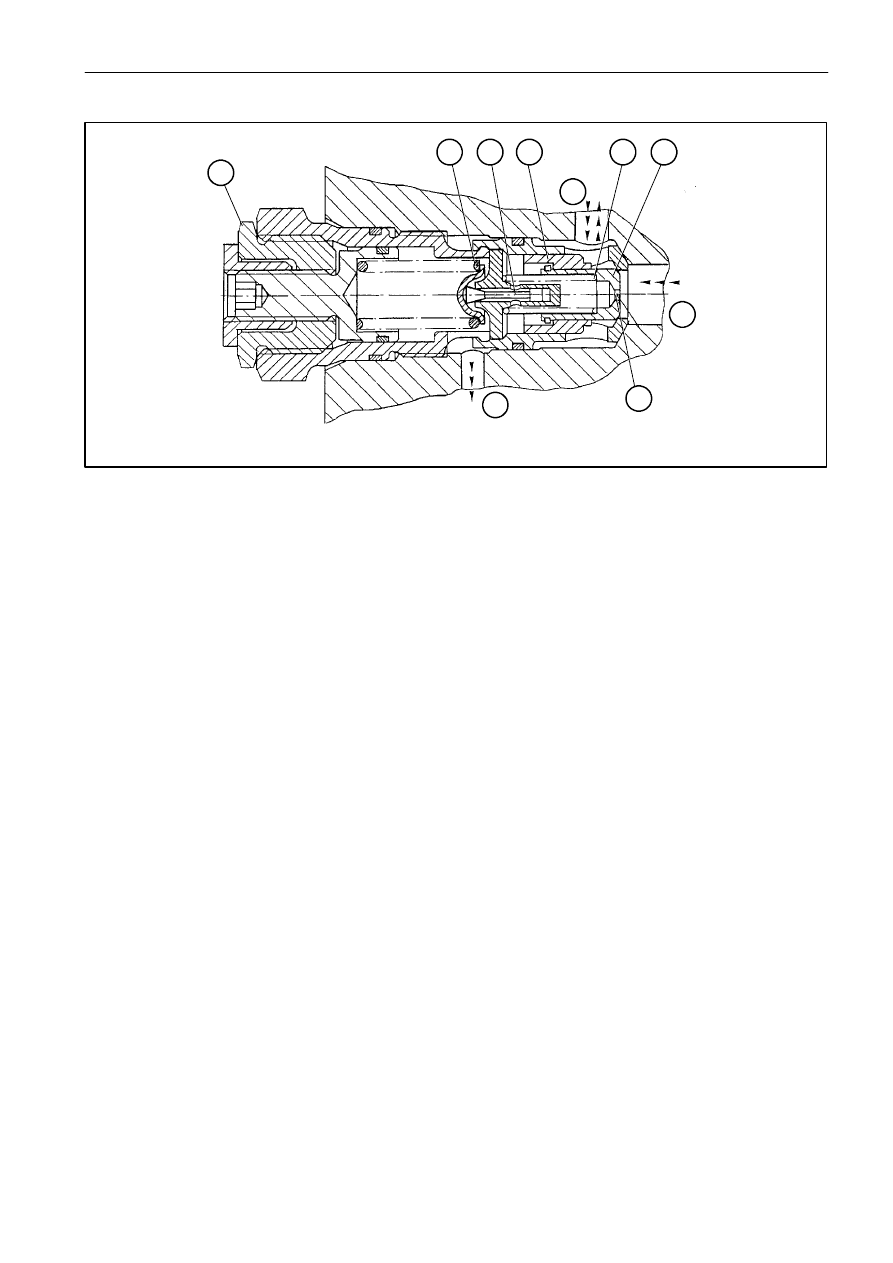

ОПИСАНИЕ РАБОТЫ МНОГОФУНКЦИОНАЛЬНОГО КЛАПАНА
A
Высокое давление
B
Давление питания
L
К сервоцилиндру
11
B
A
L
H
K
F
C
D
E
G
ОРАТНЫЕ КЛАПАНЫ
Если давление на упоре (С) превышает давление пружины (D), упор (С) начинает сдвигаться влево,
одновременно перемещая поршень (Е). Масло из отверстия (В) поступает в (А) и заполняет систему.
ТОЧКА СРАБАТЫВАНИЯ ОГРАНИЧИТЕЛЕЙ ДАВЛЕНИЯ (ОТКРЫВАНИЕ СЛИВА) - 390 бар
Когда давление превышает 390 бар, то давление, действующее на вертикальный упор (F),
перемещает упор влево. При этом масло через отверстие (L) поступает в сервоцилиндр.
ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ - 420 бар
Поток масла в ограничителях давления должен пройти в поршень (Е) через отверстие (G), образуя разницу
давлений при открытии. Когда давление на поршне (Е) превышает суммарное давление закрытия
внутреннего клапана (возникает в связи с уменьшением давления при открытии) с левой стороны и усилие
пружины (D), поршень (E) перемещается влево и масло поступает в контур питания.
ПЕРЕПУСКНОЙ КЛАПАН
При повороте наружной шестигранной части (Н) на 2,5 оборота против часовой стрелки давление
вертикального упора (F) уменьшается. На ограничителе давления образуется очень низкое давление.
Если вал насоса не вращается, но внешние усилия (мотор используется в качестве насоса) образуют
давление в линиях высокого давления, вертикальный упор смещается влево и масло поступает
в отверстие (L). Таким образом, поршень (Е) легко смещается влево и масло из отверстия (А - высокое
давление) поступает в отверстие (В).
ПРИМЕЧАНИЕ:
при буксировке машины необходимо ослабить усилие пружины (К): поверните
шестигранную часть (Н) на 3,5 оборота,
против часовой стрелки для открытия контура.
