Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 45

РАЗДЕЛ 29 - ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ

1

Раздел 29 - ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

29 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Виды в разрезе и диаграммы

2-5-15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Гидравлические обозначения

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Расположение компонентов

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Описание работы

9-10-15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Поиск и устранение неисправностей

16

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Движение машины при аварийных ситуациях

18

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Проверка работы гидростатического насоса

18

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

29 212

Гидростатический двигатель и насос

19

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29 216

Элементы гидростатического двигателя и насоса

22

. . . . . . . . . . . . . . . . . . . . . . .

Сервопривод насоса с электрическим управлением

27

. . . . . . . . . . . . . . . . . . . . .

Электрическая настройка нейтрального положения сервопривода

30

. . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ

5

5AL

6

6AL

Тип насоса

SAUER 90 L 100

Производительность насоса

см/об

100

Частота вращения насоса

об/мин

2620

Тип двигателя

90 M 100

Производительность мотора

см/об

100

Давление срабатывания
клапана питающего контура

бар

420

Производительность
подающего насоса

см3/об

17

Значение давления
клапана питающего контура

бар

20

Тип масла

BP SUPER HYDRAULIC 46

Объем масла в системе

л

44

ВАЖНО:

для выполнения проверки гидравлической и гидростатической системы необходимо
иметь в наличии
блок манометров с соответствующими шлангами и соединениями, спр. № 327700050.

РАЗДЕЛ 29 - ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ

2

Технические характеристики насоса и мотора указаны на заводской табличке.

PUMP:

90 L 100 KA NN60 P3TG D29 FAB

90:

Серия 90, с замкнутым контуром

L:

Насос с вращением в левую сторону

100:

Максимальная производительность
100 см3/об

KA:

Электрическое управление

NN:

Неподвижная задняя крышка

60:

Боковое расположение входных отверстий

P:

Напорный фильтр

3:

Не оснащен ограничителем мощности

TG:

Конфигурация вала с
коническим концом, без шпонки

D:

Производительность
подающего насоса 17 см3/об

29:

Контрольный диаметр отверстия - 0,7 мм

FAB:

Блок понижения давления

42:

Отверстие A - высокое давление - 420 бар

42:

Отверстие В - высокое давление - 420 бар

20:

Давление питания - 20 бар

ДВИГАТЕЛЬ: 90 M 100 NCON7 NOC7 WOO NNN 0000F3

90:

Серия 90, с замкнутым контуром

M:

Реверсивный мотор

100:

Максимальная производительность
100 см3/об

NCON:

Не используется

7:

Осевое расположение отверстий

NO:

Не используется

C7:

Вал - 23 зуба - шаг 16/32"

WOO:

Кольцевой клапан

NNN:

Стандартная версия

0000F3:

Давление открытия выпускного
клапана - 3 бар

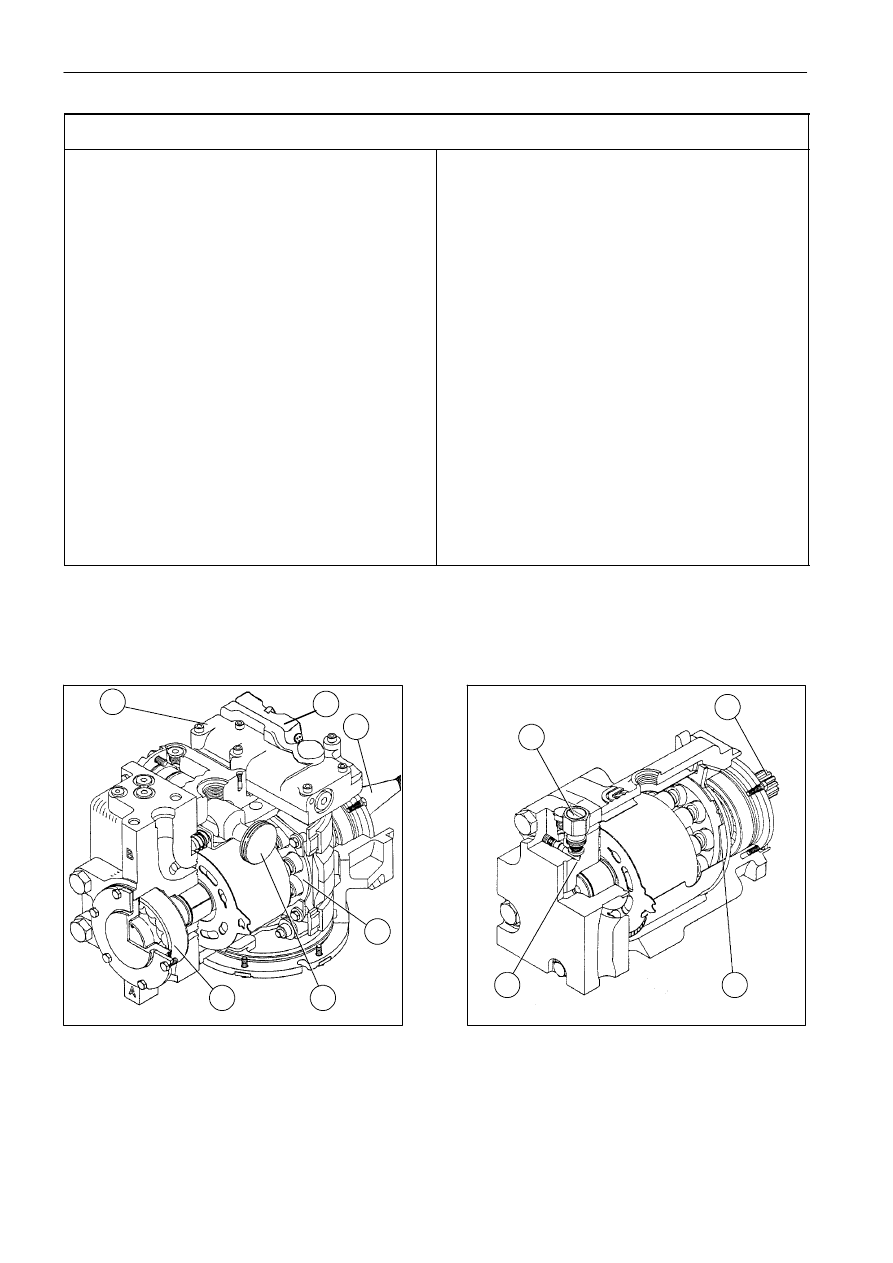

МОТОР И НАСОС - ВИД В РАЗРЕЗЕ

1

2

1.

Сервопривод

2.

Приводной вал

3.

Сервоцилиндр

4.

Подающий насос

5.

Поворотная пластина

6.

Электрическое управление

7.

Сливной клапан

8.

Вал, соединяемый с трансмиссией

9.

Наклонная поверхность

10. Переключающий клапан

7

10

9

8

1

4

3

2

5

6

РАЗДЕЛ 29 - ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ

3

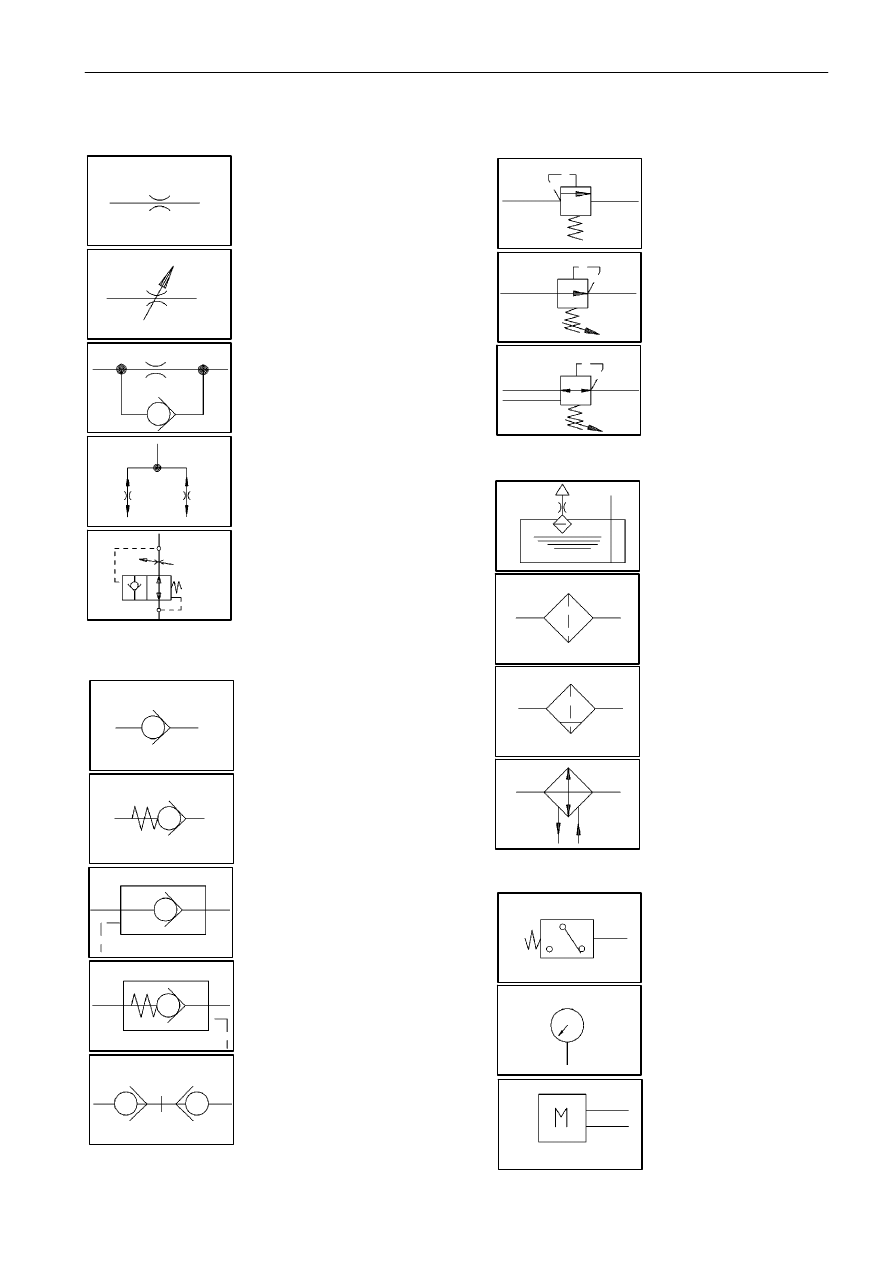

ГИДРАВЛИЧЕСКИЕ ОБОЗНАЧЕНИЯ

Клапаны-регуляторы потока

Обратные и запорные клапаны

Клапаны-регуляторы давления

Хранение и обработка жидкости

Манометры и реле давления

Дроссельный
клапан

Дроссельный клапан
с возможностью
калибровки

Дроссельный и
обратный клапан

Делитель-объедин
итель потока

Контрольный клапан

для цилиндров
"парашютного" типа

Преднагруженный
обратный клапан

Подпружиненный
обратный клапан

Управляемый обратный
клапан без преднагрузки
пружиной

Подпружиненный управляемый
обратный клапан

Быстросъемное соединение
с обратным клапаном
механического открывания

Редукционный клапан,
прямого действия
с внутренним
управлением

Двухходовой
редукционный клапан,
прямого действия,
с внутренним
управлением

Трехходовой
редукционный клапан,
прямого действия,
с внутренним
управлением

Резервуар, имеющий
связь с атмосферой

Фильтр

Фильтр с сепаратором

Теплообменник
(охлаждение)

Реле давления

Манометр

Двигатель внутреннего
сгорания

РАЗДЕЛ 29 - ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ

4

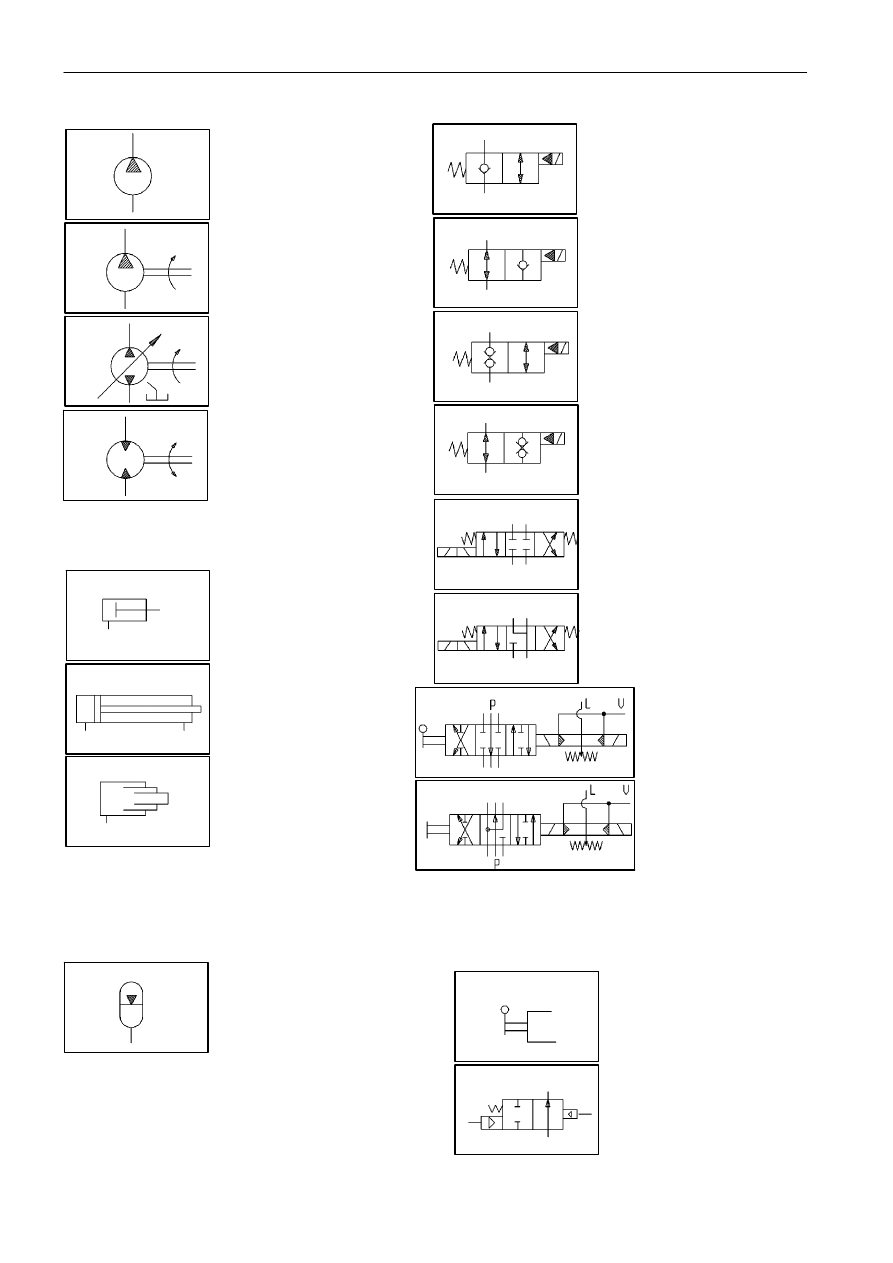

Гидравлические насоса и моторы

Гидравлические цилиндры

Аккумуляторы

Тип управления

Насос постоянной
производительности

Подающий насос:
1 направление потока
1 направление вращения

Насос переменной
производительности
2 направления потока
2 направления вращения
с общим сливом

Мотор постоянной
производительности:
2 направления потока
2 направления вращения

Электромагнитные и обратные клапаны

Цилиндр одностороннего
действия

Цилиндр двустороннего
действия

Телескопический цилиндр
одностороннего действия

С газовым

сжатием

Двухходовой, нормально
закрытый,
электромагнитный клапан

Двухходовой, нормально
открытый
электромагнитный клапан

Двухходовой, нормально
закрытый электромагнитный
клапан с двойным
уплотнением

4-ходовой, трехпозиционный,
электромагнитный клапан
с закрытым центром

Двухходовой, нормально
открытый
электромагнитный клапан
с двойным уплотнением

4-ходовой, трехпозиционный
электромагнитный клапан
с открытым центром

Трехпозиционный
клапан с закрытым
центром и
электрическим
управлением

Трехпозиционный
клапан с открытым
центром и
электрическим
управлением

Управление рычагом

Управление давлением

на основе разницы в
поверхностях
