РАЗДЕЛ 10 - ДВИГАТЕЛЬ

1

Раздел 10 - ДВИГАТЕЛЬ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

10 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Обслуживание двигателя SISU

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Расположение серийного номера ЭБУ EEM 3 и двигателя

3

. . . . . . . . . . . . . . . . .

Двигатель SISU 74 CTA 4V - Компоненты

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Двигатель SISU 84 CTA 4V - Компоненты

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Двигатели SISU 74 и 84 CTA 4V - Электрокомпоненты

6

. . . . . . . . . . . . . . . . . . . .

Двигатели SISU 74 и 84 CTA 4V - Самодиагностика

8

. . . . . . . . . . . . . . . . . . . . . . .

10 216

Топливный бак

14

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Техническое обслуживание

15

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

5 - 5 AL

6 - 6 AL

- модель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SISU

- тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

74 CTA 4V

84 CTA 4V

- цилиндры

к-во

. . . . . . . . . . . . . . . . . . . . . . .

6

- рабочий объем

см

3

/об.

. . . . . . . . . . . . . . . .

7400

8400

- диам. поршня

мм

. . . . . . . . . . . . . . . . . . . . .

108

111

- ход поршня

мм

. . . . . . . . . . . . . . . . . . . . . . .

134

145

- камера сгорания . . . . . . . . . . . . . . . . . . . . . .

с непосредственным впрыском

- направление вращения

(со стороны маховика) . . . . . . . . . . . . . . . . .

против часовой стрелки

- скорость двигателя без

нагрузки

об/мин

. . . . . . . . . . . . . . . . . . . . . . .

2200

- скорость двигателя с полной

нагрузкой

об/мин

. . . . . . . . . . . . . . . . . . . . . .

2200

- мощность по ISO TR14396

лс/кВт

. . . . . .

275/202

300/224

- мощность с форсированным наддувом

ISO TR14396

лс/кВт

. . . . . . . . . . . . . . . . . . .

-

335/246

- емкость системы смазки без

фильтров

л

. . . . . . . . . . . . . . . . . . . . . . . . . . .

29,5

- ёмкость системы смазки с

фильтрами

л

. . . . . . . . . . . . . . . . . . . . . . . . .

32

ТОПЛИВНЫЙ БАК

- ёмкость

литров

. . . . . . . . . . . . . . . . . . . . . .

600

РАДИАТОР

- ёмкость контура охлаждения

л

. . . . . . . .

56

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

2

327201092 - 01 - 2007

ДВИГАТЕЛЬ SISUDIESEL

Двигатели серии CITIUS отвечают требованиям по содержанию вредных веществ в отработавших газах,
установленным нормативными актами (EU97/68/EC Stage 3A и EPA 40 CFR 89 Tier 3). Производитель
гарантирует, что все двигатели данного типа являются эквивалентами официально одобренных
двигателей. Соблюдайте график выполнения периодического технического обслуживания. Любые работы
по регулировке или ремонту системы впрыска топлива или блока управления двигателем должны
выполняться ремонтной мастерской, авторизованной компанией Sisu Diese Inc. При выполнении
технического обслуживания или ремонта используйте только фирменные запасные части SisuDiesel.
Неправильное или несвоевременное выполнение технического обслуживания, использование запасных
частей, произведенных другими компаниями, снимает ответственность с компании Sisu Diesel Inc. за
выполнение требований к содержанию вредных веществ в отработавших газах.

Гарантийные обязательства по двигателю выполняются в соответствии с условиями №

8366 62489

компании SisuDiesel.

Всегда сообщайте тип и серийный номер двигателя, когда связываетесь со службой технического
обслуживания.

Тип двигателя

Серийный номер двигателя

Дата пуска двигателя в эксплуатацию

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

3

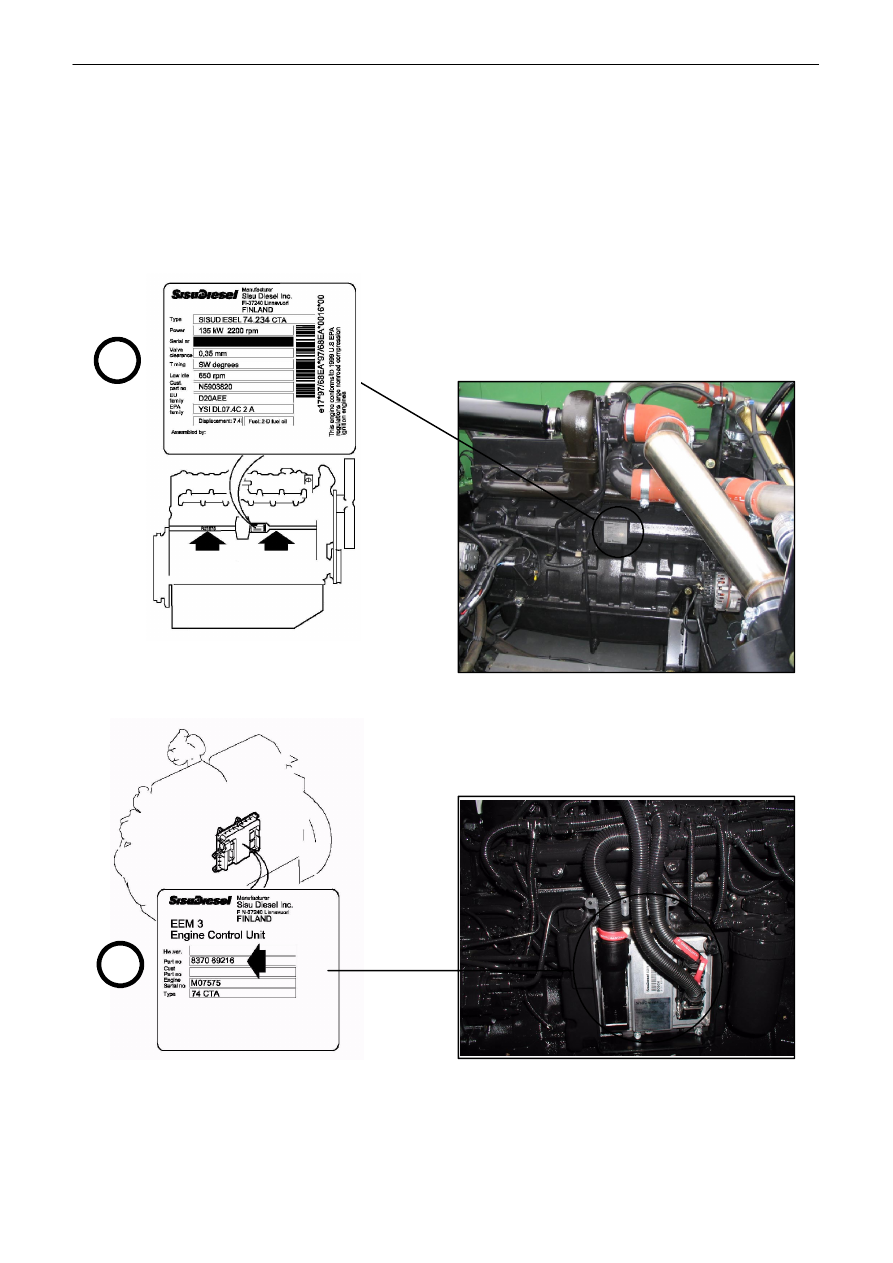

РАСПОЛОЖЕНИЕ СЕРИЙНЫХ НОМЕРОВ ДВИГАТЕЛЯ И ЭБУ EEM 3

Серийный номер двигателя всегда штампуется на блоке цилиндров, как показано на рисунке. серийный
номер также печатается на табличке (A). Электродвигатели Citius имеют электронный серийный номер,
который можно прочитать с помощью сервисного инструмента SisuDiesel EEM3. Сюда входит информация
о технических условиях, приводе и сервисной истории.

Параметры ЭБУ EEM3 указаны на табличке (B). При заказе ЭБУ или при необходимости изменения
настроек необходимо указывать эти параметры.

A

B

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

4

327201092 - 01 - 2007

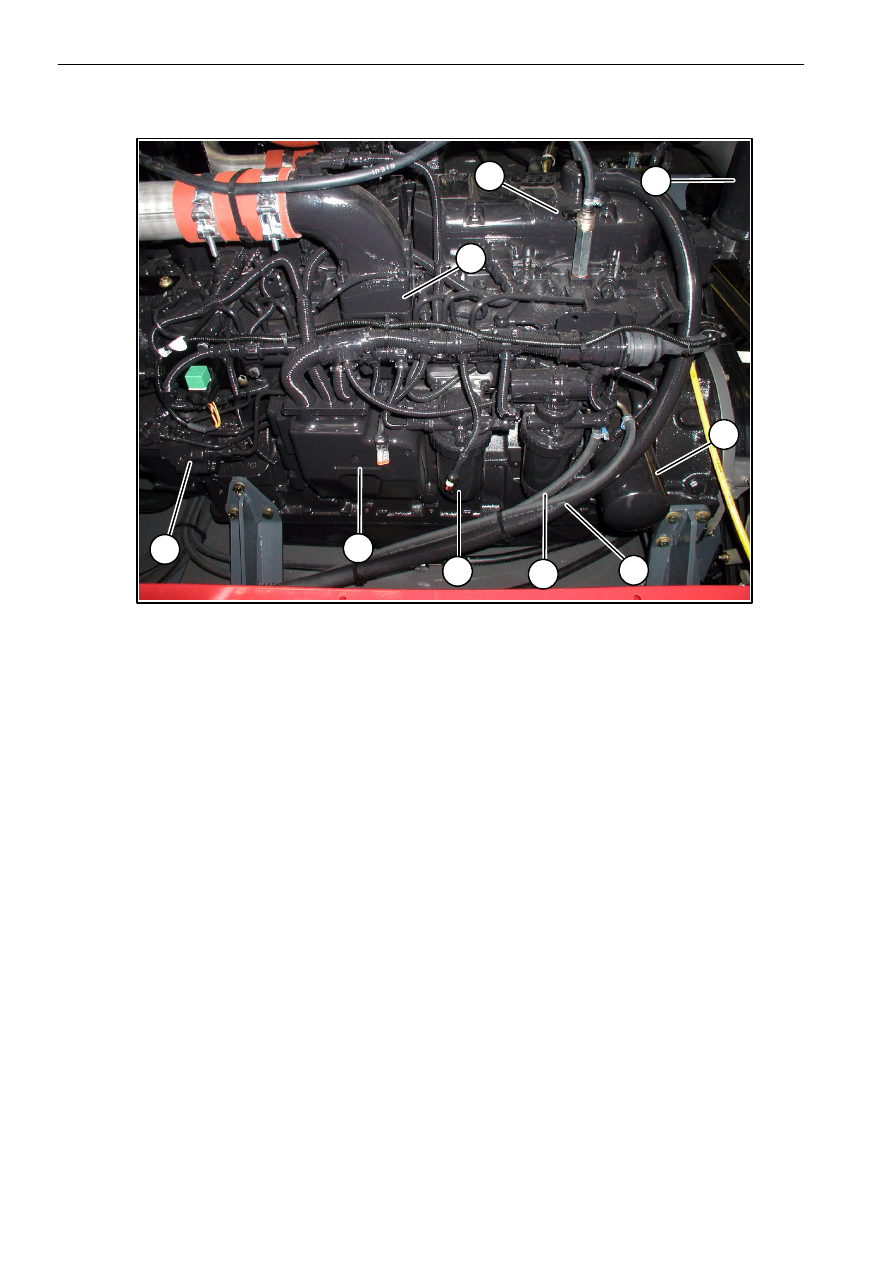

КОМПОНЕНТЫ ДВИГАТЕЛЯ SISU 74 CTA 4V

(модели 5 - 5 AL)

РАСШИФРОВКА ОБОЗНАЧЕНИЙ
A.

Нагреватель подающегося воздуха

B.

Топливные фильтры

C.

Маслоохладитель и масляный фильтр

D.

Клапан регулировки давления масла

E.

Корпус ЭБУ

F.

Насос высокого давления

G.

Центробежный фильтр

H.

Водовпускной кран обогрева
кабины

A

B

B

C

D

E

F

G

H

Вид спереди, со стороны зернового бункера
