Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 14

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

28

A

B

C

D

ОПИСАНИЕ

НАГРУЗКА, Н

ОТКЛОНЕНИЕ, мм

A -

Управление главной трансмиссии

80

20

B -

Управление клавишного соломотряса

96 - 120

19 - 20

C -

Управление вариатора вентилятора

33 - 41

11

D -

Управление переключателя ножей

70 - 87

8 - 9

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

1

Раздел 10 - ДВИГАТЕЛЬ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

10 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Двигатель - Самодиагностика

4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Техническое обслуживание

9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

5

5AL

6

6AL

- модель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SISUDIESEL

- тип . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

74 ETA

84 ETA

- цилиндры

к-во

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6

- рабочий объем

см

3

/об.

. . . . . . . . . . . . . . . . . . . . . . . .

7400

8400

- диам. поршня

мм

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

108

111

- ход поршня

мм

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

134

145

- камера сгорания . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

с непосредственным впрыском

- направление вращения (со стороны маховика) .

против часовой стрелки

- скорость двигателя без нагрузки

об/мин

. . . . . . .

2200

- скорость двигателя с полной нагрузкой

об/мин

. . . .

2200

- общая мощность (ISO TR 14396)

л.с./кВт

. . . . . .

275/203

300/224

- емкость системы смазки без фильтров

л

. . . . . .

26

- ёмкость системы смазки с фильтрами

л

. . . . . . .

28

ТОПЛИВНЫЙ БАК

- ёмкость

литров

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

450

РАДИАТОР

- ёмкость контура охлаждения

литров

. . . . . . . . . .

56

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

2

ДВИГАТЕЛЬ SISUDIESEL

Двигатели серии Fortius отвечают требованиям по содержанию вредных веществ в отработавших газах,
установленным нормативными актами (EU97/68/EC Stage 2 и EPA 40 CFR 89 Tier 2). Производитель
гарантирует, что все двигатели данного типа являются эквивалентами официально одобренных
двигателей. Соблюдайте график выполнения периодического технического обслуживания. Любые работы
по регулировке или ремонту системы впрыска топлива или блока управления двигателем должны
выполняться ремонтной мастерской, авторизованной компанией Sisu Diese Inc. При выполнении
технического обслуживания или ремонта используйте только фирменные запасные детали SisuDiesel.
Неправильное или несвоевременное выполнение технического обслуживания, использование запасных
деталей, произведенных другими компаниями, снимает ответственность с компании Sisu Diesel Inc. за
выполнение требований к содержанию вредных веществ в отработавших газах.

Гарантийные обязательства по двигателю выполняются в соответствии с условиями № 8366 62489
компании SisuDiesel.

Всегда сообщайте тип и серийный номер двигателя, когда связываетесь со службой технического
обслуживания.

Тип двигателя

Серийный номер двигателя

Дата пуска двигателя в эксплуатацию

РАЗДЕЛ 10 - ДВИГАТЕЛЬ

3

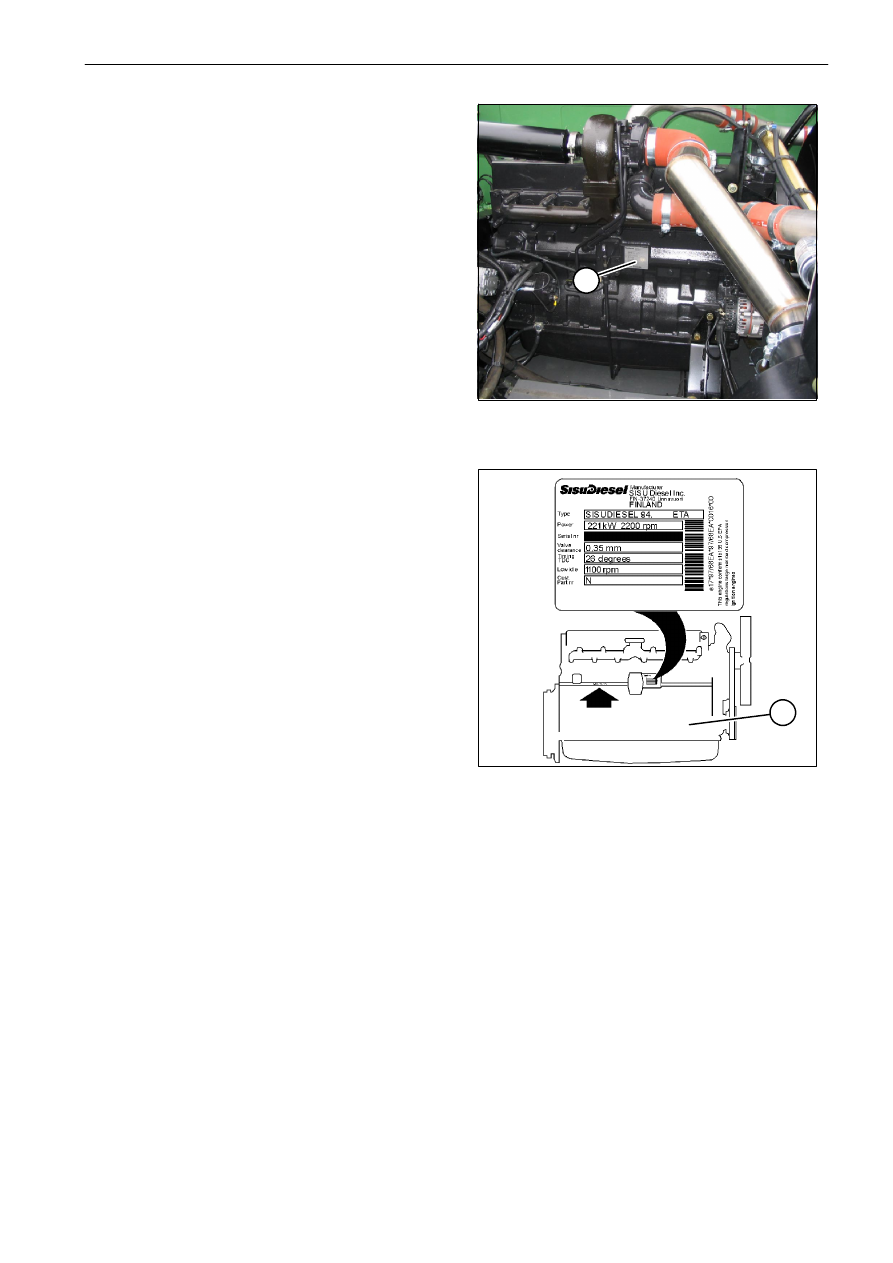

Идентификация двигателя
Рис.  1 и 2

Данные для идентификации двигателя указаны
на табличке (1) в центре станины двигателя.

Табличка содержит следующие данные (1):
- изготовитель двигателя;
- тип двигателя
- мощность и номинальная частота вращения

двигателя;

- серийный номер двигателя;
- зазоры клапанов;
- регулировка впрыска (статическая);
- частота вращения холостого хода;
- код сертификата соответствия данной серии

двигателя требованиям 97/68 EC

- код сертификата соответствия данного типа

двигателя требованиям EPA 40 CFR 89

- номер сертификата соответствия требованиям

97/98 EC;

- наименование сборщика двигателя.

Табличка (2) содержит следующие данные:
- серийный номер двигателя;
- модель двигателя;
- номер конфигурации двигателя.

1

2

1

2
