ВВЕДЕНИЕ

◊ На дату публикации, содержание настоящего Руководства было пересмотрено.

В связи с тем, что фирма AGCO постоянно модернизирует свой модельный ряд, в публикацию могут
не попасть данные технического или коммерческого характера, касающиеся обновлений, а также
требований законодательныхактов некоторыхстран.
В случае возникновения вопросов обратитесь в службу продаж и технического обслуживания
фирмы AGCO.

IВАЖНОЕ ПРЕДОСТЕРЕЖЕНИЕ

◊ Все работы по ремонту и техническому обслуживанию должны выполняться специалистами

станций обслуживания AGCO, в строгом соответствии с инструкциями, и при необходимости,
с использованием специальныхинструментов.

◊ Любое лицо, выполняющее вышеуказанные операции без соблюдения указаний, несет

ответственность за возникшие повреждения.

◊ Изготовитель и все организации, входящие в его сбытовую цепь, включая, но не ограничиваясь

национальными, региональными или местными дилерами, снимают с себя любую ответственность
за повреждения, возникшие в результате неполадок в работе деталей и/или компонентов,
не одобренныхизготовителем, включая используемые для тех

нического обслуживания или

ремонта изделий, произведенныхили распространяемыхизготовителем.
На продукцию, производимую или распространяемую изготовителем, не будут даваться или
распространяться какие бы то ни было гарантийные обязательства, в случае поломок, возникших
в результате неудовлетворительной работы деталей и/или компонентов, не прошедшиходобрение
изготовителя.

АВТОРСКИЕ ПРАВА НА ЛИТЕРАТУРНЫЕ И ХУДОЖЕСТВЕННЫЕ ПРОИЗВЕДЕНИЯ

ПРИНАДЛЕЖАТLAVERDA S.p.A.

Воспроизведение текста и рисунков, даже частичное,

не разрешается.

ОТПЕЧАТАНО В ИТАЛИИ

AGCO Limited - Banner Lane Coventry - England CV4 9GF

ОБСЛУЖИВАНИЕ

Издание №. 327201093 - Издание первое - 01 - 2008

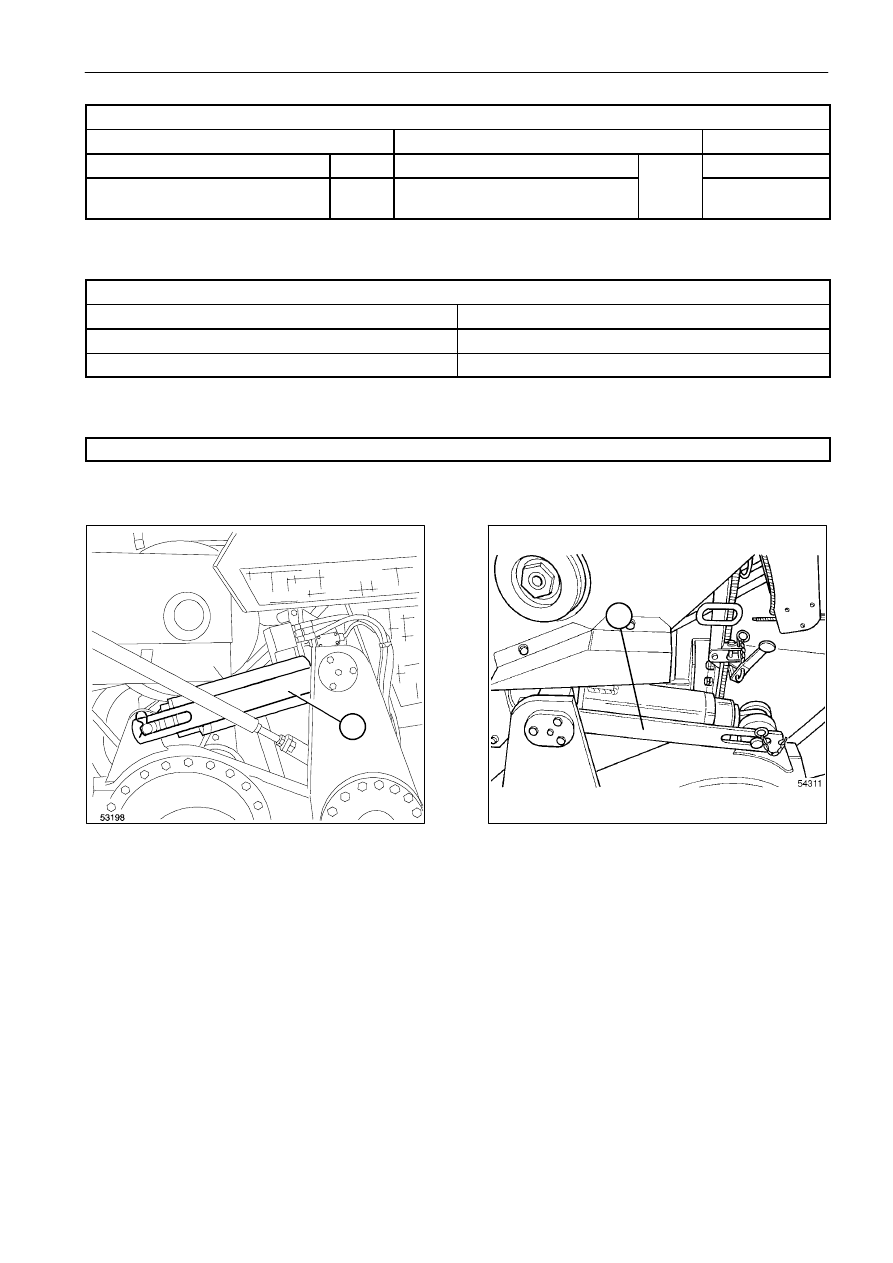

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

25

ТИПЫ ШИН, 5AL / 6AL

ПЕРЕДНИЕ

ЗАДНИЕ

МОДЕЛИ

РАЗМЕРЫ

бар

РАЗМЕРЫ

бар

5 - 6

650/75 R32 172 A8

2,7

460/70 R24

2,2

STD

ВЕС КОМБАЙНА С СОЛОМОРЕЗКОЙ И БЕЗ ЖАТКИ

МОДЕЛЬ

кг

5AL

13200

6AL

12000

МАССА ЖАТКИ - см. таблицу на стр. 19

1

1

1

2

Кронштейн (1) установлен с обеих сторон и используется при смене колес или для транспортировки
машины по дороге при отключенной системе выравнивания.

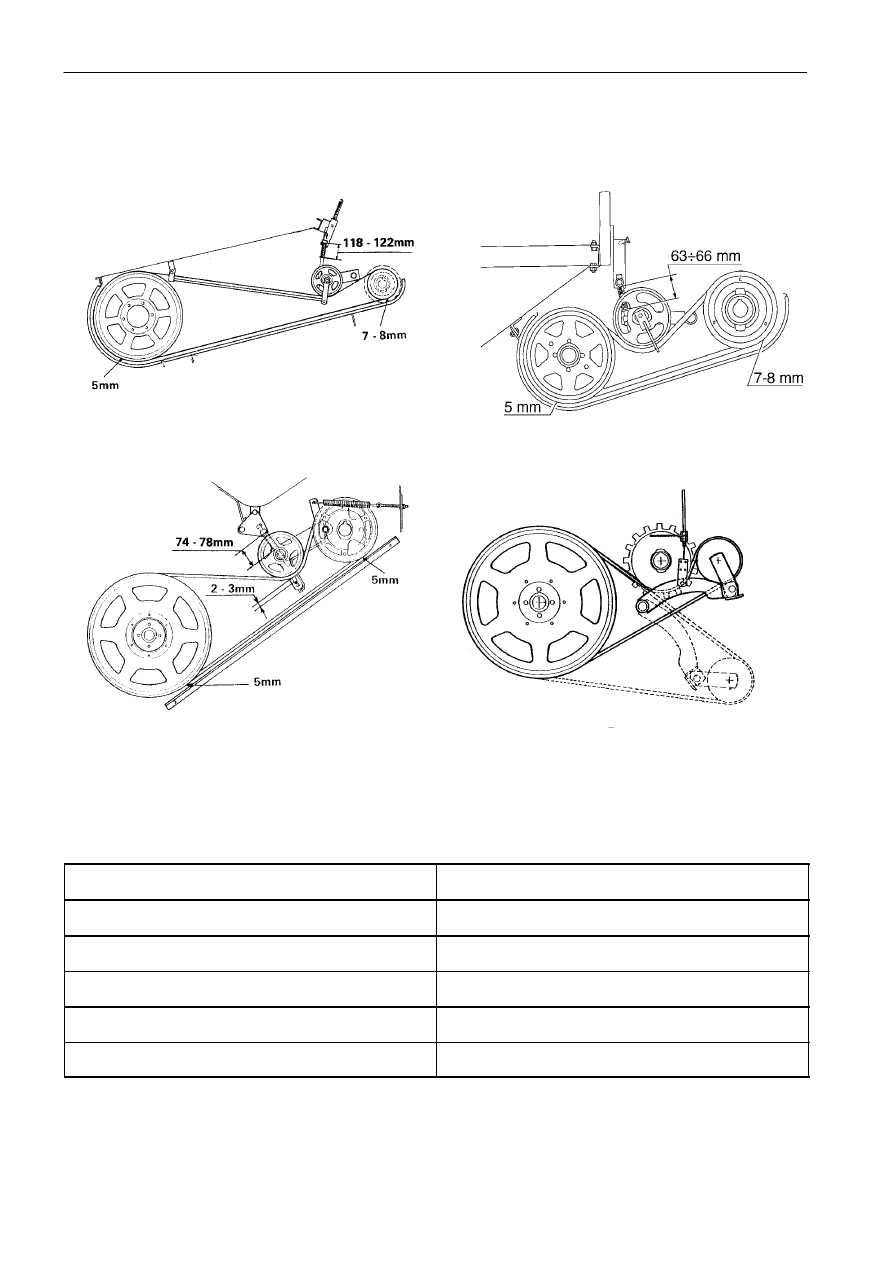

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

26

РЕГУЛИРОВКА НАТЯЖЕНИЯ РЕМНЯ

A

B

C

D

ОПИСАНИЕ

ДЛИНА СЖАТОЙ ПРУЖИНЫ, мм

A -

Управление заднего битера

118 - 122 (пружина L = 162 мм)

A* -

Управление заднего битера

140

± 1 (пружина L = 170 мм)

B -

Управление разгрузки зернового бункера

63 - 66

C -

Управление верхнего вала элеватора

74 - 78

D -

Управление реверсивного механизма

----

A

Спр. № пружины

353561159

Спр. № поперечной рулевой тяги

322170350

A*

Спр. № пружины

353561174

Спр. № поперечной рулевой тяги

323006950

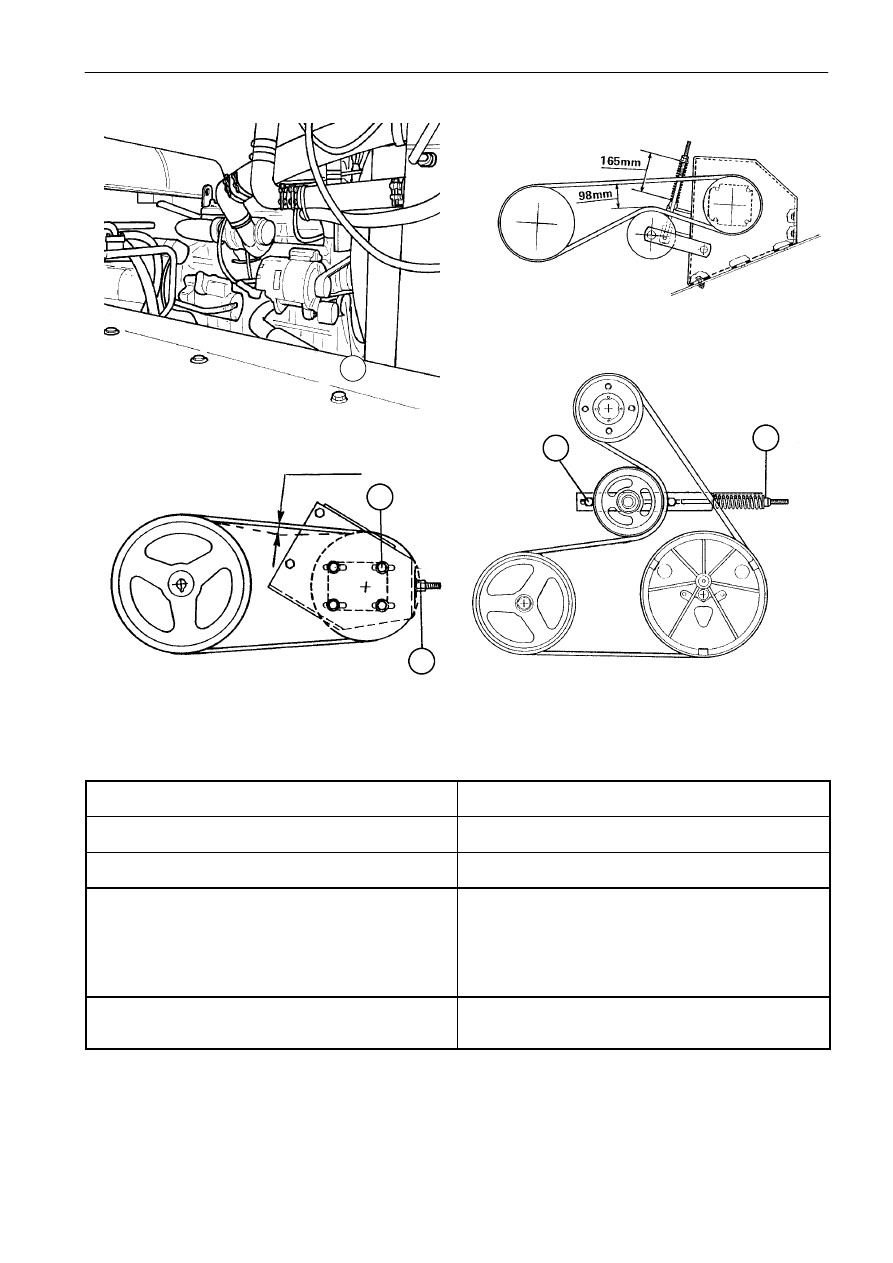

РАЗДЕЛ 00 - ОБЩАЯ ИНФОРМАЦИЯ

27

A

B

C

D

3

4

1

2

8 м м
5/16''

1

ОПИСАНИЕ

НАТЯЖЕНИЕ

A -

Управление водяного насоса и генератора

автоматический натяжитель (1)

B -

Управление гидростатического насоса

пружина сжата до 165

± 1 мм

C -

Управление рабочего насоса

Управление насоса системы выравнивания

Нагрузка 45 Н

Отклонение 8 мм

Предостережение: во избежание повреждения
подшипника и уплотнителя рабочего насоса или
насоса системы выравнивания не натягивайте
ремень "C" слишком сильно.

D -

Управление зернового шнека и шнека
недомолота

пружина сжата до 130 мм

ПРИМЕЧАНИЕ:

Натяжение ремня (C) создается натяжителем (2), после ослабления винта (1).
Натяжение ремня (D) обеспечивается натяжителем (4), при ослаблении винта (3).

Проверяйте

износ

шарикоподшипника

(5)

через

каждые

150

часов

работы,

при необходимости заменяйте их.
