Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство оператора - часть 8

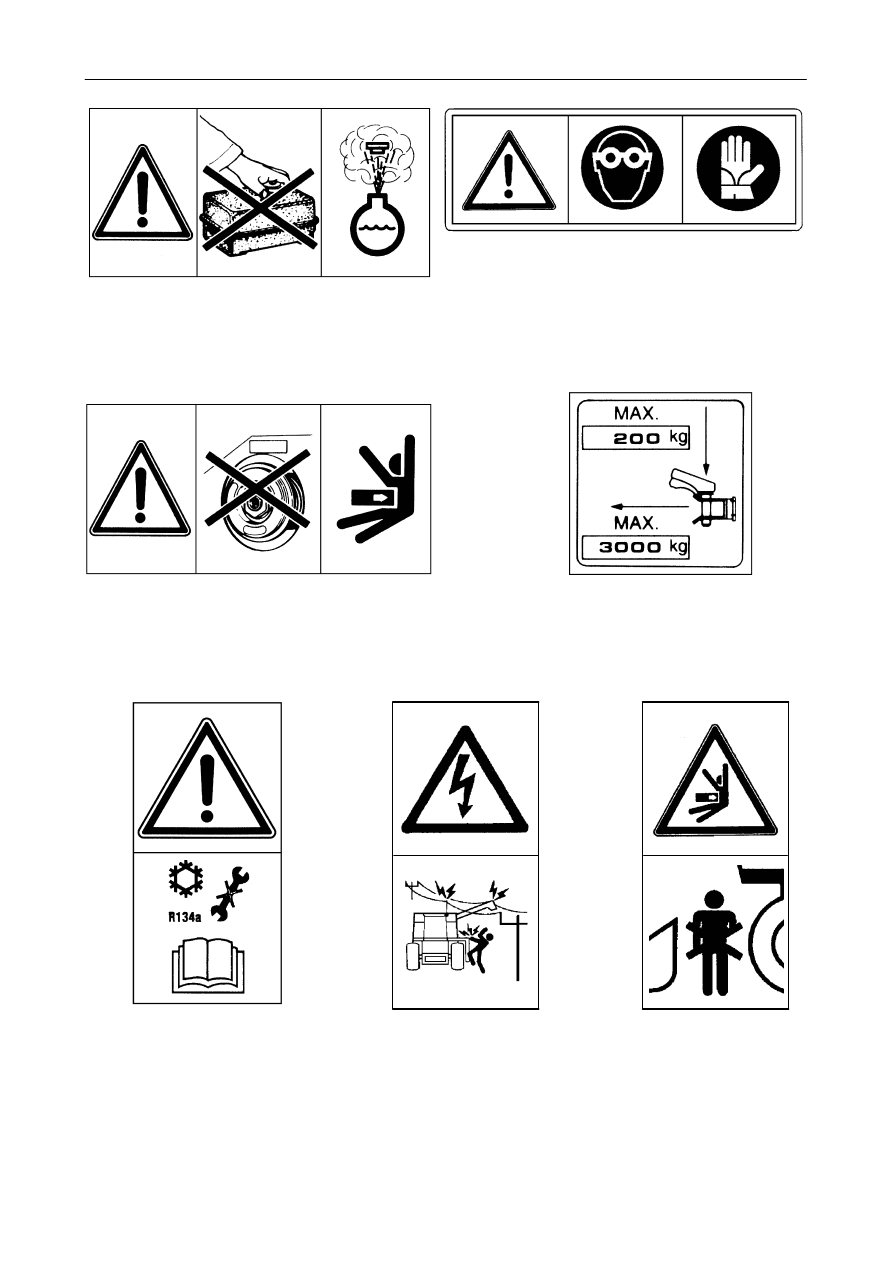

Табличка 32

См. описание на стр. 1-34.

Табличка 30

При проведении работ на аккумуляторной
батарее использовать средства защиты.

Табличка 35

Держаться

вдали

от

опасной зоны между
жаткой и комбайном.

Табличка 34

Держаться на безопасном
расстоянии от воздушных
ЛЭП.

Табличка 29

Предостережение:

перед

отвинчиванием

крышки расширительного бака проверить,
что жидкостьдостаточно охладилась

Табличка 31

Предостережение: не отвинчиватьгайку дисков
вариатора цилиндра

без соответствующего

инструмента

(нагруженная

пружина).

Эту

операцию должен выполнятьтолько персонал,
имеющий специальное разрешение.

Таблички 33

Работы по ремонту или
техническому

обслужива-

нию, требующи опорожне-
ния и заправки системы
(даже частичных), должны
проводиться

квалифици-

рованным персоналом.

341000121

341000120

341000119

341000123

341000034

341000025

341000023

ОБЩАЯ ИНФОРМАЦИЯ

1-28

РАЗДЕЛ 1

1-29

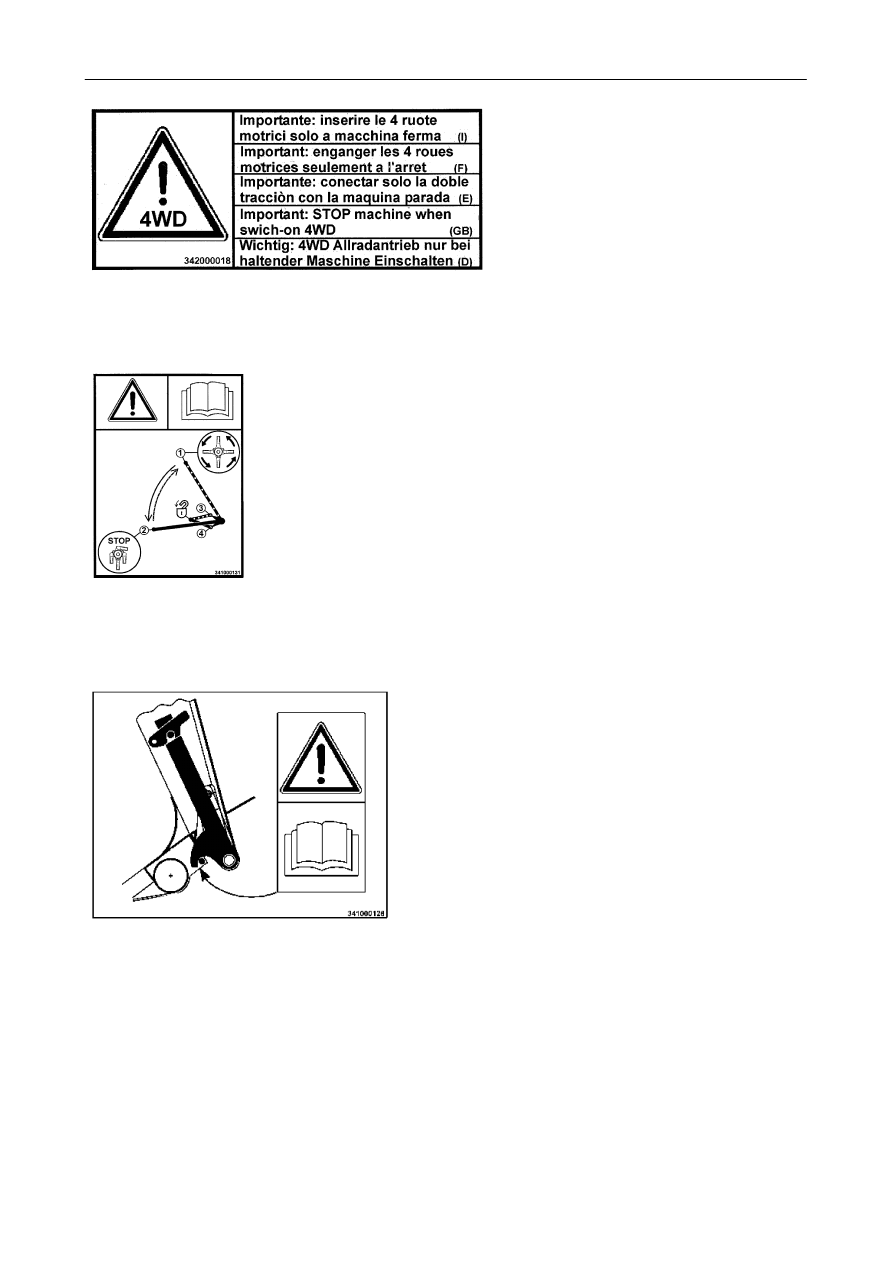

Табличка 36

Важное

замечание:

включать

привод на задние колеса только во
время остановки машины.

341000018

341000131

341000128

Табличка 37

Правильная работа рычагом позиционирования
дефлектора соломорезки: см. инструкции на
странице 8-10.

Табличка 38

Инструкции по правильному подключению жатки к
машине см. на странице 3-4.

ОБЩАЯ ИНФОРМАЦИЯ

1-30

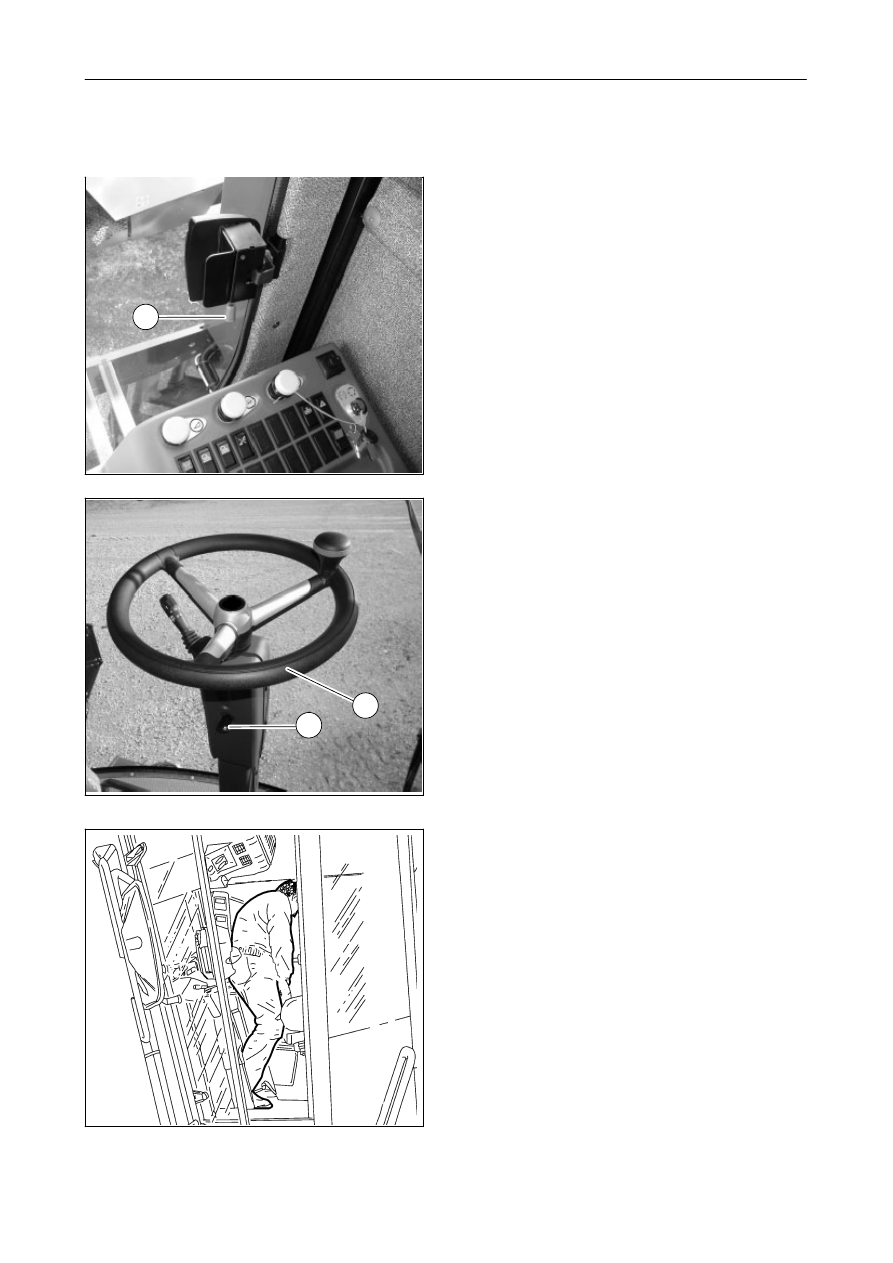

АВАРИЙНЫЙ ВЫХОД

12

13

14

1

2

3

Аварийный выход осуществляется через правую
дверькабины.

Чтобы выйти из кабины через аварийный выход,
выполнитьследующее:

1.

Разблокироватьручку

(1)

и

полность

ю

открытьдверь.

2. Нажатьсоответствующий рычаг (2), чтобы

полностью

выдвинуть

вперед

рулевое

колесо (3).

3. Обойти вокруг панели приборов и выйти из

кабины (рис. 14).

РАЗДЕЛ 1

1-31

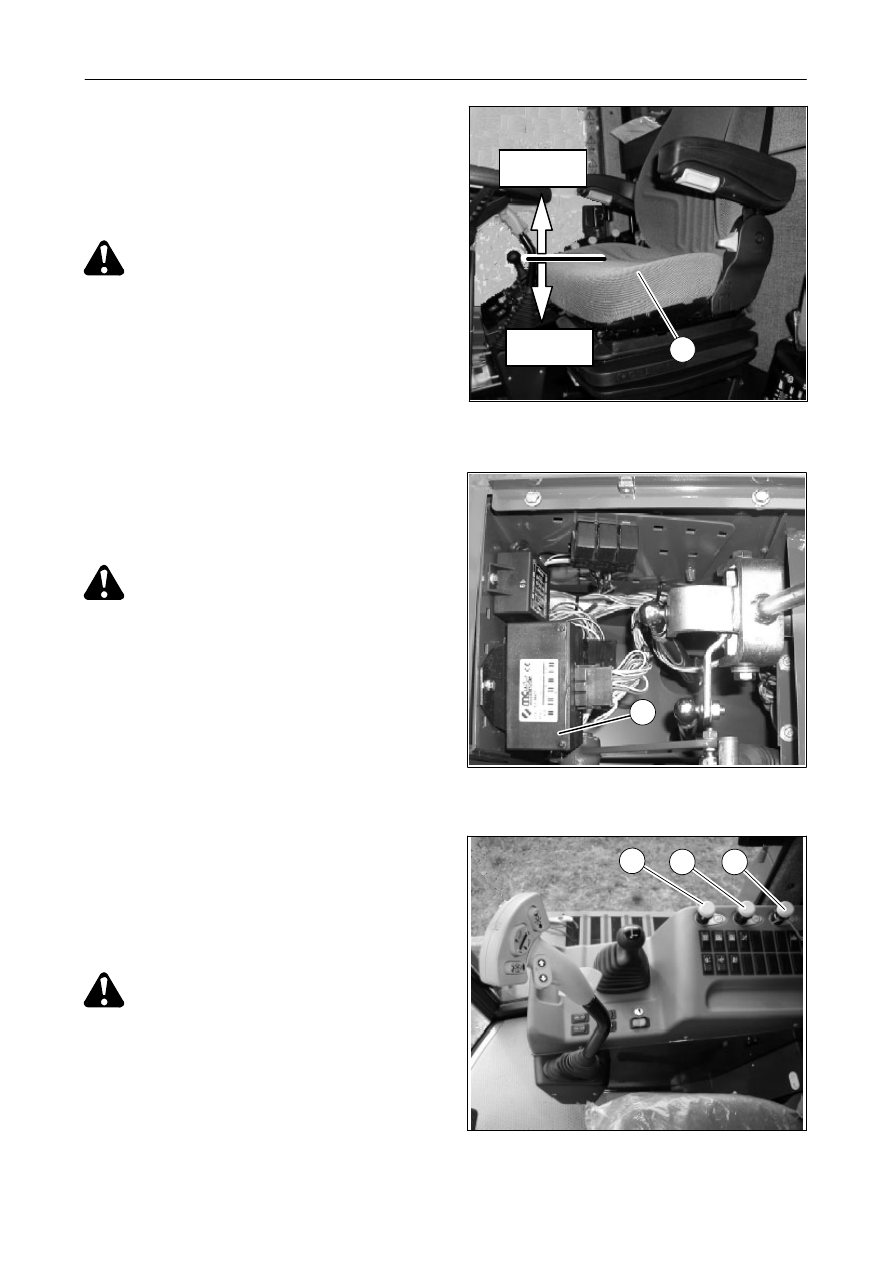

ПРЕДОХРАНИТЕЛЬНЫЕ УСТРОЙСТВА

Предохранительный фиксатор - Рис. 15 -
17

ПРЕДОСТЕРЕЖЕНИЕ: машина обору-
дована автоматическим устройством,
предотвращающим серьезное травмир-

ование оператора.
Если во время работы (c включенным приводом)
оператор покидает сиденье, то через пять
секунд жатка и разгрузка зернового бункера
автоматически останавливаются. Еще через
три секунды (всего через восемь секунд)
останавливается привод молотилки.

Подушка

сиденья

(1)

срабатывает

как

выключатель; как только нажимное усилие (от
веса

оператора)

исчезает,

две

пружины

поднимают подушку вверх, и срабатывает
предохранительный фиксатор.

ОПАСНО: не прикасайтесь к кожуху
(2), в котором находятся детали,
обеспечивающие

правильное

функционирование системы.

Чтобы

восстановитьстандартное

функцио-

нирование

машины,

выполните

следующие

действия:

a.)сядьте на сиденье оператора;

b.)нажмите на переключатели (3, 4 и 5), чтобы

выключитьих;

c.)уменьшите частоту вращения двигателя;

d.)включите приводы молотилки (4) и питателей

(3) при частоте вращения двигателя не более
1500 об/мин.

e.)увеличьте частоту вращения двигателя до

максимального значения: 2200 об/мин.

ПРЕДОСТЕРЕЖЕНИЕ: перед использо-
ванием машины следует проверить
работоспособность указанной выше

системы.

В

случае

обнаружения

неисправности

немедленно обратитесь к дилеру.

1

СТОП

ОК

15

16

17

2

3

4

5
