203

4 Перед пуском в эксплуатацию

4.11 Пневматическая тормозная система для прицепа (дополнительная оснастка)

9355

33885

4.11.9 Указания по безопасности для
антифриза

Пары могут вызвать сонливость и оглушенное
состояние.
Повторный контакт может вызвать высыхание и
растрескивание кожи.
Могут возникнуть следующие проблемы:

• Раздражение глаз
• Раздражение дыхательных путей
• Головные боли
• Головокружение

Воздействие на центральную нервную систему при
большой дозировке:

• Удушье
• Потеря сознания

Заглатывание:

• Тошнота
• Рвота
• Поражение печени

Мероприятия по оказанию первой помощи
Вдыхание:

– Обеспечить подачу свежего воздуха и,

в зависимости от симптомов, обратиться к
врачу.

– Удалить травмированного из опасной зоны.

Попадание в глаза:

– Основательно промывать большим

количеством воды в течение нескольких минут.
В случае необходимости обратиться к врачу.

Попадание на кожу:

– Основательно промыть большим количеством

воды с мылом, загрязненную и пропитанную
одежду немедленно удалить, при раздражении
кожи (покраснение и т.п.) обратиться к врачу.

Заглатывание:

– Не вызывать рвоту, сразу же обращаться к

врачу!

Удаление

Опасность!
Антифриз легко воспламеняется!
Антифриз хранить в недоступном для
детей месте!

Экология!

Антифриз не проливать и удалять в
соответствии с предписаниями!

204

4 Перед пуском в эксплуатацию
4.12 Погрузка машины

9355

4.12 Погрузка машины

34604

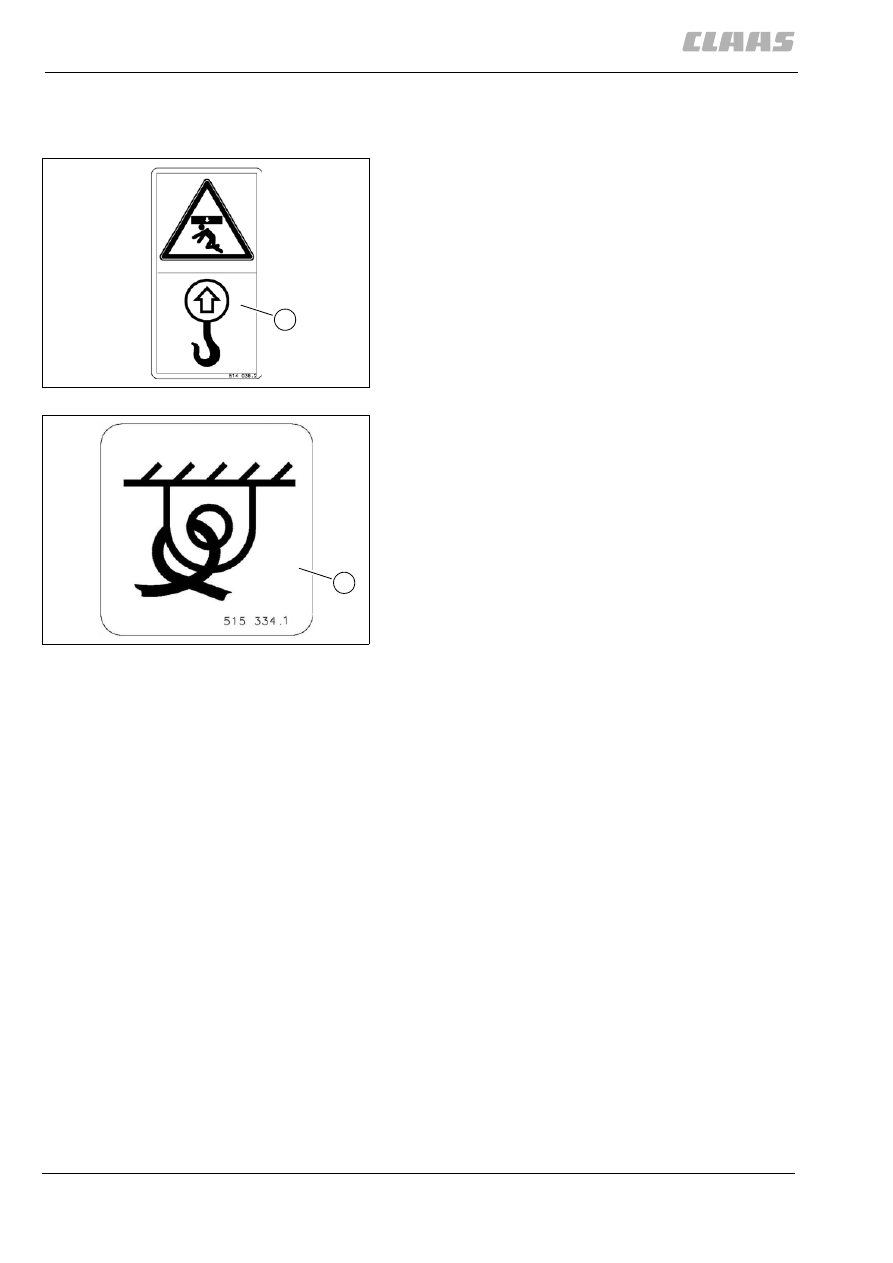

4.12.1 Погрузка и крепление машины

– Прицепку машины выполнять за

предусмотренные для этого устройства,
помеченные предупреждающими табличками
(1).

(рис. 149)

– Машину крепить посредством

предусмотренных для этого устройств,
помеченных наклейками с указаниями по
безопасности (1).

(рис. 150)

149

65

1

150

9602

1

205

4 Перед пуском в эксплуатацию

4.12 Погрузка машины

9355

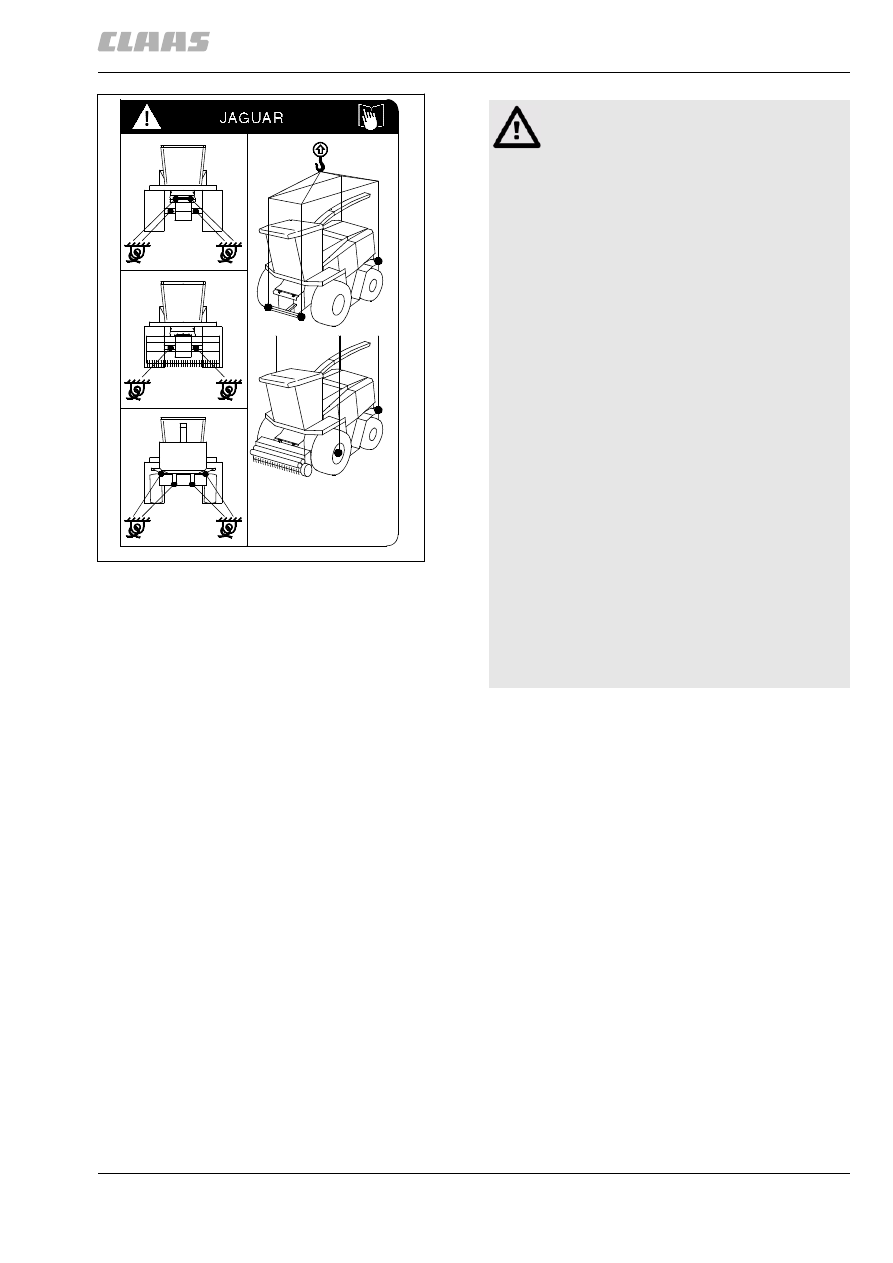

(рис. 71)

151

12768

516 715.0

JAGUAR 900,890,870

JAGUAR 850,830

12 000 kg

11 000 kg

Опасность!

Подъем тяжелых конструктивных деталей.

Опасность получения серьезных травм и
даже смерти.

– Неаккуратный подъем или крепление

может приводить к смещению машины
и к травмам или материальному
ущербу.

– Перед строповкой или креплением

машины следует затянуть стояночный
тормоз.

– Корпус подающего устройства перед

строповкой или креплением должен
быть полностью поднят.

– Если впереди не установлена

приставка, то следует использовать
несущую балку. Если несущая балка
не имеется в распоряжении, то
следует связаться с торговым
предприятием CLAAS.

– Перед подъемом посредством

несущих балок следует установить под
корпусом подающего устройства
транспортную распорку.

– Для подъема машины используйте

только безупречные подъемные
устройства достаточной
грузоподъемности. Защищайте его от
острых углов и кромок, к примеру,
посредством протекторов.

206

5 Обслуживание системы CIS
5.1 Общие указания

9356

5 Обслуживание системы CIS

5.1 Общие указания

2627

5.1.1 Функции и индикаторы

Информационная система CIS фирмы CLAAS
поставляется в виде базисного варианта или в
виде комфортабельного варианта со встроенным
бортовым информатором.

Бортовой информатор выполняет следующие
функции и обладает следующими индикаторами:

– Дневной и общий счетчик часов работы
– Программирование данных, важных для учета

площади, таких как рабочее положение,
рабочая ширина, деление и частичная ширина

– Дневной и общий счетчик убранной площади
– Расчет и индикация производительности по

площади

– Индикация следующего актуального интервала

технического обслуживания

В настоящем разделе описываются все возможные
функции информационной системы CIS. Для
ориентации все тексты, которые относятся к
варианту системы CIS со встроенным бортовым
информатором, снабжены дополнением "Система
CIS с бортовым информатором".

2570

5.1.2 Перед первым пуском в эксплуатацию

При первом пуске машины в эксплуатацию, а также
после монтажа новой приставки необходимо
производить следующие базовые настройки:

– Программирование зазора валков

зернодробилки.

– Выучить концевые упоры контурной системы.
– Обучение автопилота.

Система CIS с бортовым информатором:

– Сохранение рабочего положения (система CIS

с бортовым информатором)

– Настроить рабочую ширину (система CIS с

бортовым информатором).

– Настроить деление приставки (система CIS с

бортовым информатором).

– Настроить частичную ширину приставки

(система CIS с бортовым информатором).

При первом пуске в эксплуатацию, а также после
длительных простоев, отсоединив батарею:

– Настройка даты и текущего времени.
