199

4 Перед пуском в эксплуатацию

4.10 Установка консерванта силоса

9355

Сопла (до машины № 492 05204)

Цвет сопла

№ сопла

ок. л/час

[л/час]

Максимальная

производительность

измельчения

Тонн/час [т/час]

Оранжевый

XR11001

18*

70

Желтый

XR 11002

28*

110

Синий

XR 11003

43*

170

Красный

XR 11004

58*

230

Сопла (начиная с машины № 492 05205)

Цвет сопла

№ сопла

ок. л/час

[л/час]

Максимальная

производительность

измельчения

Тонн/час [т/час]

Желтый

75001

36

144

Оранжевый

75002

48

192

Красный

75003

66

264

Синий

75005

120

480

200

4 Перед пуском в эксплуатацию
4.11 Пневматическая тормозная система для прицепа (дополнительная оснастка)

9355

4.11 Пневматическая тормозная
система для прицепа (дополнительная
оснастка)

33860

4.11.1 Общие указания по пневматической
тормозной системе

Для работы с прицепом необходимо выполнить
следующие предписания:

– Система установлена надлежащим образом в

соответствии с инструкцией по установке и
проверена.

– При составлении тягача и прицепа следует

обращать внимание на согласование
тормозной системы прицепа с тягачом.

– Тягово-сцепное устройство допускается

использовать только для прицепки прицепов и
для транспортировки сельскохозяйственных
предметов первой необходимости, изделий
или рабочих орудий. (см. BMV/ST2-2019L/59 от
09.04.59)

– Макс. нагрузка прицепа с тормозом составляет

8000 кг. Прицепы без тормоза не допускаются.

33864

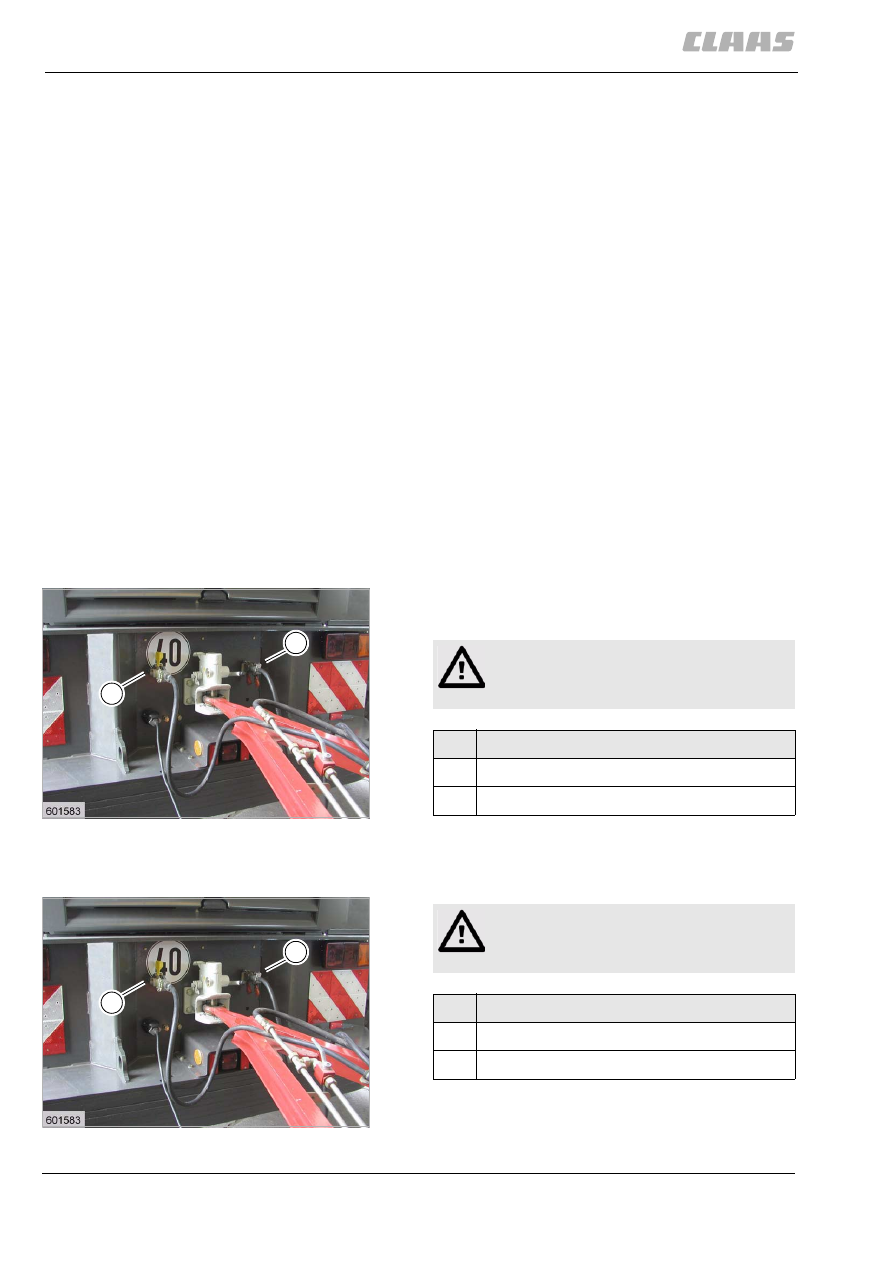

4.11.2 Подсоединить пневматические
шланги

Подсоединить пневматические шланги после
прицепки прицепа:

(рис. 142)

33865

4.11.3 Отсоединить пневматические шланги

(рис. 143)

142

3167

G

R

Опасность!

Сначала подсоединить желтую, а затем
красную головку муфты.

Обозначение

G

Желтая головка муфты

R

Красная головка муфты

143

3167

G

R

Опасность!

Вначале отсоединить красную, а затем
желтую головку муфты.

Обозначение

G

Желтая головка муфты

R

Красная головка муфты

201

4 Перед пуском в эксплуатацию

4.11 Пневматическая тормозная система для прицепа (дополнительная оснастка)

9355

34629

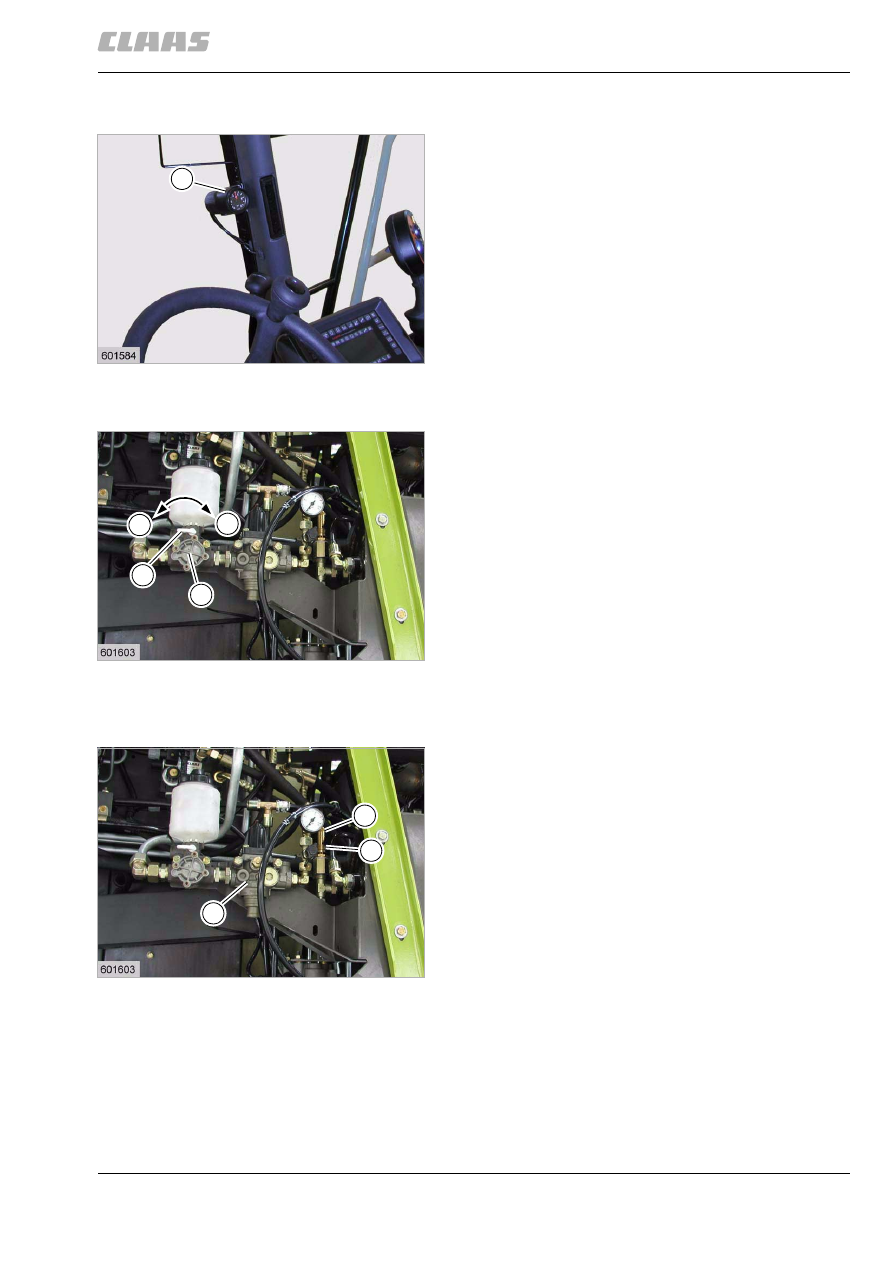

4.11.4 Индикация давления

Давление в тормозной системе показывается
манометром (M) в кабине.

Каждый раз перед началом движения давление
должно быть не меньше 6 бар.

(рис. 144)

33867

4.11.5 Насос антифриза

Насос для антифриза (F) служит для
предотвращения замерзания пневматической
системы при эксплуатации в холодное время года.

Насос для антифриза ВКЛ. = рычаг (H) в
положении (E)

Насос для антифриза ВЫКЛ. = рычаг (H) в
положении (A)

Насос для антифриза включать лишь в том случае,
если это обусловлено температурой.

(рис. 145)

33868

4.11.6 Проверка предохранительного
клапана

На регуляторе давления (D) расположен
дополнительный предохранительный клапан (S).

Предохранительный клапан (S) включается
автоматически и предотвращает нагнетание
слишком высокого давления в компрессорной
установке.

– Для выполнения проверки предохранительного

клапана (S) компрессорная установка должна
быть заполнена воздухом минимум на 80–90%.

– Выверните болт с накатанной головкой (R)

движениями влево на несколько оборотов для
выпуска воздуха из предохранительного
клапана (S).

– После этого вверните болт с накатанной

головкой движениями вправо до упора.
Предохранительный клапан (S) снова должен
стать абсолютно воздухонепроницаемым.
Эта операция выполняется быстро и только
один раз.

144

12308

M

145

3300

H

E

A

F

146

3300

R

S

D

202

4 Перед пуском в эксплуатацию
4.11 Пневматическая тормозная система для прицепа (дополнительная оснастка)

9355

(рис. 146)

33870

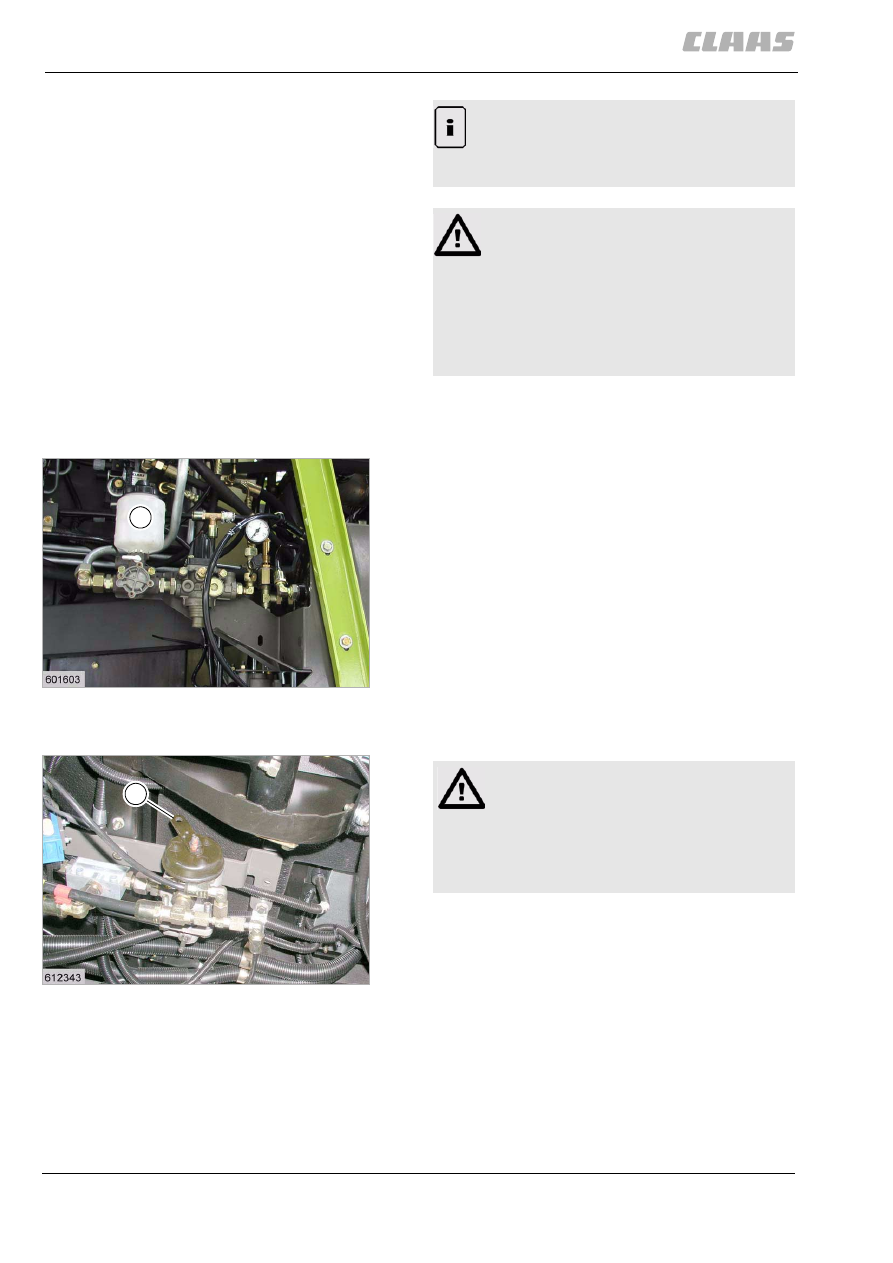

4.11.7 Антифриз

Заполнить резервуар (В) антифризом. Объем
заправки составляет 0,5 литра.

(рис. 147)

34628

4.11.8 Управляющий клапан прицепа

(рис. 148)

Обратить внимание!

При выворачивании/вворачивании болта с
накатанной головкой не переходите за
положение упора.

Опасность!

Проверяйте предохранительный клапан
один раз в год перед началом уборки
урожая. Для этого воздействовать на винт
с накаткой (R) в соответствии с описанным
выше.

Следите за чистотой предохранительного
клапана.

147

3300

B

148

3477

H

Внимание!

Рычаг (H) управляющего клапана прицепа
должен быть зафиксирован в показанном
положении.

При несоблюдении задействован тормоз
прицепа!
