Challenger Terra Gator 3244 Chassis. Manual - part 46

36

KENR6054

Disassembly and Assembly Section

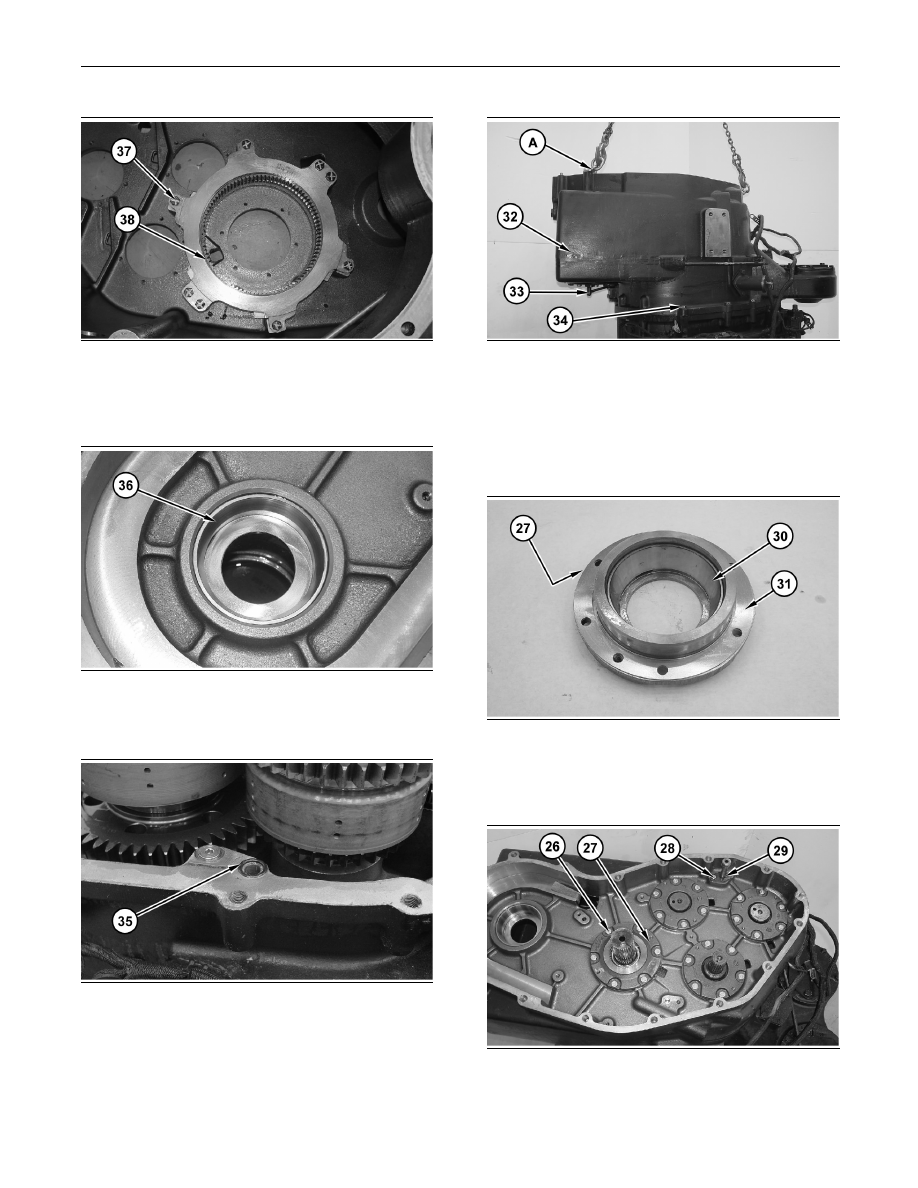

g01269302

Illustration 136

28. Use two people in order to install clutch assembly

(38). The weight of clutch assembly (38) is

approximately 25 kg (55 lb). Install bolts (37).

g01269287

Illustration 137

29. Lower the temperature of bearing cup (36). Install

bearing cup (36).

g01269241

Illustration 138

g01269240

Illustration 139

30. Install O-ring seal (35). Apply Tooling (L) to case

assembly (32). Attach Tooling (A) and a suitable

lifting device to case assembly (32). The weight

of case assembly (32) is approximately 365 kg

(800 lb). Install case assembly (32) and bolts (34).

Install tube assembly (33).

g01269226

Illustration 140

31. Lower the temperature of bearing cup (30). Install

bearing cup (30) into bearing cage (27). Install

shims (31).

g01269222

Illustration 141

32. Install bearing cage (27) and bolt (26).

KENR6054

37

Disassembly and Assembly Section

33. Repeat Steps 31 and 32 for the remaining bearing

cages.

34. Install tube assembly (29) and bolt (28).

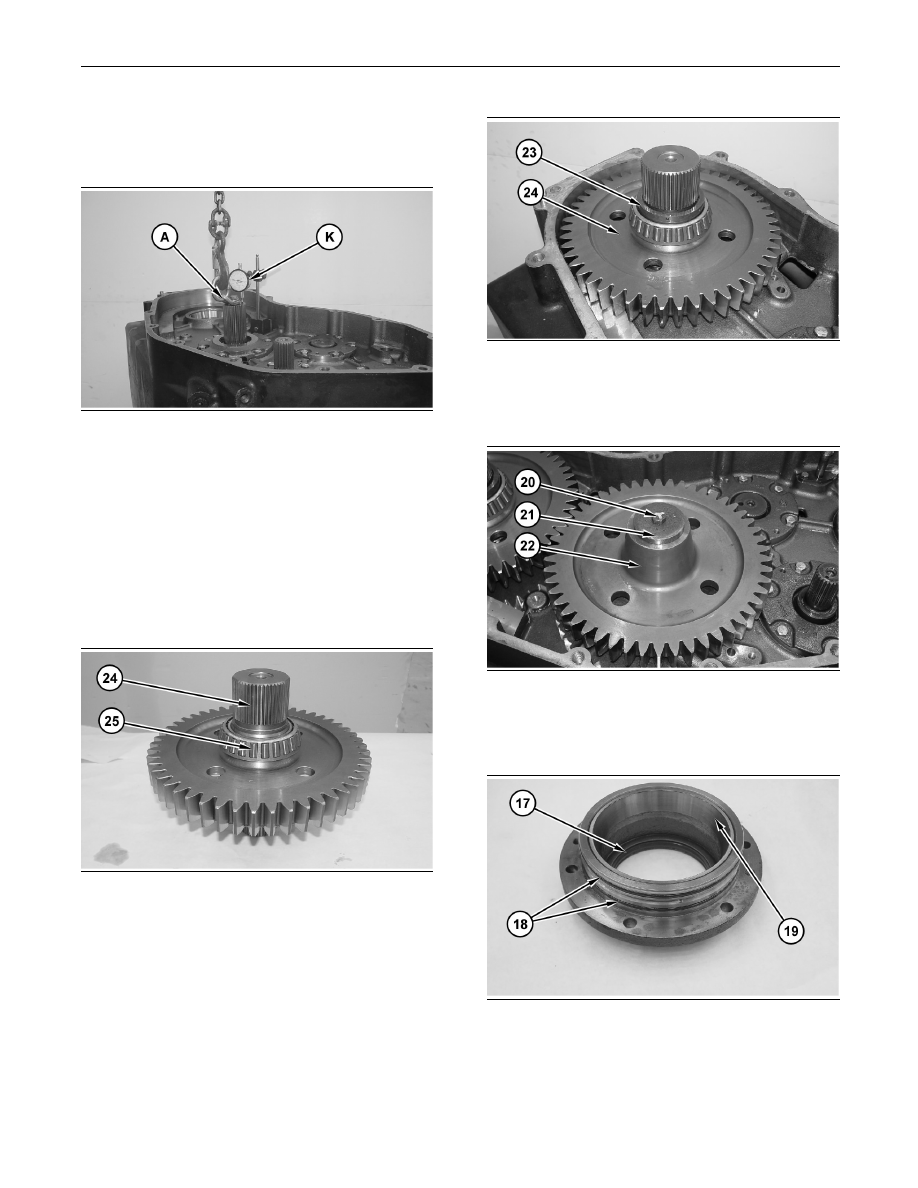

g01281835

Illustration 142

35. Attach Tooling (A) and a suitable lifting device

to the shaft assembly. Install Tooling (K). Apply

a slight lifting tension on the shaft assembly.

Use Tooling (K) in order to check the end play

of the shaft assembly. The end play should be

between 0.050 mm (0.0020 inch) and 0.100 mm

(0.0039 inch). Add or remove shims as shims are

required.

Note: It is important to rotate the shaft during the end

play adjustment in order to seat the bearings properly.

g01269221

Illustration 143

36. Install bearing cones (25) onto gear (24).

g01269183

Illustration 144

37. Use two people in order to install gear (24). The

weight of gear (24) is approximately 32 kg (70 lb).

Install ring (23).

g01269176

Illustration 145

38. Use two people in order to install gear (22). The

weight of gear (22) is approximately 23 kg (50 lb).

Install retainer (21) and bolt (20).

g01269118

Illustration 146

39. Lower temperature of bearing cup (19). Install

bearing cup (19). Install lip seal (17) and O-ring

seals (18) after adjusting the end play of the shaft

assembly.

38

KENR6054

Disassembly and Assembly Section

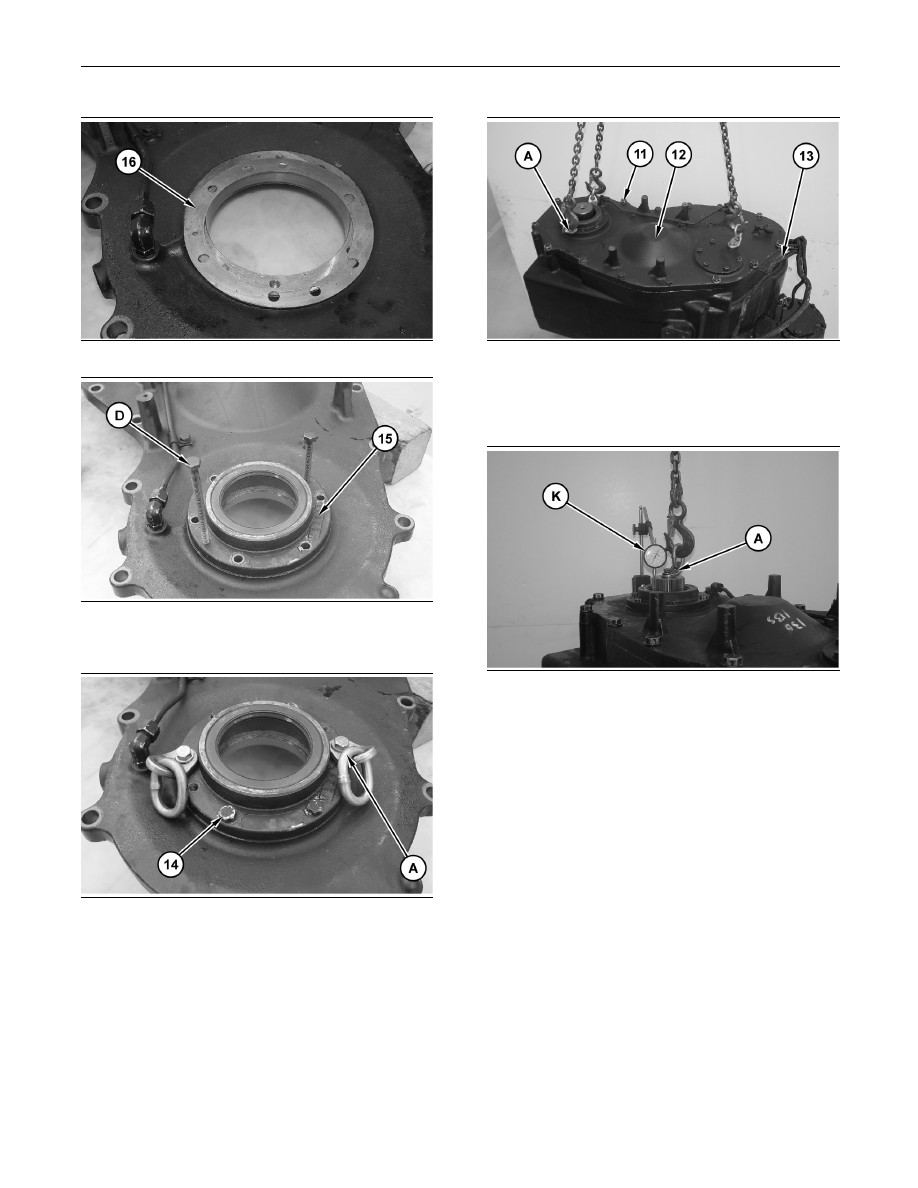

g01269068

Illustration 147

g01269063

Illustration 148

40. Position shims (16). Install bearing cage (15).

g01269057

Illustration 149

41. Install Tooling (A) and bolts (14).

g01269055

Illustration 150

42. Install cover assembly (12). The weight of cover

assembly (12) is approximately 60 kg (130 lb).

Install bolts (11). Position harness assembly (13).

g01281866

Illustration 151

43. Attach Tooling (A) and a suitable lifting device

to the shaft assembly. Install Tooling (K). Apply

a slight lifting tension to the shaft assembly.

Use Tooling (K) in order to check the end play

of the shaft assembly. The end play should be

between 0.050 mm (0.0020 inch) and 0.100 mm

(0.0039 inch). Add or remove shims as shims are

required.

44. Reinstall the bearing cage with the lip seal and

the O-ring seals.

KENR6054

39

Disassembly and Assembly Section

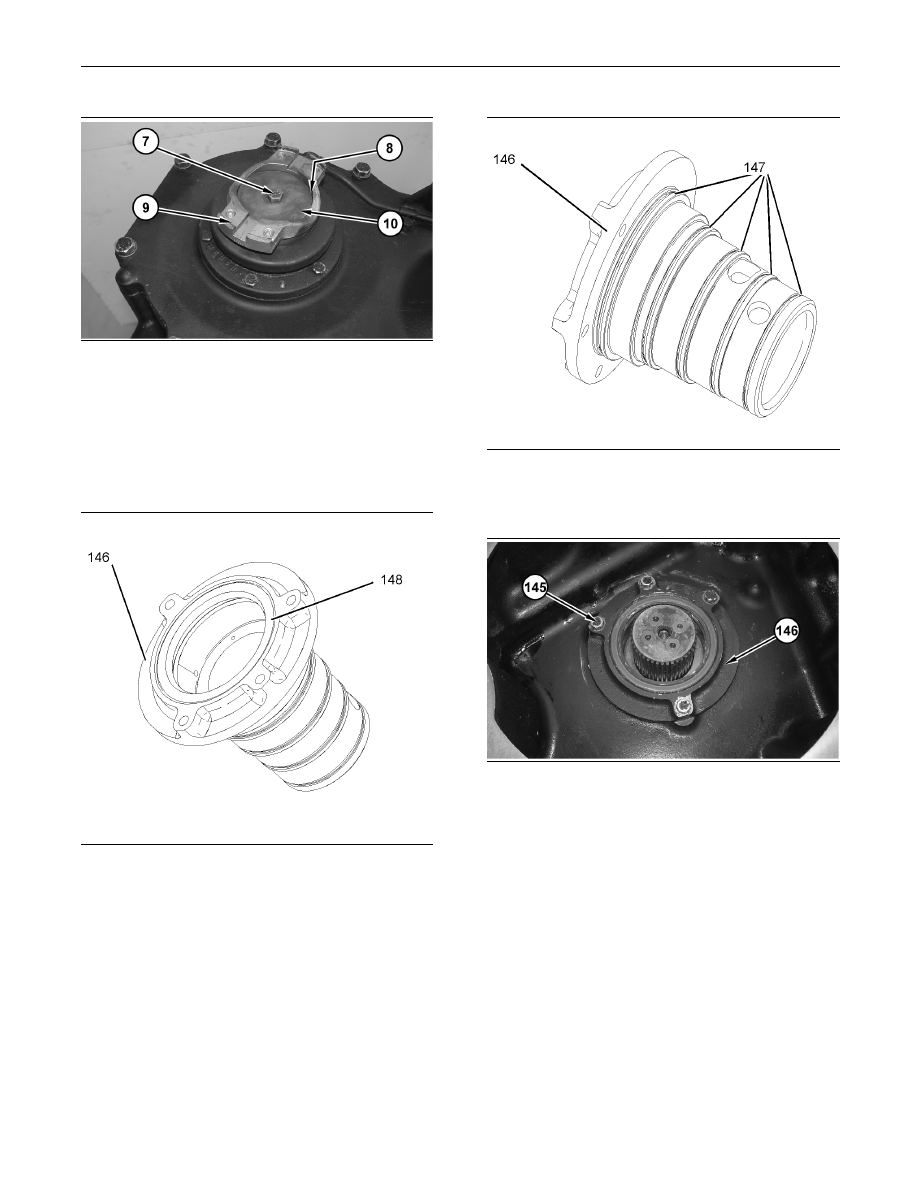

g01269046

Illustration 152

45. Install O-ring seal (8) and yoke (9). Install retainer

(10) and bolt (7).

46. Use Tooling (A), Tooling (B), and a suitable lifting

device in order to reposition transmission (6).

The weight of transmission (6) is approximately

1315 kg (2900 lb).

g01270685

Illustration 153

47. Install lip seal (148) into seal ring housing (146).

g01270632

Illustration 154

48. Install O-ring seals (147) into seal ring housing

(146).

g01279115

Illustration 155

49. Install seal ring housing (146) and bolts (145).
