Challenger Terra Gator 3244 Chassis. Manual - part 44

28

KENR6054

Disassembly and Assembly Section

g01329472

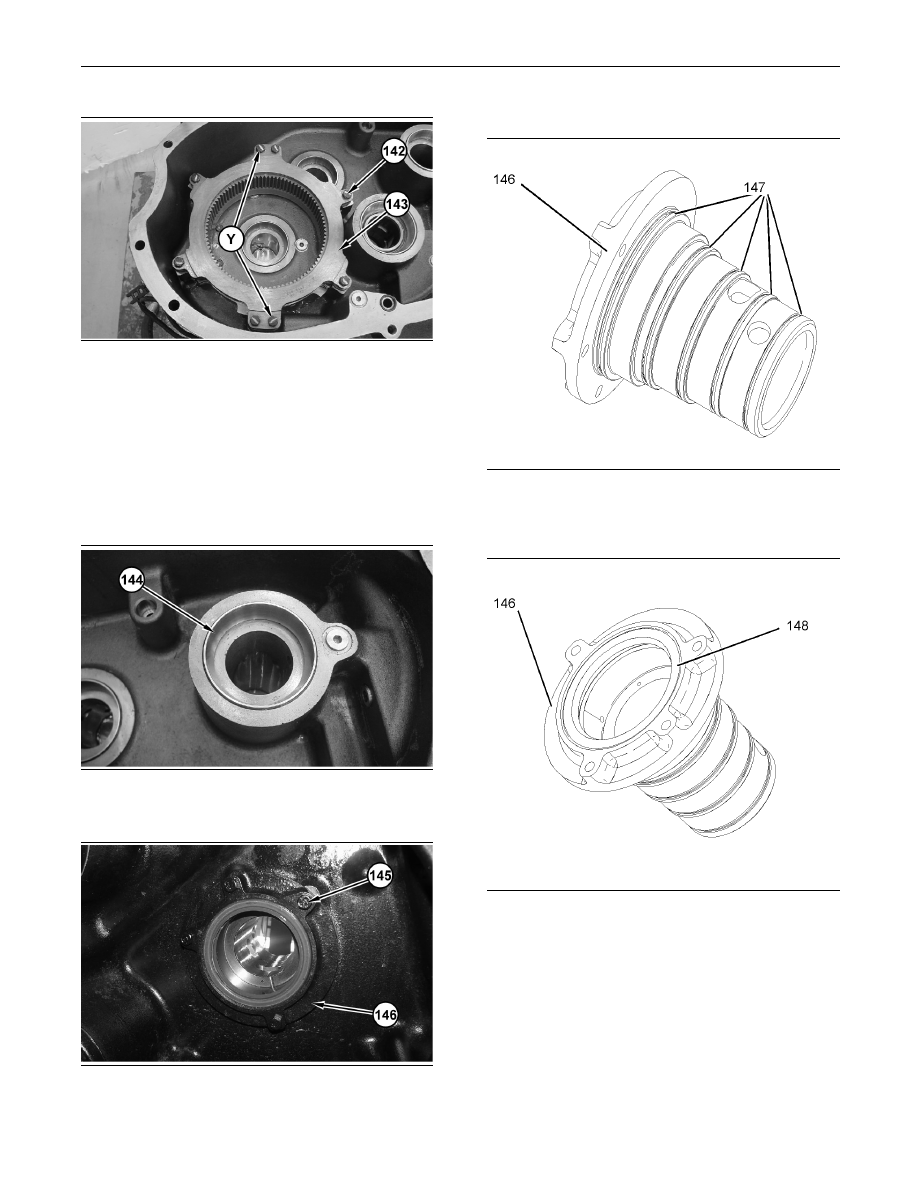

Illustration 105

Note: Do not remove bolts (Y).

54. Remove bolts (142). Use two people in order

to remove clutch assembly (143). The weight

of clutch assembly (143) is approximately 25 kg

(55 lb).

55. Refer to Steps 19 through 22 for disassembly of

remaining clutch assemblies.

g01270596

Illustration 106

56. Remove bearing cups (144).

g01270626

Illustration 107

57. Remove bolts (145) and seal ring housing (146).

g01270632

Illustration 108

58. Remove O-ring seals (147) from seal ring housing

(146).

g01270685

Illustration 109

59. Remove lip seal (148) from seal ring housing

(146).

KENR6054

29

Disassembly and Assembly Section

i02649079

Transmission - Assemble

SMCS Code: 3002-016; 3030-016; 3150-016;

3159-016

Assembly Procedure

Table 6

Required Tools

Tool

Part

Number

Part Description

Qty

A

138-7575

Link Brackets

4

B

1U-9202

Lever Puller Hoist

1

C

1P-2420

Transmission Repair Stand

1

D

154-6181

Forcing Screws

2

E

203-5581

Plate

1

G

FT-2769

Table

1

H

5P-4758

Retaining Ring Pliers As

1

J

207-8153

Shaft Retainer

1

K

8T-5096

Dial Indicator Gp

1

L

1U-8846

Gasket Sealant

-

Note: Cleanliness is an important factor. Before

assembly, thoroughly clean all parts in cleaning

fluid. Allow the parts to air dry. Do not use wiping

cloths or rags to dry parts. Lint may be deposited

on the parts which may cause trouble. Inspect all

parts. If any parts are worn or damaged, use new

parts for replacement. Dirt and other contaminants

can damage the precision component. Perform

assembly procedures on a clean work surface. Keep

components covered and protected at all times.

Note: Check the O-ring seals, the gaskets, and

the seals for wear or for damage. Replace the

components, if necessary.

Note: Lubricate all seal rings and O-ring seals prior

to assembly.

NOTICE

Care must be taken to ensure that fluids are contained

during performance of inspection, maintenance, test-

ing, adjusting and repair of the product. Be prepared to

collect the fluid with suitable containers before open-

ing any compartment or disassembling any compo-

nent containing fluids.

Refer to Special Publication, NENG2500, “Caterpillar

Dealer Service Tool Catalog” for tools and supplies

suitable to collect and contain fluids on Caterpillar

products.

Dispose of all fluids according to local regulations and

mandates.

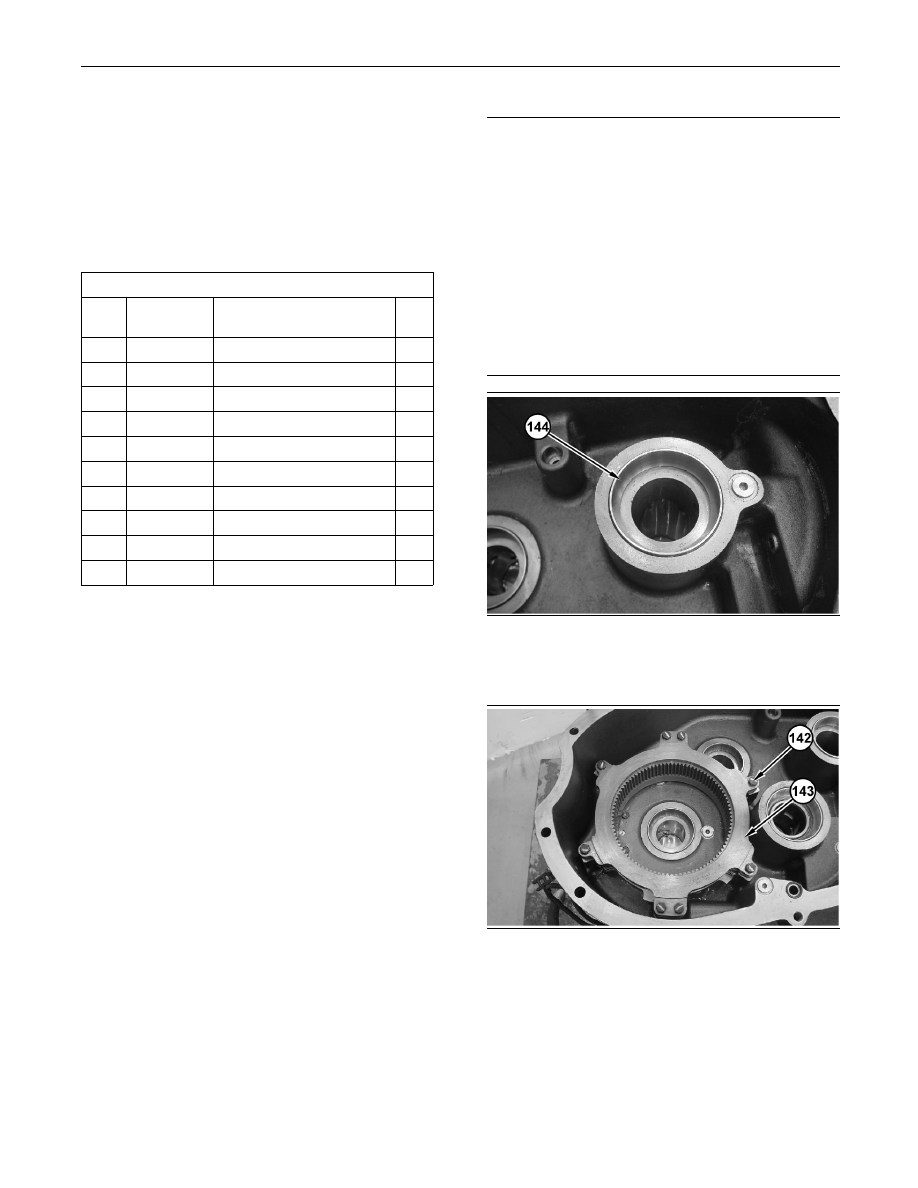

g01270596

Illustration 110

1. Lower the temperature of bearing cups (144).

Install bearing cups (144).

g01270589

Illustration 111

2. Refer to Steps 24 through 27 in order to assemble

clutch assembly (143).

3. Use two people in order to install clutch assembly

(143). The weight of clutch assembly (143) is

approximately 25 kg (55 lb). Install bolts (142).

30

KENR6054

Disassembly and Assembly Section

g01270555

Illustration 112

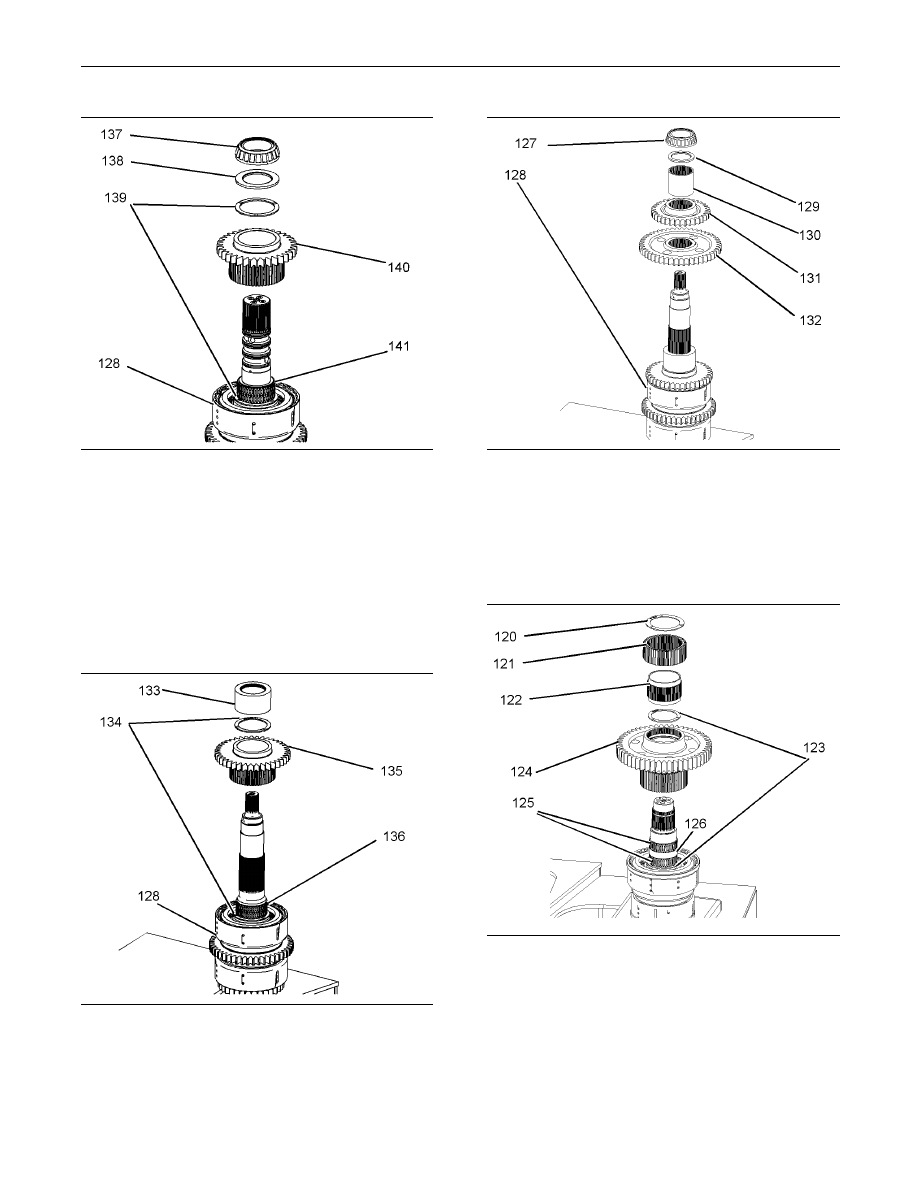

Input Shaft

4. Install bearings (141) and thrust washer (139)

onto shaft assembly (128). Install gear (140),

thrust washer (139), and spacer (138). Raise the

temperature of bearing cone (137). Install bearing

cone (137). Install the seal rings after installation

of bearing cone (137).

Note: The procedure for the assembly of the clutch

packs are identical.

g01270098

Illustration 113

5. Install thrust washer (134) and bearings (136) onto

shaft assembly (128). Install gear (135), thrust

washer (134), and spacer (133).

g01270092

Illustration 114

6. Install gear (132), gear (131), spacer (130), and

spacer (129) onto shaft assembly (128).

7. Raise the temperature of bearing cone (127) and

install bearing cone (127) onto shaft assembly

(128).

g01270078

Illustration 115
Output Shaft

8. Install spacer (126) and bearing (125) onto shaft

assembly (99). Install gear (124), thrust washer

(123), tube (122), sun gear (121), and thrust

washer (120) onto shaft assembly (99).

KENR6054

31

Disassembly and Assembly Section

g01270067

Illustration 116

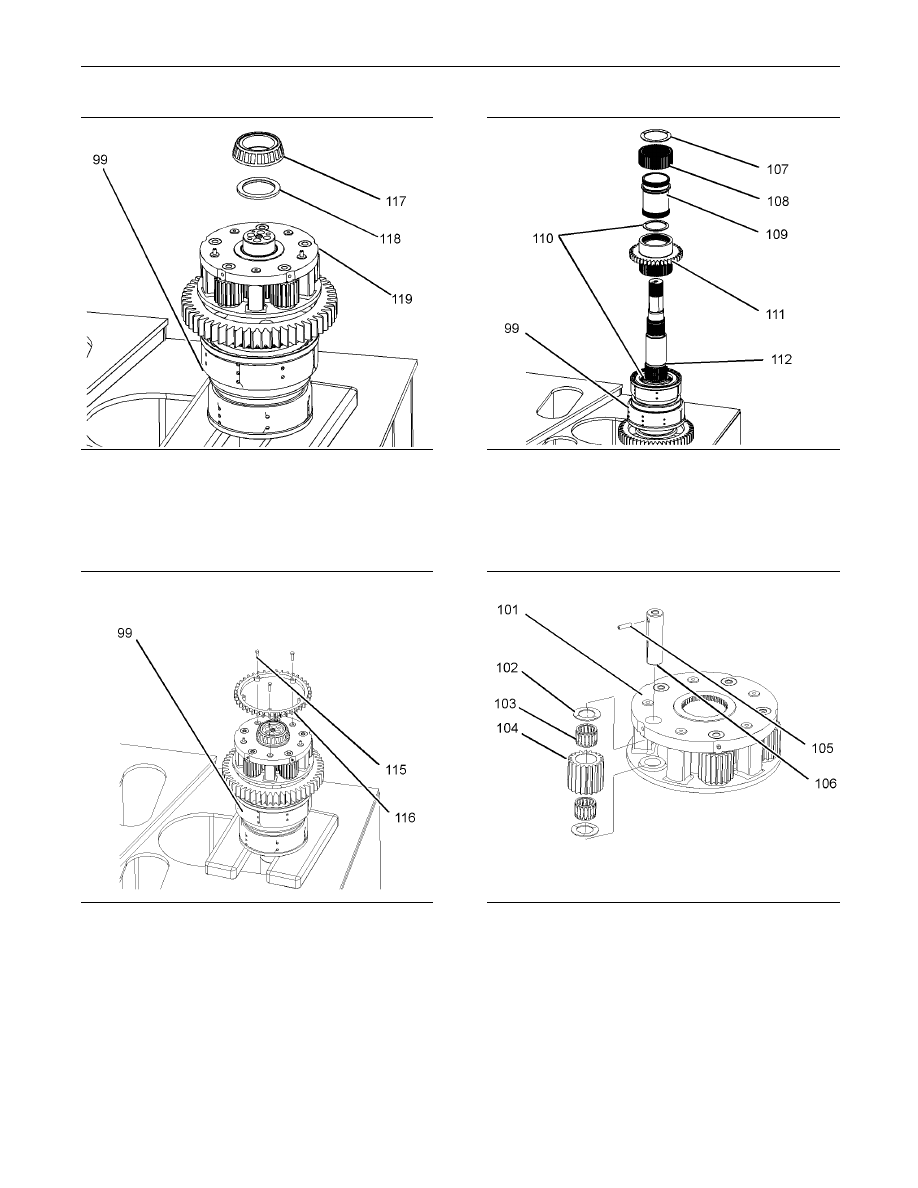

9. Install planetary carrier (119) and spacer (118)

onto shaft assembly (99). Raise the temperature

of bearing cone (117). Install bearing cone (117)

onto shaft assembly (99).

g01280580

Illustration 117

10. Install rotor (116) and bolts (115) onto shaft

assembly (99).

g01269983

Illustration 118

11. Install bearing (112) onto shaft assembly (99).

Install gear (111), thrust washer (110), spacer

(109), sun gear (108), and thrust washer (107)

onto shaft assembly (99).

g01269978

Illustration 119

12. Position bearings (103), gear (104), thrust disc

(102), and shaft (106) onto carrier (101). Install

shaft (106). Install pin (105).
