22. Remove piston (48) from housing (51). Remove

seals (47) and (49) from piston (48).

g01269516

Illustration 74

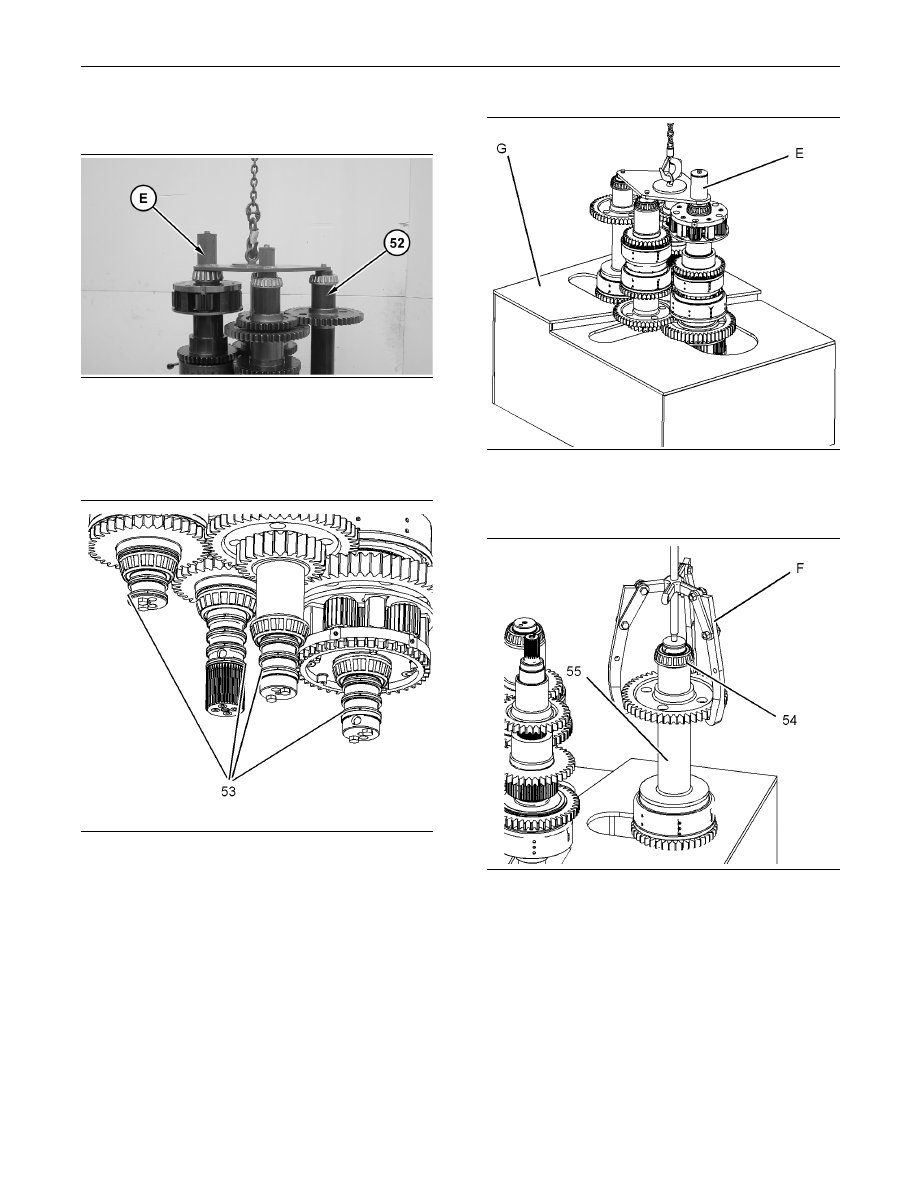

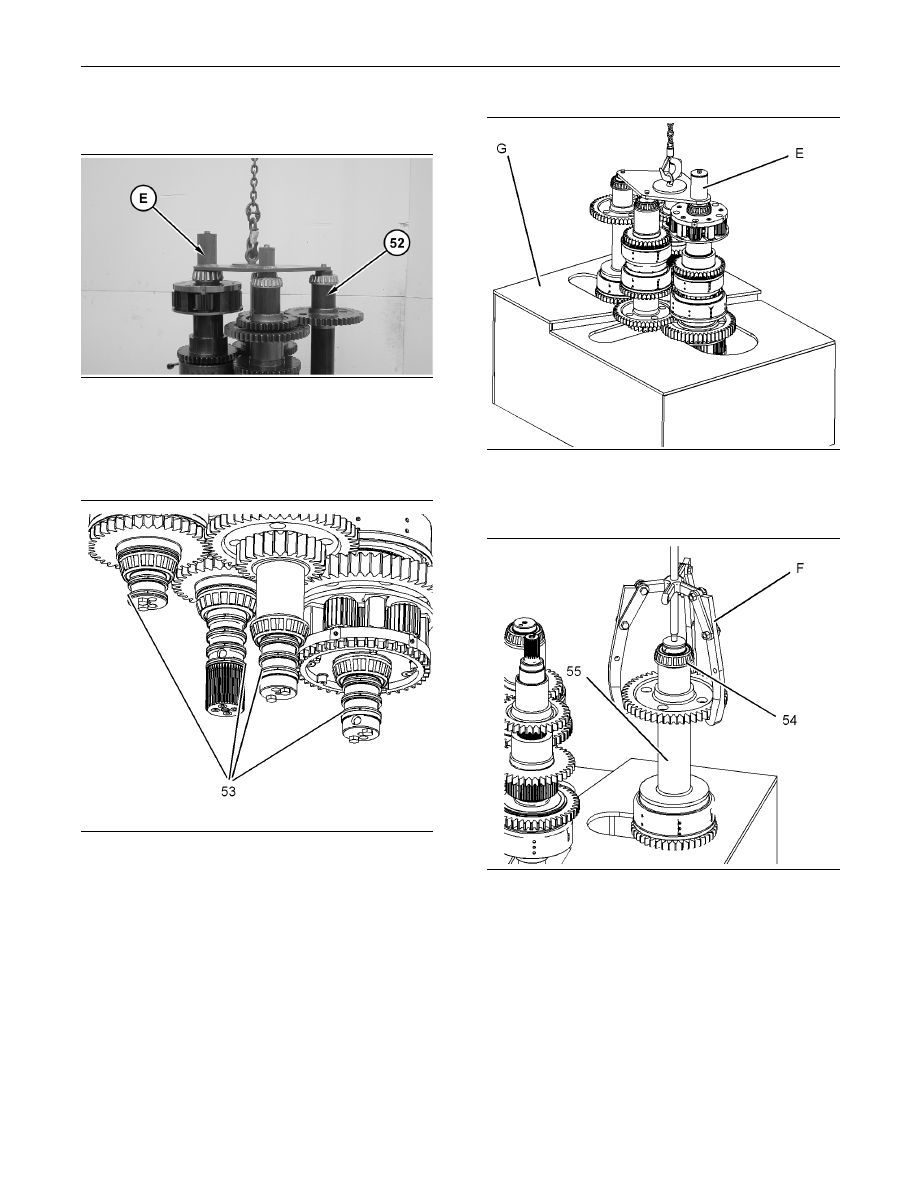

23. Attach Tooling (E) and a suitable lifting device

to shaft assemblies (52). The weight of shaft

assemblies (52) is approximately 375 kg (820 lb).

Remove shaft assemblies (52).

g01269519

Illustration 75

24. Remove ring seals (53).

g01269526

Illustration 76

25. Place the shaft assemblies onto Tooling (G).

Remove Tooling (E).

g01269638

Illustration 77
Reverse Shaft

26. Use Tooling (F) in order to remove bearing cone

(54) from shaft assembly (55).

KENR6054

21

Disassembly and Assembly Section

g01269685

Illustration 78

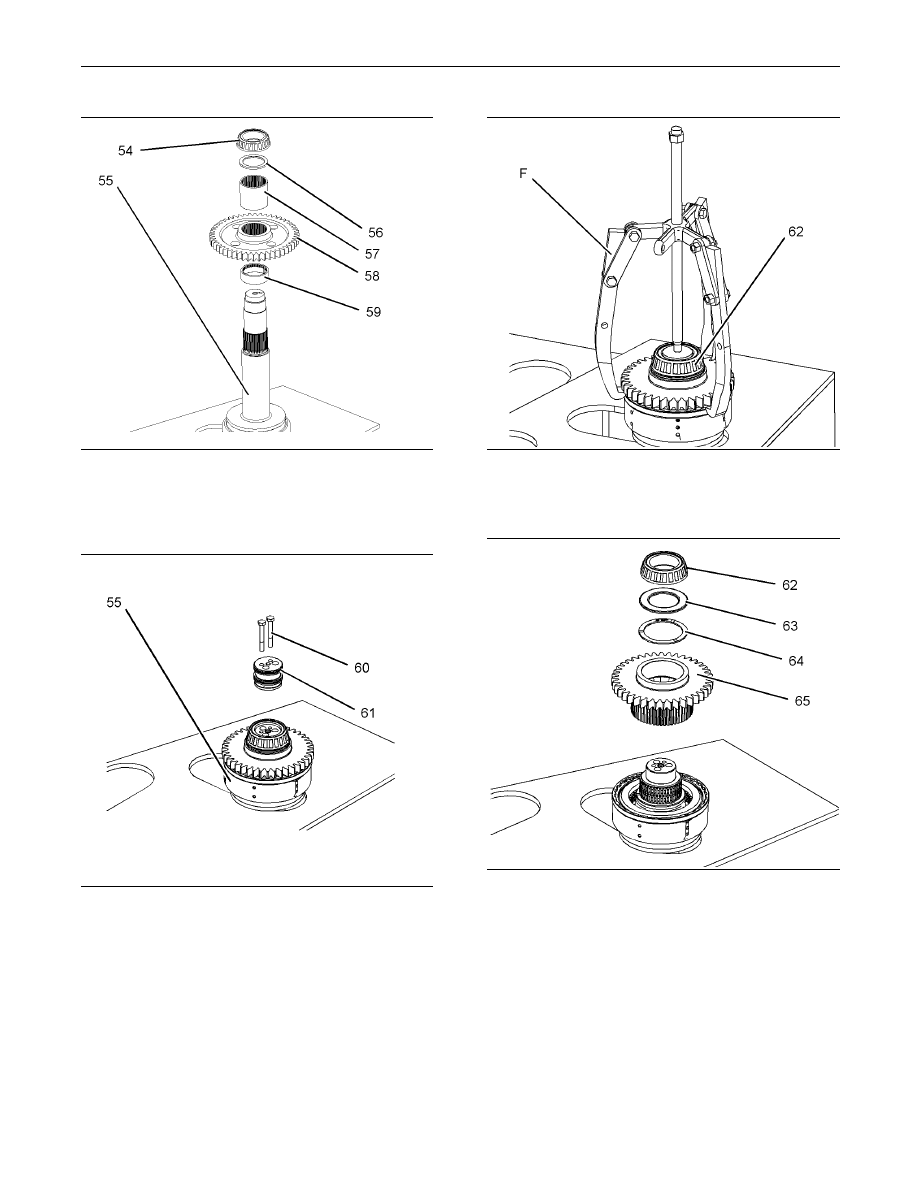

27. Remove bearing cone (54), spacer (56), spacer

(57), gear (58), and spacer (59) from shaft

assembly (55).

g01269743

Illustration 79

28. Rotate shaft assembly (55) by 180 degrees.

Remove bolts (60) and remove seal carrier (61).

g01269746

Illustration 80

29. Use Tooling (F) in order to remove bearing cone

(62).

g01269751

Illustration 81

30. Remove bearing cone (62) and spacer (63).

Remove thrust washer (64) and gear (65).

22

KENR6054

Disassembly and Assembly Section

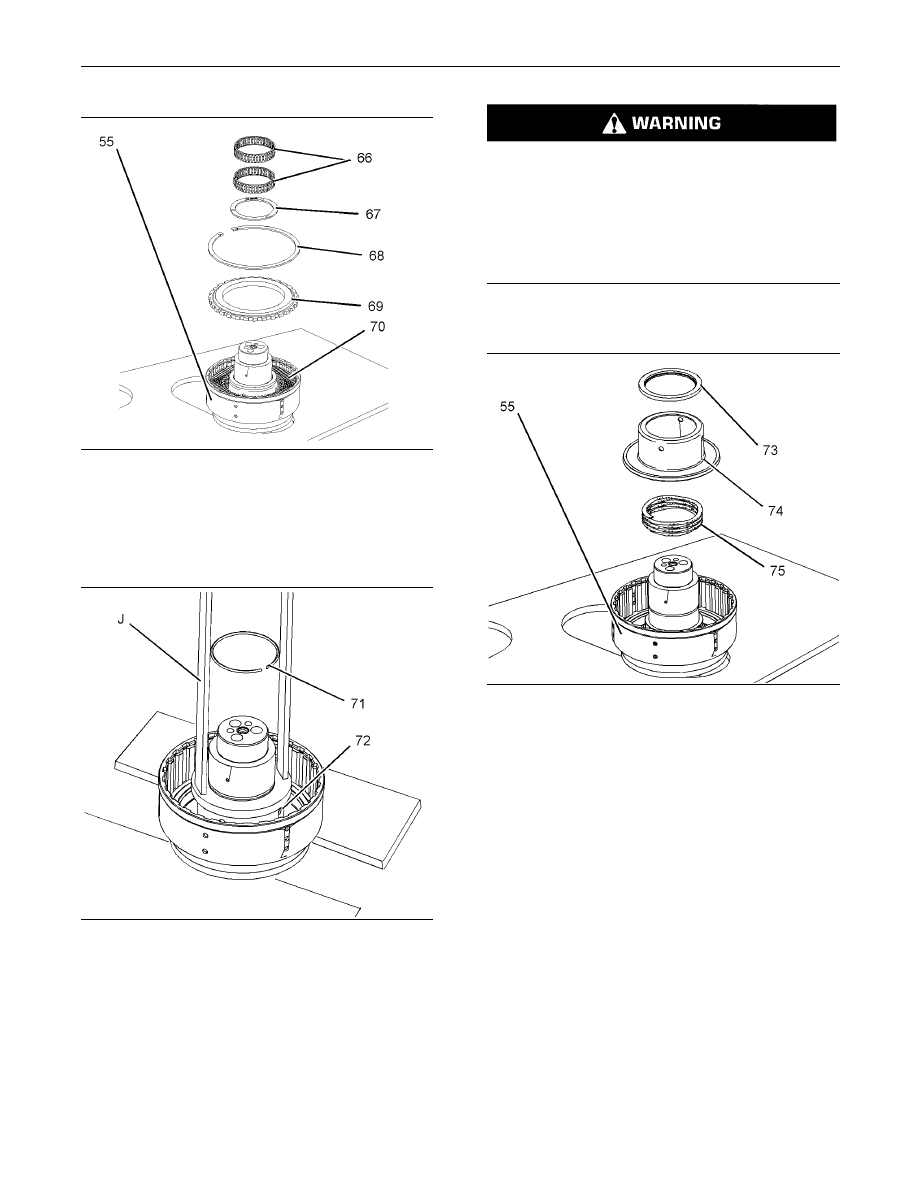

g01269758

Illustration 82

31. Remove bearings (66) and thrust washer (67).

Use Tooling (H) in order to remove retaining

ring (68). Remove clutch plate (69). Remove the

friction discs and plates (70) from shaft assembly

(55).

g01269765

Illustration 83

Personal injury can result from being struck by

parts propelled by a released spring force.

Make sure to wear all necessary protective equip-

ment.

Follow the recommended procedure and use all

recommended tooling to release the spring force.

32. Use a suitable press and Tooling (J) in order to

compress spring (72). Remove retaining ring (71).

g01269767

Illustration 84

33. Remove spacer (73), seal assembly (74), and

spring (75) from shaft assembly (55).

KENR6054

23

Disassembly and Assembly Section

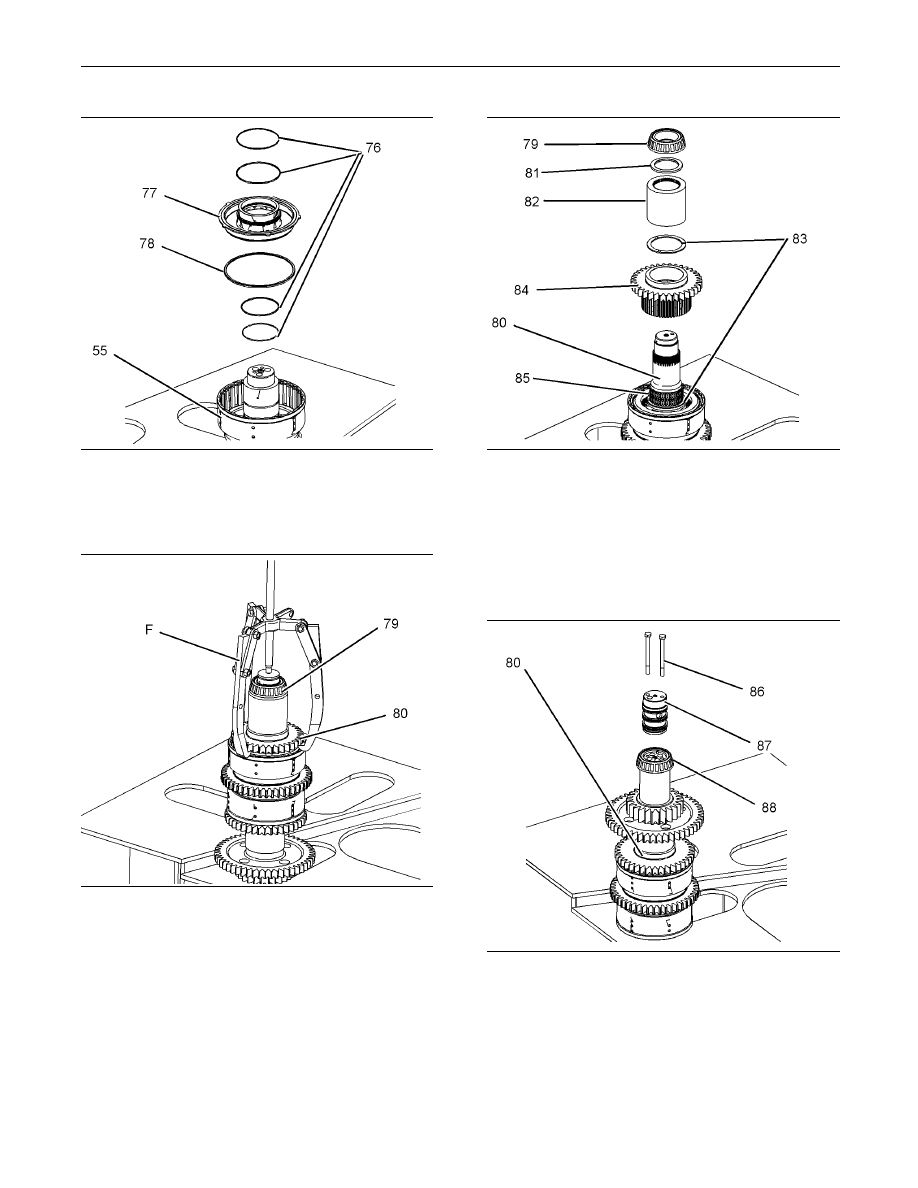

g01270206

Illustration 85

34. Remove piston (77) from shaft assembly (55).

Remove seals (76) from piston (77). Remove seal

(78) from piston (77).

g01270208

Illustration 86
Intermediate Shaft

35. Use Tooling (F) in order to remove bearing cone

(79) from shaft assembly (80).

g01270211

Illustration 87

36. Remove bearing cone (79), spacer (81), spacer

(82), thrust washer (83), and gear (84) from shaft

assembly (80). Remove bearings (85) and thrust

washer (83).

Note: The procedure for the disassembly of the

clutch packs are identical.

g01269959

Illustration 88

37. Rotate shaft assembly (80) by 180 degrees.

Remove bolts (86) and seal carrier (87). Remove

bearing cone (88) from shaft assembly (80).
