Challenger Terra Gator 3244 Chassis. Manual - part 37

627333-A

3-61

Drive line

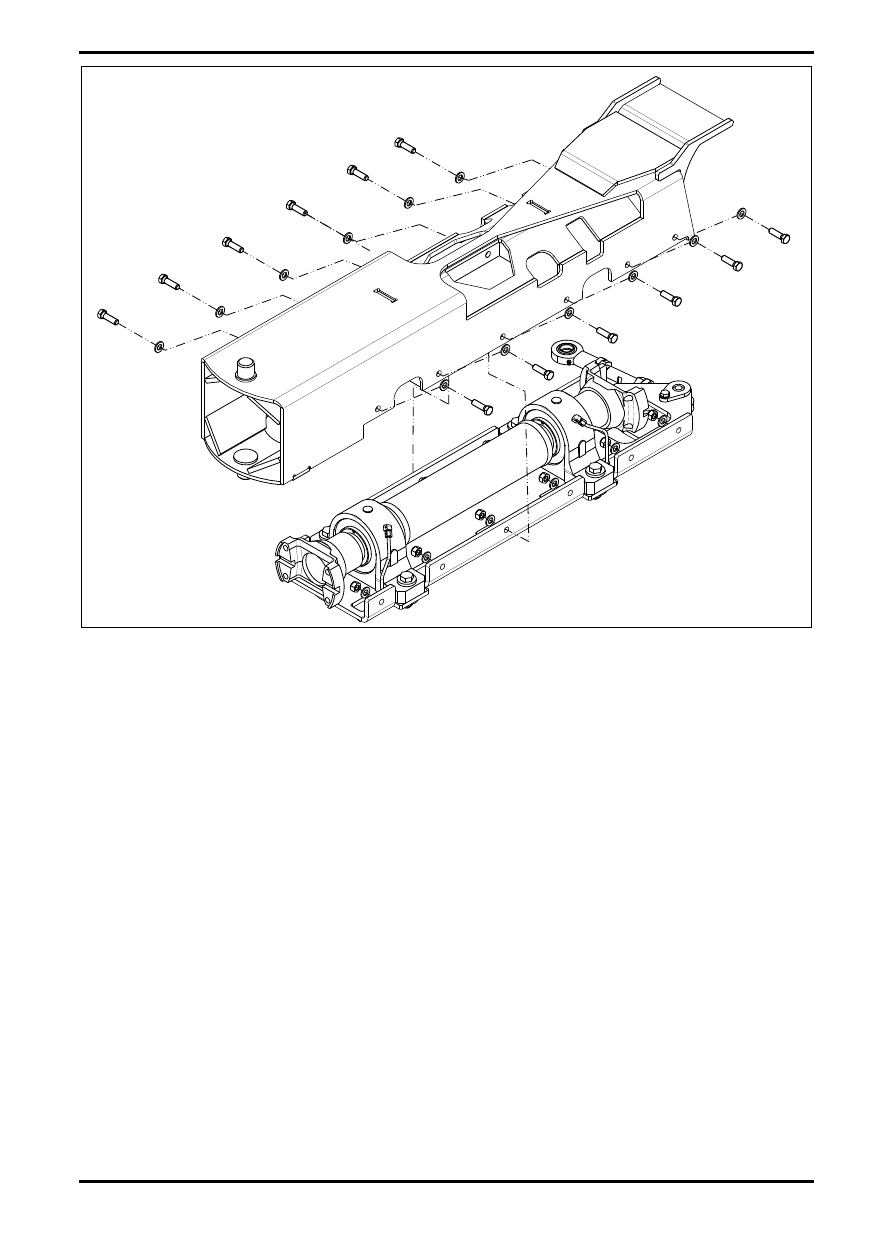

Mount the bottom part of the Dog Walk Tunnel to the

top part.

FIG. 15

Q000104S

Drive line

3-62

627333-A

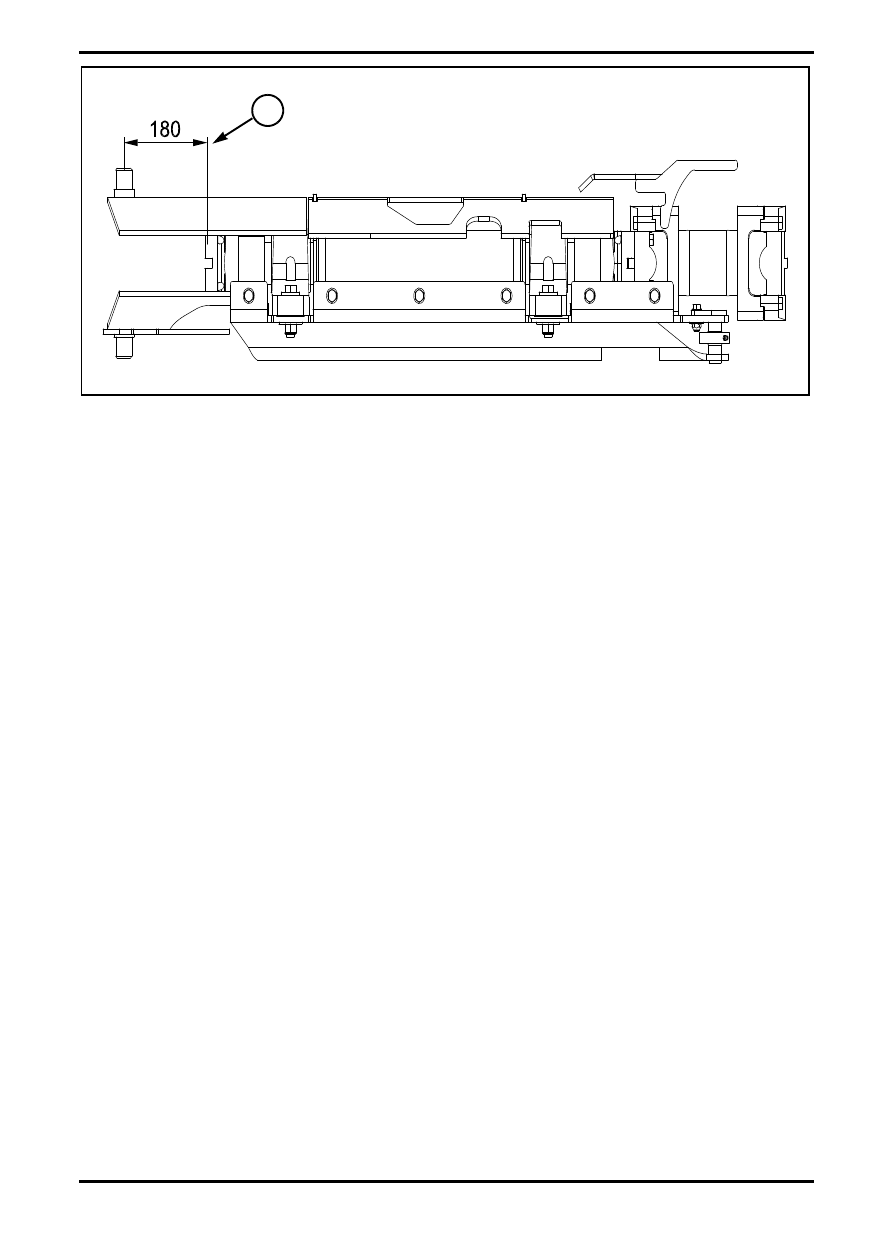

1. Measure from the face of the axle (180 mm);

FIG. 16

Q000100S

1

627333-A

3-63

Drive line

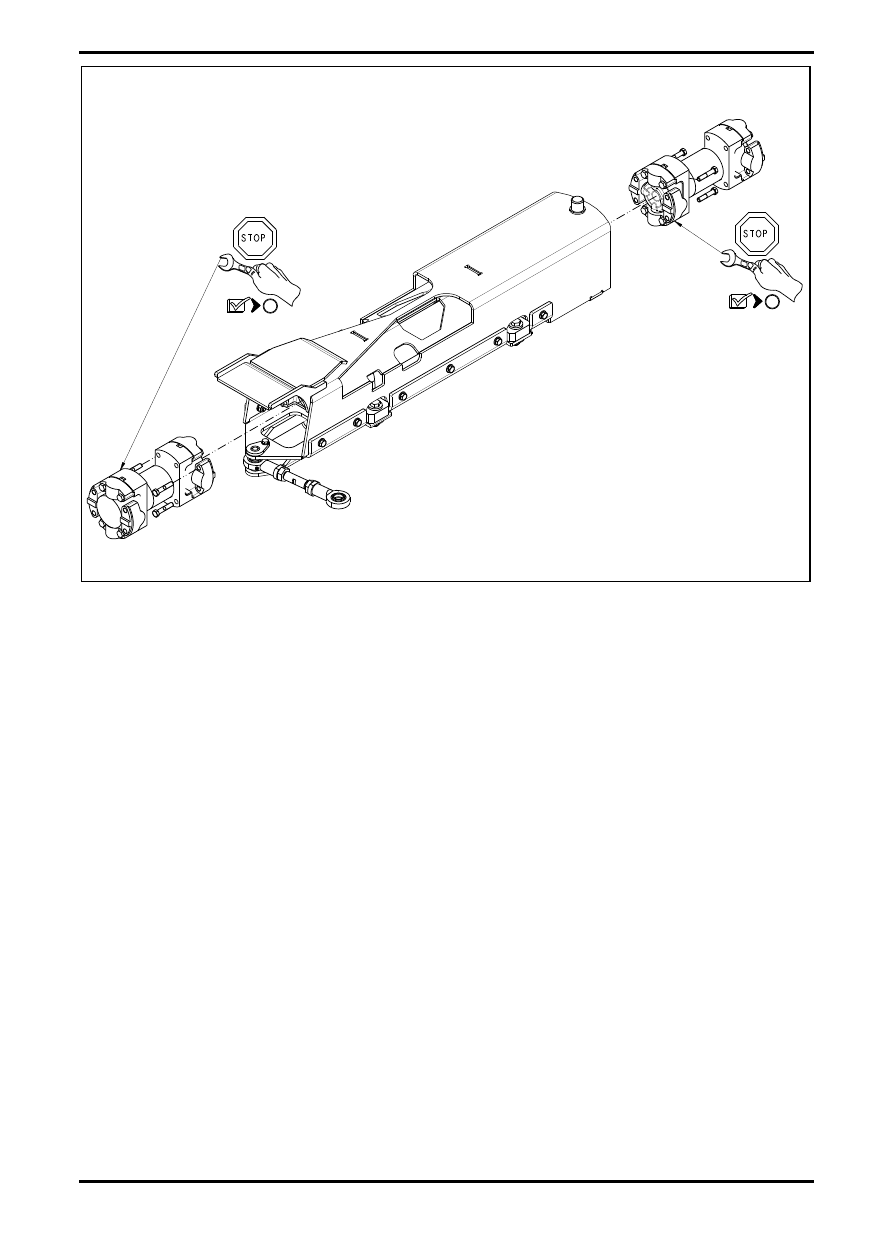

Mount the cross bearings. Torque the bolts dry with 140

Nm (105 ft lb).

FIG. 17

Q000105S
