Зерноуборочный комбайн Challenger CH 640. Руководство - часть 45





РЕГУЛИРОВКИ

5-33

22

-

Не используется.

23

Не используется.

24

Не используется.

25

Диод 1А

Звуковой сигнал и световой индикатор высокой температуры масла в гидростатическом кон-
туре.

26

Диод 1А

Звуковой сигнал и световой индикатор низкого давления масла в гидростатическом контуре.

27

Диод 1А

Звуковой аварийный сигнал засорения клавишного соломотряса и заедания разбрасывателя
соломенной сечки в верхнем положении.

28

Диод 1А

Звуковой аварийный сигнал включения стояночного тормоза.

29

25 А

Основные функции предохранителей 30, 31, 32, 33, 34, 35, 36, 37 и 38.

30

15 А

Работа предохранителя 4 и движение мотовила вверх/вниз при запущенном двигателе.

31

10 А

Не используется.

32

15 А

Бортовой компьютер

33

3 А

Не используется.

34

7,5 А

Не используется.

35

10 А

Реле желтых проблесковых маячков (заполненного зернового бункера) и звукового сигнала
(засорения соломотряса или включения стояночного тормоза), световые индикаторы на пане-
ли приборов, одновременное мигание лампы индикатора (на переключателе) и подача звуко-
вого сигнала.

36

3 А

Блок  аварийной  сигнализации,  кнопки  на  переднем  кнопочном  рычаге  для  системы  верти-
кального позиционирования жатки, вертикальное позиционирование мотовила, продольное
позиционирование мотовила, вариатор оборотов мотовила, позиционирование разгрузочно-
го шнека.

37

3 А

Электропитание датчиков оборотов битера, вентилятора, счетчика пройденного пути и обо-
ротов соломорезки.

38

7,5 А

Обмотки вспомогательного релейного переключателя и релейного переключателя стоп-сиг-
налов; включение вентилятора кабины, подсветка кнопок в кабине и отключение двигателя.

39

25 А

Основные функции предохранителей 40, 41 и 42.

40

15 А

Желтые проблесковые маячки.

41

7,5 А

Указатели поворота комбайна и прицепа.

42

7,5 А

звуковой сигнал.

43

25 А

Основные функции предохранителей 44, 45, 46, 47, 48, 49 и 50.

44

7,5 A

Передний правый и задний левый габаритные фонари, световой индикатор и подсветка при-
боров.

45

7,5 A

Левый и правый габаритные фонари, подсветка блоки системы кондиционирования воздуха в
кабине и многофункциональный световой индикатор.

46

7,5 A

Правый ближний свет.

47

7,5 A

Левый ближний свет.

48

7,5 A

Правый фонарь дальнего света и индикатор дальнего света на главной приборной панели.

49

7,5 A

Левый дальний свет.

50

10 А

Стоп сигналы.

51

25 А

Главное реле для обеспечения функционирования предохранителей 52, 53, 54 и 55.

52

10 А

Вспомогательные разъемы и передние фонари рабочего освещения.

53

10 А

Фонарь заднего хода и звуковой сигнал заднего хода.

54

15 А

Внутреннее освещение зернового бункера.

55

15 А

Вспомогательный разъем.

56

3 А

Обмотка реле пуска двигателя.

57

-

Предохранители, включенные в поставку.

Предох-

ранитель

или диод

ОПИСАНИЕ/ПРИМЕНЕНИЕ

РЕГУЛИРОВКИ

5-34

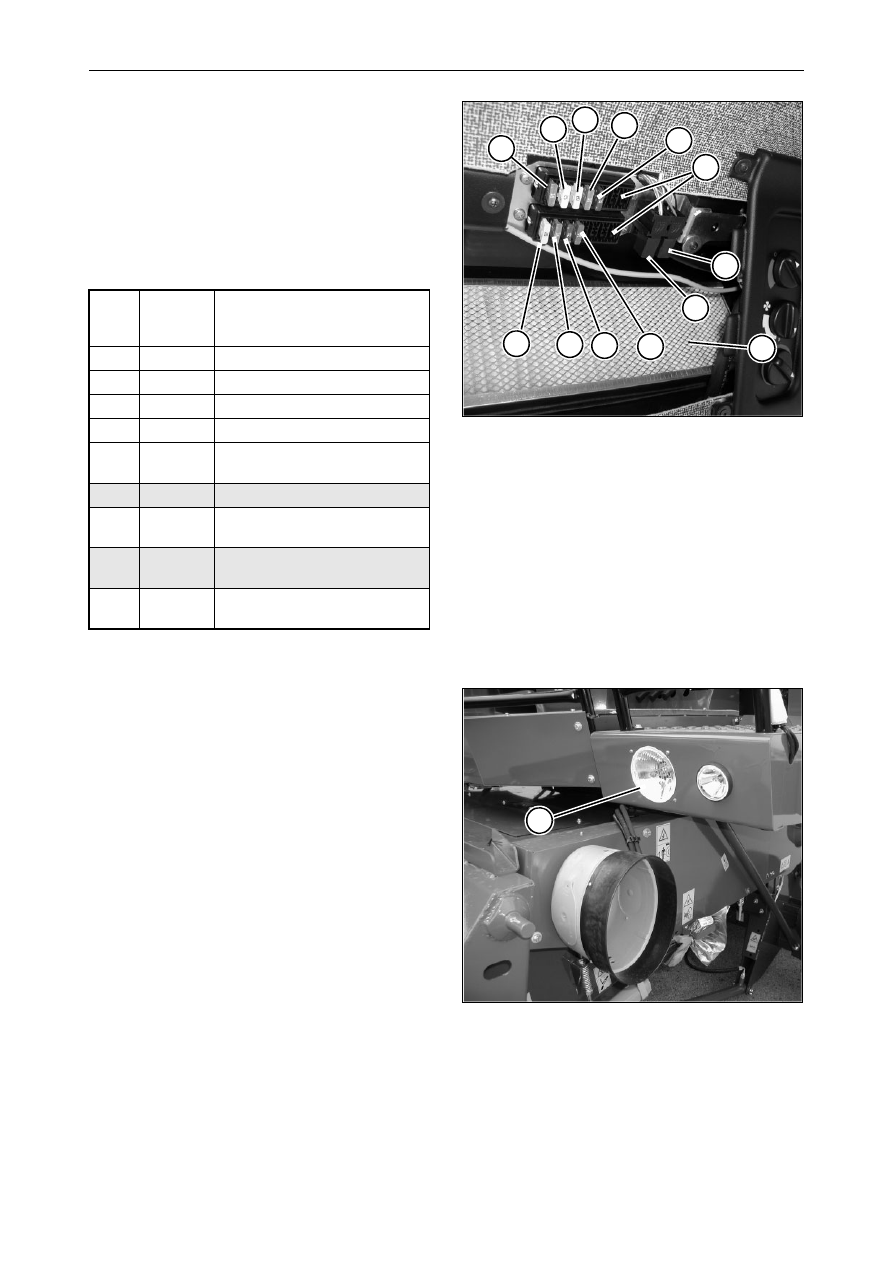

ПРЕДОХРАНИТЕЛИ В КАБИНЕ -

Рис.

73

Предохранители  кабины  установлены  в  две
небольшие коробки (S), расположенные на филь-
тре рециркулируемого воздуха (F).

Для  доступа  к  коробкам (S) необходимо  снять
защитную решетку фильтра.

РЕГУЛИРОВКА  ПЕРЕДНИХ  ФАР  -

Рис. 74

Очень  важно  правильно  отрегулировать  пере-
дние  фары  согласно  правилам  дорожного  дви-
жения,  действующим  в  стране  использования
комбайна.

Для этого необходимо ознакомиться с соответс-
твующими  требованиями  местного  законода-
тельства. В случае необходимости можно изме-
нить  направление  луча  света  при  помощи  кре-
пежного винта на фарах (1).

Перегоревшие лампочки следует заменять лам-
почками той же самой мощности (45 Вт).

Рис. 73

1

2

3

4

5

6

7

8

9

S

F

V

C

Предох-

рани-

тель

Описание/Применение

1

15 А

Фонари внутренних работ.

2

25 А

Реле вентилятора (V).

3

20 А

Вращающиеся маячки.

5

15 А

Общие рабочие фонари

5

7,5 А

Реле системы кондициониро-
вания воздуха (C).

6

20 А

Указатели поворота

7

15 А

Наружные  фонари  рабочего
освещения

8

7,5 А

Радио и разъем для потолоч-
ной лампочки

9

10 А

Очиститель/омыватель  вет-
рового стекла

Рис. 74

1

РЕГУЛИРОВКИ

5-35

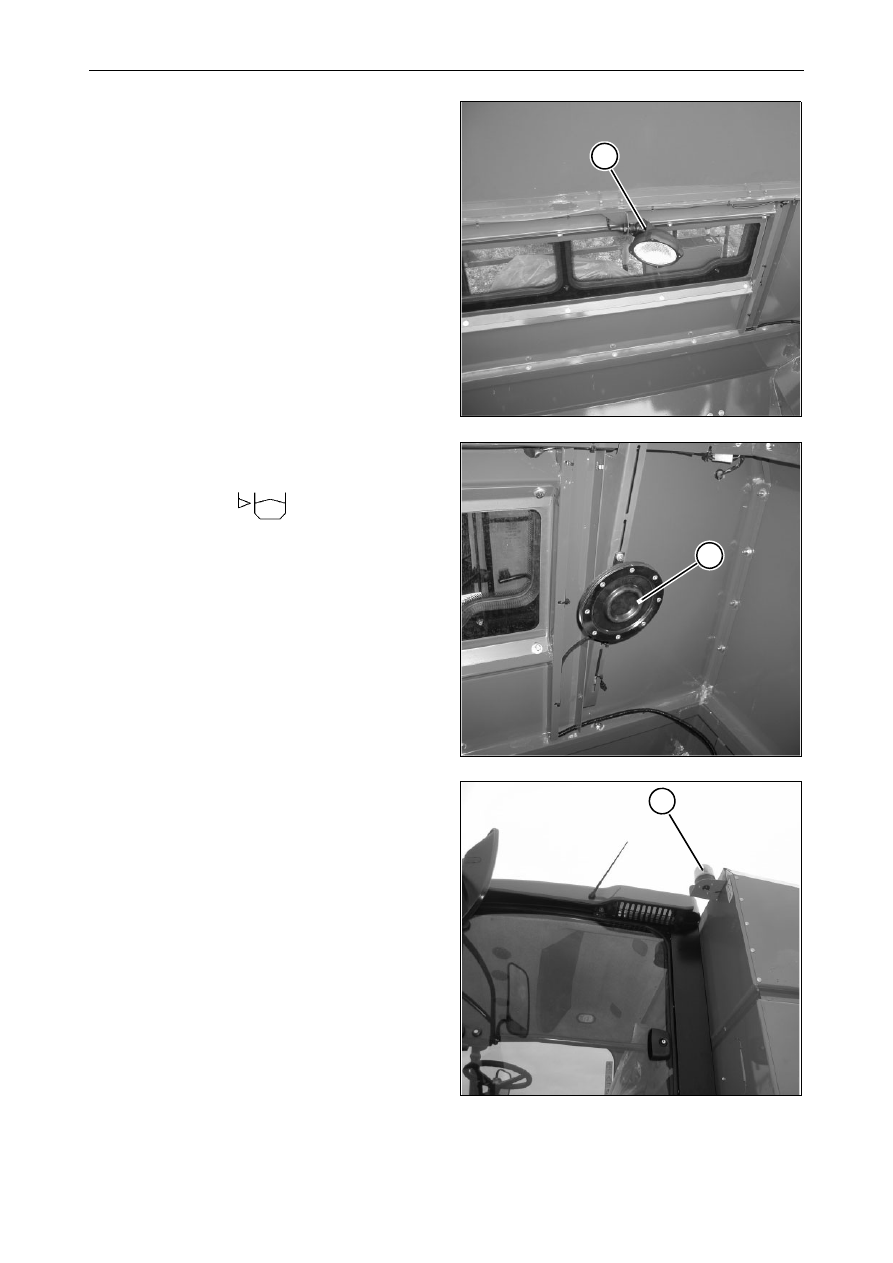

ОСВЕЩЕНИЕ  ЗЕРНОВОГО  БУНКЕ-
РА  И  ДАТЧИК  ЗАПОЛНЕНИЯ  ЗЕР-
НОВОГО БУНКЕРА - (при наличии)

Рис. 75 – Рис. 77

Для  улучшения  видимости  внутри  зернового
бункера,  в  особенности  в  темное  время,  стан-
дартная комплектация комбайна подразумевает
наличие  фонаря (1) над  передним  окном  бунке-
ра.

Переключатель  расположен  на  панели  прибо-
ров.

Положение фонаря регулируется вручную.

Комбайн оснащается датчиком заполнения бун-
кера по дополнительному заказу.

Датчик (2) активируется при воздействии на его
внешнюю мембрану зерна, когда уровень зерна
достигает максимального значения.

Когда  цепь  замыкается,  в  кабине  срабатывает

световой индикатор

 и звуковой сигнал.

Одновременно  включаются  передние (3) и
задний желтые проблесковые маячки.

Это позволяет оператору комбайна и водителю
грузового автомобиля, в который будет ссыпать-
ся зерно, заранее подготовиться к разгрузке.

ВАЖНОЕ ЗАМЕЧАНИЕ: Положение Датчик для
контроля  заполнения  зернового  бункера (2)
можно  регулировать  по  вертикали  для  работы
при различной влажности и с различными типа-
ми зерна.

Рис. 75

Рис. 76

Рис. 77

1

2

3

РЕГУЛИРОВКИ

5-36

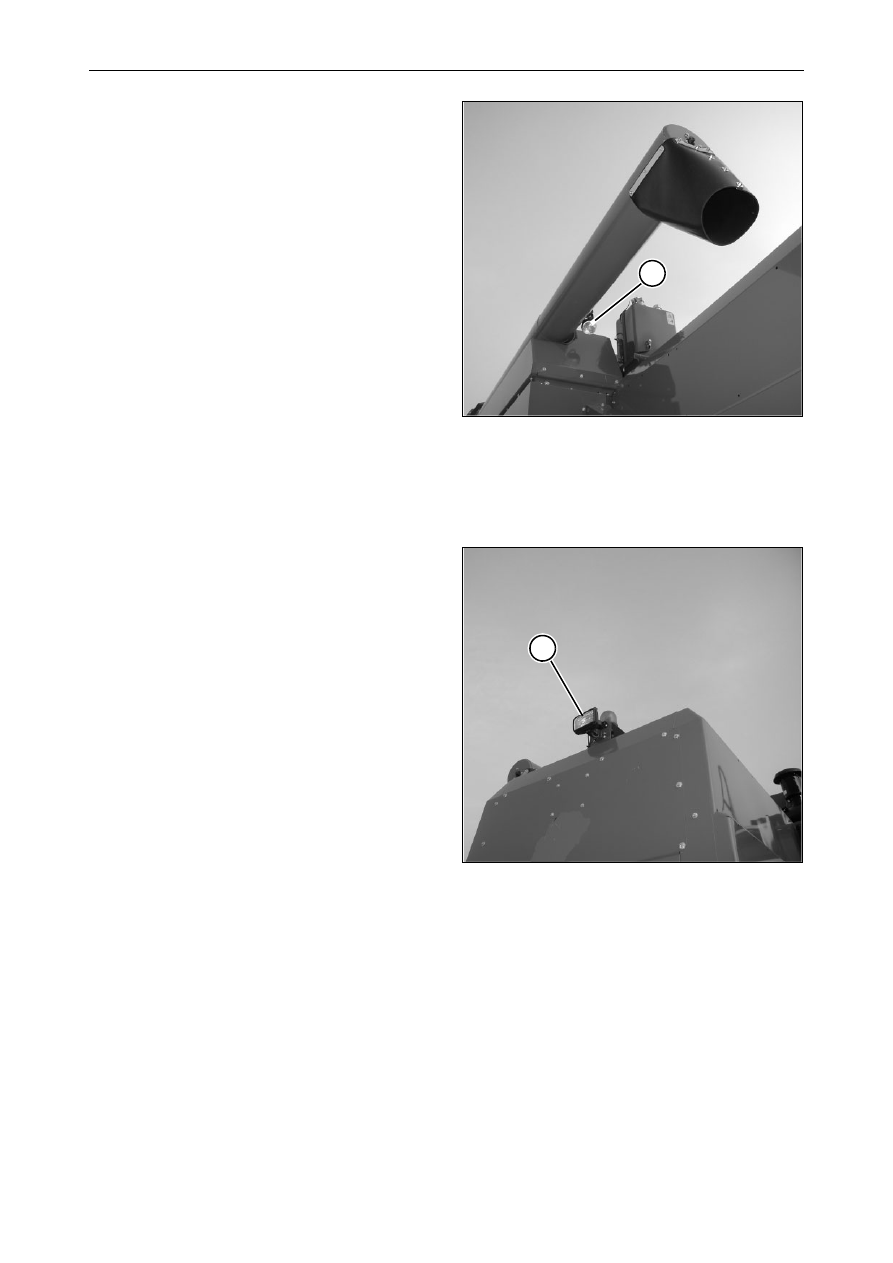

ФОНАРЬ  ОСВЕЩЕНИЯ  ЗОНЫ  РАЗ-
ГРУЗКИ (при наличии)

Рис. 78

Чтобы улучшить видимость при разгрузке, опе-
ратор может включить фонарь (1).

Переключатель  расположен  на  задней  панели
приборов.

Положение фонаря регулируется вручную.

ФОНАРЬ  ОСВЕЩЕНИЯ  ПРИ  ДВИ-
ЖЕНИИ  ЗАДНИМ  ХОДОМ  (при
наличии)

Рис. 79

Чтобы  улучшить  видимость  при  движении
задним  ходом,  оператор  может  включить
фонарь (1).

¥

ПРЕДУПРЕЖДЕНИЕ:  Выключайте  этот
фонарь при движении по дорогам обще-
го пользования.

Переключатель  расположен  на  задней  панели
приборов.

Положение фонаря регулируется вручную.

Рис. 78

1

Рис. 79

1
