РЕГУЛИРОВКИ

5-29

5.10  ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

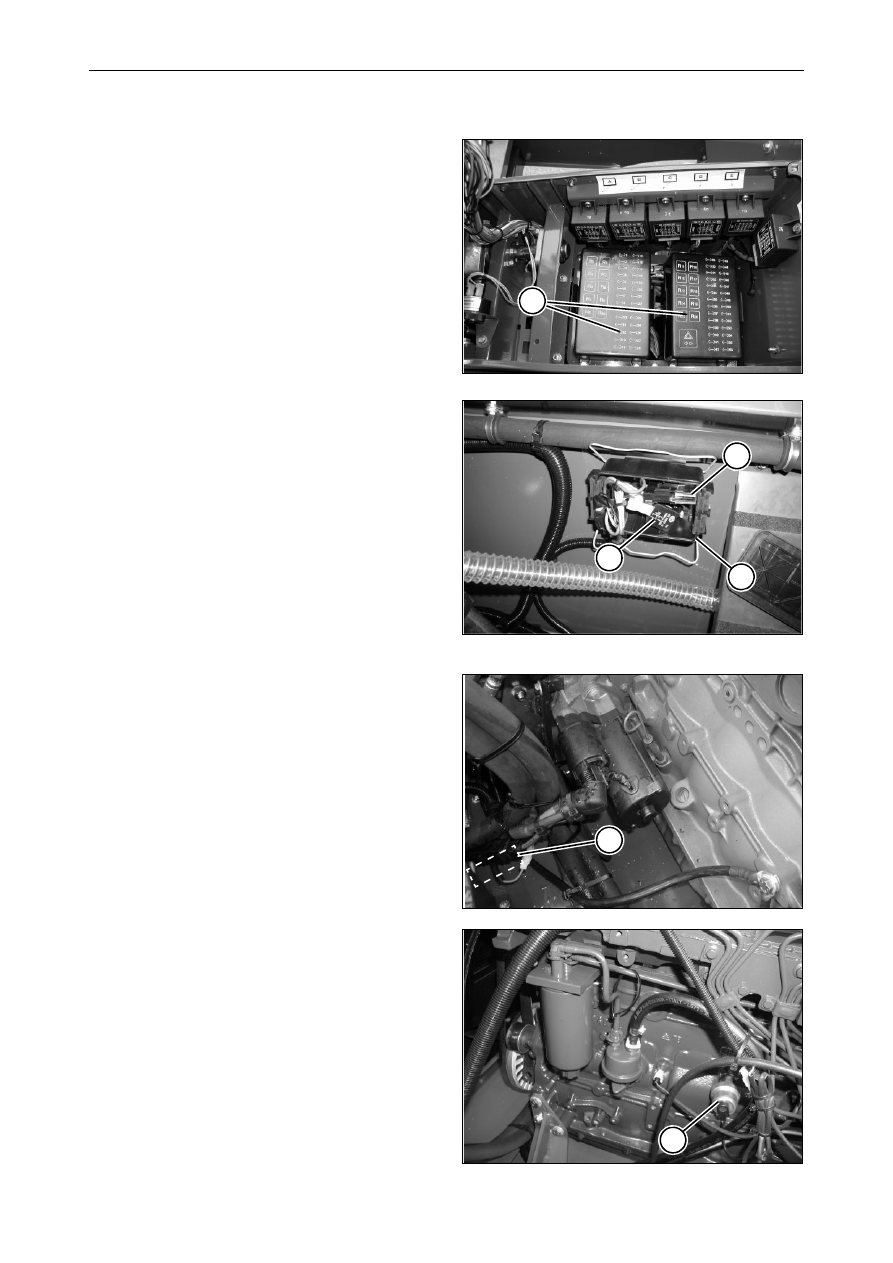

КОМПОНЕНТЫ  В  МОТОРНОМ  ОТСЕКЕ  -

Рис. 66

 –

Рис. 69

ВАЖНОЕ  ЗАМЕЧАНИЕ:  При  замене  предохра-
нителя или реле убедитесь, что новый элемент
имеет тот же номинал. Номинал указан на эле-
менте.

Большая часть электрокомпонентов  (реле, дио-
ды  и  предохранители)  располагается  в  двух
коробках (1) задней панели приборов.

Однако  некоторые  элементы  располагаются  в
моторном отсеке.

В коробке (2) под воздушным фильтром располо-
жено реле (3) и предохранитель (4); данные ком-
поненты  являются  элементами  цепи  запуска
двигателя.

Предохранитель номиналом 250 А (5), защищаю-
щий все электрическую систему комбайна, уста-
новлен  в  задней  части  двигателя  (со  стороны
соломотряса)  на  одном  из  проводов,  присоеди-
ненных к стартеру.

Реле  давления (6), обеспечивающее  давление
смазки  в  системе  и  подачу  сигнала  о  запущен-
ном  двигателе,  установлено  на  передней  части
двигателя (со стороны зернового бункера).

Рис. 66

Рис. 67

1

2

3

4

Рис. 68

Рис. 69

5

6

РЕГУЛИРОВКИ

5-30

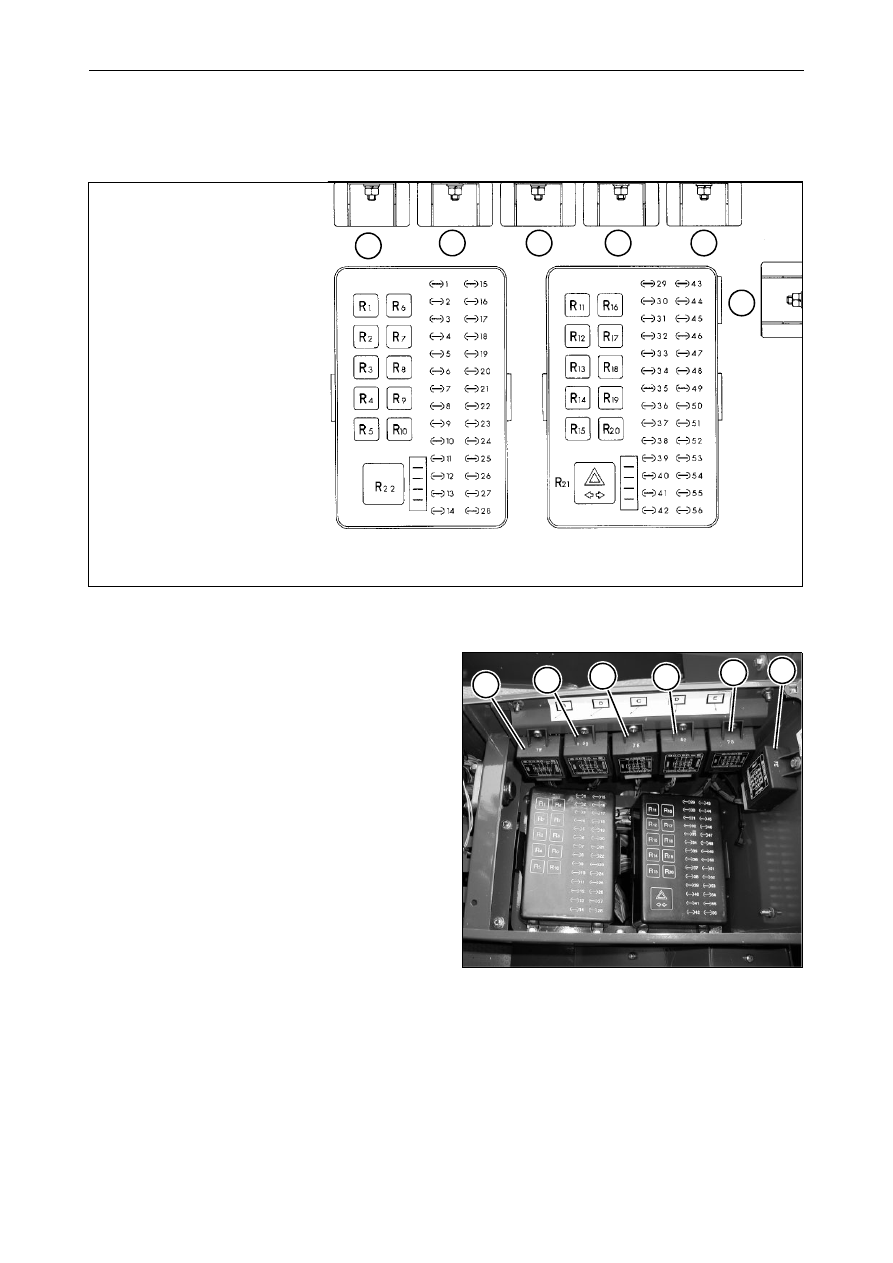

БЛОКИ УПРАВЛЕНИЯ

Рис. 70 и Рис. 71

A.) Устройство звуковой сигнализации

B.) Коробка реле для ручного управления подъ-

емом и опусканием жатки

C.) Коробка реле управления подъемом/опуска-

нием мотовила

D.) Коробка  реле  регулировки  положения  раз-

грузочного  шнека  и  светового  индикатора
общей аварийной сигнализации

E.) Коробка  диодов  главного  клапана  в  блоке

клапанов (с правой стороны)

F.) Коробка  диодов  главного  клапана  в  блоке

клапанов  вспомогательной  гидравлики  (с
левой стороны)

Рис. 70

A

B

C

D

E

F

Рис. 71

A

C

B

F

E

D

РЕГУЛИРОВКИ

5-31

РЕЛЕЙНЫЕ ПЕРЕКЛЮЧАТЕЛИ

Рис. 70 и Рис. 71

R1 - Блок аварийной сигнализации для системы управления оборотами трансмиссии узла очистки

R2 - Блок аварийной сигнализации для системы управления оборотами трансмиссии узла возврата

R3 - Блок аварийной сигнализации для системы управления оборотами соломорезки

R4 - Реле вариатора скорости мотовила или регулировки положения ножа жатки для кукурузы

R5 - Реле вариатора скорости мотовила или регулировки положения ножа жатки для кукурузы

R6 - Реле подачи питания вариаторов мотовила, битера и вентилятора (при работающем двигателе и
включенной молотилке)

R7 - Вспомогательное реле для обеспечения функционирования предохранителей 2, 3, 4, 5 и 6

R8 - Реле управления соломорезки

R9 - Не используется

R10 - Не используется

R11 - Не используется

R12 - Не используется

R13 - реле пуска двигателя.

R14 - Реле управления стоп-сигналами

R15 - Вспомогательное реле для обеспечения функционирования предохранителей 40, 41 и 42

R16 - Не используется

R17 - Не используется

R18 - Реле управления вращающегося маячка системы заполнения зернового бункера.

R19 - Вспомогательное реле для обеспечения функционирования предохранителей 52, 53, 54 и 55

R20 - Реле системы управления звуковым сигналом.

R21 - Мигающие фонари

R22 - Не используется

РЕГУЛИРОВКИ

5-32

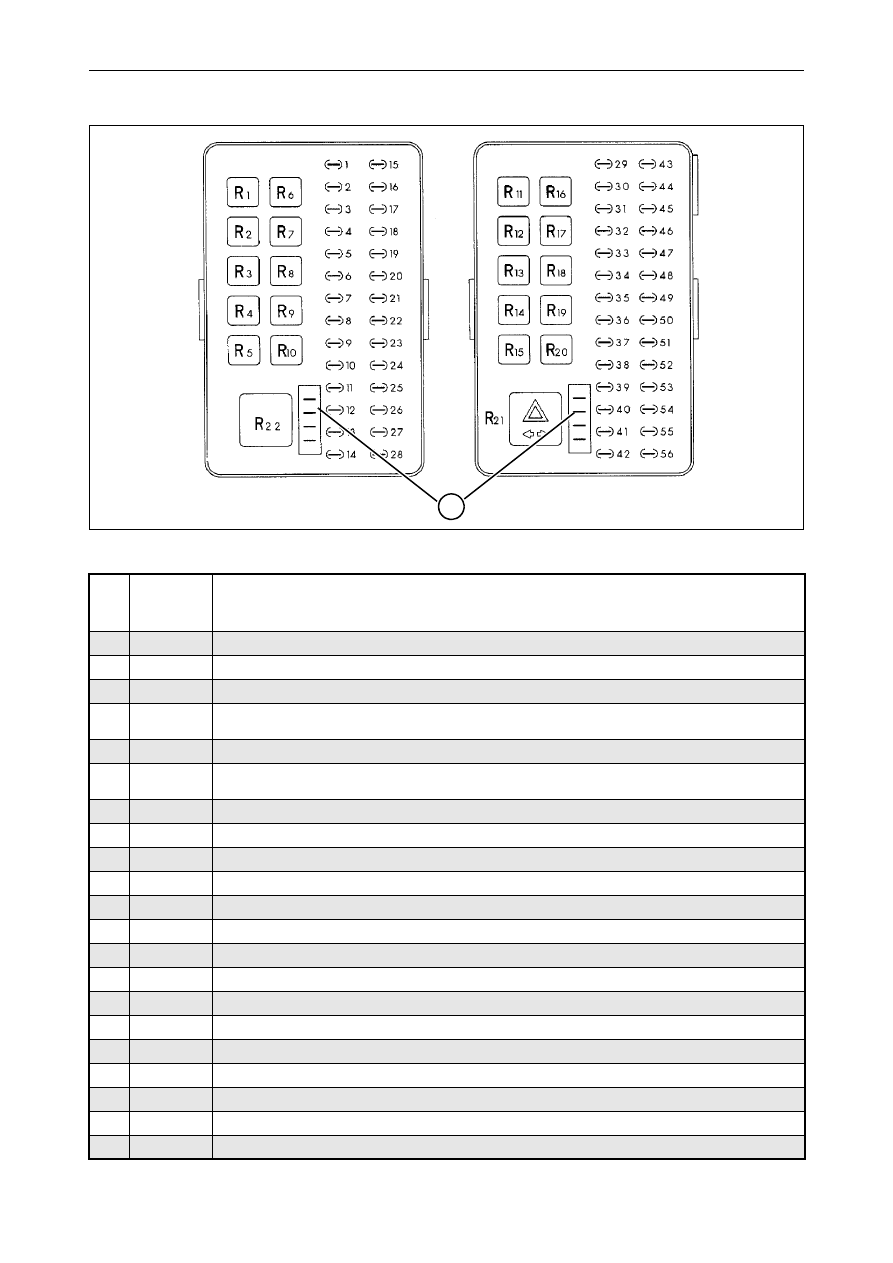

ПРЕДОХРАНИТЕЛИ И ДИОДЫ

57

Рис. 72

№

Предох-

ранитель

или диод

ОПИСАНИЕ/ПРИМЕНЕНИЕ

1

25 A

Вспомогательное реле для обеспечения функционирования предохранителей 2, 3, 4, 5 и 6.

2

15 A

Включение и выключение электрической цепи соломорезки.

3

10 A

Не используется.

4

20 A

Мотовило,  вариатор  битера,  вариатор  вентилятора  и  световой  индикатор  касания  жаткой
грунта.

5

10 A

Коробка реле "D".

6

20 A

Электрический вариатор скорости мотовила / нож жатки для кукурузы и дефлекторы соломо-
резки (при наличии)

7

25 A

Не используется.

8

Не используется.

9

Не используется.

10

Не используется.

11

Не используется.

12

Не используется.

13

Диод 1А

Световой индикатор засорения масляного фильтра гидравлической системы.

14

Не используется.

15

15 A

Одновременное мигание.

16

7,5 A

Не используется.

17

7,5 A

Не используется.

18

20 A

Не используется.

19

Диод 1А

Световой индикатор общей сигнализации.

20

Диод 1А

Световой индикатор общей сигнализации.

21

-

Не используется.
