1
Комбайн КВК-6033С. Описание и работа
1 . 1 Н а з н а ч е н и е
Комбайн производит скашивание кукурузы (в любой фазе спелости зерна), сорго, подсолнечника и других грубостебельных культур, скашивание трав и подбор из валков подвяленных сеяных и естественных трав с одновременным измельчением и погрузкой непосредственно в транспортное средство или накопление измельченной массы в бункере с последующей выгрузкой в транспортное средство.
Комбайн предназначен для работы на равнинных полях с уклоном до 8º в зонах с повышенным увлажнением почвы при температуре окружающей среды от минус 5 °С до плюс 40 °С.
1 . 2
Комбайн КВК-6033С. Технические характеристики
Основные параметры и технические характеристики комбайна приведены в таблице 1.1.
Таблица 1.1 – Технические данные
|
Наименование параметра |
Значение |
|
Марка двигателя |
ЯМЗ-65853 |
|
Мощность двигателя, кВт. |
243 |
|
Рабочая скорость движения, не более, км/ч |
10 |
|
Транспортная скорость движения, не более, км/ч |
20 |
|
Измельчающий аппарат |
|
|
Диаметр измельчающего барабана, мм |
630 |
|
Длина резки теоритическая: |
6…14 |
|
при 20 ножах, мм |
|
|
при 10 ножей, мм |
12…28 |
|
Расположение ножей |
V – образное со смещением в два ряда |
|
Заточка ножей |
автоматическая |
|
Силосопровод |
|
|
Силосопровод поворотный, с возможностью выгрузки в бункер-накопитель или рядом идущее транспортное средство. |
|
|
Наибольшая высота загрузки измельченной массы в |
4 |
|
транспортное средство: |
|
|
силосопроводом, не более, м |
|
|
из бункера, не более, м |
3,5 |
|
Угол поворота силосопровода, ° |
210 |
|
Ходовая часть |
|
|
Тип движителя |
гусеничный |
|
Привод движителя |
гидромеханический |
|
Тип гусениц |
резиноармированные |
Окончание таблицы:1.1
|
Дорожный просвет, мм |
400 |
|
Колея, мм |
2300±50 |
|
Бункер-накопитель |
|
|
Вместимость бункера-накопителя, м3 |
12 |
|
Выгрузка в транспортное средство из бункера-накопителя на высоту, м |
3,5 |
|
Ширина выгрузного окна, мм |
2300±50 |
|
Жатка для трав |
|
|
Масса, кг |
1620 |
|
Тип |
фронтальная, сплошного среза |
|
Ширина захвата, м |
5 |
|
Установочная высота среза растений, мм: |
от 50 до 120 |
|
Режущий аппарат |
сегментного типа |
|
Привод режущего аппарата |
Планетарный редуктор типа «Schumacher» |
|
Способ сужения потока массы |
шнеком |
|
Жатка для грубостебельных культур |
|
|
Масса, кг |
1470 |
|
Тип |
фронтальная, сплошного среза, барабанная |
|
Ширина захвата, м |
3 |
|
Установочная высота среза растений, мм: |
от 120 до 300 |
|
Подборщик |
|
|
Масса, кг |
850 |
|
Способ сужения потока массы |
шнеком |
|
Ширина захвата, м |
3 |
|
Самоходный измельчитель |
|
|
Масса эксплуатационная самоходной молотилки, кг, |
18200 |
|
Габаритные размеры самоходного |
7850 |
|
измельчителя, мм: |
|
|
длина |
|
|
ширина |
3150 |
|
высота |
4000 |
1 . 3 Г а б а р и т н ы е р а з м е р ы к о м б а й н а

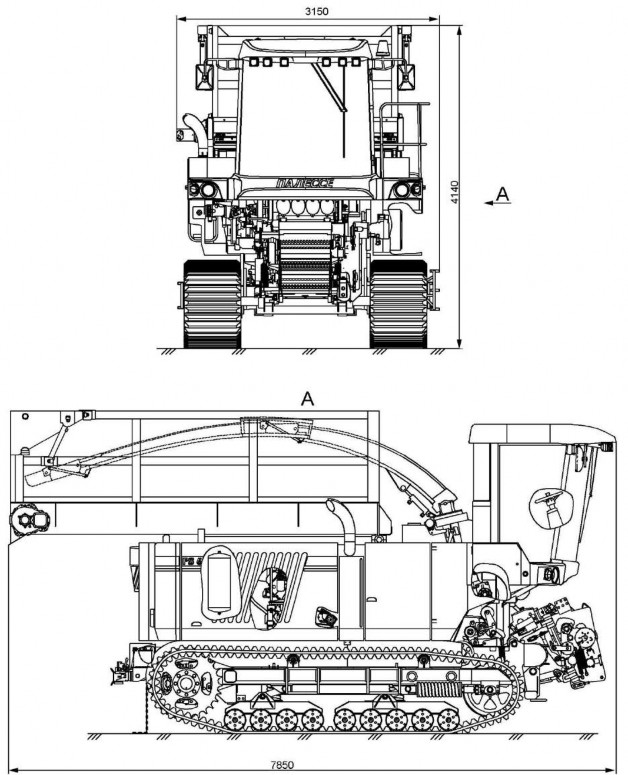

Габаритные размеры самоходного измельчителя
|
Адаптеры |
B, мм |
L, мм |
Масса, кг |
|
Жатка для трав |
5269 |
9055 |
19900 |
|
Жатка для грубостебельных культур |
3080 |
9725 |
19700 |
|
Подборщик |
3600 |
8890 |
19100 |

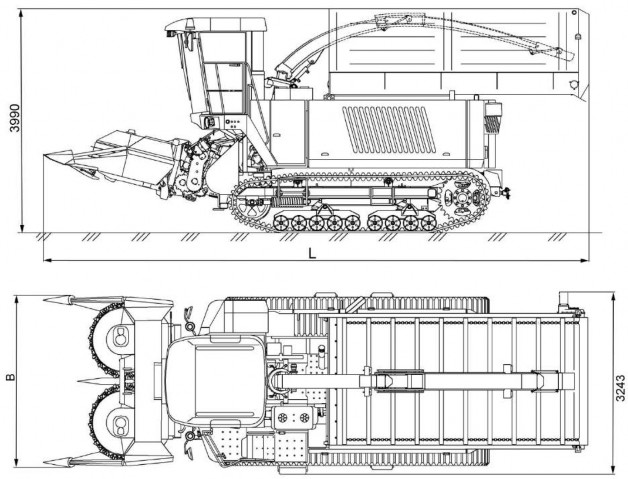

Габаритные размеры и масса самоходного измельчителя с навешенными адаптерами
