КАБИНА ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

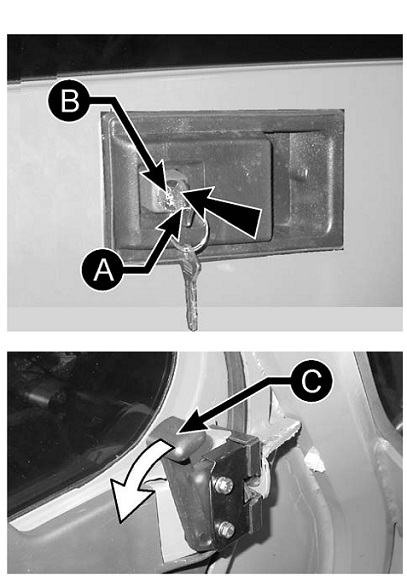

ОТКРЫТЬ И ЗАКРЫТЬ ДВЕРЬ

Чтобы дверь в кабину открылась, необходимо повернуть ключ в замке (А) против часовой стрелки, а затем нажать ручку (В) вовнутрь.

ВНИМАНИЕ!

При входе и выходе из кабины поворачивайтесь лицом к машине и всегда держитесь за специальные поручни.

Перед началом работы закройте дверь кабины Чтобы открыть, потяните потянув рычажок (С) на себя.



ВНИМАНИЕ!



Нижняя секция двери всегда должна быть закрыта: и при транспортировке машины, и при работе.

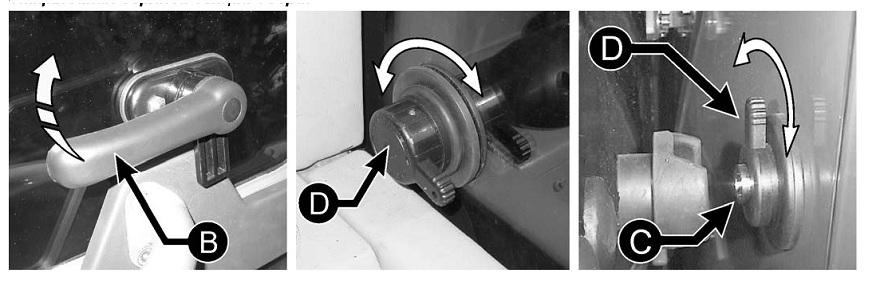

ОТКРЫТЬ И ЗАКРЫТЬ ВЕРХНЮЮ СЕКЦИЮ ДВЕРИ

Чтобы открыть верхнюю секцию двери, нужно повернуть вверх рычаг (В), а затем закрепить ее с помощью специального фиксатора (С).

Чтобы закрыть верхнюю секцию, необходимо открыть фиксатор (С), повернув ручку (D) внутри кабины, затем присоединить к нижней секции и зафиксировать, повернув рычаг (В) вниз.

ВНИМАНИЕ!

Перед началом работы оператор должен убедиться в том, что не произойдет непроизвольного открывания верхней секции двери.

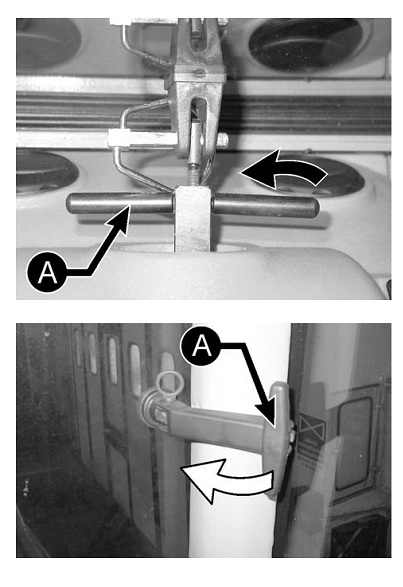

ОТКРЫТЬ И ЗАКРЫТЬ ВЕТРОВОЕ СТЕКЛО
ОТКРЫТЬ

- поверните рычаг «А» на 45°

- приоткройте ветровое стекло

- поместите рычаг «А» в горизонтальное положение

- откройте ветровое стекло, нажимая на него до автоматической фиксации.

ЗАКРЫТЬ

- поверните рычаг «А» на 45°

- немного закройте ветровое стекло

- поместите рычаг «А» в горизонтальное положение

- закройте ветровое стекло, нажимая на него до автоматической фиксации.
ОТКРЫТЬ И ЗАКРЫТЬ ЗАДНЕЕ ОКНО

ОТКРЫТЬ

Поверните рычаг А влево, затем откройте окно, толкая его вперед до желаемого положения.

ЗАКРЫТЬ

Поверните рычаг А вправо до момента автоматической фиксации.

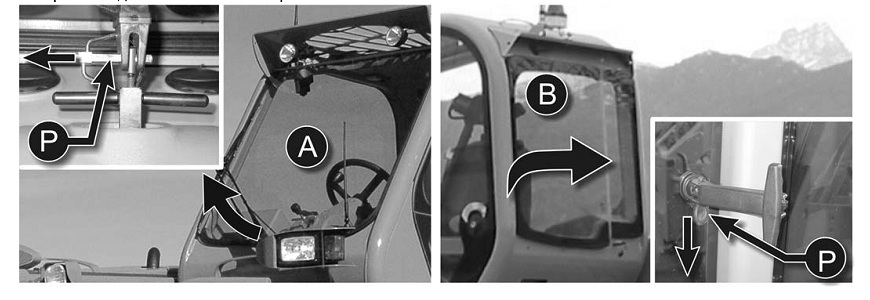

ВЫХОД ИЗ КАБИНЫ ПРИ АВАРИЙНОЙ СИТУАЦИИ

Если нет возможности покинуть кабину через дверь, надо воспользоваться запасным выходом. ПЕРЕДНЕЕ ОКНО (А)

- выньте фиксирующий стержень «Р» в указанном направлении

- откройте переднее окно «А» и осторожно вылезайте из кабины ЗАДНЕЕ ОКНО (В)

- выньте фиксирующий стержень «Р» в указанном направлении

- откройте заднее окно «В» и осторожно вылезайте из кабины

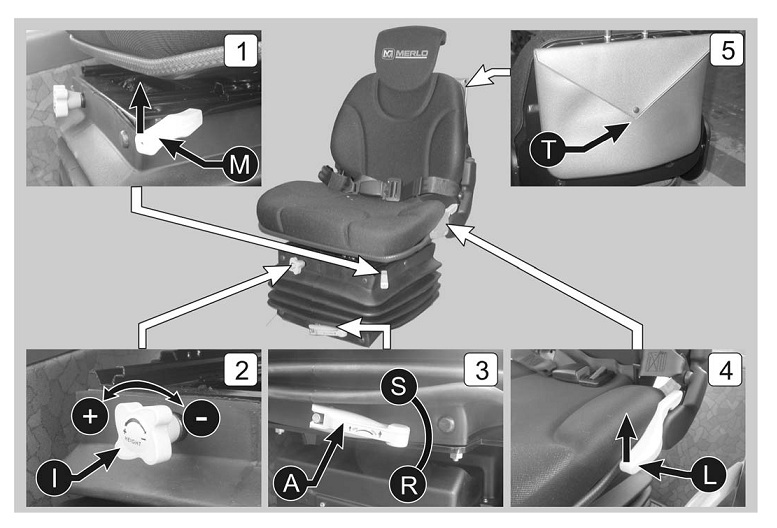

СТАНДАРТНОЕ СИДЕНЬЕ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2
Смещение подушки сиденья вперед-назад (1):

Поднимите рычаг "М" вверх, сдвиньте сиденье вперед или назад до достижения требуемого положения, затем отпустите рычаг.

Регулировка высоты сиденья (2):

Сядьте на сиденье и с помощью маховичка «I» отрегулируйте сиденье по высоте: чтобы поднять сиденье, поверните маховичок в направлении «+»; чтобы опустить - в направлении «-».

Регулировка пневматической подвески (3):

Пневматическую подвеску можно отрегулировать с помощью рукоятки "А", расположенной на передней части основания сиденья. Сядьте на сиденье и поверните рукоятку для регулировки упругости сиденья в соответствии с Вашим весом (направление «R» - более упругое сиденье, направление «S» - более мягкое сиденье).

Регулировка положения спинки (4):

Сядьте на сиденье, плотно прижав спину к спинке сиденья.

Поднимите рычаг "L" вверх для установки спинки под нужным углом.

Кармашек для хранения документов (5)

Расположен за сиденьем и предназначен для хранения документации к машине и небольших предметов. ВАЖНО!!!

Всегда храните «РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ» в этом кармашке (T).
Не выполняйте регулировку сиденья во время движения машины.











РЕМЕНЬ БЕЗОПАСНОСТИ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2


- сядьте правильно на сиденье

- проверьте, не перекручен ли ремень безопасности

- пристегните ремень так, как показано на рисунке





ВНИМАНИЕ!

Перед началом работы всегда пристегивайте ремень безопасности и закрывайте нижнюю секцию двери, независимо от того, предполагается или нет движение машины во время работы.
ПРИМЕЧАНИЕ!

Отрегулируйте длину ремня так, чтобы он лежал на бедрах, а не на животе.

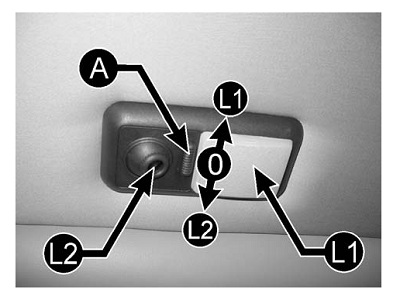

ОСВЕЩЕНИЕ КАБИНЫ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2


- Поместите переключатель «А» в позицию "L1" для того, чтобы при открывании двери включалось освещение подножки

- Поместите переключатель «А» в позицию "L2" для включения постоянного регулируемого освещения кабины

- Поместите переключатель «А» в позицию “0” для выключения освещения

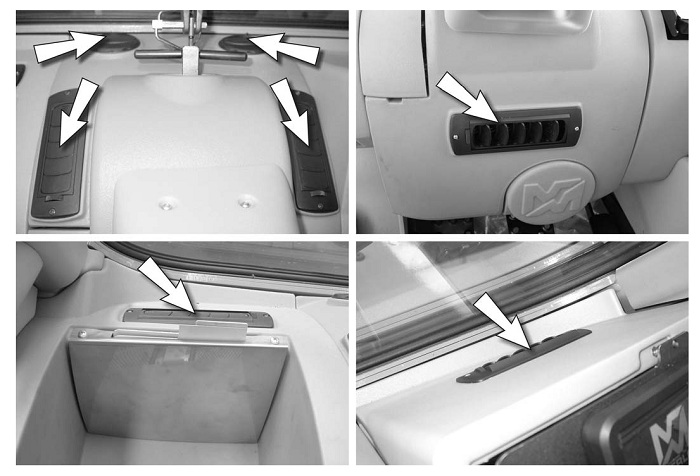

ВЕНТИЛЯЦИЯ КАБИНЫ

Обеспечивается с помощью воздуховодов на панели приборов и под сиденьем. Чтобы поднять направляющие, нажмите на них и поверните воздуховоды в желаемом направлении.









УСТАНОВКА ОГНЕТУШИТЕЛЯ В КАБИНУ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2




ВНИМАНИЕ!!!

Ответственный за работу (напр., владелец, управляющий рабочим участком) должен установить в кабину огнетушитель.
