4 -

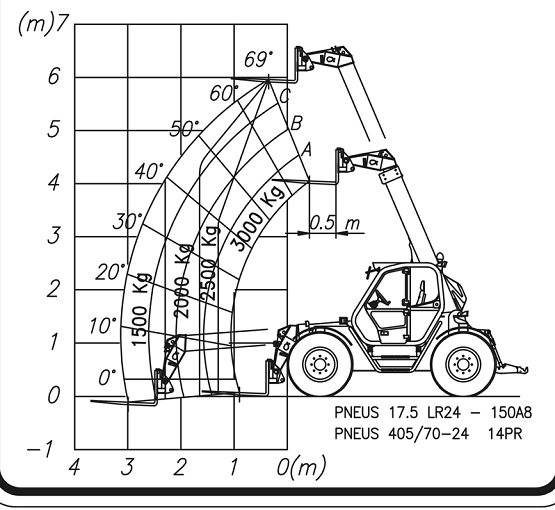

ДИАГРАММЫ ГРУЗОПОДЪЕМНОСТИ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2











Соответствует стандарту 1459 (таблица B).









На Вашей машине всегда должны присутствовать упомянутые ниже таблички.

Их необходимо поддерживать в нормальном состоянии и заменять, если они повреждены или нечитаемы. Большинство символов, указанных на табличках взяты из Системы Международных Правил ISO 3287 и ISO 6405. В любом случае, во избежание неправильной интерпретации, не пользуйтесь рычагами управления, не ознакомившись в информацией из раздела «ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ».

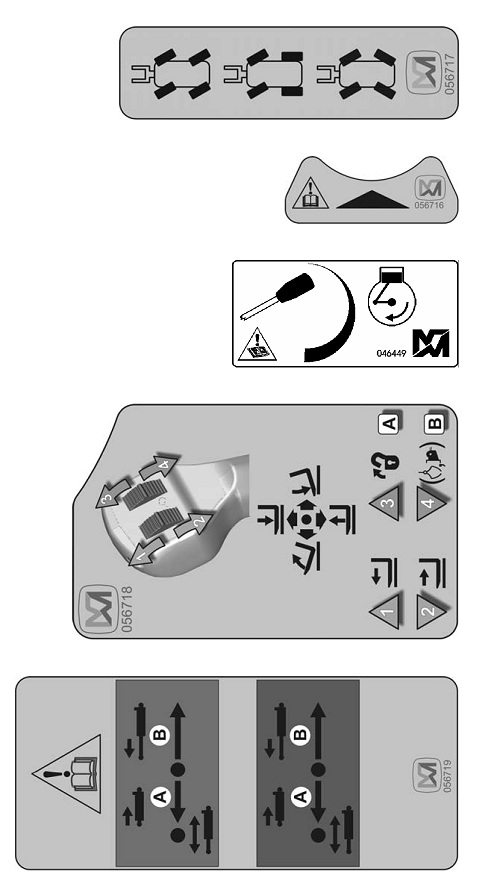

ОТНОСИТСЯ К РЫЧАГУ ВЫБОРА РУЛЕВЫХ РЕЖИМОВ (29)
ОТНОСИТСЯ К АВАРИЙНОМУ НАСОСУ (28)
ОТНОСИТСЯ К РУЧНОЙ РЕГУЛИРОВКЕ ОБОРОТОВ (86)
ОТНОСИТСЯ К ДЖОЙСТИКУ УПРАВЛЕНИЯ ТЕЛЕСКОПИЧЕСКОЙ СТРЕЛОЙ (1)
ОТНОСИТСЯ К РЫЧАГУ УПРАВЛЕНИЯ ОБОРУДОВАНИЕМ, ПОДСОЕДИНЕННЫМ К ГИДРАВЛИЧЕСКИМ МУФТАМ (76, 77)





5 - ТАБЛИЧКИ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ ПОГРУЗЧИКА MULTIFARMER 30.6 CLASSIC 2

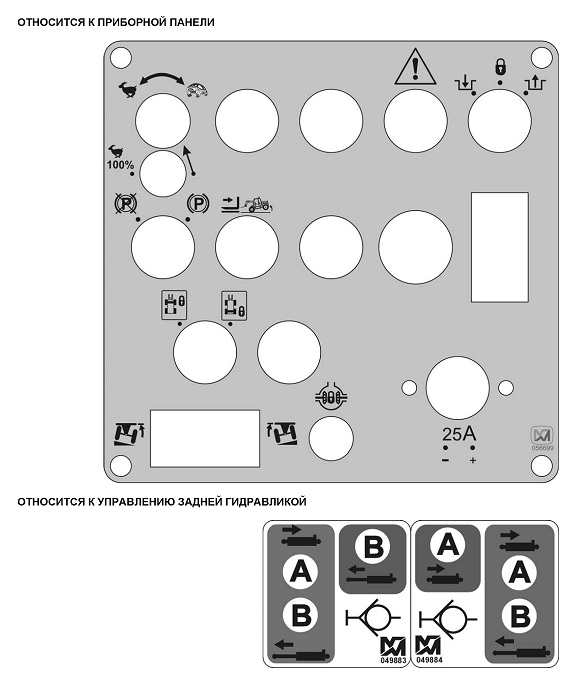

ОТНОСИТСЯ К ПРИБОРНОЙ ПАНЕЛИ



ОТНОСИТСЯ К УПРАВЛЕНИЮ ЗАДНЕЙ ГИДРАВЛИКОЙ

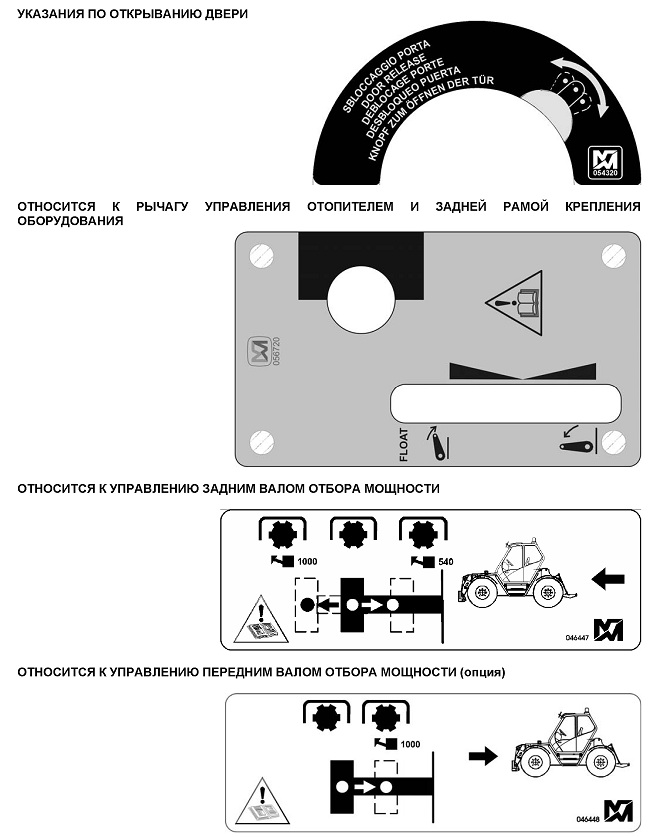

УКАЗАНИЯ ПО ОТКРЫВАНИЮ ДВЕРИ
ОТНОСИТСЯ К РЫЧАГУ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ И ЗАДНЕЙ РАМОЙ КРЕПЛЕНИЯ ОБОРУДОВАНИЯ
ОТНОСИТСЯ К УПРАВЛЕНИЮ ЗАДНИМ ВАЛОМ ОТБОРА МОЩНОСТИ
ОТНОСИТСЯ К УПРАВЛЕНИЮ ПЕРЕДНИМ ВАЛОМ ОТБОРА МОЩНОСТИ (опция)

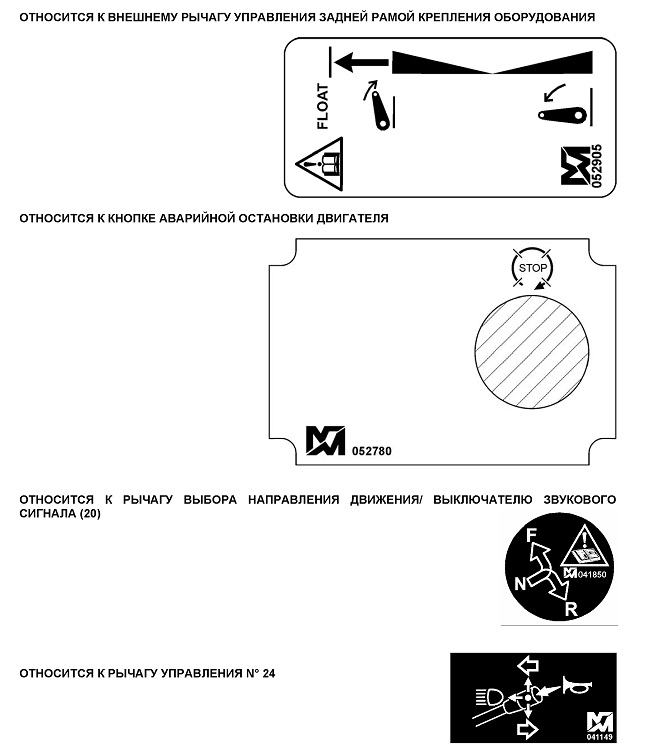

ОТНОСИТСЯ К ВНЕШНЕМУ РЫЧАГУ УПРАВЛЕНИЯ ЗАДНЕЙ РАМОЙ КРЕПЛЕНИЯ ОБОРУДОВАНИЯ

ОТНОСИТСЯ К КНОПКЕ АВАРИЙНОЙ ОСТАНОВКИ ДВИГАТЕЛЯ
ОТНОСИТСЯ К РЫЧАГУ ВЫБОРА НАПРАВЛЕНИЯ ДВИЖЕНИЯ/ ВЫКЛЮЧАТЕЛЮ ЗВУКОВОГО СИГНАЛА (20)
ОТНОСИТСЯ К РЫЧАГУ УПРАВЛЕНИЯ N° 24

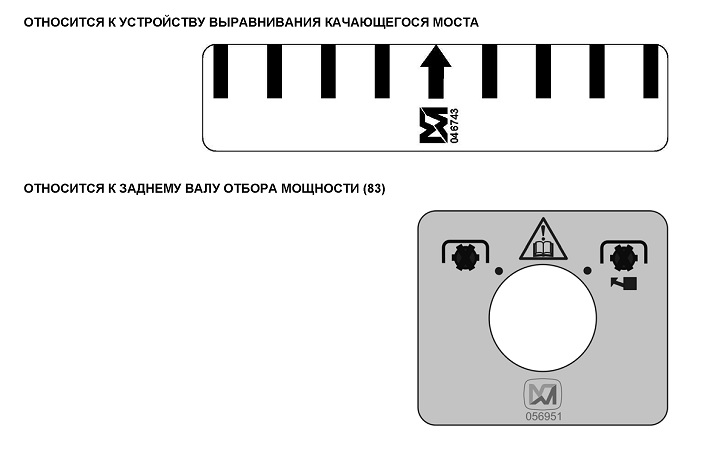

ОТНОСИТСЯ К УСТРОЙСТВУ ВЫРАВНИВАНИЯ КАЧАЮЩЕГОСЯ МОСТА


ОТНОСИТСЯ К ЗАДНЕМУ ВАЛУ ОТБОРА МОЩНОСТИ (83)
