2.4 Запуск комбайна КЗС-1218
2.4.1 Запуск двигателя комбайна КЗС-1218
Перед запуском двигателя прокрутите коленчатый вал стартером без подачи
топлива. Убедитесь в нормальном вращении коленчатого вала и приступите к
пуску двигателя.
Запуск и остановку двигателя производите при отключенном главном
контрприводе в соответствии с ИЭ или РЭ на двигатель.
После пуска двигателя уменьшите частоту вращения коленчатого вала до
900-1000 об/мин и прогрейте двигатель. Прогрев производите до
температуры в системе охлаждения не ниже плюс 50 °С.
Во время прогрева следите за показаниями приборов -
встроенные контрольные лампы приборов должны быть погашены. Загорание
лампы сигнализирует об отклонениях от нормальной работы соответствующего
агрегата или о его критическом состоянии.
Давление масла в двигателе должно быть не менее, указанного в ИЭ или РЭ
на двигатель. Работа двигателя на минимальной частоте вращения холостого
хода не должна быть более 15 минут.
Для трогания с места необходимо включить нужную передачу рычагом
переключения передач 4 (рисунок 2.7), растормозить ведущие колеса
рукояткой стояночного тормоза 5 и, плавно перемещая рукоятку 1
управления скоростью движения в направлении движения, начать движение.
Начинать движение рекомендуется при частоте вращения коленчатого вала
двигателя не менее 1500 об/мин. Для остановки комбайна переведите
рукоятку управления скоростью движения 1 в нейтральное положение.

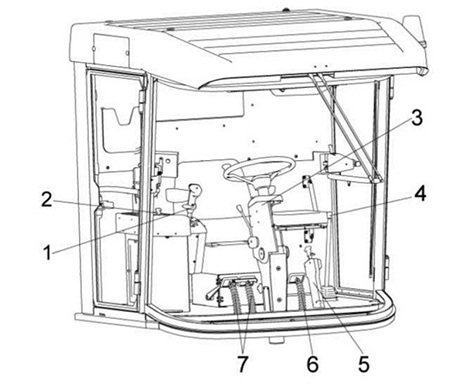

Рисунок 2.7 - Кабина
1 - рукоятка управления скоростью движения; 2 -
пульт управления; 3 - рулевая колонка; 4 - рычаг переключения передач; 5
- рукоятка стояночного тормоза; 6 - педаль блокировки коробки
диапазонов; 7 - тормозные педали
ВНИМАНИЕ:
1 Свободное (без заеданий и с минимальным усилием) переключение передач
обеспечивается при совпадении зубьев со впадинами на переключаемых
шестернях коробки. В случае заедания, снизьте обороты двигателя до
16,7-20 с"1 (900 -1000 об/мин) и при помощи рукоятки управления
скоростью движения, соблюдая технику безопасности (возможно
незначительное перемещение комбайна), слегка проверните гидромотором
первичный вал коробки диапазонов до совпадения зубьев и впадин шестерен
и произведите повторное включение выбранной передачи, возвратив рукоятку
управления скоростью движения в нейтральное положение!
2 Для исключения случайного включения передачи необходимо контролировать
после выключения передачи перевод рычага в нейтральное положение
(хвостовик должен быть сориентирован перпендикулярно продольной оси
комбайна), для чего после выключения передачи (рычаг выведен в
вертикальное по-
ложение) нажмите на педаль блокировки коробки диапазонов 6 сверху вниз,
после этого отпустите рычаг обеспечив поворот рычага в положение Н -
НЕЙТРАЛЬ,!
Перед остановкой двигателя отключите главный контрпривод, дайте ему
поработать в течение 3-5 мин на средней, а затем на минимальной частоте
вращения холостого хода, после чего выключите подачу топлива.
Не останавливайте двигатель сразу после снятия нагрузки, это может
привести к выходу из строя турбонагнетателя. Отключив двигатель,
выключите кнопку выключателя МАССЫ.
2.4.2 Запуск гидропривода ходовой части и
гидросистемы рабочих органов и рулевого управления комбайна в работу при
низких температурах
При запуске молотилки комбайна в зимнее время во избежание выхода из
строя гидропривода ходовой части запрещается запускать двигатель при
температуре окружающего воздуха ниже, чем стартовая температура рабочей
жидкости (таблица 2.1).
Таблица 2.1 - Условия эксплуатации гидроп |
ривода в зависимости от температуры |
Рабочая жидкость |
Масло А |
Масло МГЕ-46В |
Температура рабочей жидкости, град.С, минимально допустимая
пусковая
Рабочий диапазон температур, град.С:
-
минимальная
-
максимальная |
- 15
-7 + 65 |
-5
+ 3 + 80 |
Порядок пуска гидропривода в холодное время:
1) установите нейтральное положение рычага переключения передач
4 (рисунок 2.7) и рукоятки управления скоростью движения 1;
2) запустите двигатель и сначала на минимальных (не более 15 мин), а
затем на средних оборотах прогревайте гидропривод (рукоятка управления
скоростью движения 1 должна быть в нейтральном положении) до тех пор,
пока вакуумметр покажет разряжение не более 0,04 МПа;
3) продолжайте прогрев гидропривода, плавно
отклоняя рукоятку управления скоростью движения на максимальный угол от
нейтрального положения сначала в одну сторону, а затем в другую;
4) продолжайте прогрев при максимальном отклонении рукоятки управления
скоростью движения до тех пор, пока вакуумметр не покажет разряжение
0,025 МПа, после чего можно включить требуемую передачу и начать
движение.
Оптимальная температура масла в гидроприводе плюс
50 0 С, поэтому рекомендуется зимой утеплять секцию масляного радиатора
гидропривода, установив и закрепив перед ней защитный экран (картонку).
Во избежание выхода из строя гидропривода запуск двигателя при
температуре окружающего воздуха ниже, указанной в таблице 2.1
запрещается. В этом случае необходимо заменить летние сорта масел на
зимние. При необходимости транспортирование молотилки производите
буксировкой на жесткой сцепке со скоростью не более 12 км/час. Перед
буксировкой рычаг переключения передач установите в нейтральное
положение.
Запуск гидросистемы рабочих органов и рулевого управления в работу при
низких температурах осуществляется параллельно с запуском гидропривода
ходовой части.
