РД 45.196-2001. ПРАВИЛА ПОСТРОЕНИЯ СИСТЕМЫ ТЕЛЕФОННОЙ СВЯЗИ ОБЩЕГО ПОЛЬЗОВАНИЯ - часть 8







29









































фонных сетях осуществляется по принципу наложения.

Цифровая сеть «накладывается» на существующую аналоговую сеть на эта-

пе перехода от аналоговой к цифровой сети.


Основные принципы наложения:

-  все  связи  между  цифровыми  ОС  должны  осуществляться  непосредственно  или
через цифровые ОТС или ТС;
- при связи между цифровыми ОС должны использоваться только каналы цифро-
вых систем передачи;





    соединительная линия одностороннего занятия;





    соединительная линия двустороннего занятия.

Примечание - На рисунке 5.7 не показаны направления на УСС, УВСМ и АМТС



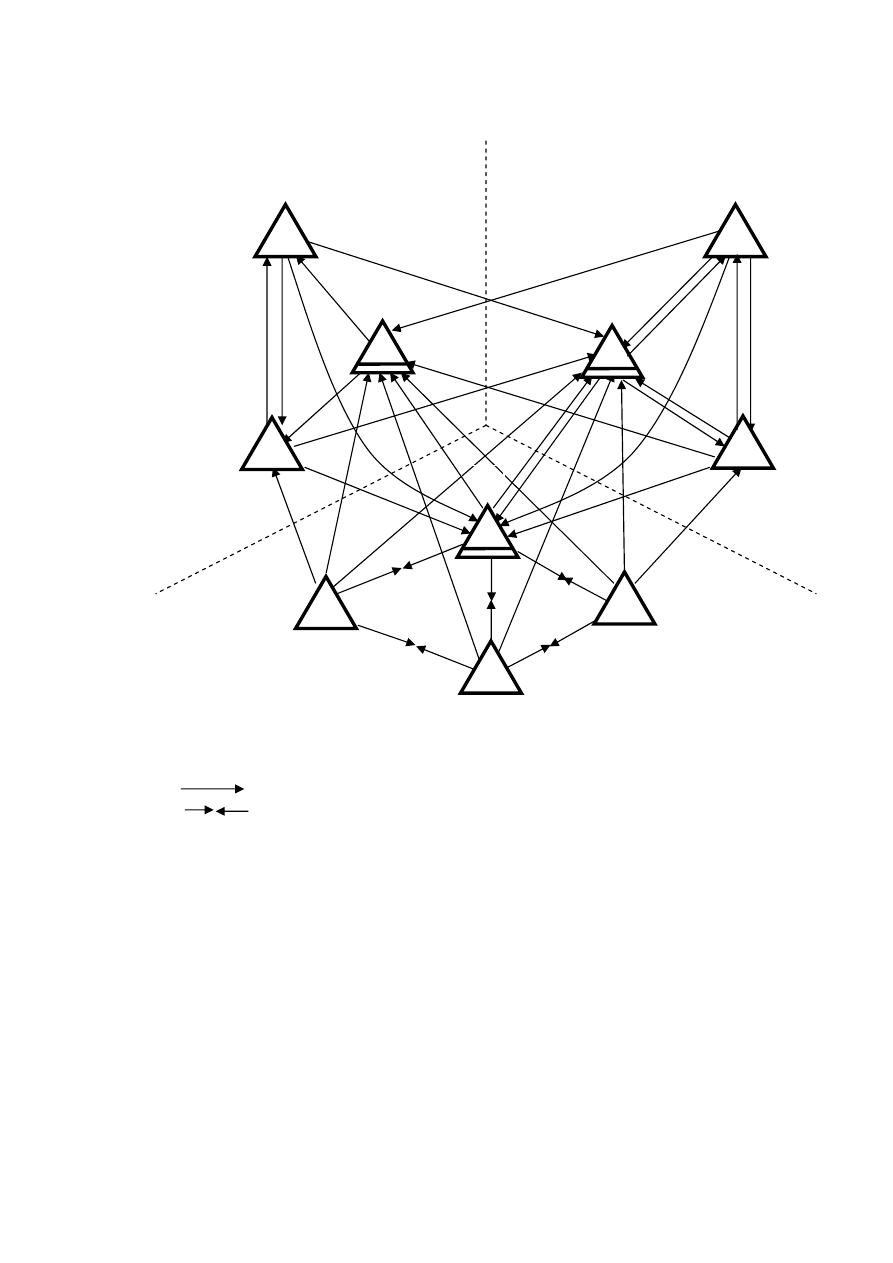

Рисунок 5.7 – Пример ГТС, построенной на аналоговом и цифровом коммута-

ционном



оборудовании



Фрагмент сети

построенной на

базе аналогового и цифрового

оборудования без использования

ОКС №7 с пучками СЛ односто-

роннего занятия

Фрагмент сети, построенной на ба-

зе аналогового коммутационного

оборудования

Фрагмент сети, создаваемой на базе цифрового оборудования при

использовании ОКС 7 с пучками СЛ двустороннего занятия

ОТС

ОС

ОС

ОС

АТС

АТС

ОТС

УВС

ОС

ОС



30

- в пределах одной местной сети при любых соединениях допускается только один
переход между  цифровой и существующей аналоговой сетями;
-  вновь  вводимые  цифровые  ОС  на  сетях  с  узлообразованием  должны  включаться
только в цифровую сеть;
-  связь между цифровыми и аналоговыми станциями должна осуществляться по ка-
налам  цифровых  систем  передачи,  с  установкой  аналого-цифрового  оборудования
на стороне аналоговых станций;
-  цифровые  УПАТС  должны  включаться  преимущественно  в  цифровые  опорные
АТС.
- построение ГТС на базе цифрового коммутационного оборудования без использо-
вания сигнализации №7  характеризуется следующими особенностями:
-  используются только соединительные линии одностороннего занятия;
-  как правило, сохраняется структура сети, описанная в 5.2.2.1;
-  емкости  узловых  районов  в  ряде  случаев  могут  превышать 100 тыс.  номеров,  но
они, как правило, кратны 100 тыс. номеров.
- емкости ОС могут превышать 10 тыс. номеров.
- современный этап развития коммутационного оборудования телефонных сетей ха-
рактеризуется:
- использованием сигнализации  №7 как основной;
- возможностью организации распределенной структуры оконечных станций со зна-
чительным количеством подстанций и концентраторов;
- большой абонентской емкостью ОС;
- интеграцией разнородных услуг и служб.

 Особенности  цифрового  коммутационного  оборудования  позволяют  заме-

щать аналоговые станции действующей сети на подстанции и концентраторы – ри-
сунок 5.8. Таким  образом,  нерайонированная  цифровая  сеть  может  заменять  рай-
онированную аналоговую.

 При  установке  на  цифровой  ГТС  более  одной  цифровой  ОС  создается  сеть

соединительных линий. Соединительные линии могут быть как одностороннего, так
и двустороннего занятия. Линии двустороннего занятия реализуют пропуск нагруз-
ки как в прямом, так и обратном направлении.
          На  цифровой  ГТС  могут  устанавливаться  транзитные  станции,  коммутирую-
щие соединительные линии как двустороннего, так и одностороннего занятия и вы-
полняющие одновременно функции узлов ГТС различного назначения.
           На  ГТС,  построенной  на  цифровом  коммутационном  оборудовании,  связь
станций организуется по одному из возможных вариантов:
- «полносвязная» –  рисунок 5.9;
- с использованием транзитных станций –  рисунок 5.10, при этом связь организует-
ся по прямым и обходным путям – рисунок 5.11. Обходные пути организуются через
транзитные или оконечно-транзитные станции.
ОС может включаться  в одну или более ОТС или ТС.
При наличии нескольких АМТС в географической зоне нумерации оконечные стан-
ции ГТС вне зависимости от используемых систем коммутации могут быть





31

распределены между этими АМТС или выходить на несколько АМТС одновремен-
но.


мерации должен проходить через АМТС данной зоны нумерации.

Внедрение ЦСИС не связано с принципиальным изменением структуры теле-

фонной  сети  общего  пользования.  Услуги  ЦСИС  обеспечиваются  оборудованием
цифровой телефонной сети.

ЦСИС от цифровой сети общего пользования отличается лишь на уровне або-

нентского доступа.

Структура  ЦСИС  должна  создаваться  на  основании  положений  концепции

ЦСИС, определенной  Рекомендациями МСЭ-Т серии I.

Для цифровых сетей используются новые обозначения станций и узлов:

          ОС – оконечная станция;
          ТС –  транзитная станция (выполняет функции различных узлов);
          ОТС – оконечно-транзитная  станция  (выполняет  функции  оконечной  стан-
ции и узла).

Подробный  перечень  оборудования  для  городской  сети  приведен  в 5.2.4.19

зоновых сетей.








































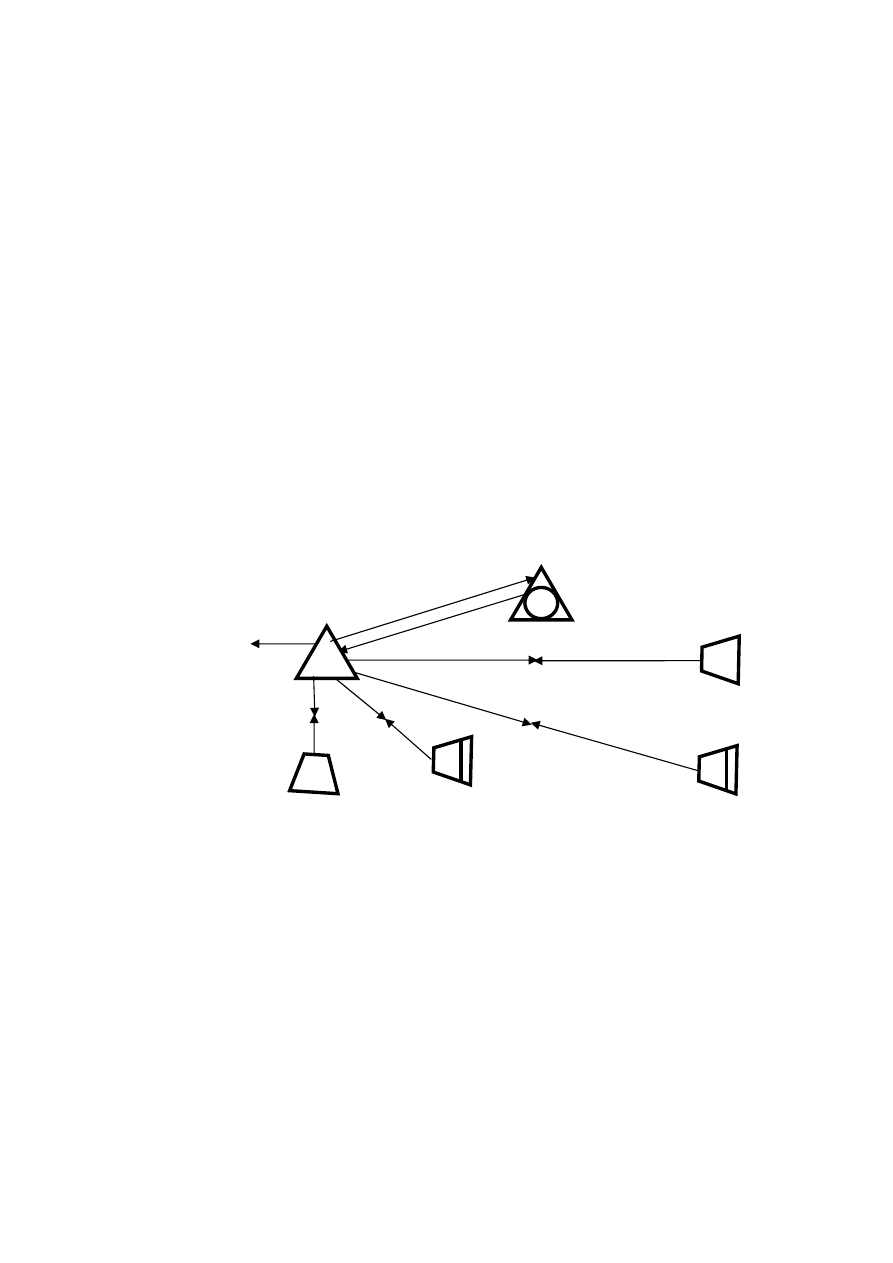

Рисунок 5.8   Схема нерайонированной ГТС на базе

одной  ОС

К 2

ПС 2

К 1

ПС 1

ОС

АМТС

ЗСЛ

СЛ

СЛ

СЛ

СЛМ

СЛ

к

УСС





32




















































К

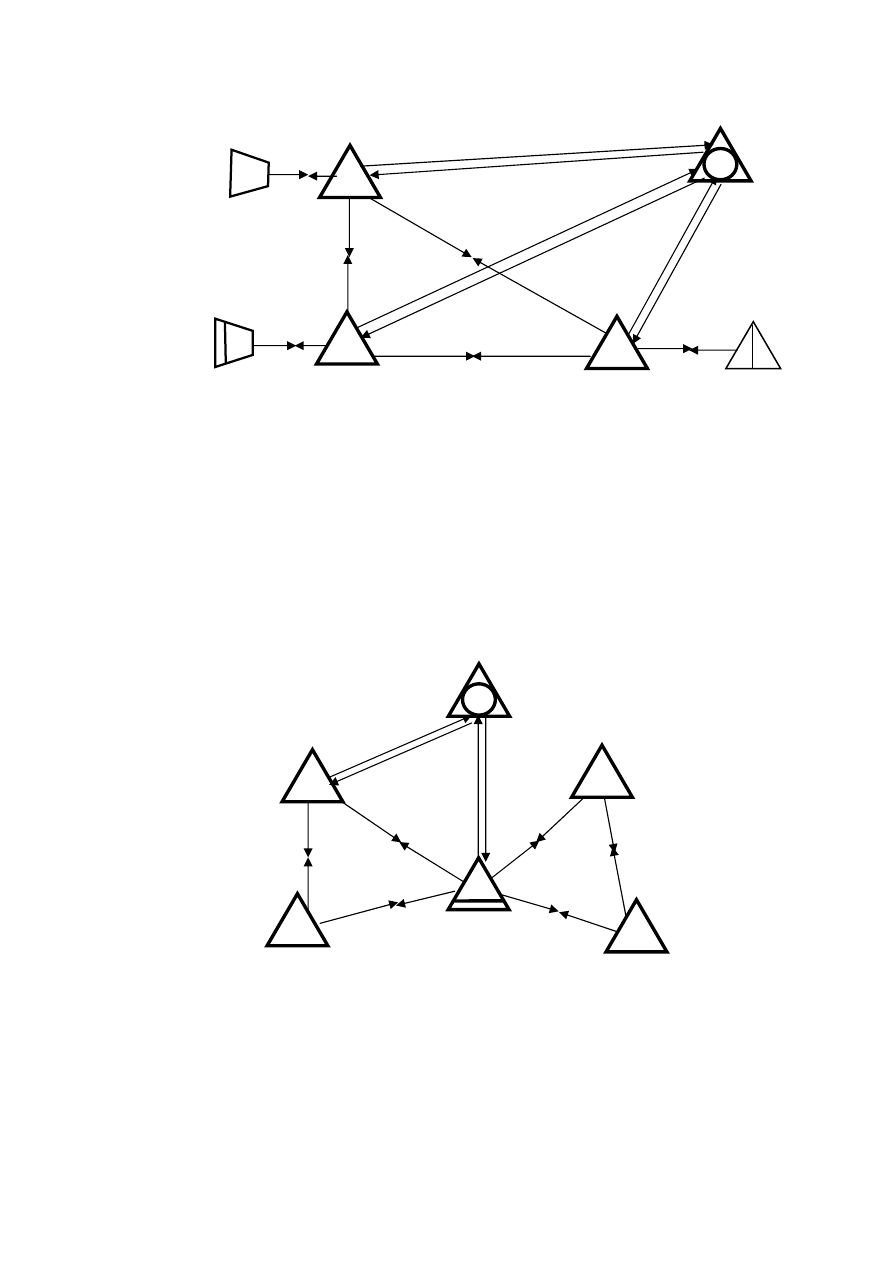

Рисунок 5.9 – Схема  районированной ГТС без узлообразования

ОС1

АМТС

ОС2

ОС3

ЗСЛ

ЗСЛ               СЛМ

ЗСЛ        СЛМ

УПАТС

СЛ

СЛ

СЛ

ЗСЛ

СЛМ

СЛ

СЛ

СЛ

ПС

Рисунок 5.10 – Схема районированной ГТС при ис-

пользовании транзитной станции

ОС3

ОС4

ОС1

ОС2

ТС

АМТС

ЗСЛ            СЛМ

   ЗСЛ       СЛМ

сл

сл

сл

сл

сл

сл
