5.1.8  Базовая  сеть  ТФОП  обеспечивает  возможность  присоединения  к  себе

  5.1.9 Увеличение емкости Базовой сети ТФОП происходит из-за естественного

роста  числа  абонентских  установок  при  развитии  существующих  местных  сетей  в
зонах нумерации, а также подключения Сетей новых операторов.
          5.1.10    Основной  задачей,  стоящей  перед    Базовой  сетью  ТфОП,  является
удовлетворение спроса на услуги телефонной связи, имеющегося в стране, а также
постоянное  расширение  спектра  услуг,  предоставляемых  пользователям  с  высоким
качеством.

  Решение  этой  задачи  должно  осуществляться  наращиванием  сетевого  потен-

циала,  а  также  путем  планомерно  проводимой  модернизации  и  переоснащения  су-
ществующей Базовой сети ТфОП с заменой устаревшего оборудования коммутации
и систем передачи на цифровое и доведения цифрового тракта до абонентского уст-
ройства.

  Базовая сеть ТФОП должна стать основой для внедрения новых технологий в

системы коммутации и передачи сообщений, а также внедрения новых услуг.



5.2  Принципы построения  зоновых телефонных сетей


          5.2.1  Принципы построения  сетей  абонентского  доступа

  5.2.1.1  Сети  абонентского  доступа  могут  строиться  с  помощью  проводных

и/или радиосредств с концентрацией или без концентрации нагрузки.

  5.2.1.2 Сеть абонентского доступа может включать:

-  концентраторы;
-  подстанции;
- узловое оборудование систем радиодоступа (может выполнять функции кон-

центратора или;

-  абонентские линии, соединяющие оконечные абонентские устройства с ОС,

ОТС, концентраторами, ПС;

-  соединительные линии, соединяющие концентраторы и ПС с ОС, ОТС.

  5.2.1.3 Оборудование сети абонентского доступа (концентраторы, ПС и др.) и

абонентские  устройства  должны  иметь  стандартизованные  интерфейсы,  позволяю-
щие в ходе развития сети перераспределять концентраторы и ПС между станциями,
установленными на местной телефонной сети.

5.2.1.4 Для включения аналоговых АУ в телефонные станции по физическим

двухпроводным  линиям  или  каналам  систем  передачи  с  двухпроводными  оконча-
ниями,  а  также  для  включения  аналоговых  АУ  в  аналоговые  АТС  предназначены
интерфейсы СТф-1 и СТф-2.

Для включения цифровых АУ в телефонные станции по физическим двухпро-

водным  линиям  или  каналам  систем  передачи  с  двухпроводными  окончаниями,  а
также  для  включения  цифровых  АУ  в  цифровые  АТС  предназначены  интерфейсы
СЦТф-1 и СЦТф-2.



22

Интерфейс  СТф-2 (СЦТф-2)  определен  на  станционной  стороне  двухпровод-

Параметры интерфейса СТф-1 и СТф-2 определены в ОСТ 45-54.
Интерфейсы СЦТф-1 и СЦТф-2 должны применяться для абонентского досту-

па на скоростях меньших 64 кбит/с. Параметры интерфейса СЦТф-1 и СЦТф-2 оп-
ределены в [5].

  5.2.1.5  Цифровая  сеть  с  интеграцией  служб  (ЦСИС)  обеспечивает  передачу

речевых  и  неречевых  сообщений  пользователей.  Стыки  ЦСИС  поддерживают
сквозные цифровые соединения между абонентскими устройствами и предоставля-
ют пользователям разнообразные услуги, доступные им через ограниченный набор
стандартных интерфейсов, приведенных на рисунке 5.1. На рисунке 5.1 точки под-
ключения по интерфейсу СТф-1 и СТф-2 относятся также и к интерфейсам СЦТф-1
и СЦТф-2.

  5.2.1.6    Применяются  следующие  типы  интерфейсов  ЦСИС  для  организации

доступа:

- базовый доступ с канальной формулой 2B+D (BRI);
- первичный доступ с канальной формулой 30B+D (PRI).

  Эти  доступы  осуществляются  посредством  станционных  стандартизирован-

ных  интерфейсов V1 (BRI), V3, V5.1, V5.2 (PRI), выполняемых  по  Рекомендациям
МСЭ-Т в соответствии с ОСТ 45-68.

  Интерфейс V1 предназначен  для  обеспечения  одного  базового  доступа  к

ЦСИС.

  Интерфейс V2 является  общим  цифровым  стыком,  используемым  для  связи

удаленного и местного оборудования цифровой сети через цифровые системы пере-
дачи.  Это  сетевое  оборудование  может  обеспечить  организацию  различного  вида
абонентского доступа (аналоговый, цифровой и абонентский доступ ЦСИС в любом
сочетании).  Характеристики  этого  стыка  могут  не  соответствовать  принципам
ЦСИС.

  Интерфейс V2 внутренний, не стандартизированный и не обязателен для стан-

ций, устанавливаемых на телефонной сети общего пользования.

  Интерфейс V2 реализован  в  ряде  существующих  коммутационных  систем.  В

перспективе интерфейс V2 запрещается.

   Интерфейс V3 стандартный  и  служит  для  включения  в  ЦСИС  на  первичной

скорости 2,048 Мбит/с.

   Интерфейс V5 является  цифровым интерфейсом (на скорости передачи 2,048

Мбит/с), используется для связи сети доступа с цифровой станцией. Интерфейс V5
допускает два варианта реализации:

   - интерфейс V5.1 включает один тракт 2,048 Мбит/с;

   - интерфейс V5.2 включает несколько трактов 2,048 Мбит/с (не более 16).

Интерфейс V5 обеспечивает следующие виды доступа:

  - интерфейс СТф-2 (Z), СЦТф-2;
  - базовый доступ ЦСИС;
  - доступ на первичной скорости ЦСИС (только для интерфейса V5.2);



23

  -  аналоговый и цифровой доступ для полупостоянных соединений (с ограни-

   В  интерфейсе V5.1 используется  статическое  мультиплексирование,  т.е.  же-

сткое закрепление каждого канального интервала за определенным пользователем.

   В  интерфейсе V5.2 может  использоваться  два  режима  работы:  статическое

мультиплексирование и концентрация. В режиме концентрации один КИ, в зависи-
мости от поступающей нагрузки, может использоваться разными абонентскими уст-
ройствами.

  Организация трактов на сети доступа и системы абонентского радиодоступа

приведена в приложении Г.



24






















































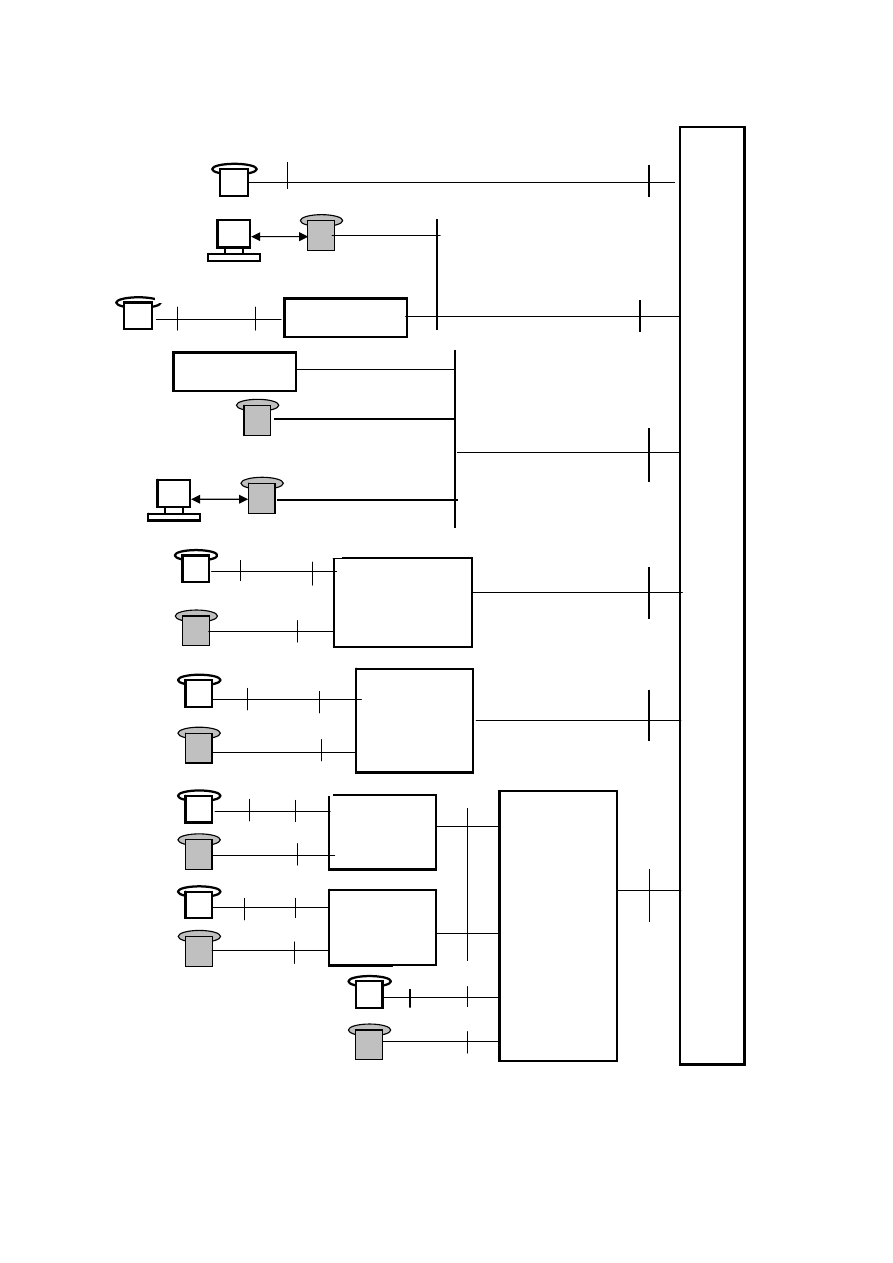

Рисунок 5.1 – Типовая схема  сети абонентского доступа к

станции с функциями ЦСИС.

ОС

 (

ОТС

)

с

функциями

 ЦСИС



Цифровой

Факс G4

Цифровое АУ

V1

S/Т

BRI

BRI

BRI

BRI

Концентратор (свя-

зан со станцией

внутрисистемной

сигнализацией)

V2



Подстанция

либо концентра-

тор





Подстанция



Концентратор

PRI

V3



V5.1 –

статическое

 му

льтиплекси

-

рование

;

V5.2 -

концентрация



Т

СТф-2

V5.1

или

V5.2

СТф-1

СТф-2

Аналоговая двухпроводная линия

BRI

BRI

BRI

BRI

BRI

СТф-1 СТф-2

СТф-2

СТф-2

Цифровое АУ

поток nхE1

СТф-1

СТф-1

СТф-2

S/Т

S/Т

СТф-1

S/Т

S

СТф-1

S/Т

СТф-1

СТф-1

СТф-2

Терминальный

адаптер стыка Z

СЦТф-1

СЦТф-2

 Цифровая двухпроводная линия
