Рабочая зона Станок

3.1 Рабочие режимы

3.1.1 Рабочая зона Станок

Функция

Рабочая зона Станок состоит из всех функций и

переменных управления, которые запускают действия на

станке и определяют состояние. Зона Станок имеет 3 режима:

• Jog (Ручной)

• MDA (Преднабор)

• Automatic (Автомат)

NC-управления:

• Перемещение инструментов

• Перемещение детали и т.д.

на станке в соответствии с определенной программой

(программой детали)

Программа детали

Термин “Программа детали” описывает пронрамму

обработки детали

Подготовка

Для пуска действие обработки должны быть

обработки

выполнены необходимые подготовительные работы

1. Загрузка инструментов

2. Выход инструментов и детали в стартовую позицию,

определенной в установке

3. Загрузка программы детали в память

4. Проверка и ввод смещений нуля

5. Проверка и ввод смещений инструментов

Функции станка

В режиме Ручной выбрать следующие функции станка при

помощи кнопок в базовом меню или панели управления

станка:

Inc (инкрементный размер)

Repose (Перестановка)

Ref (Подвод к референтной точке)

3-3

Рабочая зона Станок

03.96

В режиме “MDA ( Преднабор)” можно выбрать режим

“Teach in (Обучение)” при помощи кнопки “Teach in

(Обучение)” или на панели управления станка.

3-4

03.96

Рабочая зона Станок

Последовательность работы

Рабочие режимы могут быть выбраны при помощи панели

управления станка или программных кнопок меню.

Можно переключить обратно на рабочую зону “Machine

(Станок)” с одной на другую рабочую зону в любое время

при помощи кнопки “Machine area (зона Станок)”

После включения питания управление происходит в рабочей

зоне в режиме “Jog (Ручной)”

Другие замечания

Состояние после включения может быть сконфигурировано и

может отклонятся от стандарта.

Просим прочитать документацию, поставляемую

изготовителем станка.

3-5

Рабочая зона Станок

03.96

3.1.2 Выбор режима, смена режима

Функция

Группа режимов является одним из режимов "Automatic

(Автомат)", "Jog (Ручной)", "MDA (Преднабор)", т.е.

несколько каналов одной группы режимов не могут

быть в разных режимах одновременно. Необходимый режим

может быть принят и способ, которым он принимается может

быть определен специальной PLC программой станка .

Состояние канала

Имеются следующие три состояния, которые могут быть в

каждом режиме:

1.Сброс канала

Станок в исходном состоянии, т.е. после включения питания

или после окончания программы. Исходное соостояние

определяется производителем станка в PLC-программе.

2.Канал действует

Начало программы, выполнение программы , или подвод

к референтной точки в процессе.

3.Канал прерван

Текущая программа или подвод к референтной точке

прерваны.

В данном контексте программа может быть главной,

подпрограммой, циклом или серией NC-блоков.

Возможные изменения режима показаны в ниже следующей

таблице:

Из

Автомат

Ручной

Преднабор

Автомат

Ручной

Автомат

Преднабор

В

Сброс

Преры

Сброс

Преры

Преры

Сброс

Преры

Актив

Преры

вание

вание

вание

вание

ный

вание

Автомат

х

х

х

Ручной

х

х

х

х

х

Преднабор

х

х

х

х

3-6

03.96

Рабочая зона Станок

Позиции, отмеченные “х” представляют возможность смены режима.

Ошибки

Если необходимая смена режима отклоняется системой,

при смене

выдается сообщение об ошибке типа “Mode group 1 cannot change

режима

mode (Группа режима 1 не может изменить режим)”. Это

сообщение об ошибке может быть признано без смены состояния

канала.

Последовательность работы

Выбор режима

Выбранный режим отображается в режимном поле на дисплее.

Для выбора режимов:

• Jog (Ручной)

• MDA (Преднабор)

• Automatic (Автомат)

нажать на одну из кнопок, указанных слева на панели управления

или эквивалентную кнопку, которая может быть доступна при

использовании переключателя зоны:

• Jog (Ручной)

• MDA (Преднабор)

• Automatic (Автомат)

Выбранный режим подтверждается тем, что загорается светодиод

следующий за кнопкой выбора на панели управления станка и

выбранный режим изображается на дисплее в поле режима.

Основной дисплей выбранного режима появляется на экране.

3-7

Рабочая зона Станок

03.96

Прочие замечания

Если смена режимов не возможна, просим связаться с

инженером, установившим систему, изготовителем станка или

нашей фирмой. Во многих случаях смена режима разрешается

только для компетентных людей по причинам безопасности.

Поэтому в управлении имеется опция, при помощи которой

возможна смена режима со специальным инструментом.

/FB/, K1, Описание функций

3-8

03.96

Рабочая зона Станок

3.2 Режим Ручной

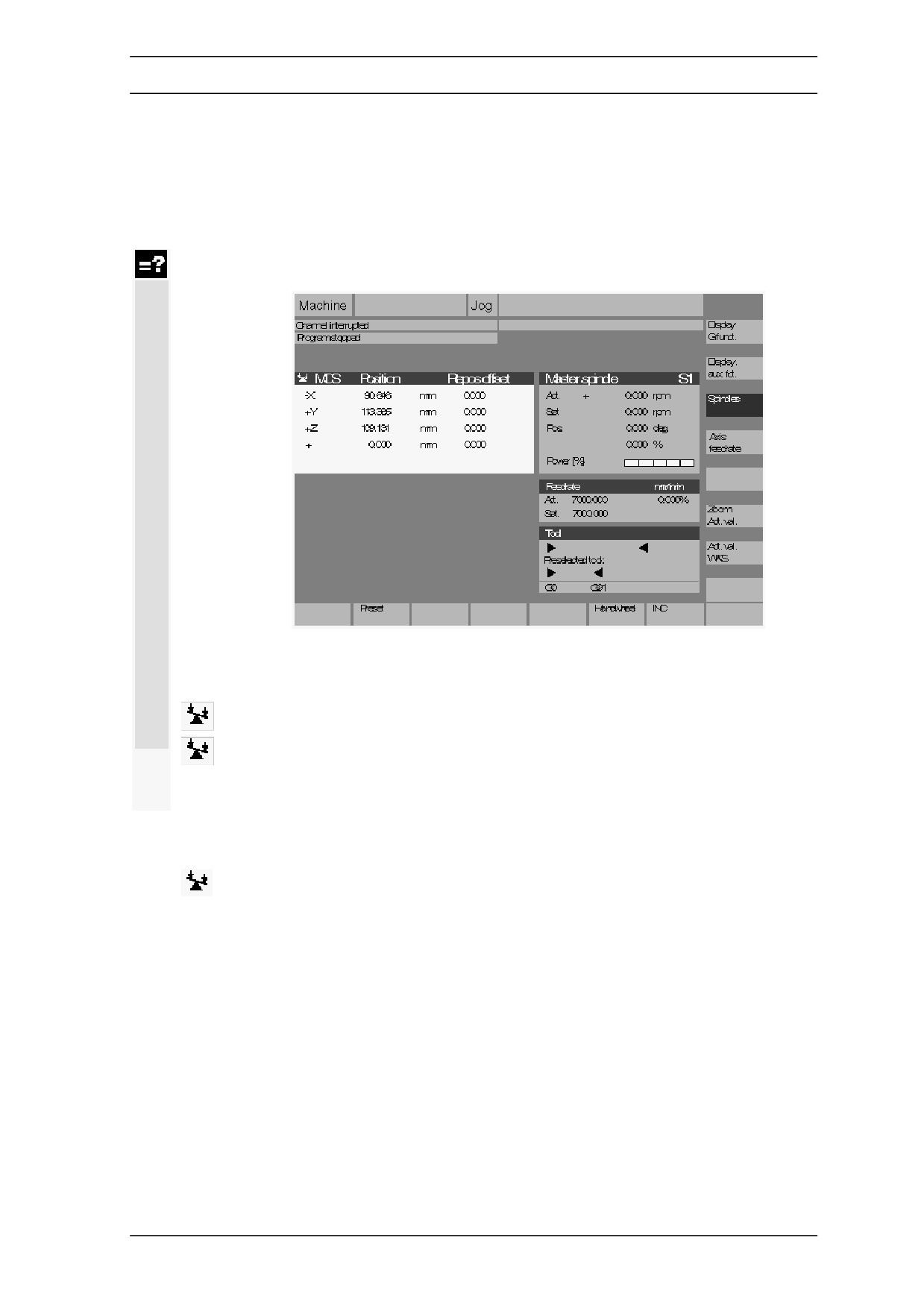

3.2.1 Основной дисплей режима Ручной

В основном дисплее режима Ручной отображаются позиция, скорость

подачи, значения шпинделя и инструмента.

Объяснение основного

дисплея режима Ручной

Символ движения, т.е. оси не в окне точного останова.

Показывает координаты существующих осей в координатной

WCS

системе станка (MCS(КСС)) или в координатной системе детали

+

X2*

(WCS(КСД)).

Y2*

Z2*

Если определитель оси может отображаться только

абривиатурой, он заменяется значком *.

Если ось перемещается в (+) или (-) направлении, указывается

+

знак плюс или минус в соответствующем поле.

+

Если нет ни “+”, ни “-” на дисплее позиции, значит ось в

позиции.

-

-

+

3-9

Рабочая зона Станок

03.96

Позиция

В этих полях позиция в КСС или КСД отображается на дисплее для

0.0

любой существующей оси.

0.1

Знак отображается на дисплее только для отрицательных значений.

-0.1

1.1

0.0

Смещение

Если ось пересекает в режиме "Jog (Ручной)" "Program interrupted

позиции

(программное превышение), расстояние, пересеченное каждой осью

0.0

отображается со ссылкой на точку прерывания в смещении

0.1

позиции.

-0.1

1.1

0.0

Шпиндель

Отображает установившиюся точку и актуальное значение скорости

об/мин

шпинделя, позицию шпинделя, позицию переключателя скорости

шпинделя и мощность шпинделя.

Скорость подачи

Отображает установившуюся точку и актуальное значение скорости

мм/мин

подачи и позицию переключателя скорости подачи.

Актуальная установившаяся точка перемещения отображается со

ссылкой на переключатель сорости.

Инструмент

Отображает действующее смещения инструмента, зажатого в данный

момент (Т No и символ), выбранного инструмента (для фрезерных

станков) и команды движения, т.е. G01, SPLINE,...

выключение корректировки радиуса инструмента, т.е. G40.

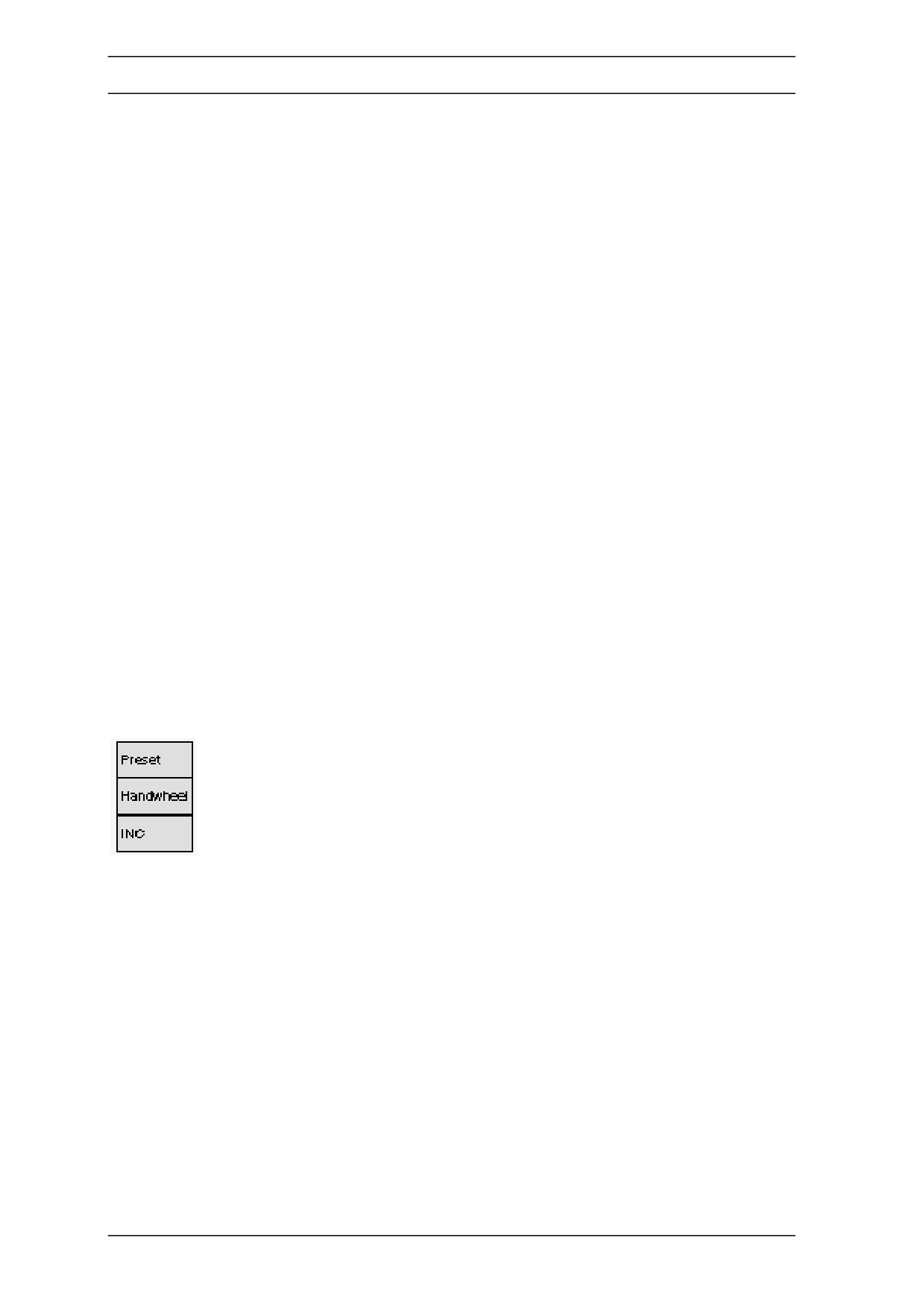

Горизонтальные программные кнопки

Отображается окно "Preset (Настройка)" (установившееся

актуальное значение)

Отображается окно "Handwheel (Штурвал)"

Отображается окно "INC" (инкрементальное перемещение).

3-10

03.96

Рабочая зона Станок

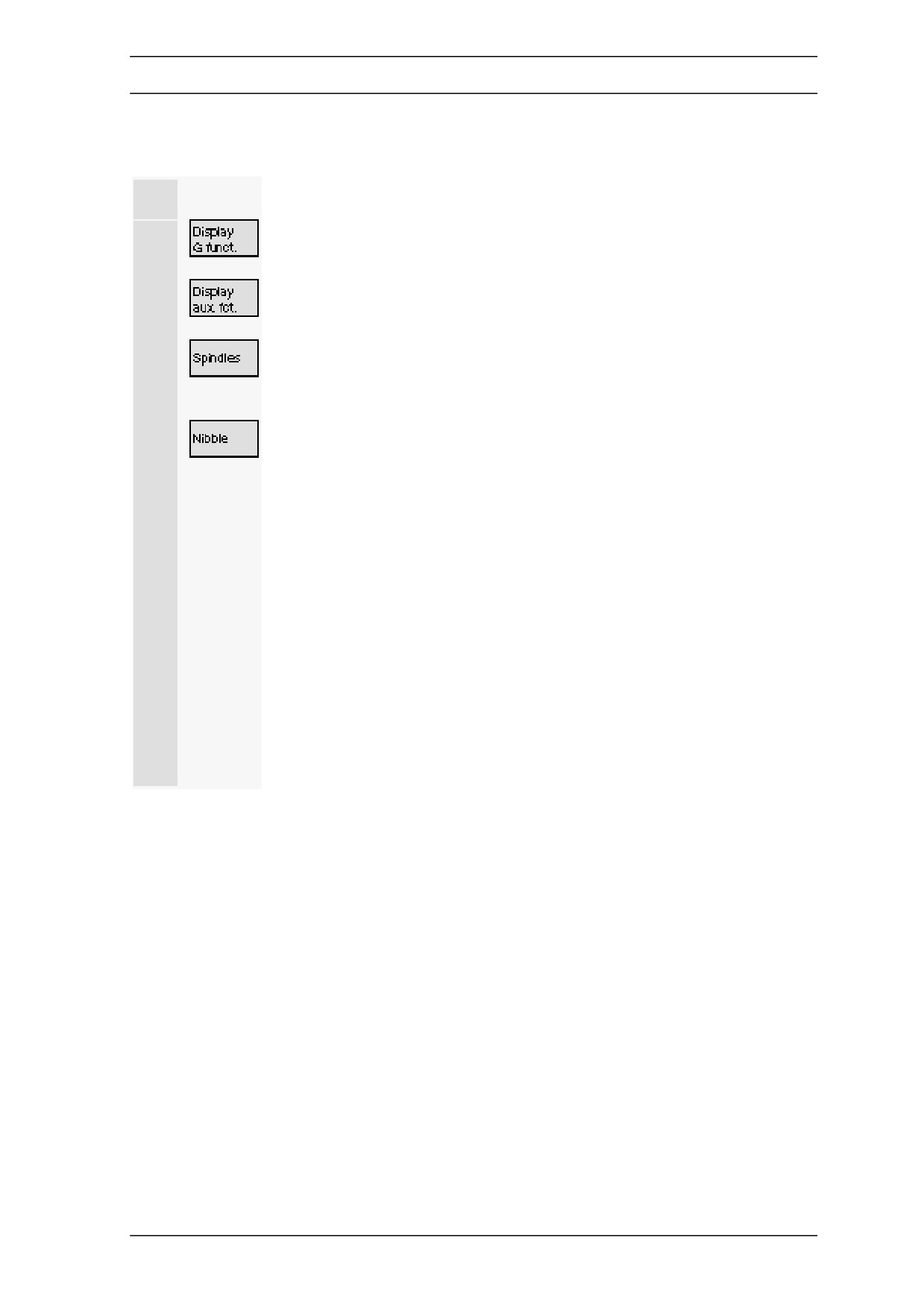

Вертикальные программные кнопки

Отображается окно "G functions (G-функции)", в котором

перечисляются все действующие G-функции. Можно

перелистывать вперед или назад с кнопками "Page (страница)".

Отображается окно "Axialliary functions (Осевые функции)", в

котором перечисляются все действующие осевые функции.

Отображается окно "Spindles (Шпиндели)", в котором

перечисляются все действующие шпиндели. Можно

перелистывать вперед или назад с кнопкой "Page (Страница)"

существующие шпиндели.

Нажать на кнопку "Nibble (вибрационная высечка)".

При наличии технологической опции "Nibble (вибрационная

высечка)", окно шпинделя заменится окном высечки.

Специальная технология отобразится в окне шпинделя.

Действующая функция появляется слева наверху оглавления

окна:

• PON включение штамповки

• SON включение вибрационной высечки

• SPOF выключение штамповки / вибрационной высечки

Отображаются следующие значения:

• "Section (сечение)” и "No.strokes (число ходов)” отображаются

реверсивно на дисплее , если запрограммировано с "Length of

section (длиной сечения)” или "No.of strokes (число ходов)” в

автоматическом блоке сегментации.

• "Delay Time (время выдержки)” не показывается, хотя Вы

выбрали "Punching with delay time (штамповка с выдержкой

времени)”.

3-11

Рабочая зона Станок

03.96

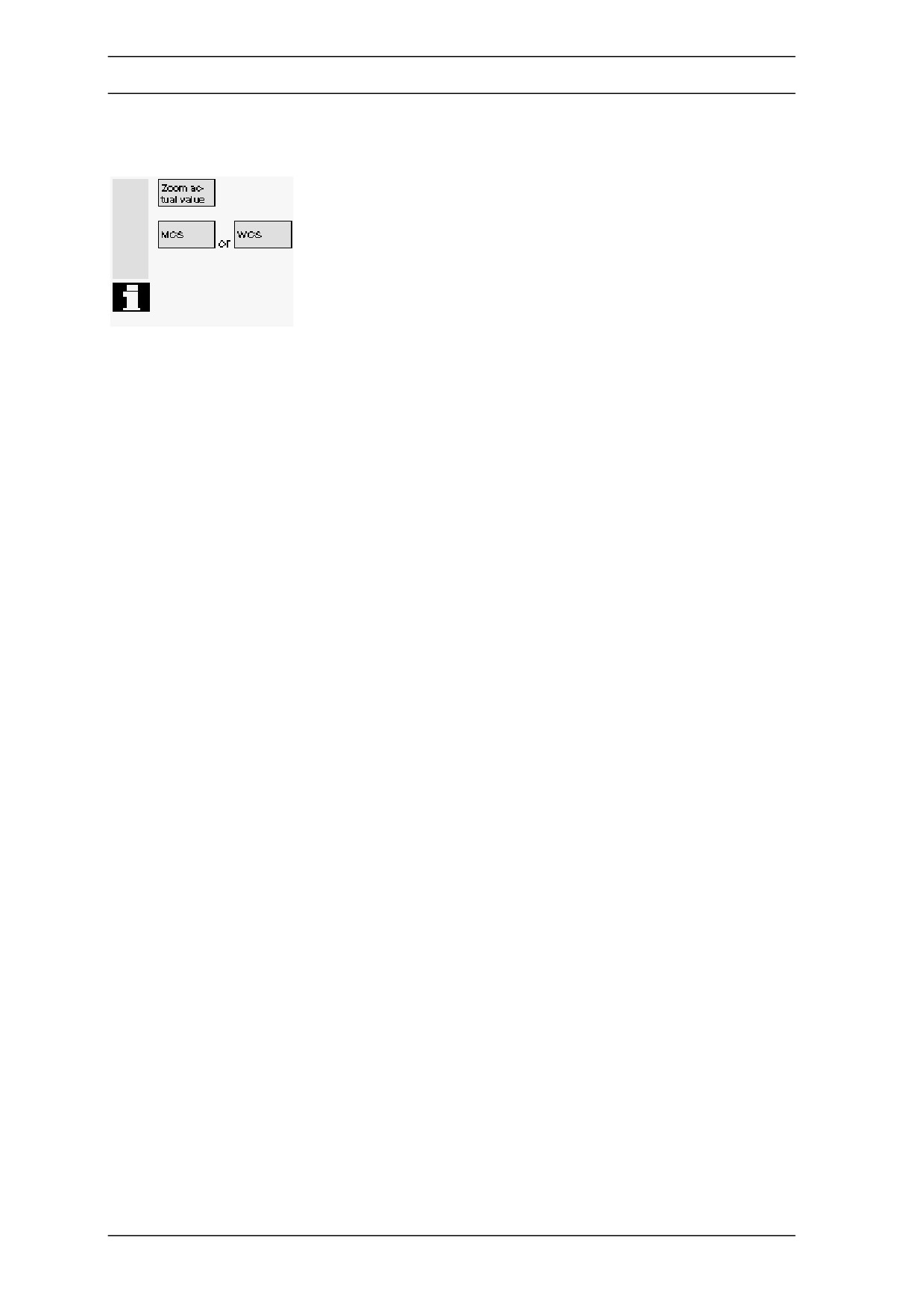

Увеличивает размер дисплея актуального значения.

Выбор значения координатной системы станка (или детали),

программа меняется на "WCS (КСД)" (или "MCS" (КСС)). Функция

работает в соответствии с PLC программой пользователя.

Число десятичных знаков отображаемых на дисплее, может быть

установлено в MMC-станочных данных

9004

$MM_DISPLAY_RESOLUTION.
