SINUMERIC 840D/810D/FM-NC. Руководство оператора - часть 4

03.96

Работа

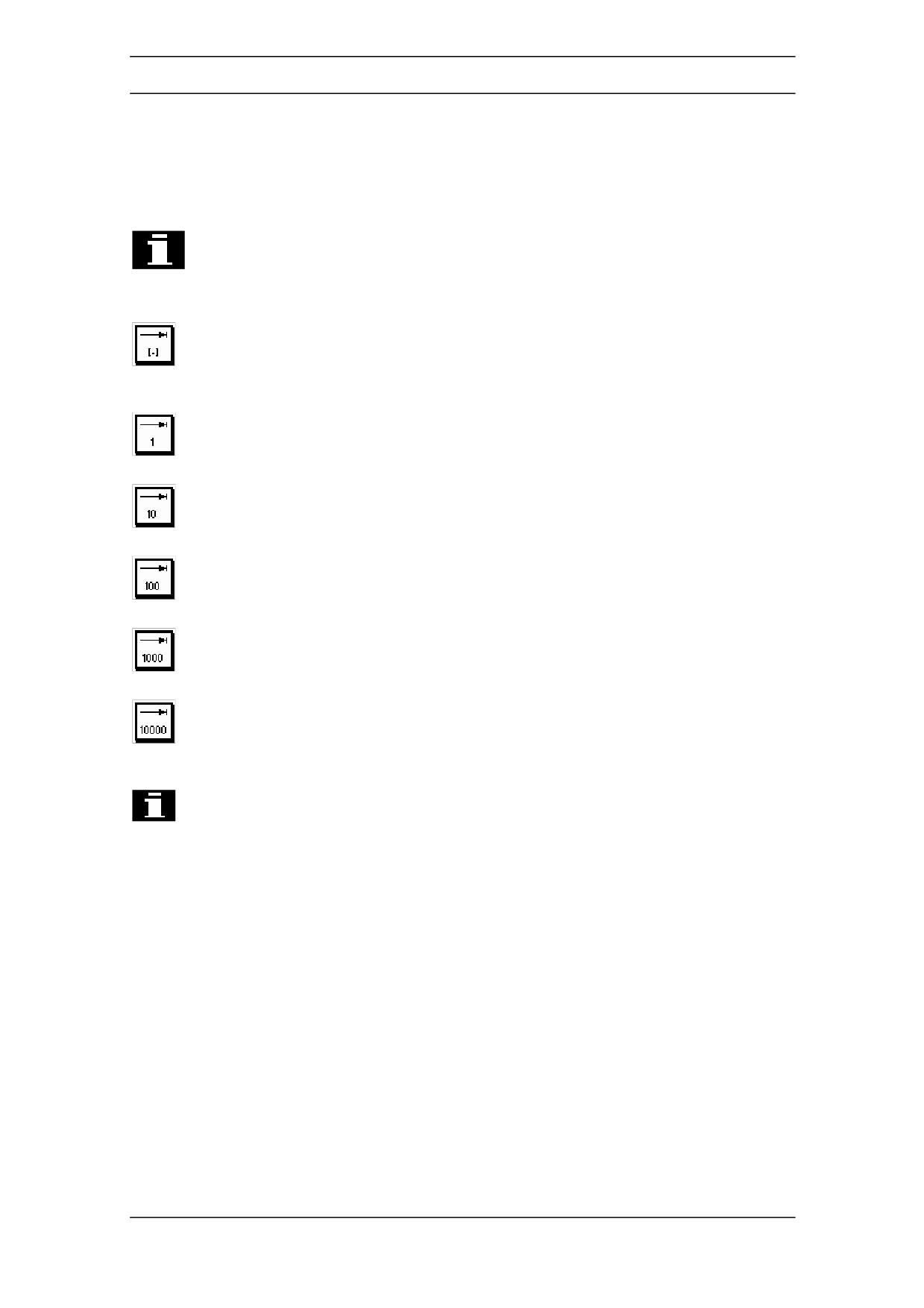

Кнопки “Инкрементных перемещений”

Вы можете активизировать функции инкрементных перемещений

в следующих режимах:

• Режим “Ручной” (Jog)

• Режим “Преднабор (MDA) / Обучение (Teach In)”

Переменный инкремент

Переменная инкрементная подача.

Дискретные перемещения с переменным инкрементом (через

установку данных).

Инкремент

Инкрементная подача

Дискретные перемещения с установленным инкрементом 1.

Инкремент

Инкрементная подача

Дискретные перемещения с установленным инкрементом 10.

Инкремент

Инкрементная подача

Дискретные перемещения с установленным инкрементом 100.

Инкремент

Инкрементная подача

Дискретные перемещения с установленным инкрементом 1000.

Инкримент

Инкриментная передача

Дискретные перемещения с установленным инкрементом 10000.

Размер инкременты устанавливается станочными данными.

2-13

Работа

03.96

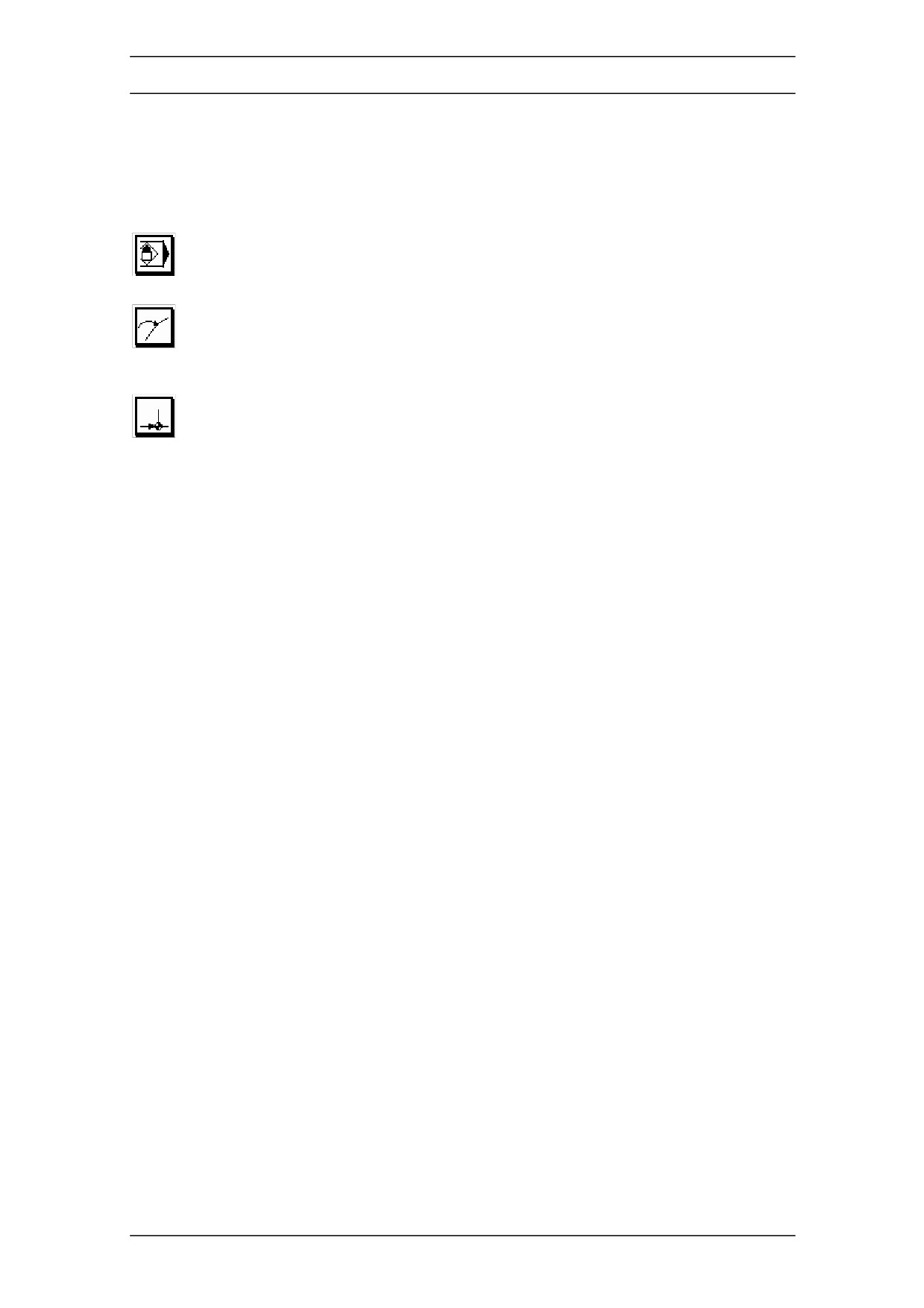

2.2.4 Функции станка

Обучение (Teach In)

Разработка программы в диалоге со станком в режиме

“Преднабор (MDA)”.

Траектория (Repose)

Позиционирование назад

Позиционирование назад, повторный подвод по контуру в режиме

“Ручной (JOG)”

Референт (Ref)

Выход в референтную точку

Выход в референтную точку (Ref) в режиме “Ручной (JOG)”

2-14

03.96

Работа

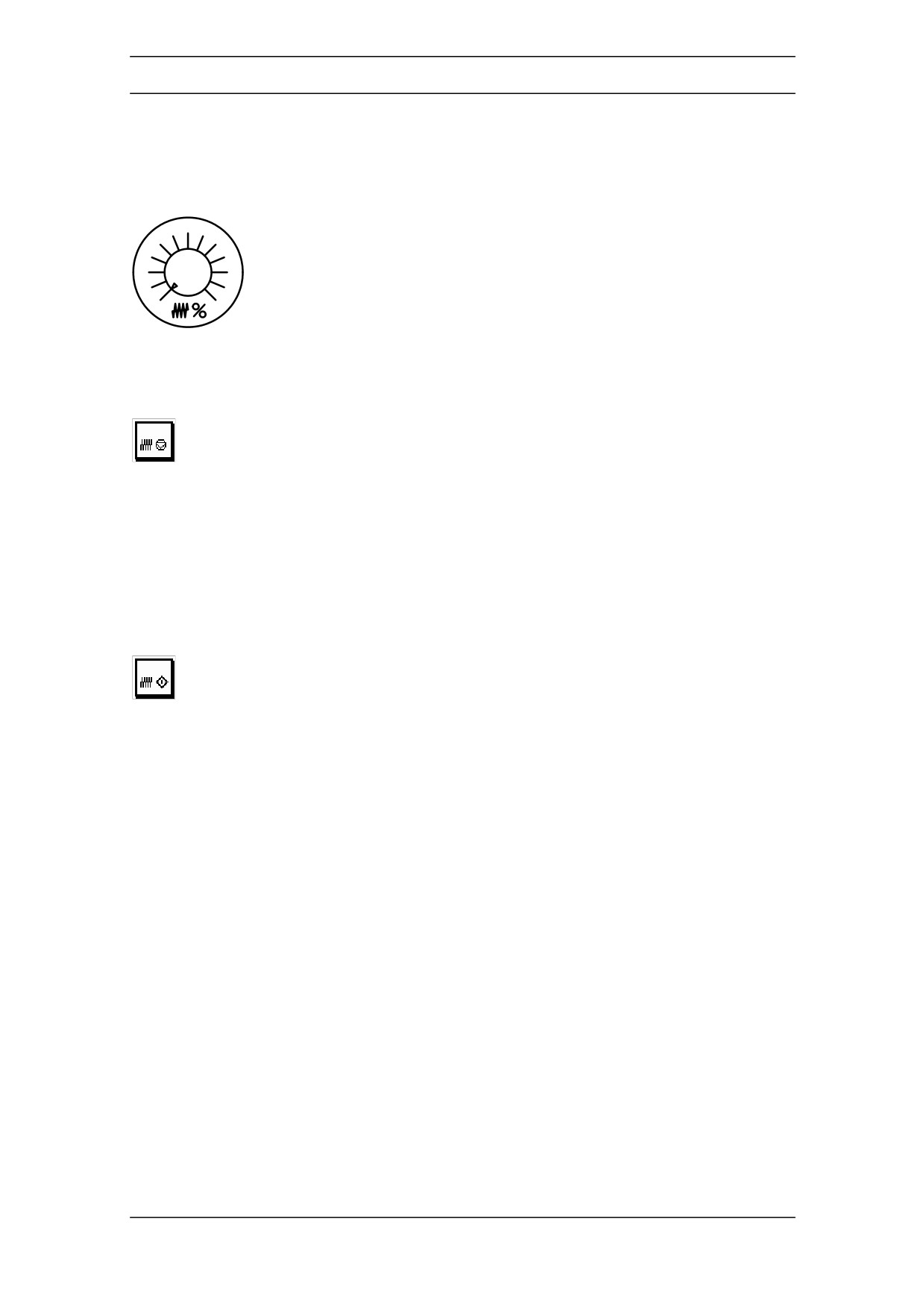

2.2.5 Управление подачей

Скорость подачи / быстрого хода (переключатель

регулирования скорости)

Диапазон управления:

От 0% до 120% запрограммированные скорости подач.

При быстром ходе значение не превышает 100%.

Установки:

0%, 1%, 2%, 4%, 6%, 8%, 10%, 20%, 30%, 40%, 50%, 60%, 70%,

75%, 80%, 85%, 90%, 95%, 100%, 105%, 110%, 115%, 120%

Останов подачи

При нажатии на кнопку “Feed hold (Останов подачи)”

• Останавливается выполнение текущей программы.

• Приводы осей останавливаются под контролем.

• Засветится соответствующий светодиод LED, как только

остановка будет принята управлением.

Применение:

- Обнаруживается ошибка во время выполнения блока в режиме

“Преднабор (MDA)” .

- Должна быть осуществлена смена инструмента.

Пуск подачи

При нажатии на кнопку “Feed start (Пуск подачи)”

• Программа детали продолжается в текущем блоке.

• Скорость подачи увеличивается до определенного в программе

значения.

• Засветится соответствующий светодиод LED, как только пуск

будет принят управлением.

2-15

Работа

03.96

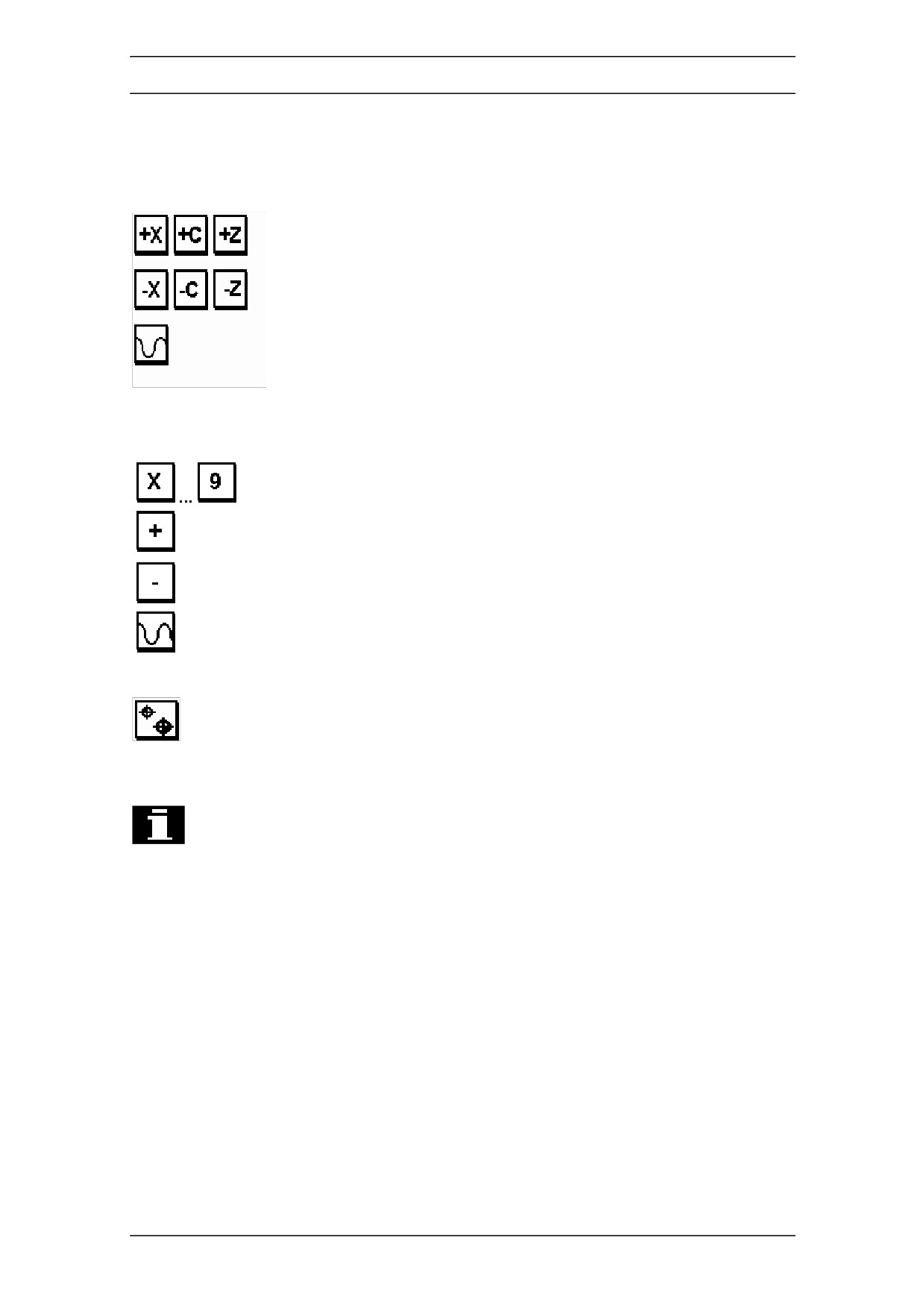

Кнопки осей (для токарных станков)

Перемещение выбранной оси (X...Z) в положительном

направлении.

Перемещение выбранной оси (X...Z) в противоположном

направлении.

Наложение быстрого хода

При нажатии этой кнопки вместе с одной из выше описанных

кнопок ось будет перемещаться быстрым ходом.

Кнопки осей (для фрезерных станков)

Выбираете ось (X...Z) для перемещения.

Нажать на кнопку "+" для перемещения оси в положительном

направлении.

Нажать на кнопку "-" для перемещения оси в противоположном

направлении.

Наложение быстрого хода

При нажатии этой кнопки вместе с одной из выше описанных

кнопок ось будет перемещаться быстрым ходом.

КСС/КСД

Переключаете между координатной системой станка и

координатной системой детали.

На стандартных станках применяются специальные

инкременты и диапазон управления (Станочные данные).

Эти станочные данные могут быть изменены производителем

станка для своего применения!

Скорость подачи / быстрого хода и значения для быстрого

хода (если переключатель скорости подачи действует также

для быстрого хода) определяются в станочных данных (см.

информацию, поставляемую производителем станка).

2-16

03.96

Работа

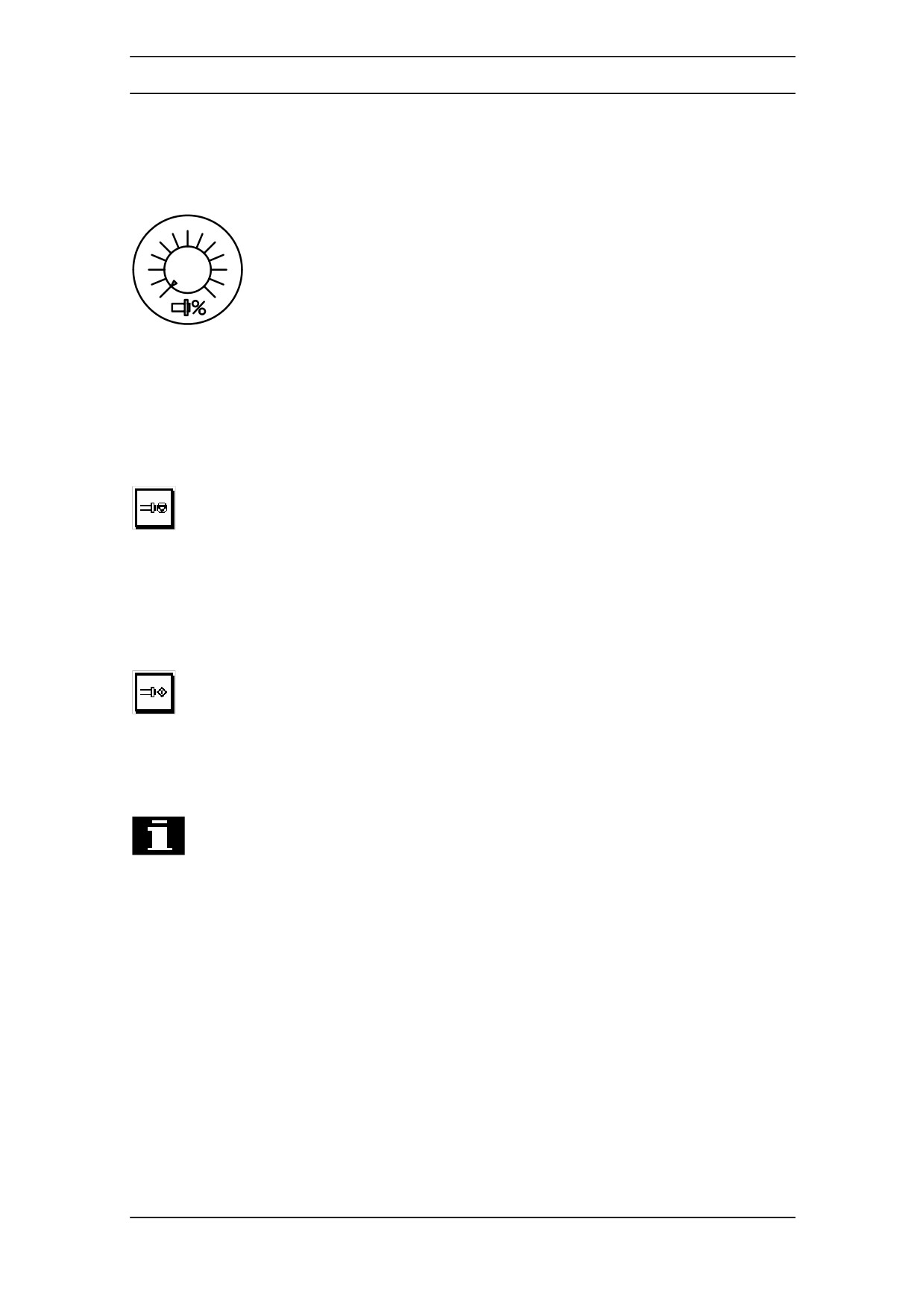

2.2.6 Управление шпинделем

Скорость шпинделя (переключатель скорости шпинделя)

• Переключатель с позициями по траектории круга позволяет

Вам увеличить или снизить запрограммированную скорость

шпинделя "S" (равную 100 %).

• Установленная скорость шпинделя "S" отображается на экране

дисплея в процентах или в абсолютных

значениях.

Диапазон управления:

50%-120% запрограммированной скорости шпинделя.

Инкремент:

5% от позиции к позиции по траектории

Стоп шпинделя

При нажатии на кнопку "Spindle Stop (Стоп шпинделя)" :

• скорость шпинделя снизится до 0

• засветится соответствующий светодиод LED, как только

остановка шпинделя будет принята управлением.

Применение:

• для смены инструмента

• для ввода S, T, H, M функций во время настройки

Пуск шпинделя

При нажатии на кнопку "Spindle Start (Пуск шпинделя)" :

• скорость шпинделя увеличится до определенного в программе

значения

• засветится соответствующий светодиод LED, как только пуск

шпинделя будет принят управлением.

На стандартных станках применяются специальные инкременты и

диапазон управления (Станочные данные).Эти Станочные данные

могут быть изменены производителем станка для своего

применения!

Максимальная скорость шпинделя и значение позиции скорости

шпинделя определяются в данных станка и установочных

данных (см. информацию, поставляемую производителем станка).

2-17

Работа

03.96

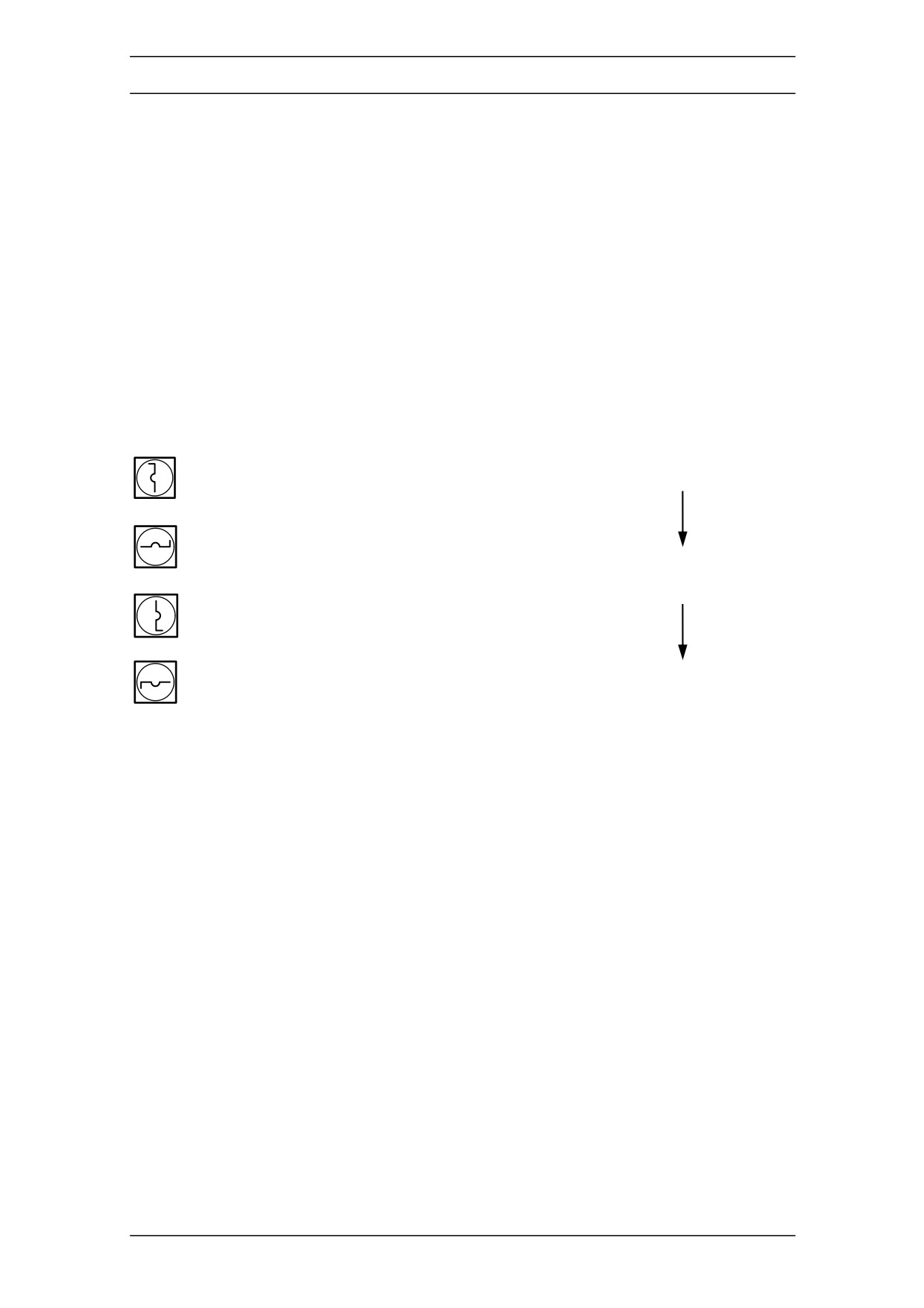

2.2.7 Переключатель с ключом

Конфигурация SIEMENS

Переключатель с ключом SINUMERIK 840D, 810D или

SINUMERIK FM / NC имеет 4 позиции уровней защиты от 4

до 7.

Позиции переключателя могут быть определены

функциями производителя станка или пользователем.

Используя станочные данные панели оператора, также

возможно установить доступ к программам, данным и

функциям по требованию пользователя.

Переключатель с ключом имеет три разного цвета ключа,

которые могут быть перемещены в определенные позиции:

Позиции переключателя

Позиция 0

Самый низкий

Нет ключа

приоритет доступа

Уровень защиты 7

Позиция 1

Черный ключ

Уровень защиты 6

Увеличенный

приоритет доступа

Позиция 2

Зеленый ключ

Уровень защиты 5

Позиция 3

Самый высокий

Красный ключ

приоритетдоступа

Уровень защиты 4

Смена приоритетов

Экран не меняется автоматически после смены в

приоритетах доступа (т.е. если изменена позиция

перключателя с ключом), хотя экран обновится (т.е.

откроется или закроется директорий). Защита доступа

однако не может быть нарушена, т.к. текущие права

доступа каждый раз проверяются после выполнении

функции.

2-18

03.96

Работа

Позиции переключателя могут быть определены производителем

станка. Просим прочитать инструкции оператора, поставляемые

производителем станка.

Если PLC в состоянии останова, изображение ввода панели

управления станка не сканируется. Для этого позиции

переключателя кнопок не обрабатываются во время пуска. Если

управление запущено неправильно из-за неправильных данных и

PLC применяет останов, это состояние останова должно быть

исправлено при помощи функций программиста.Также возможно

ввести 3 пароля для установки прав доступа.

После ввода возможного пароля, его значение откроется справа.

Если установлен пароль, позиции переключателя с ключом не

вызываются.

/FB/,2 A2, Описание функций (раздел 3)

/IAD/, Руководство по установке.

2-19

Работа

03.96

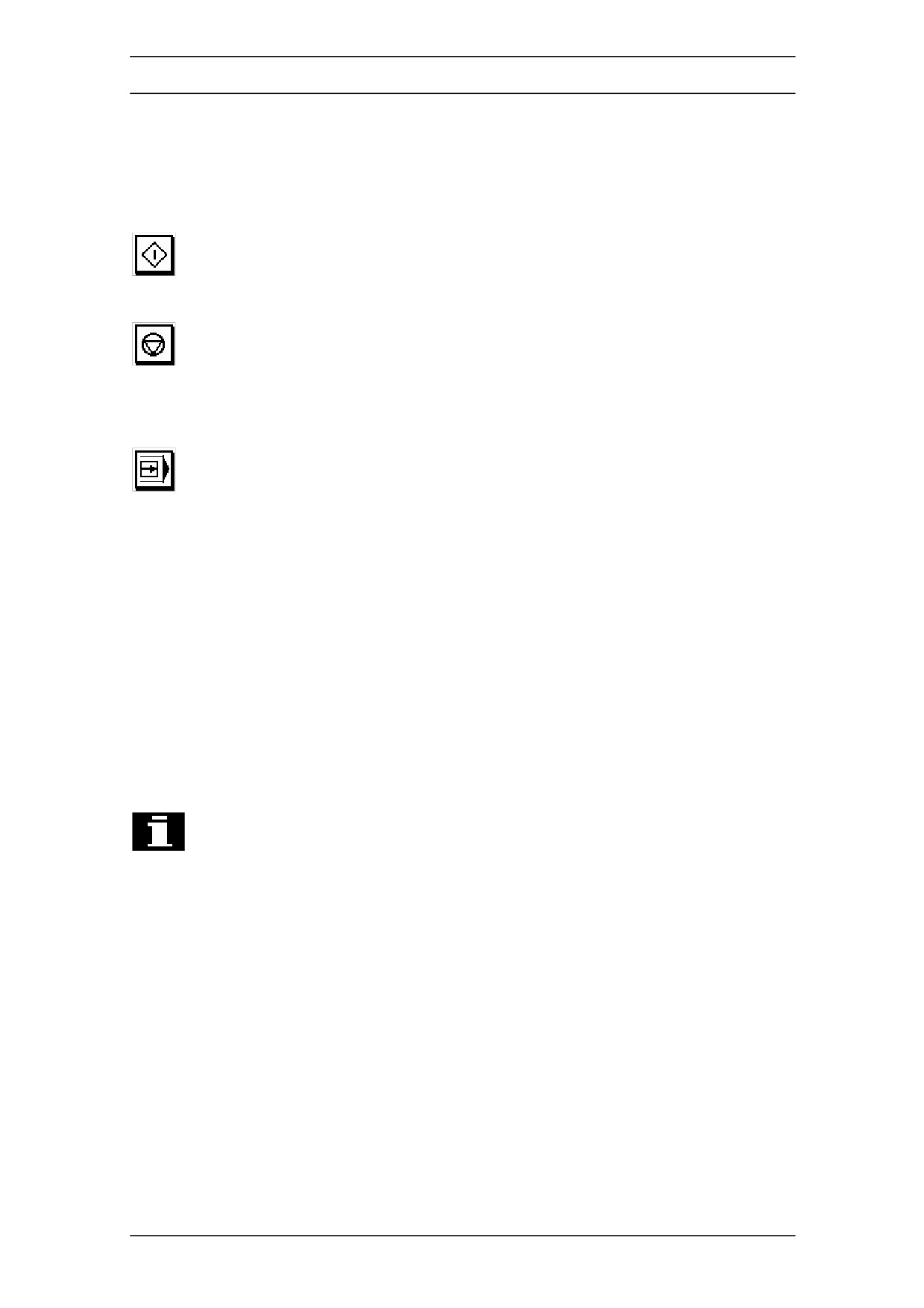

2.2.8 Управление программой

Пуск NC

Если нажать на кнопку "NC start", запускается с текущего блока

выбранная программа детали и загорается соответствующий

светодиод .

Стоп NC

При нажатии кнопки "NC stop" обработка текущей программы

детали прервется, и загорается соответствующий светодиод если

функция будет принята управлением .

После этого Вы можете продолжить обработку при помощи пуска

NC.

Единичный блок

Эта функция дает Вам опцию выполнения программы детали

поблочно. Вы можете активизировать функцию единичного блока в

"Автомат" и в режиме "Преднабор (MDA)". Когда действует

единичный блок светится соответствующий светодиод на панели

управления станка.

Если действует единичный блок

• SBL1 или SBL2 отображается на экране (в линии статуса

канала),

• Текст "Stop: Block ended in SBL mode" (Стоп: Блок закончен в

режиме Единичный блок) в сообщении оперативного канала (в

состоянии прерывания),

• Текущий блок программы детали не выполняется, пока не

нажата кнопка "NC start",

• Обработка останавливается после выполнения одного блока,

• Следующий блок выполнится, если Вы снова нажмете на кнопку

"NC start".

Функция зависит от режима установки в управлении программы.

Вы можете отменить функцию, снова нажав на кнопку

"Single block (Единичный блок)".

2-20

03.96

Работа

Сброс

При нажатии кнопки "Reset (Сброс) " :

• Обработка текущей программы детали прекратится.

• Сообщения из функции мониторинга стирается, если не

включено питание или аварийный вызов.

• Канал устанавливается в состоянии "Сброс (Reset)", т.е. ,

- управление NC остается синхронным со станком

- все буферы и рабочая память стираются (но содержание

памяти программы детали - нет)

- управление устанавливается в начальном состоянии и готово

для работы другой программы.

2-21

Работа

03.96

2.3 Графический интерфейс

2.3.1 Расположение экрана, клавиатуры

1 Рабочая зона

2 Статус канала

3 Статус программы

4 Имя канала

5 Аварии и сообщения

6 Режим

7 Имя программы

8 Сообщения рабочего канала

9 Дисплей статуса канала

10 Информация относительно меню (Помощь)

11 Рабочее окно и дисплей NC

12 Диалоговая линия с информацией пользователя

13 Действующее окно

14 Горизонтально расположенные программные кнопки

15 Вертикально расположенные программные кнопки

16 Функция повторного вызова

17 ETC-функциия

Разъяснение

1 Рабочая зона:

элементов

Станок, Параметры, Программа, Сервис, Диагностика, Старт,

дисплея

Соединение

2 Статус канала (верхняя линия)

- Сброс канала

- Прерывания канала

- Действующий канал

3 Статус программы (нижняя линия)

- Прерывание программы

- Ход программы

- Остановленная программа

2-22
