Генеральная схема очистки территории муниципального образования «город Ульяновск» (2015 год) - часть 2
Металл - сталь 2 мм.
Покраска: Грунт
Размеры: 120 x 72 x 100 см
Дополнительная информация:
Крышка + Обрезиненные колеса
125 мм.
Базовый цвет: Зеленый
Рис. 4.1.1.14. Контейнер
Средняя стоимость на 2013г.:
металлический для ТБО
8500руб.
0,8 м/куб (штампованный)
Для установки на контейнерных площадках городов применяются
несменяемые контейнеры емкостью
0,75...1,1 м3. Их конструктивные
показатели обеспечивают совместимость со всеми современными типами
отечественных мусоровозов.
Все названные контейнеры имеют крышки и одну или две колесные
пары для перемещения контейнеров по твердому основанию. Диаметр колес
составляет
150...200 мм. Они имеют весьма высокие прочностные
показатели, не ржавеют, технологичны в эксплуатации и ремонте.
Отечественными и зарубежными производителями выпускается широкая
номенклатура контейнеров из пластических масс.
Массы контейнеров изменяются в пределах 90...150 кг (металлические)
и пластмассовые - вдвое легче.
Контейнерные площадки с заглубленными контейнерами
Заглубленные контейнеры
С недавнего времени в крупных городах
(например, г. Санкт-
Петербург, г. Сыктывкар) находят применение заглубленные контейнеры -
подземные вертикальные накопители.
Система сбора отходов в заглубленные контейнеры - оригинальная
инновационная система сбора и вывоза. Она имеет ряд преимуществ по
сравнению с традиционной схемой сбора и вывоза мусора.
Экологические
Крышка для загрузки ТБО легкая, удобная в использовании и
закрывается автоматически. Это предотвращает попадание в систему
атмосферных осадков, птиц, животных, что защищает окружающую
133
среду. Извлекаемый мешок опорожняется снизу точно и аккуратно.
Такая конструкция предохраняет от разливания жидкости и
рассыпания мусора. Благодаря вертикальной конструкции системы
более старый мусор находится в нижней части контейнера, где низкая
температура грунта ограничивает размножение бактерий и уменьшает
запахи в летнее время, и препятствует его смерзанию зимой.
Использование контейнеров заглубленного типа позволяет сэкономить
места размещения (один контейнер заглубленного типа заменяет 7
металлических контейнеров), существенно улучшить санитарное
состояние
(исключено выдувание отходов ветром, растаскивание
животными, значительно снижается запах) и эстетический вид
территорий.
Ключевое преимущество вертикального контейнера состоит в том, что
мусор уплотняется под действием собственной силы тяжести.
Экономические
Система подземного сбора отходов, благодаря большой емкости
контейнеров, уменьшает транспортные расходы. При подъеме мешка
может быть обеспечено точное и легкое взвешивание отходов.
Экономическая
эффективность
использования
контейнеров
заглубленного типа для сбора отходов по сравнению с традиционными
металлическими даёт снижение себестоимости обслуживания (за счет
сокращения количества рейсов по вывозу, времени на опорожнение,
сроков фактического использования, ремонтозатратности, стоимости
оборудования месторасположения, санобслуживания по нормам
СанПиНа и т.д.) на 18,8 %.
Эстетические
Конструкция полуподземного контейнера представляет собой стойкий
к коррозии каркасный колодец, 2/3 которого находится под землей.
Внутри контейнера размещается полипропиленовый мешок
многоразового использования
- непосредственный накопитель для
мусора. Видимыми на поверхности остаются только шахты для заброса
отходов, которые, как правило, гармонично вписываются в пейзаж
города.
Вертикальное расположение конструкции позволяет осуществлять
более значительную экономию пространства жилых дворов, чем при
использовании поверхностных контейнеров, что дает возможность
134
увеличить площадь озеленения, игровых площадок, мест для парковки
автомобилей и т.д.
Благодаря тому, что шахты для заброса имеют незначительную высоту,
эта система удобна для использования даже детьми и инвалидами.
Санитарно-эпидемиологические
Поскольку внутригородские территории ограничены,
увеличение
количества контейнеров на контейнерных площадках возможно не
всегда. Так, увеличение контейнеров на контейнерных площадках
более пяти противоречит СанПиН и зачастую вызывает протест со
стороны жителей близлежащих домов. Строительство новых
контейнерных площадок также затруднено из-за отсутствия свободных
мест.
При небольших размерах контейнерной площадки, емкость
одного контейнера составляет 5 м3 (0,75 м3 - обычный контейнер), т.е.
аккуратная площадка размером 2,5 х 5 метров, с двумя заглубленными
контейнерами, заменяет контейнерную площадку с
14 открытыми
контейнерами обычного типа.
Безопасность
Система безопасна в использовании и эксплуатации. Запорный
механизм крышки для наполнения увеличивает безопасность и снижает
риск пожара. Процесс опорожнения безопасен и свободен от таких
рисков, как тяжелые крышки и острые углы, неисправные или плохо
работающие колеса, пролив скользких или дурно пахнущих отходов.
Данная система не требует монтажа обязательных для контейнерных
площадок элементов: ограждения и твердого основания.
Контейнеры заглубленного типа имеют жесткий, прочный корпус и,
соответственно, продолжительный срок службы. Эксплуатационные
данные заглубленных контейнеров по данным производителя
составляют более 25 лет.
Они характеризуются простотой установки и устойчивостью даже в
сложных гидрологических условиях, например, при высоком напоре
грунтовых вод. Мешки-вкладыши изготовлены из прочной ткани, край
мешка вставлен в паз обруча, фиксирующего положение мешка в
емкости и препятствующего попаданию отходов в пространство между
мешком и стенкой емкости.
135
Рисунок 4.1.1.15. Вид заглубленных контейнеров и контейнерной площадки
1. Облицовка
2. Внешний цилиндр
3. Крышка
4. Подъемный механизм
(быстросъем)
5. Съемный мешок
6. Песчаная подушка
7. Бетон
8. Грунт
Рисунок 4.1.1.16. Вид заглубленного контейнера
Стоимость заглубленного контейнера 5м3для ТБО: 2013 г. - 65 000тыс. руб.
Стоимость заглубленного контейнера 3,5м3для ТБО: 2013 г. - 41 000тыс. руб.
Стоимость оборудования площадки под контейнеры заглубленного типа
2013 г. - 40 000 тыс. руб.
136

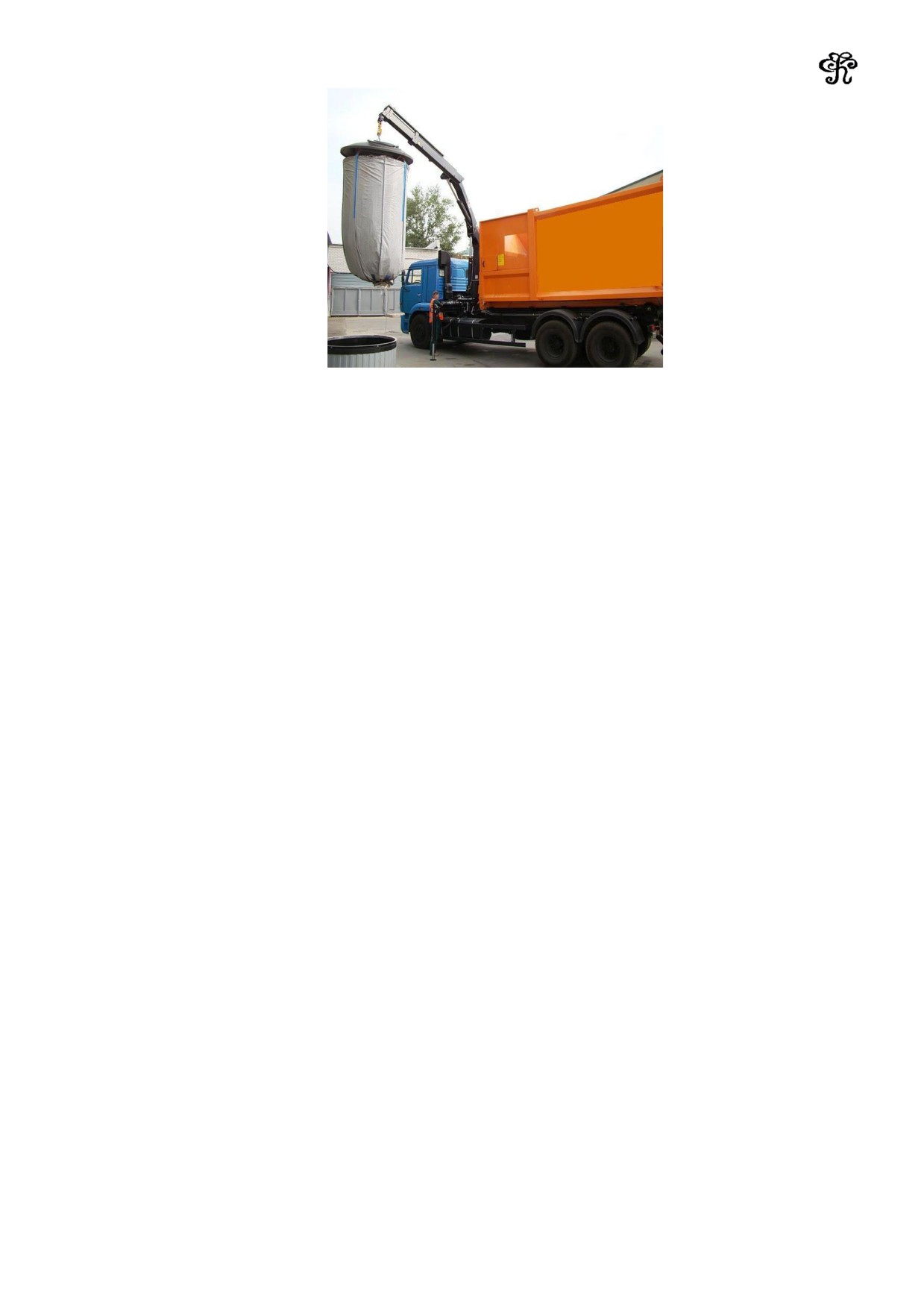

Рисунок 4.1.1.17. Опустошение заглубленного контейнера
Благодаря всем вышеперечисленным особенностям контейнеры
заглубленного типа могут устанавливаться на специальных площадках в
непосредственной близости от детских площадок, парков, скверов и зон
отдыха жителей города.
Сбор, складирование и вывоз бытовых отходов с применением
подземного накопителя могут не только улучшить состояние жилых районов,
реализовать программу раздельного сбора отходов, но и кардинальным
образом изменить подход населения к решению вопроса складирования и
вывоза мусора.
В рамках корректировки Генеральной схемы очистки предлагается
установка контейнеров заглубленного типа по следующим принципам:
1. Обязательное планирование контейнерных площадок при вводе в
эксплуатацию жилья и других объектов городской
инфраструктуры (при отсутствии мусоропроводов);
2. Замена
существующих
контейнерных
площадок,
не
соответствующих санитарным правилам и нормам, на площадки с
контейнерами заглубленного типа. Данные отражены в перечне
контейнерных площадок, пункт 5.1.3.1.
3. Строительство контейнерных площадок с контейнерами
заглубленного типа на территориях массового скопления людей,
в крупных парках города (таблица 2.6.1).
137
Экономическо-сравнительное обоснование по контейнерам
Таблица 4.1.1.2
Технические
характеристики
Контейнер
Объем
0,75 м3
1,1 м3
3,5 м3
5,0 м3
Материал
сталь
пластик
пластик
Пластик
Срок службы, лет
2
10
10
10
Стоимость, руб.
9 500,00
18 000,00
40 000,00
50 000,00
Капитальные
47 500,00
18 000,00
40 000,00
50 000,00
затраты за 10 лет
Капитальные
63 333,33
16 363,64
11 428,57
10 000,00
затраты за 10 лет на
1 м3 ТБО
Текущие затраты на
12 000,00
22 000,00
24 000,00
25 000,00
обслуживание на 1
м3 в год
В том числе:
Санитарная
12 000,00
12 000,00
14 000,00
15 000,00
обработка
Ремонт
-
10 000,00
10 000,00
10 000,00
Текущие затраты на
160 000,00
200 000,00
68 571,43
50 000,00
обслуживание за 10
лет на 1 м3 ТБО
Итого затраты за 10
223 333,33
216 363,64
80 000,00
60 000,00
лет на 1 м3 ТБО
А также,
в муниципальном образовании
«город
Ульяновскª
рекомендуется переход на заглубленные контейнеры на
следующих
контейнерных площадках:
Засвияжский район:
1. ул. Октябрьская, д.59
Ленинский район
2. ул.12 Сентября, д.83
3. ул. Карла Либкнехта, д.4
Железнодорожный район
4. ул. Кольцевая, д. 6
Заволжский район
5. ул. Почтовой, д. 24
6. ул. Врача Михайлова, д. 4
138

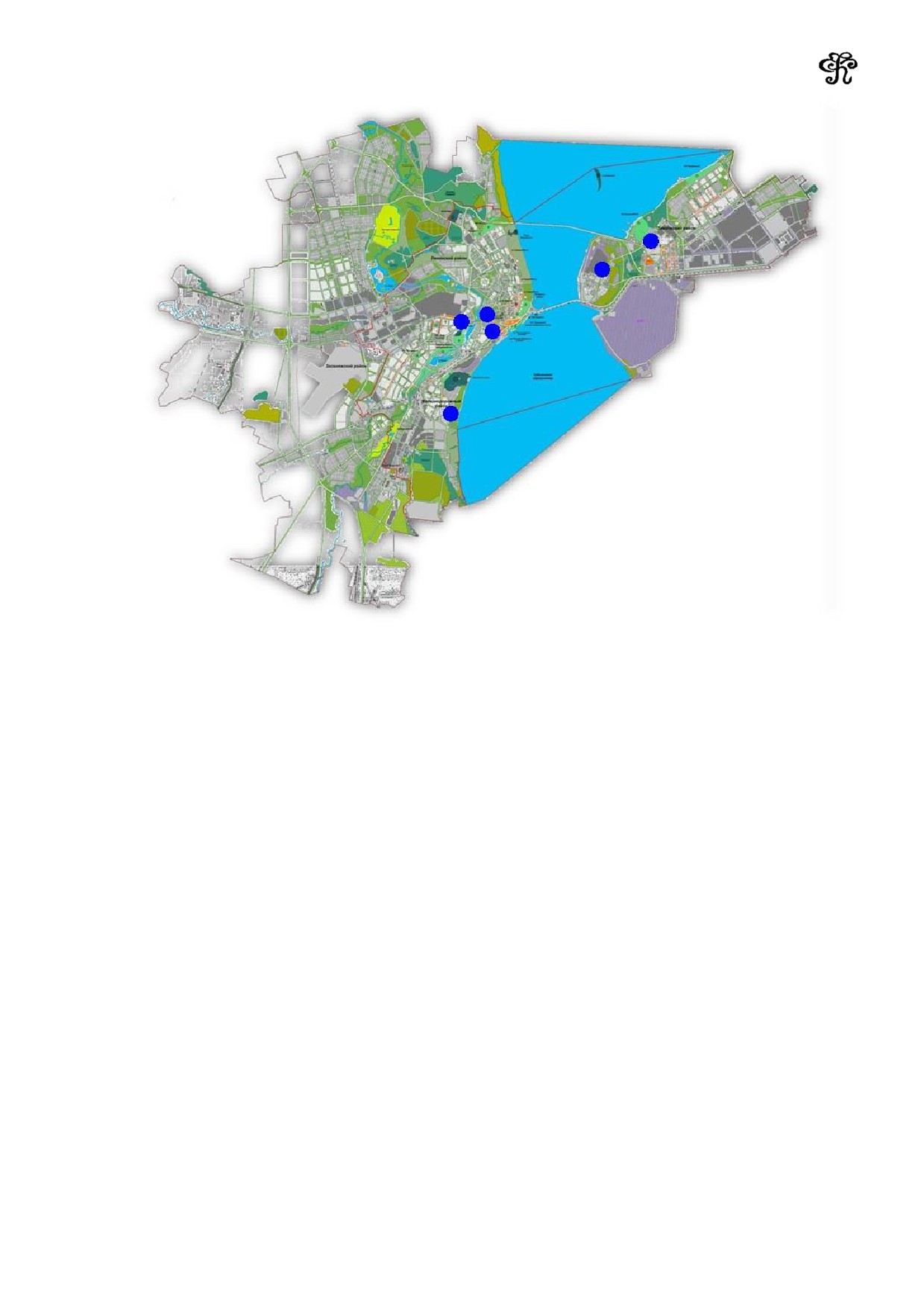

Рис. 4.1.1.18. Предполагаемые места расположения контейнерных площадок с
заглубленными контейнерами
4.1.1.1. Технические средства для транспортирования ТБО. Машины
для транспортировки ТБО
Машины для вывоза ТБО отличаются:
назначением
(машины для вывоза отходов из жилых, торговых и
общественных зданий; машины для вывоза специальных отходов;
машины для вывоза крупногабаритных отходов и т. д.);
вместимостью кузова
(мини-мусоровозы, вместимостью
5-10 м3;
средние, вместимостью
16-26 м3; большегрузные транспортные
мусоровозы, вместимостью до 100 м3);
механизмами загрузки отходов, в зависимости от типа и вместимости
мусоросборника (стационарные стандартные контейнеры вместимостью
0,75 м3, передвижные - вместимостью 0,3; 0,6; 0,8; 1,1 м3);
спецоборудованием для прессования отходов и характером процесса
уплотнения отходов (непрерывный, циклический);
системой выгрузки отходов из кузова
-
самосвальной или
принудительной с помощью выталкивающей плиты.
139
Цена: 1 047 000руб. *
Технические характеристики:
Шасси
ГАЗ-3309
Вместимость
7,5
кузова, м3
Масса
3100
загружаемых
отходов, кг
Загрузка
задняя ручная
Рис. 4.1.1.1.1Мусоровоз КО-440.
Цена: 1 347 000 руб. *
Технические характеристики:
Шасси
ЗиЛ-433362
Вместимость
8
кузова, м3
Масса
5000
загружаемых
отходов, кг
Загрузка
ручная
Рис. 4.1.1.1.2.Мусоровоз портальный КО 440 А
Цена: 750 000 руб. *
Технические характеристики:
Шасси
ГАЗ-3307
Вместимость
7,5
кузова, м3
Масса
3100
загружаемых
отходов, кг
Загрузка
задняя ручная
Рис. 4.1.1.1.3.Мусоровоз КО-440-1
140
Цена: 1 122 000 руб. *
Технические характеристики:
Шасси
ГАЗ-3309
Вместимость кузова,
8
м3
Масса загружаемых
3300
отходов, кг
Загрузка
боковая
механизированная
Рис. 4.1.1.1.4 Мусоровоз КО-440-2.
Цена: 725 000 руб. *
Технические характеристики:
Шасси
ГАЗ-3307
Вместимость кузова, 8
м3
Масса загружаемых
3300
отходов, кг
Загрузка
боковая
механизированная
Рис. 4.1.1.1.5.Мусоровоз КО-440-3
Цена: 1 167 000 руб. *
Технические характеристики:
Шасси
ЗИЛ-432932
Вместимость кузова, 11
м3
Масса загружаемых
4700
отходов, кг
Загрузка
боковая
механизированная
Рис. 4.1.1.1.6.Мусоровоз КО-440-4Д.
141
Цена: 1 575 000 руб. *
Технические характеристики:
Шасси
ЗИЛ-433362
Вместимость кузова, 11 м3
Масса загружаемых
4700
отходов, кг
Загрузка боковая механизированная
Рис. 4.1.1.1.7. Мусоровоз КО-440-4.
Цена: 2 737 000 руб. *
Технические характеристики:
Шасси
КамАЗ-65115
Вместимость кузова, 22 м3
Масса загружаемых
8500
отходов, кг
Загрузка боковая
Рис. 4.1.1.1.8.Мусоровоз КО-440-5.
Цена: 2 007 000 руб. *
Технические характеристики:
Шасси
МАЗ-5337А2-340
Вместимость кузова,
18
м3
Масса загружаемых
7 150
отходов, кг
Загрузка боковая
Рис. 4.1.1.1.9.Мусоровоз КО-440-8.
Цена: 2 512 000 руб. *
Технические характеристики:
Шасси
КАМАЗ-53605
Вместимость кузова, 16
м3
Масса загружаемых
7100
отходов, кг
Загрузка
задняя
Рис. 4.1.1.1.9.Мусоровоз КО-440В
142
Цена: 6 588 000 руб. *
Технические характеристики:
Шасси
КАМАЗ-65115
Вместимость кузова,
18
м3
Масса загружаемых
10450
отходов, кг
Рис. 4.1.1.1.10 Мусоровоз КО-
440-R1
Загрузка
механизированная
задняя
Масса загружаемых
9000
отходов, кг
Загрузка
боковая
Цена: 3 044 000 руб. *
Технические характеристики:
Шасси
КамАЗ 65111
Вместимость кузова, 22
м3
Масса загружаемых
10 625
отходов, кг
Загрузка
боковая
Рис. 4.1.1.1.11.мусоровоз КО-440-6
Цена: 2 095 000 руб. * Технические характеристики:
Шасси
КамАЗ-43253
Вместимость кузова,
16
м3
Масса загружаемых
5 500
отходов, кг
Загрузка
боковая
Рис. 4.1.1.1.12.мусоровоз КО-440-7
143
Цена: 8 600 000 руб. * Технические характеристики:
Шасси
SCANIA
Вместимость кузова, м3 24
Масса загружаемых
14 400
отходов, кг
Загрузка
задняя
Рис. 4.1.1.1.13.мусоровоз KT2 серии G
Цена: 10 000 000 руб. * Технические характеристики:
Шасси
SCANIA
Вместимость кузова,
18
м3
Масса загружаемых
8 500
отходов, кг
Задняя и
Загрузка
манипулятор
Рис. 4.1.1.1.14.
МусоровозKT2
*Цены- IV квартал 2013г.
Система сбора крупногабаритных отходов
В связи с ростом уровня жизни населения в муниципальном
образовании
«город Ульяновскª остро возникает проблема удаления
крупногабаритных отходов. К крупногабаритным отходам принято относить
отходы, не помещающиеся в стандартные контейнеры объемом 0,75-1,1 м3. В
состав данных отходов, как правило, входят следующие, бывшие в
употреблении, вещи: мебель, доски, ящики, фанера, крупная упаковка,
детские ванночки, ванны, тазы, линолеум, раковины, унитазы, листовое
стекло, холодильники, газовые плиты, стиральные машины, велосипеды,
баки, радиаторы отопления, детские коляски, чемоданы и прочее.
Сбор крупногабаритных отходов производится в бункеры-накопители
вместимостью до 12 м3 или на оборудованном месте сбора для твердых
бытовых отходов на контейнерной площадке, бункеры устанавливают на
специальной площадке, расположенной на территории домовладения.
144
Площадка должна иметь твердое покрытие и находиться в
непосредственной близости от проезжей части дороги. Её располагают на
расстоянии не менее 20м от жилых домов. Вокруг площадки устраивают
зелёные насаждения. Размер площадки выбирают с учётом габаритов
бункеров-накопителей и условия подъезда автомобиля при его замене.
Подъезд к площадке и сама площадка должны быть освещены. Бункер-
накопитель может устанавливаться на контейнерной площадке для сбора
ТБО, при наличии свободной площади.
Вывоз крупногабаритных отходов производится по графику,
согласованному с жилищной организацией у утвержденному транспортной
организацией, осуществляющей их вывоз, а также по заявкам жилищных
организаций. Сжигать крупногабаритные отходы на территории
домовладений запрещается. Число бункеров - накопителей, обслуживающих
район, определяют с учетом нормы накопления, плотности
крупногабаритных отходов, объема бункера и периодичности вывоза.
Технические средства для транспортирования крупногабаритных
отходов
Бункер - накопитель для мусора закрытый 8 м3
Закрытый бункер- накопитель
Размер: 142x185x300 см
Объем: 8 м3
Цена на 2013 - 32 100 руб.
Рис. 4.1.1.1.15
Бункер - накопитель для мусора открытый 8 м3
Объём бункера = 8 м3.
Размеры: 142x185x348 см
Толщина стали 3 мм
Цена на 2013г. -20 700 руб.
Рис. 4.1.1.1.16
145
Бункер-накопитель универсальный БНУ-8 (ст. 2,5мм)
Объем: 4 - 8 м3.
Размеры:3380х1900х1350
мм.
Используется для твердых
бытовых отходов, отходов
деревообработки.
Цена контейнера 4м3 на
2013г. -18 000 руб.
Рис.4.1.1.1.17
Бункер-накопитель БНУ-8-АР
(предназначен для
бункеровозовКО-
440ААрзамасского завода).
Изготовлен из стального листа 2,5
мм. Используется для вывоза
отходов древесины, макулатуры,
легкого строительного мусора.
Рис. 4.1.1.1.18 Вид бункера закрепленного на бункеровозе КО - 440А
В состав специального оборудования входят: кузов, рама, портал,
аутригеры, замки, гидравлическая, пневматическая и электрическая системы.
Цена бункера-накопителя на 2013г. - 24 400 руб.
ЗИЛ МСК-ТП
Шасси ЗИЛ - 433362
Грузоподъемность 6 тонн.
Комплектация: гидравлическое
тяговое устройство объемом 6.300см3,
масса спецоборудования - 1750 кг.
Применяется для транспортировки
контейнеров: 6,0 м.3; 12,0 м.3.
Рис. 4.1.1.1.19
Стоимость спецоборудования на
2013г.-309 000 рублей, в т.ч. НДС 18%.
146
Машина со сменными кузовами типа ЗИЛ-МСК-ТП с тросовым
погрузочно-разгрузочным механизмом предназначена для:
механизированной погрузки кузова (контейнера) с отходами на себя;
транспортирование кузова к месту выгрузки отходов;
выгрузки отходов самосвальным способом;
механизированного опускания кузова на землю;
подъёма кузова
(контейнера) с грузом на высоту
2,5м в местах
перегрузки груза в кузова (контейнеры) большой вместимости.
Собранные в бункеры объёмом 8 м3, отходы могут в дальнейшем
перегружаются в бункер большей вместимости - 27м3. Для транспортировки
бункера вместимости 27м3 предназначена машина КАМАЗ МСК-Т. Выгрузка
контейнера происходит самосвально.
Мусоровозы Zoeller, мусоровозы Золлер (Рис. 4.1.1.29.)
Оборудование ZOELLER устанавливается на шасси ведущих
производителей:
Мусоровоз ZOELLER SCANIA с оборудованием ZOELLER MINI,
MEDIUM
Мусоровоз ZOELLER с оборудованием ZOELLER MICRO
Мусоровоз ZOELLER MAN с оборудованием ZOELLER MINI
Мусоровоз ZOELLERRenault с оборудованием ZOELLER MICRO,
MINI
Мусоровоз ZOELLERVolvo с оборудованием ZOELLER MINI
Мусоровоз ZOELLERMercedes с оборудованием ZOELLER MINI
Мусоровозы ZOELLER подходят для сбора, уплотнения и
транспортировки отходов в стесненных городских условиях: задняя
загрузка не требует маневрирования при подъезде к контейнерной
площадке, подъемные механизмы позволяют работать со всеми типами
контейнеров для мусора (от 0,75 до 8 м3).
Низкий борт приемного бункера у всех моделей мусоровозов
ZOLLER позволяет загружать нестандартные и крупногабаритные отходы
вручную. В зависимости от модели, емкости кузова и грузоподъемности
шасси мусоровоз ZOLLER может собирать до 17 тонн отходов.
Технические средства для мойки и дезинфекции мусоросборников
Одним из важнейших звеньев планово-регулярной очистки
домовладений является мойка, а при необходимости и дезинфекция
мусоросборников.
147
При разгрузке мусоросборников часть отходов остается на днище и
стенках сборников, привлекая насекомых, птиц и грызунов, способствуя
распространению специфического запаха.
Для удаления налипших отходов, мусоросборники необходимо мыть,
что предусматривается СанПиН
42-128-4690-88
«Санитарные правила
содержания населенных местª.
Учитывая, что основной системой удаления отходов является система
несменяемых сборников, когда опорожненные контейнеры остаются на
месте, их мойку предлагается осуществлять:
- в благоустроенных многоэтажных домовладениях мусоросборники
моются, а при необходимости дезинфицируются непосредственно в
мусоросборных камерах, которые должны иметь все необходимое для этой
операции оборудование;
- мойка контейнеров, находящихся в неприспособленных для этого
мусоросборных камерах и располагаемых на мусоросборных площадках,
должна осуществляться специальными машинами. Оборудование машины
(условная марка КО-004) монтируется на шасси КАМАЗ-5511 и представляет
собой резервуары для технологической и отработанной воды, за которыми в
задней части машины имеется специальная моечная камера. Подача
контейнера в камеру осуществляется специальным подъемным устройством,
обеспечивающим механизацию процесса захвата контейнера, его
перемещение в моечную камеру и установку вымытого контейнера на
площадку.
Мойка осуществляется с помощью системы специальных сопел.
Загрязнения смываются струями воды и скапливаются в специальном отсеке
для шлама, расположенном на дне моечной камеры.
По мере необходимости производится слив отработанной воды в сеть
фекальной канализации (или на сливной станции) и опорожнение отсека для
шлама.
Без дополнительной заправки машина может обрабатывать до 140
контейнеров. Общий вид спецмашин для мойки мусоросборников типа КО-
004 представлен на рисунке 4.1.1.20.
148
содержание .. 1 2 3 ..
