ITEM
NO.

SMR
CODE


NSN


CAGEC

PART
NUMBER

DESCRIPTION AND USABLE ON
CODE (UOC)

QTY

14

8430-00-823-7043

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 8XW

















14

8430-00-823-7044

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 9XN

















14

8430-00-823-7045

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 9N

















14

8430-00-823-7046

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 9R

















14

8430-00-823-7047

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 9W

















14

8430-00-823-7048

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 9XW

















14

8430-00-823-7049

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 10XN

















14

8430-00-823-7050

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 10N

















14

8430-00-823-7051

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 10R

















14

8430-00-823-7052

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 10W

















14

8430-00-823-7053

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 10XW

















14

8430-00-823-7054

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 11XN

















14

8430-00-823-7055

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 11N

















14

8430-00-823-7056

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 11R

















14

8430-00-823-7057

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 11W

















14

8430-00-823-7058

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 11XW

















14

8430-00-823-7059

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 12XN

















14

8430-00-823-7060

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 12N

















14

8430-00-823-7060

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 12N

















14

8430-00-823-7061

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 12R



 TM

10-8400-203-23&P

0026

0026-6





(1)

(2) (3)

(4) (5)

(6)

(7)

ITEM
NO.

SMR
CODE


NSN


CAGEC

PART
NUMBER

DESCRIPTION AND USABLE ON
CODE (UOC)

QTY















14

8430-00-823-7062

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 12W

















14

8430-00-823-7063

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 12XW

















14

8430-00-823-7064

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 13XN

















14

8430-00-823-7065

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 13N

















14

8430-00-823-7066

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 13R

















14

8430-00-823-7067

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 13W

















14

8430-00-823-7068

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 13XW

















14

8430-00-823-7069

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 14XN

















14

8430-00-823-7070

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 14N

















14

8430-00-823-7073

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 14R

















14

8430-00-823-7074

81349

MIL-B-41816H  BOOTS, EXTREME COLD WEATHER,

MENS, BLACK, SIZE 14W

















15

 8335-00-945-3969

81348

V-L-61 .LACES,

FOOTWEAR,

WHITE

















16

8465-01-558-9958 0CCM0  335201

SNOWSHOE, ASSAULT, MILITARY

















17





VALVE,

SCREW-TYPE,

MANUALLY-

OPERATED, SCHRAEDER NO. 9917

















18

 8465-01-558-7367

 369055 TAILS,

SNOWSHOE

















19

 8465-01-558-6863

 469030 .BINDING,

ASSEMBLY,

SNOWSHOE

(LEFT)

















20

 8465-01-558-6896

 469029 .BINDING,

ASSEMBLY,

SNOWSHOE

(RIGHT)

















21



8465-01-558-7688

469731

.KIT, CLEVIS PIN, SNOWSHOE



























END OF FIGURE



 TM

10-8400-203-23&P

0027

0027-1

PARTS INFORMATION

MOUNTAINEERING GEAR






























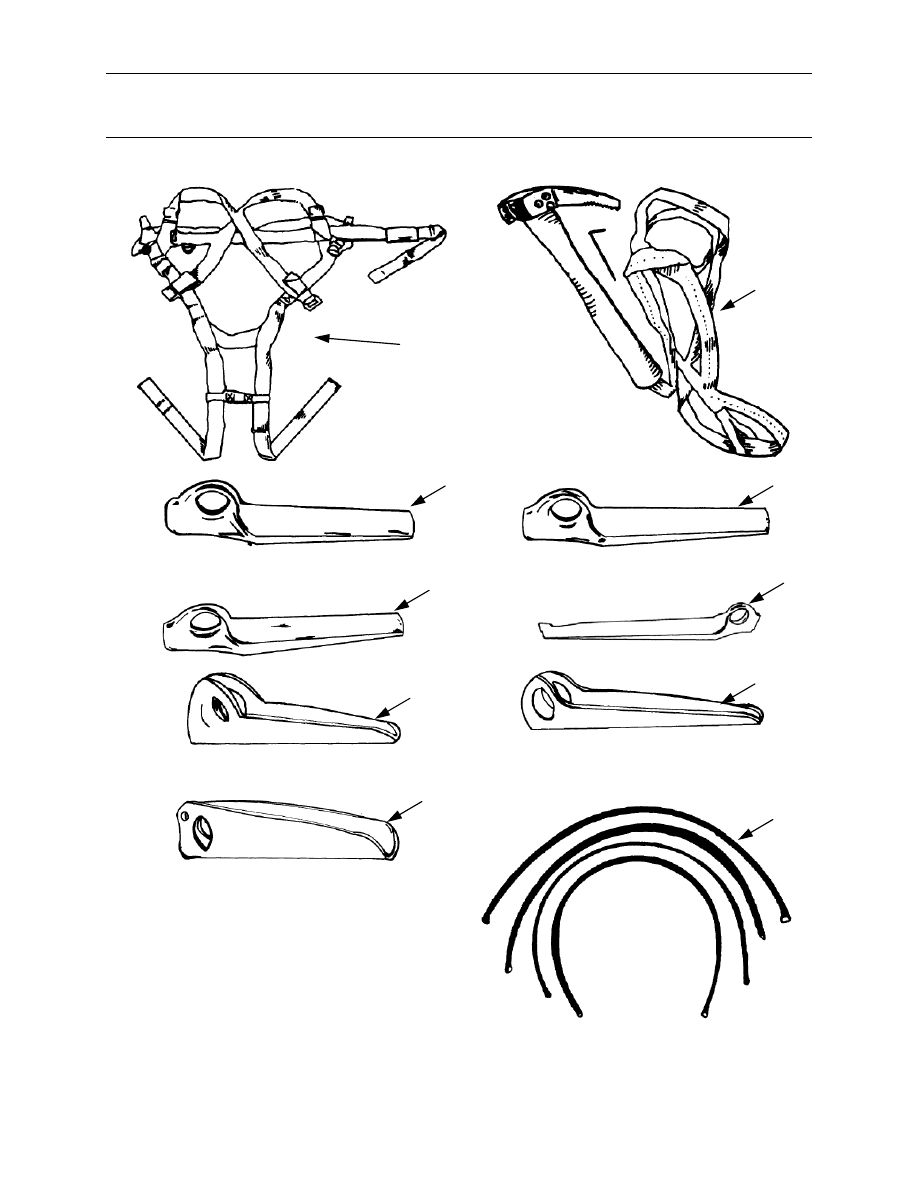

Figure 1.  Mountaineering Gear (Sheet 1 of 4).




1

2

3

3

3

3

4

4

4

5

 TM

10-8400-203-23&P

0027

0027-2


























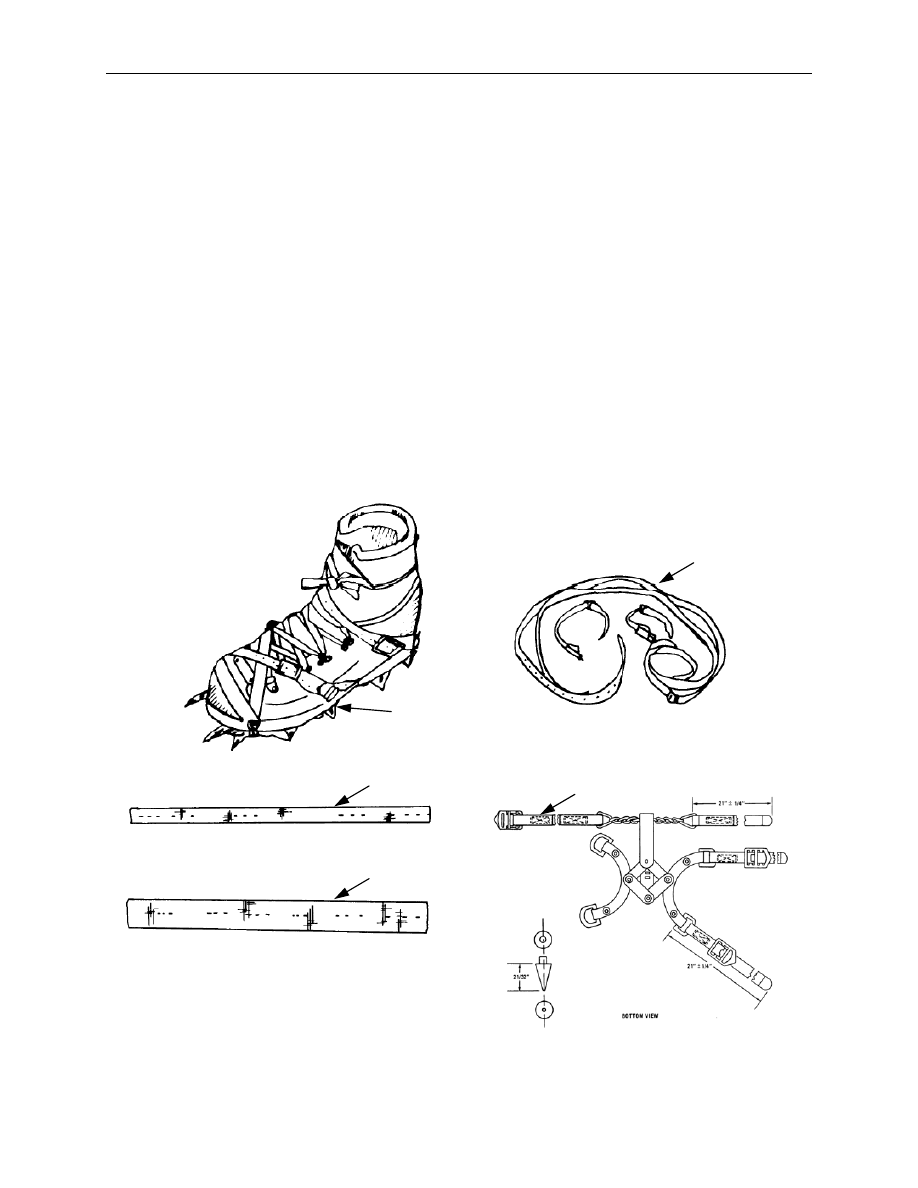

Figure 1.  Mountaineering Gear (Sheet 2 of 4).

6

7

7

8

9

10

11

 TM

10-8400-203-23&P

0027

0027-3




















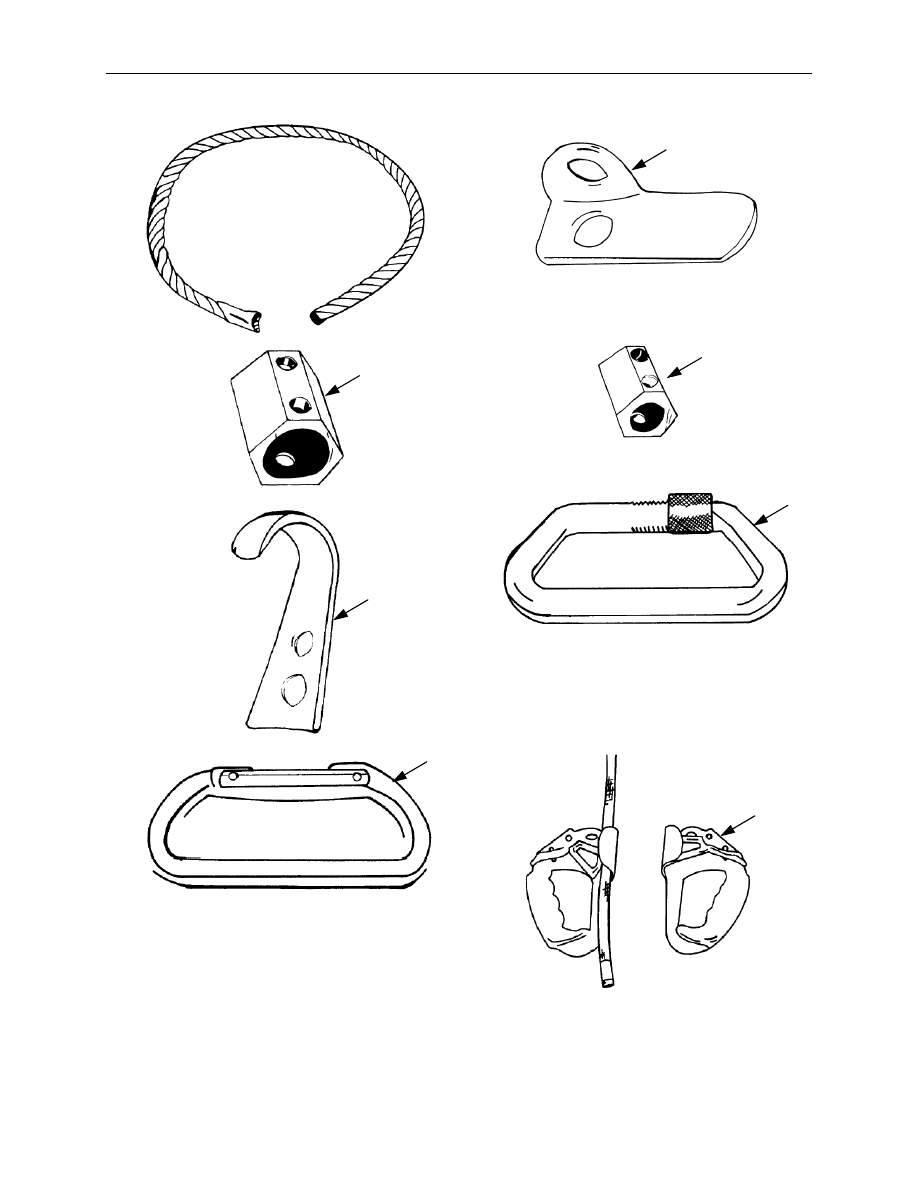

Figure 1.  Mountaineering Gear (Sheet 3 of 4).

12

13

14

15

16

18

17

 TM

10-8400-203-23&P

0027

0027-4






























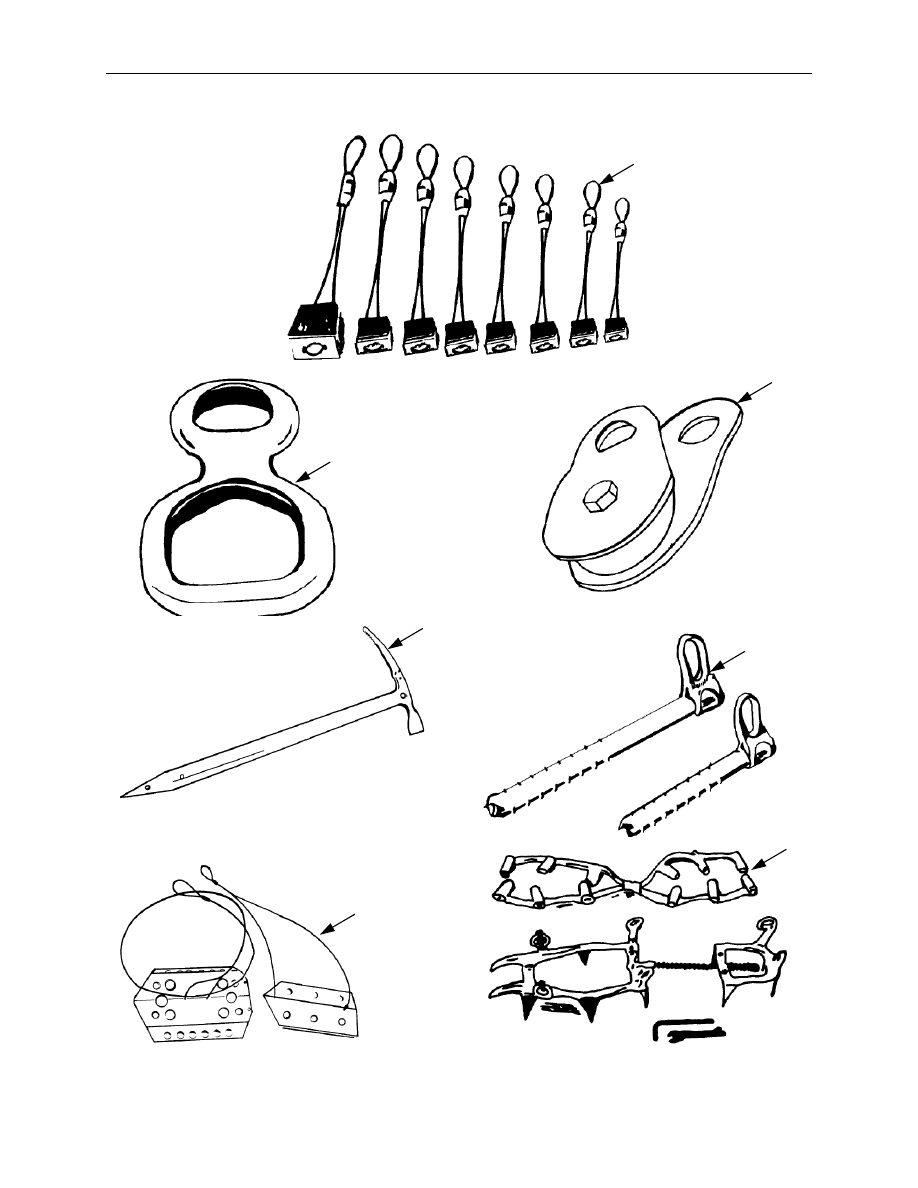

Figure 1.  Mountaineering Gear (Sheet 4 of 4).



19

20

21

22

23

 TM

10-8400-203-23&P

0027

0027-5

(1) (2)  (3)

(4)

(5)

(6)

(7)

ITEM
NO.

SMR
CODE

NSN

CAGEC

PART NUMBER DESCRIPTION AND USABLE ON

CODE (UOC)

QTY












GROUP 04 MOUNTAINEERING GEAR

FIG. 1 MOUNTAINEERING GEAR




1

8465-01-319-
5612

58536 A-A-50120

HARNESS, CLIMBING, MOUNTAIN

1















2

5120-01-312-
7588

58536

A-A-50096

HAMMER, HAND (ROCK AND ICE)

1















3

8465-00-240-
2971

58536 A-A-50111

PITON,

MOUNTAIN, FLAT, TYPE I

1















3

8465-01-322-
7828

16236 CS-4710-SV-

0719

PITON, MOUNTAIN, FLAT, TYPE II

1















3

8465-01-322-
7429

58536 A-A-50111

PITON,

MOUNTAIN, FLAT, TYPE III

1















3

8465-01-322-
7430

58536 A-A-50111

PITON,

MOUNTAIN, FLAT, TYPE IV

1















4

8465-01-322-
7426

58536 A-A-50112

PITON, ANGLE, TYPE I

1















4

8465-00-240-
2975

58536 A-A-50112

PITON, ANGLE, TYPE II

1















4

8465-01-322-
7427

58536 A-A-50112

PITON, ANGLE, TYPE III

1















5

4020-01-317-
8183

58536 A-A-50139

ROPE,

FIBROUS, KERNMANTLE, TYPE

I, 7 MM X 150 FT

1















5

4020-01-317-
0127

58536 A-A50139

ROPE,

FIBROUS, KERNMANTLE, TYPE

H, 8 MM X 150 FT

1















5

4020-01-318-
9712

58536 A-A50139

ROPE,

FIBROUS, KERNMANTLE, TYPE

III, 9MM X 150 FT

1















5

4020-01-318-
9713

58536 A-A50139

ROPE,

FIBROUS, KERNMANTLE, TYPE

IV, 11 MM X 165 FT

1















5

4020-01-320-
4113

58536

A-A50139

ROPE, KERNMANTLE, 1 ¼-INCH BY 150
FT

1















6

8465-00-240-
2972

58536 A-A-50114

PITON, MOUNTAIN KNIFEBLADE,
OFFSET, TYPE I

1















6

8465-00-240-
2973

58536 A-A-50114

PITON, MOUNTAIN KNIFEBLADE,
OFFSET, TYPE III

1















7

8465-01-319-
4687

58536 A-A-50098

STOPPER, HEXAGON, IRREGULAR,
SIZE I

1















 TM

10-8400-203-23&P

0027

0027-6

(1) (2)  (3)

(4)

(5)

(6)

(7)

ITEM
NO.

SMR
CODE

NSN

CAGEC

PART NUMBER DESCRIPTION AND USABLE ON

CODE (UOC)

QTY

7

8465-01-319-
4688

58536 A-A-50098

STOPPER, HEXAGON, IRREGULAR,
SIZE IIB

1















8

8465-01-322-
7431

58536 A-A-50115

PITON,

MOUNTAIN CLIFFHANGER

1















9

8465-01-322-
7432

58536

A-A-50041

SNAP LINK, MOUNTAIN PITON,
LOCKING, TYPE II

1















10

8465-01-322-
7433

58536 A-A-50041

SNAP

LINK, MOUNTAIN PITON, NON-

LOCKING, TYPE III

1















11

8465-01-319-
4689

58536

A-A-50127

ASCENDERS, CAM ACTION

1















12

8465-01-319-
4677

58536 A-A-50106

STOPPER,

MOUNTAIN, WIRED, TYPE I,

0.335 IN X 0.170 IN

1















12

8465-01-319-
4678

58536 A-A-50106

STOPPER,

MOUNTAIN, WIRED, TYPE II

0.400 IN X 0.195 IN

1















12

8465-01-319-
4679

58536 A-A-50106

STOPPER,

MOUNTAIN, WIRED, TYPE III

0.475 IN X 0.238 IN

1















12

8465-01-319-
4680

58536 A-A-50106

STOPPER,

MOUNTAIN, WIRED, TYPE

IV 0.520 IN X 0.330 IN

1















12

8465-01-319-
4681

58536 A-A-50106

STOPPER,

MOUNTAIN, WIRED, TYPE V

0.650 IN X 0.460 IN

1















12

8465-01-319-
4682

58536 A-A-50106

STOPPER,

MOUNTAIN, WIRED, TYPE

VI 0.750 IN X 0.530 IN

1















12

8465-01-319-
4683

58536 A-A-50106

STOPPER,

MOUNTAIN, WIRED, TYPE

VII 0.855 IN X 0.600 IN

1















12

8465-01-319-
4684

58536 A-A-50106

STOPPER,

MOUNTAIN, WIRED, TYPE

VIII 1.250 IN X 0.600 IN

1















13

8465-01-319-
4690

58536

A-A-50125

DESCENDER, MOUNTAIN CLIMBERS

1















14

3020-01-312-
5112

58536

A-A-50097

PULLEY, GROOVE, MOUNTAIN
RESCUE

1















15

5110-01-313-
0197

58536 A-A-50116

AX,

ICE

1















16

8465-01-322-
7425

58536 A-A-50113

PITON,

ICE, TYPE I 6 5/8-INCH LENGTH  1















16

8465-00-240-
2974



PITON, ICE, TYPE II, 8 5/8-INCH
LENGTH

1















17

8465-01-319-
4685

58536 A-A-50119

ANCHOR,

MOUNTAIN, SNOW, WIRED,

SIZE I

1
