Renault. Двигатель G9. Руководство по ремонту - часть 2





ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Разборка
10A
G9T - G9U
- компрессор кондиционера.
G9T, и С ОТБОРОМ МОЩНОСТ И НА
ДВИГАТЕЛЕ - G9U, и С ОТБОРОМ МОЩНОСТИ
НА ДВИГАТЕЛЕ
128476
a Снимите:
- болт (6) крепления шкива коленчатого вала,
- шкив коленчатого вала.
128731
a Снимите:
- болты (5) крепления обводного шкива,
- обводной шкив.
G9T, и 600 или 606 или 702 или 706 или 710 или
712 или 720 или 722 или 742 или 750 - G9U
a Установите приспособление
(Mot.
1431) н а
зубчатый венец стартера, чтобы зафиксировать
коленчатый вал.
128721
G9T, и 605 или 607 или 645 или 703 или 707 или
a Снимите:
743
- болт
(7 )
крепления датчика положения
a Установите приспособление (Mot. 582-01) на
распределительного вала,
зубчатый венец стартера, чтобы зафиксировать
коленчатый вал.
- датчик положения распределительного вала
- прокладку д а т ч и к а
положения
распределительного вала.
10A-78
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Разборка
10A
G9T - G9U
17932-4
17932-1
a Снимите:
a Снимите:
- болты
(8) крепления крышки шестеренчатой
- гайку крепления (10) шестерни привода ТНВД,
передачи,
- крышку шестеренчатой передачи.
- подкладку (11) с промежуточного вала номер 2,
a (12) Отверните на несколько оборотов гайку
крепления шестерни водяного насоса.
116938
a
17932-2
Примечание:
a С н и м и т е уплотнитель (9) с
крышки
Обязательно установите съемник на два зуба.
шестеренчатой передачи.
ВНИМАНИЕ!
Несоблюдение следующей процедуры может
привести к поломке шестерни водяного
нас оса.
10A-79
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Разборка
10A
G9T - G9U
118987
18001-3
a Отсоедините шестерню с помощью съемника.
a Установите съемник
(Mot.
1548)
(14) на
a Снимите:
зубчатый шкив ТНВД и затяните три болта
крепления (15) .
- гайку крепления шестерни водяного насоса,
a Заверните болт (16) , ч т о б ы снять шестерню
- шестерню водяного насоса.
ТНВД.
18001-2
19606-1
a Заверните штифт (Mot. 1538)
(13) в зубчатый
шкив ТНВД д л я блокировки механизма
a Установите приспособление (Mot. 1539)
(17) на
автоматической регулировки зазора.
промежуточную шестерню № 1.
a Установите две планки (18) на шестерню, затем
заблокируйте их.
a Отверните болт (19) , затем снимите шестерню.
10A-80
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Разборка
10A
G9T - G9U
- уплотнительные
прокладки
отводящего
патрубка водяного насоса.
19606-2
a Снимите:
19606
- штифт и ш а й б у с промежуточной шестерни
a Снимите:
номер 1,
- штифт и ш а й б у с промежуточной шестерни
- зубчатый ш к и в коленчатого в а л а (2 0) с о
номер 2,
шпонкой,
- болты крепления (23) водяного насоса,
- промежуточную шестерню номер 2, отвернув
болт (21) .
- водяной насос
- прокладку водяного насоса.
15849
a Снимите:
- болт
(22) крепления о т в о д я щ е г о патрубка
водяного насоса,
- отводящий патрубок водяного насоса,
10A-81
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Разборка
10A
G9T - G9U
G9T, и 600 или 605 или 606 или 607 или 645 или
702 или 703 или 707 или 710 или 712 или 742
или 743
104090
a Нажмите н а защелку (24) датчика положения
коленчатого вала.
a Снимите:
128803
- датчик положения коленчатого вала в точке (25)
a Снимите:
,
- болты
(26) крепления промежуточной опоры
- держатель д а т ч и к а положения коленчатого
приводного вала,
вала двигателя.
- промежуточную опору вала привода колеса.
10A-82
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Разборка
10A
G9T - G9U
G9T, и 720 или 722 или 750 - G9U
G9T, и 600 или 606 или 702 или 706 или 710 или
712 или 742 - G9U, и 730
128720
14567-1
a Снимите:
a Снимите т р и болта крепления
(28) кожуха
- болты
(27) крепления промежуточной опоры
сцепления, расположенных через 120˚.
приводного вала,
- промежуточную опору вала привода колеса.
10A-83
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Разборка
10A
G9T - G9U
115523
14567
a
Примечание:
Эта процедура защищает резьбу маховика.
a Снимите:
- болтыкрепления маховика,
- маховик.
111077
a Замените эти три болта с помощью
приспособления (Emb. 1761) включая:
- комплект из трех болтов,
- трех проставок,
- трех гаек для фиксации кожуха сцепления.
a Гайками прижмите три проставки.
a Равномерно отверните шесть оставшихся
болтов.
Примечание:
Соблюдайте данные указания, чтобы не
повредить диск.
a Постепенно снимите оставшиеся три гайки из
комплекта (Emb. 1761), отворачивая их каждый
раз на четверть оборота.
10A-84
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Разборка
10A
G9T - G9U
- маховик.
G9T, и 720 или 722 или 750 - G9U, и 630 или 632
или 650 или 720 или 724 или 730 или 750 или
754
G9T, и 605 или 607 или 645 или 703 или 707 или
743
128769
a Снимите:
22863
- болты крепления механизма сцепления (29) ,
a Снимите:
- кожух сцепления с нажимным диском в сборе.
- болты крепления ведущего диска,
- ведущий диск.
G9T, и 600 или 606 или 702 или 706 или 710 или
712 или 720 или 722 или 742 или 750 - G9U
a Снимите приспособление (Mot. 1431) с зубчатого
венца стартера.
G9T, и 605 или 607 или 645 или 703 или 707 или
743
a Снимите приспособление
(Mot.
582-01) с
зубчатого венца стартера.
128766
a Снимите:
a Снимите:
- болтыкрепления маховика,
- сальник коленчатого вала со стороны маховика,
10A-85
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Разборка
10A
G9T - G9U
- трубопровод о т в о д а т о п л и в а з а щ и т ы
топливораспределительной рампы.
G9T, и 600 или 605 или 606 или 607 или 645 -
G9U, и 630 или 632 или 650
G9T, и 702 или 703 или 706 или 707 или 710 или
712 или 720 или 722 или 742 или 743 или 750 -
G9U, и 720 или 724 или 730 или 750 или 754
128725
16030
a Снимите корпус диффузора, отвернув три болта
(30) .
128724
a Снимите:
- болты крепления (3 1) б л о к а рециркуляции
отработавших газов,
- блок рециркуляции ОГ.
10A-86
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Разборка
10A
G9T - G9U
- прокладку ТНВД.
G9T, и 710
G9T, и 600 или 605 или 606 или 607 или 645 или
702 или 703 или 706 или 707 или 710 или 712
или 720 или 722 или 742 или 743 или 750 - G9U,
и 720 или 724 или 730 или 750 или 754
G9T, и 600 или 605 или 606 или 607 или 645 или
702 или 703 или 706 или 707 или 710 или 712
или 742 или 743 или 750
17947
a Снимите:
- болты (3 2) крепления заднего кронштейна
ТНВД,
- задний кронштейн ТНВД.
102520
a Снимите:
- болты крепления заднего кронштейна ТНВД.
- задний кронштейн ТНВД.
16031
a Снимите:
- болты крепления ТНВД,
- ТНВД.
10A-87
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Разборка
10A
G9T - G9U
- ТНВД.
- прокладку ТНВД.
20051
a Снимите:
- болты крепления (33) ТНВД,
- ТНВД.
16029
- прокладку ТНВД.
a Снимите:
- болты крепления поддона картера двигателя,
- поддон картера двигателя,
- прокладку поддона картера двигателя.
G9U, и 630 или 632 или 650
128719
a Снимите:
- болты крепления (34) ТНВД,
10A-88
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Разборка
10A
G9T - G9U
G9T, и 600 или 605 или 606 или 607 или 645 или
702 или 703 или 706 или 707 или 710 или 712
или
742 и л и
743,
и
СИСТЕМА
КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

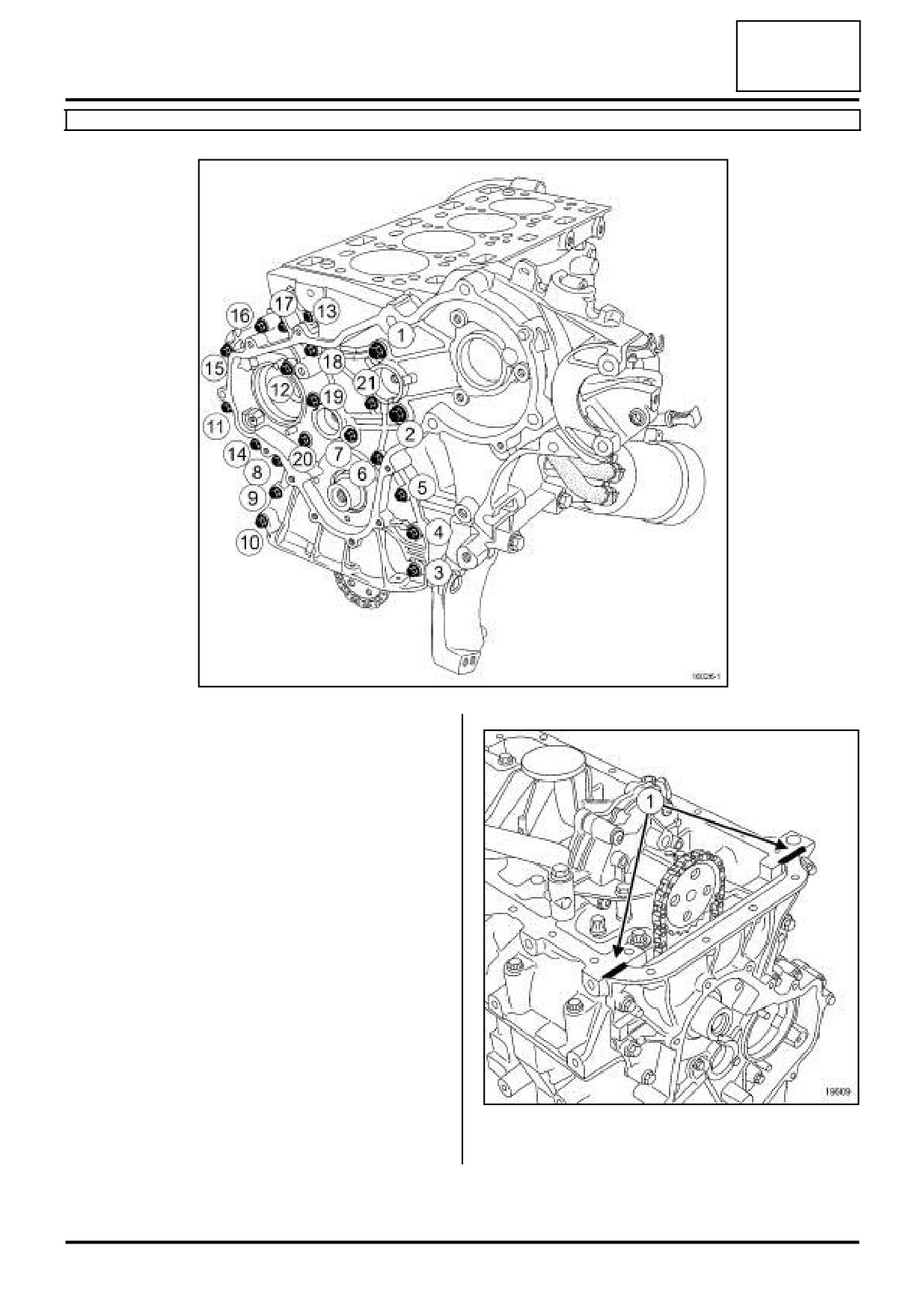

16026-1
a Снимите:
- болты
крепления
внутренней
крышки
шестеренчатой передачи,
- внутреннюю крышку шестеренчатой передачи,
16028
- прокладку с внутренней крышки шестеренчатой
a Снимите:
передачи,
- болты (35) крепления многофункционального
- сальник коленчатого вала со стороны привода
кронштейна,
ГРМ,
- многофункциональный кронштейн .
10A-89
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Разборка
10A
G9T - G9U
G9T, и
720 или
722 или
750, и СИСТЕМА
G9T, и
720 или
722 или
750, и СИСТЕМА
КОНДИЦИОНИРОВАНИЯ ВОЗДУ Х А , и С
ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ САЛОНА, и БЕЗ
ОТБОРОМ МОЩНОСТИ НА ДВИГАТЕЛЕ - G9U,
ОТБОРА МОЩНОСТИ НА ДВИГАТЕЛЕ - G9U, и
и 630 или 632 или 650 или 720 или 724 или 730
630 или 632 или 650 или 720 или 724 или 730
или
750 и л и
754,
и
СИСТЕМА
или 750 или 754, и СИСТЕМА ОТОПЛЕНИЯ И
КОНДИЦИОНИРОВАНИЯ ВОЗДУ Х А , и С
ВЕНТИЛЯЦИИ САЛОНА, и БЕЗ ОТБОРА
ОТБОРОМ МОЩНОСТИ НА ДВИГАТЕЛЕ
МОЩНОСТИ НА ДВИГАТЕЛЕ
120266
128717
a Снимите:
a Снимите:
- болты (36) крепления многофункционального
- болты (37) крепления многофункционального
кронштейна,
кронштейна,
- многофункциональный кронштейн .
- многофункциональный кронштейн .
10A-90
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Разборка
10A
G9T - G9U
G9T - G9U, и 720 или 724 или 750 или 754
128718
a Снимите:
- болты крепления (38) датчика уровня масла,
128477
a Снимите:
- колодку проводов от датчика уровня масла
- маслоизмерительный щуп (40) ,
- прокладку датчика уровня масла,
- болты
(41)
к р е п л е н и я трубки
- болты
крепления
(3
9)
водомасляного
маслоизмерительного щупа,
охладителя,
- направляющую маслоизмерительного щупа
- водомасляный охладитель,
(42) ,
- прокладку водомасляного охладителя.
- прокладку трубки маслоизмерительного щупа
(43) .
10A-91
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Разборка
10A
G9T - G9U
G9T, и 710 или 720 или 722 или 750 - G9U, и 630
или 632 или 650 или 720 или 724 или 730 или
750 или 754
16046
a Снимите:
- болты крепления маслоуспокоителя,
- маслоуспокоитель.
16047
a Снимите:
- зубчатый ш к и в привода масляного насоса в
сборе с цепью привода масляного насоса (44) ,
G9T, и 600 или 605 или 606 или 607 или 645 или
- болты крепления (45) масляного насоса,
702 или 703 или 706 или 707 или 712 или 742
- масляный насос.
или 743
a Снимите зубчатый ш к и в привода масляного
насоса в сборе с цепью привода масляного
насоса.
10A-92
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Разборка
10A
G9T - G9U
101767
a Снимите:
- болты крепления масляного насоса в сборе с
маслоуспокоителем (46) ,
- масляный насос в сборе с маслоуспокоителем.
10A-93
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Форсунка для охлаждения днища поршня: Снятие
10A
Предусмотрено два разных типа форсунок для
III - СНЯТИЕ ФОРСУНОК ДЛЯ ОХЛАЖДЕНИЯ
охлаждения д н и щ а п о р ш н я в зависимости от
ДНИЩ ПОРШНЕЙ
индекса.
Первый вариант исполнения
I - УКАЗАНИЯ ПО РЕМОНТУ
a
ВАЖНОЕ ЗАМЕЧАНИЕ!
Эта о п е р а ц и я выполняетс я в защитных
перчатках.
II - НЕОБХОДИМОЕ ОБОРУДОВАНИЕ
a - Защитные перчатки.
16042-1
Второй вариант исполнения
107206
a
Примечание:
Болты крепления имеют левую резьбу.
a Снимите:
- болты крепления (1) форсунок для охлаждения
днищ поршней,
10A-94
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Форсунка для охлаждения днища поршня: Снятие
10A
- форсунки для охлаждения днищ поршней,
10A-95
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Форсунка для охлаждения днища поршня: Установка
10A
Моменты затяжкиm
болты
крепления
20 Нм
форсунок д л я
охлаждения д н и щ
поршней
Предусмотрено два разных типа форсунок для
охлаждения д н и щ а п о р ш н я в зависимости от
индекса.
I - УКАЗАНИЯ ПО РЕМОНТУ
a
ВАЖНОЕ ЗАМЕЧАНИЕ!
Эта о п е р а ц и я выполняетс я в защитных
перчатках.
II - НЕОБХОДИМОЕ ОБОРУДОВАНИЕ
a - Защитные перчатки.
10A-96
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Форсунка для охлаждения днища поршня: Установка
10A
III - УСТАНОВКА ФОРСУНОК ДЛЯ ОХЛАЖДЕНИЯ
поршней (20 Нм).
ДНИЩ ПОРШНЕЙ
Первый вариант исполнения
16042-1
Второй вариант исполнения
107206
a
Примечание:
Болты крепления имеют левую резьбу.
a Установите форсунки для охлаждения днищ
поршней (1) .
a Затяните требуемым моментом болты
крепления форсунок для охлаждения днищ
10A-97
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Снятие:
10A
G9T - G9U
Необходимые приспособления и
специнструментНеобходимые
приспособления и
специнструментНеобходимые
приспособления и специнструмент
Mot. 1536
Фиксатор ВМТ.
Mot. 11
Съемник подшипника из
фланца коленчатого вала
I - НЕОБХОДИМОЕ ОБОРУДОВАНИЕ
a - Защитные перчатки,
- Нестираемый карандаш,
G9T, и 600 или 606 или 702 или 706 или 710 или
712 или 720 или 722 или 742 или 750 - G9U
a - Съемник подшипников.
101770
a Установите у р а в н о в е ш и в а ю щ и е в а л ы
с
помощью шестигранного ключа 4 мм.
II - УКАЗАНИЯ ПО РЕМОНТУ
a Снимите:
a Необходимо отметить положение следующих
- болты крепления уравновешивающего вала,
деталей по отношению к цилиндрам:
- Шатуны
(4 категории длины расстояния от
- уравновешивающие валы.
центра до центра верхней и нижней головок
шатуна),
- Поршни (5 категорий высоты поршней),
- Вкладыши коренных подшипников коленчатого
вала (2 категории толщины).
ВНИМАНИЕ!
Н е используйте керн или гравировальный
прибор, чтобы пометить по принадлежности к
цилиндру крышки и шатуны, так как это может
стать причиной начала разрушения шатуна.
Используйте нестираемый карандаш.
a цилиндр № 1 находится со стороны маховика.
III - СНЯТИЕ КРИВОШИПНО-ШАТУННОГО
МЕХАНИЗМА
101769
G9T, и 600 или 605 или 606 или 607 или 645 или
702 или 703 или 706 или 707 или 712 или 742
a Снимите подкладки уравновешивающего вала.
или 743
a Установите поршень 1-г о цилиндра в ВМТ с
помощью приспособления (Mot. 1536).
10A-98
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Снятие:
10A
G9T - G9U
- основание коренных подшипников коленчатого
вала.
G9T, и 600 или 606 или 702 или 706 или 710 или
712 или 720 или 722 или 742 или 750 - G9U
16044
a Пометьте несмываемым карандашом положение
14566
крышек и корпусов шатунов п о отношению к
цилиндрам.
a Снимите коренной подшипник коленчатого вала
с помощью (Mot. 11) или съемника подшипников.
ВНИМАНИЕ!
Не используйте керн или гравировальный
прибор, чтобы пометить по принадлежности к
цилиндру крышки и шатуны, так как это может
стать причиной начала разрушения шатуна.
Используйте нестираемый карандаш.
16045
a Снимите:
- болты к р е п л е н и я основания коренных
подшипников коленчатого вала,
10A-99
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Снятие:
10A
G9T - G9U
16044-1
16042
a Снимите:
a Обязательно отмечайте положение вкладышей
коренных подшипников коленчатого вала:
- болты крепления крышек шатунов,
- в блоке цилиндров,
- крышки больших головок шатунов.
- на
основании коренных
подшипников
- поршни с шатунами в сборе,
коленчатого вала.
- коленчатый вал.
a Снимите в к л а д ы ш и к о р е н н ы х подшипников
коленчатого вала.
10A-100
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Снятие:
10A
G9T - G9U
СНЯТИЕ ПОРШНЕВЫХ ПАЛЬЦЕВ
113582
a
Примечание:
Обязательно отмечайте положение поршня по
отношению к цилиндру.
a Для извлечения поршневого пальца снимите
стопорное кольцо с помощью отвертки и
извлеките палец.
19612
a Выньте поршень из шатуна.
10A-101
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
I - УКАЗАНИЯ ПО РЕМОНТУ
Необходимые приспособления и
специнструментНеобходимые
a
приспособления и
специнструментНеобходимые
ВАЖНОЕ ЗАМЕЧАНИЕ!
приспособления и специнструмент
Эта о п е р а ц и я выполняетс я в защитных
перчатках.
Mot. 1319
Микрометрический
глуб и н о м е р для
определения р
азмеров
ВНИМАНИЕ!
шатунных шеек.
Привалоч н ы е поверхности должны быть
Mot. 1319-01
Микрометрический
чистыми, сухими и не замасленными (не
глуб и н о м е р для
оставляйте следов от пальцев).
определения р
азмеров
шатунных шеек.
ВНИМАНИЕ!
Mot. 1536
Фиксатор ВМТ.
Нанесение слишко м большого количества
герметика может с тать причиной е го
Mot. 1492
Приспособление
для
выжимания наружу п р и затяжки крепления
установки
вкладышей
деталей. П о п а д а н и е г ерметика в
шатунных подшипников.
охлаждающую ж и д ко с т ь может п р и вести к
Mot. 1492-02
Комплект д л я установки
повреждению некото р ы х узлов и агрегатов
вкладышей ш а тунов с
(двигателя, радиатора и т. д.).
нижней головкой с колотым
стыком. Ø 48 мм и Ø 53 мм.
Примечание:
Mot. 1660
Приспособление
для
регулировки п оложения
Правильная установка крышки ш а туна на
балансировочных валов.
нижней
головке
обеспечивается
шероховатостью поверхностей излома.
Моменты затяжкиm
Примечание:
новые
болты
20 Нм + 150˚
Наличие с л е д о в у дара и л и п о с тороннего
крепления к р ы ш к и
±10˚
предмета м е ж д у с оединительными
коренного подшипника
поверхностями крышки и корпуса шатуна
коленчатого вала
приводит к преждевременной поломке
шатуна.
новые
наружные
20 Нм + 150˚
болты
крепления
±10˚
крышки
коренного
II - ДЕТАЛИ И МАТЕРИАЛЫ ДЛЯ РЕМОНТА
подшипника
коленчатого вала
a Детали, подлежащие обязательной замене
новые
болты
25 Нм +55˚ +6˚
- Болты крепления крышек шатунов,
крепления
крышек
- болты к р е п л е н и я к р ы ш е к
коренных
шатунов
подшипников коленчатого вала,
болты
крепления
15 Нм + 38˚ ±
- Болты крепления уравновешивающего вала.
уравновешивающего
6
вала в сборе
a Применяемые материалы
новые
болты
15 Нм + 38˚ ±
- MASTIXO
(см. Д в и г а т е л ь: Детали и
крепления
6
материалы для ремонта) ,
уравновешивающего
вала в сборе
- СРЕДСТВО ОЧИСТКИ ПОВЕРХНОСТЕЙ (см.
Двигатель: Д е т а л и и материалы для
ремонта) ,
10A-102
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
- СУПЕРЭФФЕКТИВНЫЙ Р А С Т В О Р И Т Е Л Ь
ДЛЯ ПРИВАЛОЧНЫХ ПОВЕРХНОСТЕЙ (см.
Двигатель: Д е т а л и и материалы для
ремонта) .
III - НЕОБХОДИМОЕ ОБОРУДОВАНИЕ
a - Накидная головка "Торкс",
- шестигранный ключ на 8 мм,
- Ручная масленка,
- Индикатор,
- Плоская отвертка,
- Нестираемый карандаш,
- Приспособление для установки поршней,
- Динамометрический ключ "момент и угол",
- Динамометрический ключ,
- Приспособление для угловой затяжки,
16043
- Киянка.
a Установите вкладыши подшипников коленчатого
вала без канавок н а корпус крышки коренного
IV - УСТАНОВКА КРИВОШИПНО-ШАТУННОГО
подшипника коленчатого вала.
МЕХАНИЗМА
a Установите вкладыши подшипников коленчатого
a Очистите привалочные поверхности блока
вала с канавками на опору коленчатого вала в
цилиндров и опору крышки коренного
блоке ц и л и н д р о в т а к , ч т о б ы смазочные
подшипника коленчатого вала с помощью
отверстия п о д ш и п н и к о в
и
коренных
СУПЕРЭФФЕКТИВНОГО РАСТВОРИТЕЛЯ ДЛЯ
подшипников к о л е н ч а т о г о вала в блоке
цилиндров были точно совмещены.
ПРИВАЛОЧНЫХ ПОВЕРХНОСТЕЙ :
- нанесите
с р е д с т в о на
привалочную
поверхность,
Примечание:
- подождите п р и м е р н о десять м и н у т для
Вк ладыши п
одшипника д
олжны
растворения остатков прилипшей прокладки,
устанавливаться н а ч и с т ы е и сухие
поверхности.
- удалите остатки деревянным шпателем.
a Обезжирьте привалочные поверхности блока
a Нанесите на вкладыши коренного подшипника
цилиндров и опору крышки коренного
коленчатого вала каплю масла.
подшипника коленчатого вала с помощью
СРЕДСТВА ОЧИСТКИ ПОВЕРХНОСТЕЙ и
чистой ветоши.
10A-103
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
16042
102693
a Установите:
a Обеспечьте герметичность к о р п у с а крышки
коренного подшипника коленчатого вала, нанеся
- упорные полукольца коленчатого вала (1 ) на
валик MASTIXO шириной 2 ± 0,4 мм как показано
опору
№ 2 (канавками в с т о р о н у щек
выше .
коленчатого вала),
- коленчатый вал.
ВНИМАНИЕ!
Нанесение слишко м большого количества
герметика может с тать причиной е го
выжимания наружу п р и затяжки крепления
деталей. П о п а д а н и е г ерметика в
охлаждающую ж и д ко с т ь может п р и вести к
повреждению некото р ы х узлов и агрегатов
(двигателя, радиатора и т. д.).
10A-104
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
16045
16045
a
a Затяните требуемым моментом в указанном
порядке новые наружные болты крепления
Примечание:
крышки коренного подшипника коленчатого
вала (20 Нм + 150˚ ±10˚).
Не забудьте заменить центральные болты
крепления корпуса к р ы ш к и коренного
a Убедитесь, ч т о коленчатый в а л вращается
подшипника коленчатого вала.
свободно.
a Затяните требуемым моментом в указанном
порядке новые болты крепления крышки
коренного подшипника коленчатого вала (20
Нм + 150˚ ±10˚).
10A-105
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
G9U - G9T, и 600 или 606 или 702 или 706 или
710 или 712 или 720 или 722 или 742 или 750
128788
a Установите новый подшипник первичного вала
механической коробки передач н а коленчатом
вале с помощью трубки диаметром 39 мм.
10A-106
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
высоте для 2-го и 3-го цилиндров:
- установите шатунные шейки коленчатого вала
приблизительно в ВМТ,
-установите
(Mot. 1319)
(A)
(используйте
глубиномер подходящего размера (Mot. 1319-
01)),
- откалибруйте индикатор
(B ) на блоке
цилиндров, определив с р е д н е е значение
замеров в точках (D) и (F) ,
- установите индикатор напротив штока (C) ,
- поверните коленчатый в а л д л я определения
ВМТ шатунных шеек и одновременно запишите
значение выступания штока (E) .
a Вычислите высоту шатунной шейки (HM)
HM = Длина B - Выступание в D
Пример (размеры даны в миллиметрах):
Длина штока (C) = 177,973 (значение, указанное
в (Mot. 1319) и (Mot. 1319-01) комплекте).
Значение выступания (E) :
- цилиндр №1 = 0,500
- цилиндр №2 = 0,487
97749
- цилиндр №3 = 0,493
a Замена шатунов или поршней
- цилиндр №4 = 0,530
a При замене поршней или шатунов определите
высоту шатунной шейки (HM) .
(HM) = 177,973 - 0,500 = 177,473 для цилиндра
a В результате этой операции поршень
№1.
выбирается по отношению к шатуну,
поставляемому в запасные части, или по
( HM) = 177,486 для цилиндра №2.
отношению к исходному шатуну.
( HM) = 177,480 для цилиндра №3.
a Измерьте высоту шатунной шейки с помощью
( HM) = 177,443 для цилиндра №4.
(Mot. 1319) и (Mot. 1319-01) (A) .
a Измерение положения шатунных шеек по
Примечание:
высоте для 1-го и 4-го цилиндров:
Вычисление высоты шатунной шейки
- Установите двигатель в ВМТ с помощью (Mot.
необходимо выполнять п р и з а м е н е блока
1536),
цилиндров или коленчатого вала.
-установите (Mot. 1319) приблизительно на
место шатуна в сборе с поршнем, и вкладышем
Для определения необходимого класса поршней
подшипника
(используйте г л у б и н о м е р
используется формула: A = D - E + 26,9735
подходящего размера (Mot. 1319-01)),
"A" - высота поршневого пальца в мм
- откалибруйте индикатор
(B ) на блоке
"D" - высота шатунной шейки в мм
цилиндров, установив среднее з н а ч е н и е
измерений между точками (D) и (F) , затем
"E"
- расстояние от центра до центра между
сместите индикатор для измерения выступания
нижней и верхней головками шатуна в мм
(E) штока (C) .
a Установка в к л а д ы ш е й
шатунных
a Измерение положения шатунных шеек по
подшипников
10A-107
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
15743
16352-1
a Вставьте опору в к л а д ы ш а подшипника
(4)
приспособления
(Mot.
1492-02)
(используя
подшипники диаметром 48 м м или 53 мм) в
паз (5) на основании (Mot. 1492).
17584
a Вкладыши подшипников устанавливаются с
помощью (Mot. 1492)
(2) и (Mot. 1492-02)
(3)
(используя диаметр 48 мм или 53 мм).
Примечание:
П р и установке в кладышей подшипников
убедитесь, что все детали чистые и сухие.
a На кривошипную головку шатуна
16352
a Установите рампу (6) (Mot. 1492-02) (используя
рампу диаметром
48 м м и л и 53 мм) на
основании (как показано на рисунке).
10A-108
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
16352-6
16352-8
a Установите шатун на основании (как показано на
a Переместите опору вкладыша до упора в
рисунке).
кривошипную головку шатуна.
a Убедитесь в том, что нижняя часть (7) верхней
a Затем и з в л е к и т е о п о р у в к л а д ы ш а из
головки шатуна соприкасается с центрирующим
кривошипной головки шатуна и повторите
штифтом.
операцию для других шатунов.
Примечание:
Избегайте ударов зон соприкосновения
шплинтов в шатунах.
a В крышку шатуна
16352-7
a Установите подшипник (8) на опоре вкладыша
подшипника, затем сдвиньте его в направлении
стрелки (как показано на рисунке выше).
10A-109
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
16352-2
16352-4
a Установите крышку шатуна, как показано на
a Установите вкладыш подшипника (10) на опоре
рисунке.
вкладыша подшипника, затем сдвиньте е г о в
направлении стрелки (как показано на рисунке).
16352-3
a Переместите рампу в направлении стрелки так,
чтобы крышка шатуна уперлась в штоки (9) на
основании.
10A-110
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
19612
16352-5
a Переместите держатель вкладыша подшипника
до упора в основание крышки шатуна.
a Затем извлеките опору крышки шатуна и
повторите операцию с остальными крышками
шатунов.
Примечание:
Избегайте ударов зон с оприкосновения
шплинтов в шатунах.
a ПОРШЕНЬ В СБОРЕ С ШАТУНОМ
a На днищах поршней имеются выбитые отметки
для определения стороны маховика.
19847
a Масло на поршневом пальце.
a Установите выбитую отметку
(11) на днище
a Убедитесь, что поршневые пальцы вращаются
поршня т а к , ч т о б ы она показывала вниз, а
правильно в новом поршне и соответствующем
смазочное отверстие (12) н а верхней головке
шатуне.
шатуна с п р а в а от вертикальной оси (к а к
показано на рисунке выше).
a Ориентация п р и с о е д и н е н и и шатуна с
поршнем
a Кроме того, паз (1 3) должен располагаться со
стороны маховика.
Примечание:
Установите зазор стопорного кольца
поршневого пальца в верхней части под углом
± 45˚ к вертикальной оси поршня.
10A-111
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
a УСТАНОВКА ПОРШНЕВЫХ КОЛЕЦ
Примечание:
Поршневые кольца подобраны по поршню и
должны с вободно перемещаться в к анавках
поршня.
a Убедитесь, что к о л ь ц а правильно
ориентированы, при этом верхняя часть
указывает вверх.
a Направление колец в поршне
19846
114897
a Соблюдайте зазор и направление установки
каждого поршневого кольца, к а к показано на
рисунке выше.
Примечание:
Не смазывайте п о р ш н е в ы е ко л ь ц а или
шлицы.
a Нанесите т о н к и й с л о й м а с л а на п о р ш н и и
цилиндры.
10A-112
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
G9T, и 600 или 605 или 606 или 607 или 645 или
702 или 703 или 706 или 707 или 712 или 742
или 743
a Вставьте фиксатор ВМТ (Mot. 1536).
a Проверните коленчатый вал двигателя по
часовой стрелке (если смотреть с о стороны
привода ГРМ), нажимая при этом на фиксатор
ВМТ
(Mot.
1536), д о
положения,
соответствующего
у с т а н о в к е фаз
газораспределения.
a Процедура о п р е д е л е н и я з а з о р а между
зубьями
к о л е н ч а т о г о вала
и
уравновешивающими валами
114892
a Установите сборку "шатун/поршень" в б л о к
цилиндров с помощью кольца, соблюдая
направление установки.
a Установите шатуны н а смазанные шатунные
шейки коленчатого вала.
16044-1
a Установите крышки ш а т у н о в , соблюдая
нанесенные при снятии метки.
a Затяните требуемым моментом и доверните на
указанный угол новые болты крепления
крышек шатунов (25 Нм +55˚ +6˚).
10A-113
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
101773
101769
a Возьмите две откалиброванные прокладки на 2,
22 мм в комплекте, очистите их и установите в
блок цилиндров.
Примечание:
Толщина прокладок указана н а нем в точке
(16) .
101768
a Очистите контактные т о ч к и на узле
уравновешивающего вала и блоке цилиндров.
a Обезжирьте и продуйте сжатым воздухом
шестерни:
- сторона щек коленчатого вала (15) ,
- сторона уравновешивающего вала (14) .
10A-114
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
6
2
3
5
1
4
101772
101770
a Убедитесь, что узел правильно отцентрован.
a Чтобы убедиться, что болты крепления затянуты
соответствующим образом, используйте шприц
a Для
э т о г о у с т а н о в и т е отверстие
для удаления масла, которое может остаться в
уравновешивающего вала в с б о р е (1
7)
крепежных отверстиях уравновешивающего
вертикально.
вала в сборе в блоке цилиндров.
a Не продувайте сжатым воздухом маслопровод
a Установите уравновешивающий вал в сборе.
(18) , чтобы исключить попадание загрязнений.
a Затяните в указанном п о р я д к е требуемым
моментом и доверните на требуемый угол
болты крепления уравновешивающего вала
в сборе (15 Нм + 38˚ ± 6).
101771
a Поворачивайте вал в направлении стрелки, пока
не с т а н е т возможно вставить шестигранный
ключ на 4 мм в отверстие балансира (17) .
a Убедитесь, что коленчатый вал установлен в
верхнюю мертвую точку с помощью (Mot.
1536).
10A-115
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
101774
101775
a Установите измерительный прибор (2 0)
(Mot.
a Установите приспособление фиксации осевого
1660) со стороны приводного вала. Установите
зазора (Mot. 1660) на уравновешивающий вал в
приспособление
(2
0) г о р и з о н т а л ь н о ,
сборе.
одновременно устанавливая набор щупов (21) ,
затем зафиксируйте приспособление с помощью
стопорного болта (22) .
a Снимите набор щупов.
101776
a У с т а н о в и т е приспособление ф и к с а ц и и
радиального зазора
(Mot.
1660)
на
уравновешивающий вал сначала затянув болт
крепления (19) .
a Затягивайте болт крепления (19) , пока о н не
зафиксируется, затем ослабьте болт (19)
приблизительно на 45˚.
10A-116
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
101777
124491
a
a Нажмите на кнопку
« ON/OFF (ВКЛ./ВЫКЛ.) »
индикатора.
Примечание:
a Поверните рычаг стойки индикатора вверх (24) ,
Имеютс я два диаметра к о н ц а приводного
чтобы совместить нижний « V » -образный паз
вала:
12 мм или
14 мм. Для установки
(25) рычага с указателем (26) .
измерительного прибора на конце 14 м м
привод н о г о ва л а , снимите р азъ е м (23) с
a Не сдвигая рычаг, обнулите индикатор кнопкой
прибора.
« ORIGIN (НАЧАЛО) » .
a Нанесите несмываемым карандашом:
- метку на к р ы ш к у коренного подшипника
коленчатого вала,
-6 меток через 60 ˚ н а опорной поверхности
маховика.
a Установите индикатор н а измерительный
прибор.
a Снимите фиксатор ВМТ (Mot. 1536).
a Определение т о л щ и н ы регулировочных
подкладок
101781
a Потяните рычаг (24) вниз, пока неподвижный
указатель (26) не выровняется с верхней частью
(27) рычага.
10A-117
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
a Очистите прокладки.
a Чтобы убедиться, что болты крепления затянуты
соответствующим образом, используйте шприц
для удаления масла, которое может остаться в
крепежных отверстиях уравновешивающего
вала в сборе в блоке цилиндров.
a Убедитесь,
ч т о коленчатый
вал
и
уравновешивающий в а л в с б о р е надежно
заблокированы.
101782
a Осторожно поднимайте рычаг (24) назад, пока
неподвижный указатель (26) не выровняется с
отметкой рычага (28) .
a Запишите значение, показываемое индикатором.
a Разблокируйте измерительный прибор.
a Поверните коленчатый в а л в направлении
вращения на
60˚ от опорной поверхности
маховика.
101769
a Установите измерительный прибор (Mot. 1660)
a Установите выбранные прокладки.
горизонтально, одновременно устанавливая
набор щупов, затем зафиксируйте прибор.
a Выполните замер зазора между зубьями.
a Повторите предыдущие операции для каждых
60˚ н а опорной поверхности маховика п о
окружности коленчатого вала.
a Используйте наименьшее из полученных
значений для определения нужной толщины
регулировочных п р о к л а д о к п о следующей
таблице:
a Снимите измерительный прибор (Mot. 1660).
a Установите коленчатый вал в верхнюю
мертвую точку с помощью фиксатора (Mot.
1536).
a Установите уравновешивающий вал в сборе с
помощью шестигранного ключа 4 мм.
a Снятие уравновешивающего вала в сборе.
a Снимите откалиброванные прокладки 2,22 мм.
a Очистите контактные т о ч к и на узле
уравновешивающего вала и блоке цилиндров.
10A-118
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Кривошипно-шатунный механизм: Установка:
10A
G9U - G9T
6
2
5
3
1
4
101770
a Затяните в указанном порядке требуемым
моментом и доверните на требуемый угол
н о в ы е б о л т ы к р е п л е н и я
уравновешивающего вала в сборе (15 Нм +
38˚ ± 6).
a Снимите фиксатор (Mot. 1660), фиксатор ВМТ
(Mot. 1536) и шестигранный ключ 4 мм.
10A-119
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
Необходимые приспособления и
Необходимые приспособления и
специнструментНеобходимые
специнструментНеобходимые
приспособления и
приспособления и
специнструментНеобходимые
специнструментНеобходимые
приспособления и специнструмент
приспособления и специнструмент
Mot. 1541
Приспособление
для
Mot. 1561
Оправк а для запрессовки
установки маслоотражателя
сальник а промежуточного
на з убчат ы й шкив
вала №1
коленчатого вала
Mot. 1628
Комплект из 3 оправок для
Mot. 1018
Ключ д л я пробки сливного
установки сальников из
отве р с т и я с квадратом
8
эластомеров.
мм.
Mot. 1488
Приспособление
для
Mot. 1834
Оправк а для запрессовки
установки к р ы ш е к
заднего
сальника
распределительных в а лов
коленчатого вала
диаметром 43 мм.
Mot. 1536
Фиксатор ВМТ.
Mot. 1503
Приспособление
для
установки заглушки крышки
Mot. 1665
Фиксатор маховика
головки блока цилиндров.
Mot. 1431
Фиксатор маховика.
Mot. 1560
Оправк а для запрессовки
переднего
сальника
Emb. 1604
Приспособление
для
коленчатого вала.
с жатия лепестков нажимной
пружины сцепления для
Необходимое оборудованиеНеобходимое
регулировки у стройства
оборудование
автоматической
компенсации износа.
Ключ для пробки сливного отверстия
Emb. 1780
Набор о п р а вок д л я
центрирования
ведомых
Моменты затяжкиm
дисков сцепления.
болт
крепления
35 Нм
Emb. 1761
Комплект д л я с н я т и я и
направляющей трубки
установки
кожуха
маслоизмерительного
сцепления.
щупа
Mot. 582-01
Фиксатор маховика.
болты
крепления
10 Нм
Mot. 1542
Приспособление
для
внутренней к р ы ш к и
установки ш т и фтов в оси
привода Г РМ 7, 18, 5,
промежуточных шестерен
14,
10,
3,
16,
20,
12(предварительная
Mot. 1540
Приспособление
для
затяжка)
выравнивания з убьев
шестерни д л я выборки
болты
крепления
30 Нм
зазора.
внутренней к р ы ш к и
привода ГРМ 1 и 2
Mot. 1539
Приспособление
для
блокировки промежуточной
болты
крепления
12 Нм
шестерни.
внутренней к р ы ш к и
привода ГРМ 3, 4, 5, 6,
Mot. 1538
Приспособление
для
7, 8, 9, 10, 11, 12, 13,
блокировки шестерни ТНВД
14, 15, 16, 17, 18, 19,
20, 21
10A-120
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
Моменты затяжкиm
Моменты затяжкиm
болты
крепления
5 Нм
болт
крепления
25 Нм + 30˚ ±
под д о н а картера
промежуточной
двигателя
шестерни №2
(предварительная
затяжка)
новый болт крепления
50 Нм + 90˚ ±
шкива к оленчатого
болты
крепления
9 Нм
вала
под д о н а картера
двигателя
I - ОБОРУДОВАНИЕ, НЕОБХОДИМОЕ ДЛЯ
болты
крепления
25 Нм + 50˚ ±
РЕМОНТА
двухмассового
a - Динамометрический ключ,
маховика
с
демпфером
- Приспособление для угловой затяжки,
- Динамометрический ключ "момент и угол",
новых б о л тов
12 Нм
крепления к ожуха
-
Квадратный вороток на
8 мм для
сцепления
динамометрического ключа,
- Пистолет для картриджей
с
силиконовой
болты
крепления
20 Нм + 45˚ ±
прокладкой,
маховика
- Бронзовая выколотка,
болт
крепления
25 Нм + 35˚ ±
промежуточной
- Щипцы для стопорных колец,
шестерни №1
- Защитные перчатки.
гайку крепления шкива
90 Нм
ТНВД
шестерню водяного
40 Нм
насоса
болты
крепления
11 Нм
крышки
шестеренчатой
передачи 10, 4, 8, 7,
1 2 ,
2
(предварительная
затяжка)
болты
крепления
25 Нм
крышки
шестеренчатой
передачи 13, 14, 15
болты
крепления
11 Нм
крышки
шестеренчатой
передачи 1, 2, 3, 4, 5,
6, 7, 8, 9, 10, 11, 12
10A-121
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
II - УКАЗАНИЯ ПО РЕМОНТУ
- Прокладка патрубка о т в о д а охлаждающей
жидкости из охладителя масляного фильтра,
a
- Прокладка
трубопровода
подвода
ВАЖНОЕ ЗАМЕЧАНИЕ!
охлаждающей жидкости в блок цилиндров,
Эта о п е р а ц и я выполняетс я в защитных
- Прокладка д а т ч и к а положения и частоты
перчатках.
вращения коленчатого вала.
a Применяемые материалы
ВНИМАНИЕ!
- СУПЕРЭФФЕКТИВНЫЙ Р А С Т В О Р И Т Е Л Ь
Привало ч н ы е поверх н о с т и должны быть
Д Л Я ПРИВАЛОЧНЫХ ПЛОСКОСТЕЙ (см.
чистыми, с у х и м и и не замасленными (не
Двигатель: Д е т а л и и материалы для
оставляйте следов от пальцев).
ремонта) ,
- СРЕДСТВО ОЧИСТКИ ПОВЕРХНОСТЕЙ (см.
Двигатель: Д е т а л и и материалы для
ВНИМАНИЕ!
ремонта) ,
Нанесение с л и ш ко м большого количества
- СИЛИКОНОВЫЙ ГЕРМЕТИК-ПРОКЛАДКА (см.
герметика может стать причиной е го
Двигатель: Д е т а л и и материалы для
выжимания наружу при затяжки крепления
ремонта) .
деталей. П о п а д а н и е г ерметика
в
охлаждающую ж и д ко с т ь может п р и вести к
повреждению некоторых узлов и агрегатов
(двигателя, радиатора и т. д.).
ВНИМАНИЕ!
Примите меры п о з а щ и те масляной
магистрали, чтобы посторонние частицы не
попали в каналы подвода масла в головку
блока.
Несоблюдение этого указ а н и я может
привести к закупорке каналов подвода масла
и с тать причиной быстрого и з н о с а
распределительного вала.
III - ДЕТАЛИ И МАТЕРИАЛЫ ДЛЯ РЕМОНТА
a Детали, подлежащие обязательной замене:
- Заглушки усилителя блока цилиндров,
- Прокладка маслоприемника масляного насоса,
- Прокладка сливной пробки,
-Держатель заднего сальника коленчатого вала
(со стороны маховика),
- болты крепления маховика двигателя,
- Прокладка м е ж д у блоком ц и л и н д р о в и
масляным фильтром,
- Прокладка крышки масляного фильтра,
- Фильтрующий элемент масляного фильтра,
- Прокладка патрубка подвода охлаждающей
жидкости в охладитель масляного фильтра,
10A-122
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
IV - СБОРКА БЛОКА ЦИЛИНДРОВ
G9T, и 600 или 605 или 606 или 607 или 645 или
При замене дефлектора шестерни масляного
702 или 703 или 706 или 707 или 712 или 742
насоса
или 743
101767
a Установите:
- масляный насос в сборе с маслоуспокоителем,
- звездочка привода масляного насоса в сборе с
приводной цепью масляного насоса.
19649
a Установите дефлектор шестерни масляного
насоса с помощью (Mot. 1541).
10A-123
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
G9T, и 710 или 720 или 722 или 750 - G9U
G9T - G9U, и 720 или 724 или 730 или 750 или
754
16046
128477
a Установите маслоуспокоитель.
a Установите:
- новую прокладку в гнездо направляющей
трубки маслоизмерительного щупа,
- направляющую трубку маслоизмерительного
щупа ,
- маслоизмерительный щуп.
G9T, и 600 или 605 или 606 или 607 или 645
a Затяните требуемым моментом болт крепления
направляющей трубки маслоизмерительного
щупа (35 Нм).
16047
a Установите:
- масляный насос,
- звездочка привода масляного насоса в сборе с
приводной цепью масляного насоса (1) .
10A-124
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
G9T, и
720 или
722 или
750, и СИСТЕМА
ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ САЛОНА, и БЕЗ
ОТБОРА МОЩНОСТИ НА ДВИГАТЕЛЕ - G9U, и
СИСТЕМА О ТОПЛЕНИЯ И В Е Н Т И Л Я Ц И И
САЛОНА, и БЕЗ ОТБОРА МОЩНОСТИ НА
ДВИГАТЕЛЕ
128718
a Установите:
- новую прокладку водомасляного охладителя,
- водомасляный охладитель (2) ,
- новую прокладку на датчик уровня масла,
- датчик уровня масла..
128717
a Установите многофункциональный кронштейн.
a Затяните в указанном порядке болты крепления
многофункционального кронштейна.
10A-125
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
G9T, и
720 или
722 или
750, и СИСТЕМА
G9T, и 600 или 605 или 606 или 607 или 645 или
КОНДИЦИОНИРОВАНИЯ ВОЗДУ Х А , и С
702 или 703 или 706 или 707 или 710 или 712
ОТБОРОМ МОЩНОСТИ НА ДВИГАТЕЛЕ - G9U,
или
742 и л и
743,
и
СИСТЕМА
и
СИСТЕМА
КОНДИЦИОНИРОВАНИЯ
КОНДИЦИОНИРОВАНИЯ ВОЗДУХА
ВОЗДУХА, и С О Т БОРОМ МОЩНОСТИ Н А
ДВИГАТЕЛЕ
16028
a Установите многофункциональный кронштейн.
120266
a Затяните в указанном порядке болты крепления
a Установите многофункциональный кронштейн.
многофункционального кронштейна.
a Затяните в указанном порядке болты крепления
многофункционального кронштейна.
a Очистите привалочные поверхности внутренней
крышки привода ГРМ и головок блока цилиндров
с помощью СУПЕРЭФФЕКТИВНОГО
ОЧИСТИТЕЛЯ ПРИВАЛОЧНЫХ
ПОВЕРХНОСТЕЙ :
- нанесите
с р е д с т в о на
привалочные
поверхности,
- подождите о к о л о д е с я т и м и н у т , пока не
растворятся прилипшие остатки прокладки,
- удалите остатки деревянным шпателем.
a Обезжирьте
п р и в а л о ч н ы е поверхности
внутренней крышки привода Г Р М и головок
блока ц и л и н д р о в ОЧИСТИТЕЛЕМ
ПОВЕРХНОСТЕЙ и чистой ветошью.
10A-126
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U

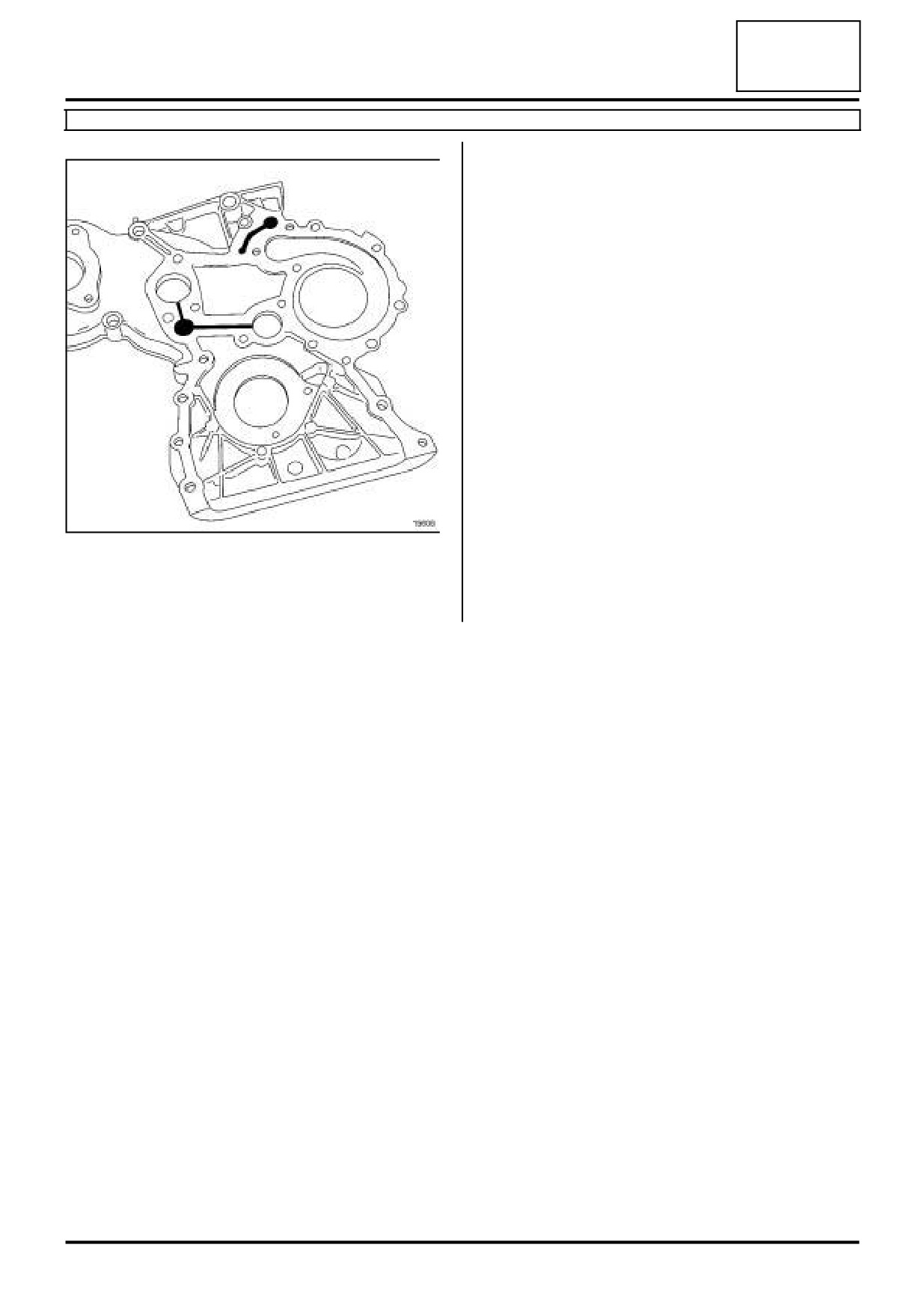

19608
a Убедитесь, что маслопровод не заблокирован.
a Установите новую прокладку внутренней крышки
привода ГРМ.
10A-127
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
16026-1
a Заверните, не затягивая, болты крепления
внутренней крышки привода ГРМ.
a Затяните требуемым моментом в указанном
порядке:
- болты крепления внутренней крышки
привода Г Р М 7, 18, 5, 14, 10, 3,
16,
20,
12(предварительная затяжка) (10 Нм),
- болты крепления внутренней крышки
привода ГРМ 1 и 2 (30 Нм),
- болты крепления внутренней крышки
привода ГРМ 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14,
15, 16, 17, 18, 19, 20, 21 (12 Нм).
19609
a Нанесите С И Л И К О Н О В Ы Й Г Е Р М Е Т И К -
ПРОКЛАДКУ на (1) .
10A-128
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
16029
128812
a Установите новую прокладку поддона картера
a Установите п р о б к у с л и в н о г о отверстия в
двигателя.
поддоне картера двигателя с помощью (Mot.
1018) Ключ для пробки сливного отверстия
a Заверните, не затягивая, болты крепления
поддона картера двигателя.
a Затяните требуемым моментом в указанном
G9U, и 630 или 632 или 650
порядке:
- болты к р е п л е н и я п о д д о н а к а р т е р а
двигателя (предварительная затяжка) (5 Нм),
- болты к р е п л е н и я п о д д о н а к а р т е р а
двигателя (9 Нм).
128719
a Установите:
- новую прокладку ТНВД,
- на ТНВД.
10A-129
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
G9T, и 600 или 605 или 606 или 607 или 645 или
G9T, и 600 или 605 или 606 или 607 или 645 или
702 или 703 или 706 или 707 или 712 или 720
702 или 703 или 706 или 707 или 712 или 742
или 722 или 742 или 743 или 750 - G9U, и 720
или 743 или 750
или 724 или 730 или 750 или 754
102520
20051
a Установите задний кронштейн крепления ТНВД.
a Установите:
a Затяните в указанном порядке болты крепления
- новую прокладку ТНВД,
заднего кронштейна ТНВД.
- на ТНВД.
10A-130
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
G9T, и 710
G9T, и 702 или 703 или 706 или 707 или 710 или
712 или 720 или 722 или 742 или 743 или 750 -
G9U, и 720 или 724 или 730 или 750 или 754
16031
16030
a Установите:
a Установите корпус диффузора.
- новую прокладку ТНВД,
- на ТНВД.
17947
a Установите задний кронштейн ТНВД (1) .
10A-131
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
a
G9T, и 600 или 605 или 606 или 607 или 645 -
Примечание:
G9U, и 630 или 632 или 650
Никогда не смазывайте посадоч н о е место
сальник а на к оленчатом в а л е со стороны
маховика. Д е тали должны б ы т ь чистыми и
сухими.
128725
20257
a У эластомерного сальника рабочая кромка (3)
плоская; кроме того, он имеет защитное кольцо
(4) , которое также используется при установке
сальника на двигатель.
128724
a Заверните, не затягивая, болты крепления блока
рециркуляции отработавших газов (2) .
a Установите трубопровод отвода топлива защиты
топливораспределительной рампы.
10A-132
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
122303
122299
a Установите новый сальник н а установочную
a Установите толкатель.
втулку
(5
) приспособления
(Mot.
1834)
(расположите рабочую кромку (3) со стороны
блока цилиндров).
122300
a Установите:
122298
- шайбу (7) ,
a Установите установочную втулку вместе с
- гайку (8) .
сальником на коленчатый вал.
a Заверните гайку до соприкосновения нажимного
a Затяните болты (6) установочной втулки.
колпака с блоком цилиндров.
a Снимите:
- гайку,
- шайбу,
- толкатель,
10A-133
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
- болты установочной втулки,
- центрирующий элемент.
G9T, и 600 или 606 или 702 или 706 или 710 или
712 или 742 - G9U, и 730
a Проверните коленчатый вал по часовой стрелке
(если смотреть с о с т о р о н ы п р и в о д а Г Р М),
нажимая при этом на фиксатор ВМТ, (Mot. 1536)
до положения, соответствующего установке фаз
газораспределения.
a Установите маховик или ведущий диск.
14567
a Установите приспособление (Mot. 1431).
a Затяните требуемым моментом и доверните на
указанный
угол б о л т ы к р е п л е н и я
двухмассового маховика с демпфером (25 Нм
103087
+ 50˚ ± 6˚).
a Установите штифт маховика (Mot. 1665).
a
Примечание:
При н а л и ч и и с и с темы а втоматической
выборки з азора сожмите лепестки нажимной
пружины кожуха с цепления с п о м о щ ь ю
приспособления (Emb. 1604).
10A-134
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
20754
20756
a Зажмите основание приспособления (Emb. 1604)
a Заверните гайку до отказа.
в тиски.
20757
a Установите щипцы для стопорных колец в точке
(7) .
20755
a Установите:
- кожух сцепления на основание,
- упорный шарикоподшипник,
- гайку.
10A-135
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
20759
a Сожмите пружину.
a Ослабьте затяжку гайки (при сжатых пружинах).
a Снимите с кожуха сцепления усилие сжатия.
111076
a Отцентрируйте к о ж у х сцепления с помощью
(Emb. 1780).
a Установите кожух сцепления.
a Постепенно заверните:
- три болта крепления (Emb. 1761),
- шесть новых болтов крепления кожуха
сцепления.
a Затяните требуемым моментом шесть новых
болтов крепления кожуха сцепления (12 Нм).
a Снимите приспособление (Emb. 1761).
a Постепенно затяните оставшиеся три новых
болта.
a Затяните требуемым м о м е н т о м т р и н о в ы х
болта крепления кожуха сцепления (12 Нм).
a Снимите приспособление (Emb. 1780).
20758
a Снимите кожух сцепления с нажимным диском в
сборе с цоколя (при этом убедитесь, что
пружины сжаты).
a Обезжирьте поверхность маховика под ведомый
диск сцепления.
a Очистьте шлицы первичного в а л а коробки
передач.
a Установите коробку передач без применения
смазки.
a Установите ведомый диск сцепления (сторона
ступицы с меньшим диаметром должна быть
обращена к маховику).
10A-136
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
G9T, и 720 или 722 или 750 - G9U
128768
a Установите кожух сцепления.
128766
a Равномерно заверните в перекрестном порядке
a Установите маховик.
болты крепления кожуха сцепления.
a Установите приспособление (Mot. 1431).
a Снимите приспособление (Emb. 1780).
a Затяните требуемым моментом болты
крепления маховика (20 Нм + 45˚ ± 6˚).
G9T, и 605 или 607 или 645 или 702 или 703 или
707 или 743
a Установите приспособление (Mot. 582-01).
128767
a Отцентрируйте в е д о м ы й д и с к с помощью
оправки (Emb. 1780).
10A-137
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
G9T, и 600 или 605 или 606 или 607 или 645 или
702 или 703 или 707 или 710 или 712 или 742
или 743
22863
a Установите ведущий диск.
128803
a Снимите штифт маховика (Mot. 1665).
a Заверните болты крепления промежуточной
опоры вала привода колеса (7) .
10A-138
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
G9T, и 720 или 722 или 750 - G9U
104090
a Установите держатель датчика положения
коленчатого вала двигателя.
128720
a Заверните болты крепления промежуточной
a Нажмите на фиксатор (8) , чтобы установить (9)
опоры вала привода колеса.
датчик положения коленчатого вала.
Примечание:
Штифты п р о м ежуточного
вала
устанавливаются с помощью (Mot. 1542).
Установите штифт промежуточного вала № 1
19617
a Зажмите основание приспособления (Mot. 1542)
в тиски.
10A-139
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
19618
a Установите промежуточный вал № 1.
Примечание:
Гнездо штифта (10) должно быть направлено
19620
лицевой стороной вверх, а шлицы вала (11)
a С помощью молотка стучите по выколотке, пока
должны соответствовать выступам основания.
она не соприкоснется с основанием.
Установите штифт промежуточного вала №2
19613
a Зажмите основание приспособления (Mot. 1542)
в тиски.
19619
a Установите штифт в отверстие основания (12) .
10A-140
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
19614
a Установите промежуточный вал №2.
Примечание:
Гнездо штифта (13) должно быть направлено
19616
лицевой стороной вверх, а шлицы вала (14)
a С помощью молотка стучите по выколотке, пока
должны соответствовать выступам основания.
она не соприкоснется с основанием.
19615
19607
a Установите штифт в отверстие основания (15) .
a Установите:
- промежуточный вал №1 (16) , установив штифт
в паз (17) ,
- промежуточный вал №2 (18) , установив штифт
в паз (19) ,
- упорные шайбы (20) .
10A-141
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
a ЗАМЕНА ШЕСТЕРЕН ВЫБОРКИ ЗАЗОРА
Примечание:
Замена п р о м ежуточной ш е с терни
№1 и
шестерни ТНВД выполняется с помощью
(Mot. 1540).
Примечание:
При замене промежуточной шестерни №1
(только) или промежуточной шестерни №2
(только), всегда заменяйте обе шестерни в
указанных случаях:
- Двигатель G9T 710 до номера C 064517,
- Все модели двигателя G9T 720,
- Двигатель G9T 722 до номера C 012789,
- Двигатель G9U 720 до номера C 012204.
16026
a Установите:
a Процедура замены промежуточной шестерни
- новая прокладка водяного насоса,
№ 1:
- водяной насос (20) .
20201
15849
a Установите приспособление (Mot. 1540) в тиски.
a Установите:
a Установите рычаги (21) и (22) :
- новые прокладки на отводящий трубопровод
водяного насоса,
- для рычага (21) установите штифт
(23) в
канавку (2 4)
, затем затяните гайку-барашек
- отводящий трубопровод водяного насоса.
(25) ,
- для рычага (22) установите штифт
(26) в
канавку (2 7)
, затем затяните гайку-барашек
(28) .
10A-142
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
20202
20203
a Снимите два кронштейна (Mot. 1539).
a Установите н о в у ю промежуточную шестерню
a Установите промежуточную шестерню №1 в
№1, фиксируя ее с помощью болта крепления
установочную втулку (29) .
(30) и зубчатого участка (31) .
a Затяните болт крепления и его шайбы в (30) ,
a Убедитесь, что штифты (23) и (26) установлены
чтобы шестерня н е выскальзывала из
правильно в середине пазов (24) и (27) рычагов
установочной втулки.
(21) и (22) .
a Нажмите н а зубчатый участок в направлении
стрелки (31) , чтобы шестерня не вращалась,
затем зафиксируйте е е с п о м о щ ь ю гайки-
барашка (32) .
a Снимите (Mot. 1539), поочередно удерживая
рычаг (2 2)
,
затем (2 1) , ч т о б ы с н я т ь
приспособление и н е допустить резкого
разжатия автоматического устройства выборки
зазора шестерни.
a Снимите промежуточную шестерню №1.
20204
a Поверните рычаг (21) в направлении стрелки,
чтобы выровнять з у б ь я верхнего фланца с
зубьями ступицы.
a Вставьте (Mot. 1539) на уровне зубьев нижнего
фланца.
10A-143
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
20205
20206
a Поверните рычаг (22) в направлении стрелки,
a Установите рычаг (21) , чтобы установить штифт
чтобы выровнять зубья ступицы с зубьями
(23) в канавке (24)
, затем затяните гайку-
нижнего фланца.
барашек (25) .
a Нажимайте на (Mot. 1539), пока приспособление
не зафиксируется на верхнем фланце.
a Снимите промежуточную шестерню №1. с (Mot.
1540)
a Установите кронштейны приспособления (Mot.
1539).
a Процедура замены шкива ТНВД:
10A-144
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
20207-1
20208
a Установите шкив ТНВД на установочную втулку,
a Установите новый шкив ТНВД, фиксируя его с
затем затяните болт крепления (30) и его шайбу,
помощью б о л т а крепления (3 0) и зубчатого
чтобы воспрепятствовать выскальзыванию
участка (31) .
шкива из установочной втулки.
a Убедитесь, ч т о штифт (2
3) у с т а н о в л е н
a Нажмите н а зубчатый участок в направлении
правильно в середине паза (24) рычага (21) .
стрелки (31) , чтобы шестерня не вращалась,
затем зафиксируйте зубчатый участок (3 1) с
помощью гайки-барашка (32) .
a Снимите (Mot. 1538), удерживая рычаги, чтобы
вынуть приспособление и не допустить резкого
разжатия автоматического устройства выборки
зазора шестерни.
20207
a Поверните рычаг (21) в направлении стрелки,
чтобы выровнять з у б ь я верхнего фланца с
зубьями ступицы.
a Затяните (Mot. 1538), пока он не зафиксируется.
a Снимите шкив ТНВД с приспособления (Mot.
1540).
10A-145
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
19606-2
19606-1
a
a Установите промежуточную шестерню №1 с
(Mot. 1539).
Примечание:
Болт крепления промежуточной шестерни №2
a Снимите приспособление (Mot. 1539).
не должен быть затянут, чтобы обеспечить
a Затяните требуемым моментом и доверните на
возможность у становки
прокладки
указанный
угол
б о л т крепления
промежуточной шестерни.
промежуточной шестерни №1 (25 Нм + 35˚ ±
a Установите:
6˚).
- зубчатый шкив коленчатого вала (33) .
- шпонку (34) , которая должна быть повернута
лицевой поверхность вверх в вертикальной оси
двигателя,
- промежуточную шестерню № 2, не затягивая
болт крепления (35) .
103766
a Установите шкив ТНВД с (Mot. 1538), выровняв
отметки (36) и (37) .
a Снимите приспособление (Mot. 1538).
10A-146
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
17932-1
17932-2
a Установите:
a Установите прокладку крышки шестеренчатой
передачи.
- гайку крепления шестерни ТНВД,
- шестерню водяного насоса.
a Затяните требуемым моментом:
- гайку крепления шкива ТНВД (90 Нм),
- шестерню водяного насоса (40 Нм).
a Очистите привалочные поверхности внутренней
крышки привода ГРМ и крышки шестеренчатой
передачи с помощью СУПЕРЭФФЕКТИВНОГО
ОЧИСТИТЕЛЯ ПРИВАЛОЧНЫХ
ПОВЕРХНОСТЕЙ :
- нанесите
с р е д с т в о на
привалочные
поверхности,
- подождите о к о л о д е с я т и м и н у т , пока не
растворятся прилипшие остатки прокладки,
- удалите остатки деревянным шпателем.
a О б е з ж и р ь т е п р и в а л о ч н ы е поверхности
внутренней крышки привода ГРМ и крышки
шестеренчатой передачи ОЧИСТИТЕЛЕМ
17932-4
ПОВЕРХНОСТЕЙ и чистой ветошью.
a Затяните требуемым моментом:
- болты крепления крышки шестеренчатой
передачи 10, 4, 8, 7, 12, 2 (предварительная
затяжка) (11 Нм),
- болты крепления крышки шестеренчатой
передачи 13, 14, 15 (25 Нм),
- болты крепления крышки шестеренчатой
передачи 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12 (11
Нм).
10A-147
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
a У С Т А Н О В К А ПРОКЛАДКИ
ПРОМЕЖУТОЧНОГО ВАЛА №2 И ПРОКЛАДКИ
КОЛЕНЧАТОГО В А Л А СО СТОРОНЫ
ПРИВОДА ГРМ
Примечание:
Двигатель может быть оснащен двумя типами
разных прокладок.
20257
a У нового эластомерного сальника рабочая
кромка (4 2) плоская; кроме т о г о , он имеет
защитное к о л ь ц о
(43)
,
которое также
используется п р и у с т а н о в к е с а л ь н и к а на
двигатель.
a Установка прокладки на промежуточный вал
№ 2:
20256
a Старый эластомерный сальник имеет пружину
(40) и V-образную рабочую кромку (41) .
Примечание:
Не смазывайте посадочные поверхности под
сальник, д е тали должны быть чистыми и
сухими.
18689
a Отверните б о л т крепления промежуточной
шестерни №2 (44) .
10A-148
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
18689-1
18689-3
a Заверните резьбовой стержень (Mot. 1561) на
a Установите крышку (45) и гайку крепления (46) ,
промежуточном вале №.2.
установив резьбовое отверстие (47) г а й к и
крепления
(Mot.
1561) п о направлению к
наружной части двигателя.
18689-2
a Для
с т а р о г о сальника
установите
предохранительную втулку, отметка B с (Mot.
1628), с прокладкой на промежуточном вале.
a Для н о в о г о
с а л ь н и к а установите
предохранительную втулку с сальником на
промежуточном вале, стараясь не касаться
сальника руками.
10A-149
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
18689-4
18689-6
a Снимите:
- гайку,
- сетку,
- защитную втулку,
- резьбовой стержень.
18689-5
a Заверните гайку до соприкосновения крышки с
корпусом шестерни.
18689-7
a Установите н о в ы й б о л т к р е п л е н и я
промежуточной шестерни №2.
a Затяните требуемым моментом и доверните на
указанный
угол
б о л т крепления
промежуточной шестерни №2 (25 Нм + 30˚ ±
6˚).
10A-150
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
17932-3
17950-3
a Установите новую крышку промежуточной
a Установите заглушку на шкив ТНВД с помощью
шестерни №2 с помощью (Mot. 1488).
(Mot. 1503).
a Установка сальника коленчатого в а л а со
стороны ГРМ:
14926
a Сделайте лыску с размерами (X) = 17 мм и (Y) =
40 мм на (Mot. 1503).
18690
a Заверните резьбовой стержень приспособления
(Mot. 1560) в коленчатый вал.
10A-151
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
18690-1
18690-3
a
a Установите колпак (50) и гайку (51) (направив
резьбу
(52) гайки в сторону о т двигателя)
Примечание:
приспособления (Mot. 1560).
Установите з а щ и т н у ю канавку
(48)
в
положение напротив шпонки зубчатого шкива
коленчатого вала (49) .
a Для н о в о г о
с а л ь н и к а установите
предохранительную втулку с сальником на
коленчатом вале, стараясь не касаться сальника
руками.
a Для
с т а р о г о сальника
установите
предохранительную втулку, отметка С с (Mot.
1628), с сальником на коленчатом вале.
10A-152
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
18690-4
128721
a Установите:
- прокладку д а т ч и к а
положения
распределительного вала,
- датчик
(53) положения распределительного
вала.
18690-5
a Заверните гайку до соприкосновения крышки с
корпусом шестерни.
a Снимите:
- гайку,
- сетку,
- защитную втулку,
128476
- резьбовой стержень.
a Установите шкив коленчатого вала.
a Затяните требуемым моментом и доверните на
требуемый угол новый болт крепления шкива
коленчатого вала (50 Нм + 90˚ ± 6˚).
10A-153
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
G9T, и 600 или 606 или 702 или 706 или 710 или
G9T, и СИСТЕМА КОНДИЦИОНИРОВАНИЯ
712 или 720 или 722 или 742 или 750 - G9U
ВОЗДУХА
-
G9U,
и
СИСТЕМА
КОНДИЦИОНИРОВАНИЯ ВОЗДУХА
a Снимите приспособление (Mot. 1431).
G9T, и 605 или 607 или 645 или 703 или 707 или
743
a Снимите приспособление (Mot. 582-01).
G9T, и С ОТБОРОМ МОЩНОСТ И НА
ДВИГАТЕЛЕ - G9U, и С ОТБОРОМ МОЩНОСТИ
НА ДВИГАТЕЛЕ
15850-5
a Установите к о м п р е с с о р климатической
установки.
128731
a Установите холостой шкив.
15850-6
a Установите генератор.
10A-154
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
Блок цилиндров: Сборка
10A
G9T - G9U
15850
a Установите:
- насос гидроусилителя рулевого управления,
- шкивнасоса
гидроусилителя рулевого
управления.
15853
a Установите:
- подкос, соединяющий многофункциональный
кронштейн и блок диффузора,
- установочные втулки головки блока цилиндров.
10A-155
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
ГРМ - головка блока цилиндров: Установка
10A
G9T - G9U
Необходимые приспособления и
Моменты затяжкиm
специнструментНеобходимые
приспособления и
полый болт крепления
16 Нм
специнструментНеобходимые
подводящего
приспособления и специнструмент
маслопровода
турбокомпрессора
Mot. 1566
Ключ д л я с н я т и я
топливопроводов высокого
штуцер подводящего
20 Нм
давления.
маслопровода
турбокомпрессора
Mot. 1746
Смещенный к люч для
затяжки
штуцеров
болты
крепления
12 Н·м
топливопроводов ТНВД.
отводящего
маслопровода
Mot. 1562
Оправк а для запрессовки
турбокомпрессора
сальник а
распределительного вала.
полый болт крепления
20 Нм
подводящего
Mot. 1534
Приспособление
для
маслопровода
блокировки
турбокомпрессора
распределительного вала
впускных клапанов.
штуцер подводящего
20 Нм
маслопровода
Mot. 1537
Приспособление
для
турбокомпрессора
блокировки
распределительного вала
болты
крепления
12 Нм
выпускных клапанов.
отводящего
маслопровода
Mot. 1536
Фиксатор ВМТ.
полый болт крепления
16 Нм
подводящего
маслопровода
Моменты затяжкиm
турбокомпрессора
болты
крепления
30 Н·м
штуцер подводящего
23 Нм
головки
блока
маслопровода
цилиндров
турбокомпрессора
болты
крепления
300˚ ±
болты
крепления
25 Нм
головки
блока
блока рециркуляции
цилиндров
отработавших газов на
головке
блоке
болты
крепления
12 Нм
цилиндров
крышек подшипников
распределительного
болты
крепления
25 Нм
вала 1 и 6
жесткого трубопровода
рециркуляции ОГ н а
болты
крепления
10 Нм
головке
блока
крышек подшипников
цилиндров
распределительного
вала 2, 3, 4 и 5
шпильки крепления
2 Нм
форсунки
болты крепления осей
13 Нм
коромысел
гайку
крепления
6 Нм
фланца форсунки со
болты
крепления
12 Нм
стороны привода ГРМ
отводящего
маслопровода к
турбокомпрессору
10A-156
ДВИГАТЕЛЬ В СБОРЕ И НИЖНЯЯ ЧАСТЬ ДВИГАТЕЛЯ
ГРМ - головка блока цилиндров: Установка
10A
G9T - G9U
Моменты затяжкиm
Моменты затяжкиm
гайку
крепления
6 Нм
болт крепления оси
30 Н·м
фланца форсунки с о
обводного ролика
стороны маховика
болт
крепления
25 Нм
гайку
крепления
360˚ ± 30˚
натяжного ролика
форсунки со стороны
маховика
болты
крепления
10 Нм
зубчат ы х шкивов
гайки
крепления
37 Нм
распределительных
топливопровода
валов в п ускных и
высокого
давления
выпускных клапанов
между
топливораспределител
болт
крепления
25 Нм
ьной
рампой
и
натяжного ролика
форсункой со стороны
болты
крепления
10 Нм
рампы
зубчатого
шкива
гайки
крепления
25 Нм
распределительного
топливопровода
вала
высокого
давления
заглушку
отверстия
22 Нм
между
под фиксатор ВМТ
топливораспределител
ьной
рампой
и
болты
крепления
30 Нм
форсунками с
о
верхней к р ы ш к и
сто р о н ы форсунок
привода ГРМ
(предварительная
затяжка)
I - ОБОРУДОВАНИЕ, НЕОБХОДИМОЕ ДЛЯ
гайку
крепления
25 Нм
УСТАНОВКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ
топливопровода
высокого
давления
a
между ТНВД и рампой
- Д и н а м о м е т р и ч е с к и й ключ
(или
со сто р о н ы ТНВД
динамометрический ключ
+ гаечный ключ с
(предварительная
повернутым зевом),
затяжка)
- Пистолет для картриджей с силиконовой
гайку
крепления
37 Нм
прокладкой.
топливопровода
- Защитные перчатки.
высокого
давления
между ТНВД и рампой
со стороны рампы
(предварительная
затяжка)
гайку
крепления
27 Нм
топливопровода
высокого
давления
между ТНВД и рампой
со стороны ТНВД
гайку
крепления
27 Нм
топливопровода
высокого
давления
меж д у р а м п о й и
форсунками с
о
стороны форсунок
10A-157















содержание      ..      1      2      3      ..
