Тепловоз ТЭМ18ДМ. Инструкция по эксплуатации (2009 год)

507

отключить тумблеры Т2 и Т3;

отключить питание БАВ (тумблер Т1) и автотрансформатора.

При

обнаружении

неисправностей

БАВ

его

работоспособность

восстанавливается согласно п. 2.4.3.

Работоспособность переходного комплекта ЗИП восстанавливается в

локомотивном депо путем замены отказавшего элемента.

4.4 Нормы расхода материалов
Нормы расхода материалов, необходимых для выполнения работ по

техническому обслуживанию, приведены в таблице 5.

Таблица 5

Наименование

применяемого

материала

Обозначение
стандарта на

применяемый

материал

Норма

расхода

в год

1. Спирт этиловый
ректификованный
технический

ГОСТ 18300

0,1 кг

2. Марля
медицинская

ГОСТ 9412

1 м

3. Замша
техническая

ГОСТ 3717

0,4 м

4.Молотковая эмаль
МЛ-165

ГОСТ 12034

0,1 кг

Нефрас

С-50/170

ГОСТ 8505

0,1 кг

508

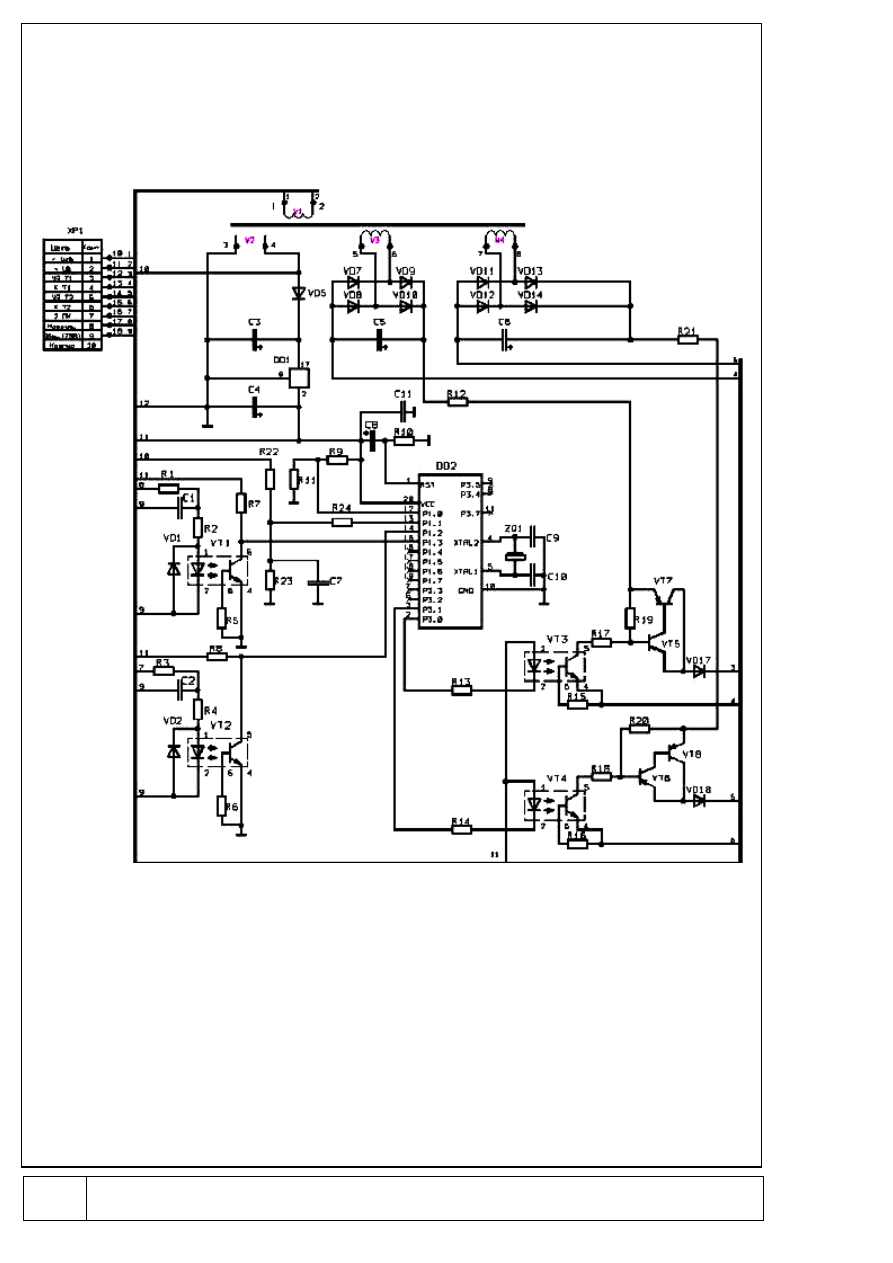

Цепь

~ Uc

~ U

св

УЭ Т1

К Т1

УЭ Т2

К Т2

ПК

Нагруз.

Общ.
(75

В)

БАВ

XP1

~220 B

XS1

VD2

VD1

VD4

VD3

ХS1 - розетка РША ВПБ-20;
R1, R2

– нагрузочные резисторы С2-33Н-2-10 Ом;

Т – автотрансформатор АОСН-4-220-82-УXЛ4;
Т1 – тумблер МТ3;
Т2, Т3 – тумблеры МТ1;
VD

1…VD4 – диоды КД 202Р.

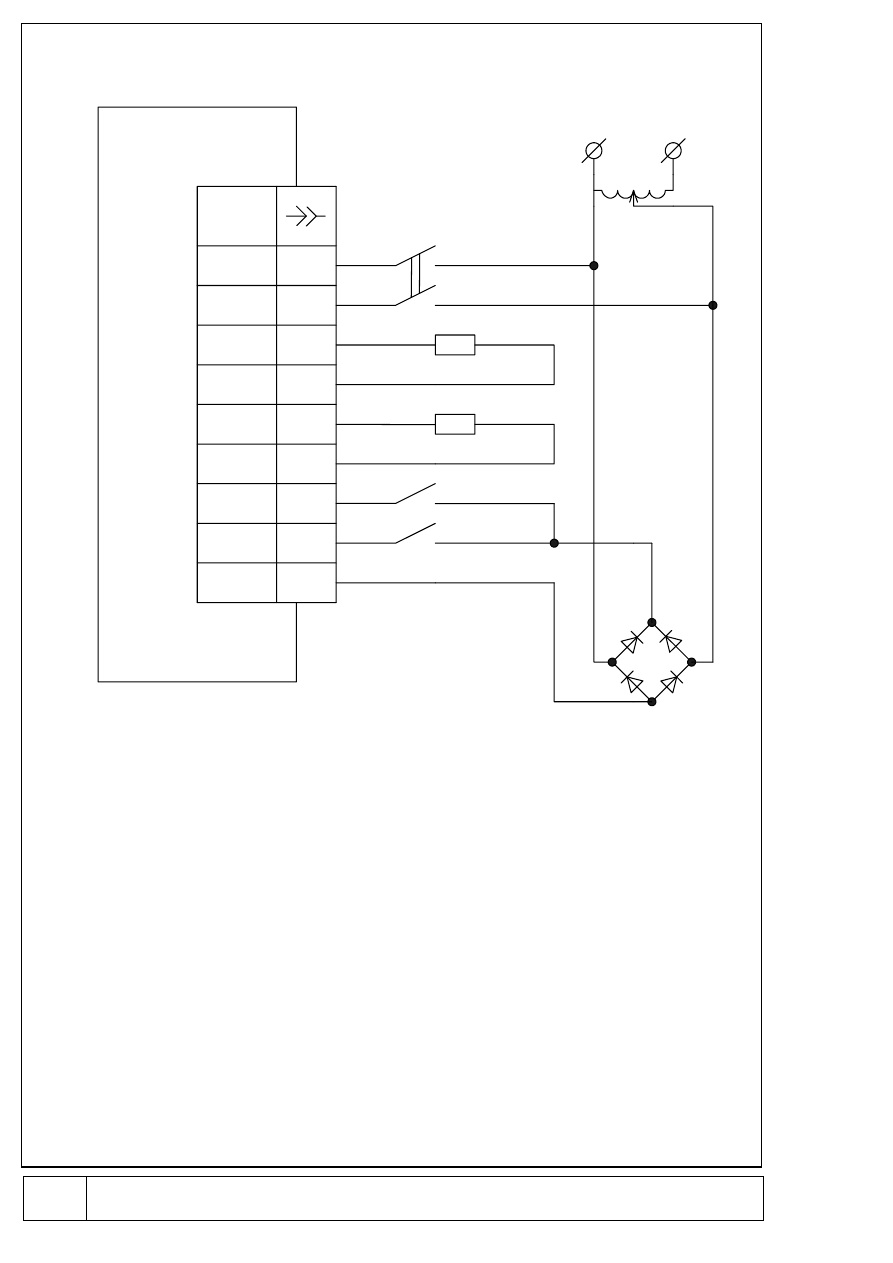

Рисунок 5– Схема проверки функционирования БАВ

509

5 Консервация и переконсервация

5.1 Консервация БАВ
Консервацию БАВ проводят согласно ГОСТ 23216. Консервация должна

обеспечить защиту БАВ от коррозии на срок хранения. Консервации смазками
подлежат контактные поверхности мест внешних подключений БАВ, таблички.

Консервация должна производиться в помещении при температуре не ниже

15ºС и относительной влажности не выше 70%. Резкие колебания температуры
при консервации не допускаются, т.к. это может вызвать конденсацию влаги на
консервируемой поверхности.

Поверхности,

подлежащие

консервации,

обезжирить

технической

салфеткой, смоченной нефрасом С-50/170 ГОСТ 8505, бензином Б70 ГОСТ 1012,
уайт-спиритом ГОСТ 3134 или другим растворителем, их заменяющим.
Подготовленная поверхность должна быть чистой, сухой, без пятен, следов
ржавчины, грязи, жира. Для консервации применять смазку пушечную ПВК ГОСТ
19537 или другую, ее заменяющую.

Смазку наносят на консервируемую поверхность в расплавленном

состоянии, с помощью кисти в два слоя крест-накрест. Толщина смазки должна
составлять не менее 0,5 мм. Срок консервации – один год хранения.

5.2 Расконсервация и переконсервация БАВ
По истечении срока консервации БАВ должен быть подвергнут

переконсервации.  Переконсервации  подлежат  все  ранее  законсервированные
детали.  При  расконсервации  необходимо  стереть  ветошью  пыль  и  загрязненную
консервационную  смазку  со  всех  частей,  после  этого  протереть  ветошью,
смоченную нефрасом С-50/170 или другими растворителем, его заменяющим.

6 Маркировка и пломбирование

6.1 Маркировка БАВ
БАВ имеет маркировку по ГОСТ 26118 с указанием:
-

товарного знака предприятия-изготовителя;

условного обозначения изделия;

порядкового номера изделия;

массы изделия;

степени защиты;

обозначения технических условий;

месяца и года выпуска.

Качество маркировки по ГОСТ 18620.
6.2 Маркировка тары
Маркировка транспортной тары соответствует ГОСТ 14192 и содержит:
-

основные надписи:

а) наименование грузополучателя;
б) наименование пункта назначения;
-

дополнительные надписи:

а) наименование грузоотправителя;
б) наименование пункта отправления;
-

информационные надписи;

а) масса брутто, нетто в кг;
б) габаритные размеры грузового места.

6.3 Транспортная тара
Транспортная тара должна быть опломбирована пломбами. Концы ниток

или проволоки должны выходить из пломбы не менее чем на 15 мм, оттиск клейма
должен быть четким.

510

Упаковка

7.1 БАВ имеет транспортную упаковку по ГОСТ 26118 для условий

транспортирования С по ГОСТ 23216 тип для внутренних перевозок.

Вариант сочетания упаковывания по ГОСТ 26118:

ВУ

ТФ



где: ТФ-2- вариант транспортной упаковки;

ВУ-II- вариант внутренней упаковки.

7.2 Подвергшийся консервации БАВ помещают в упаковочный ящик.

Эксплуатационная документация с упаковочным листом, завернутые в
оберточную бумагу по ГОСТ 8273 и перевязанные шпагатом, должны быть
уложены в полиэтиленовый чехол со сварным швом и помещены в транспортную
тару.

8 Хранение

Условия хранения БАВ по группе 2С ГОСТ 15150 в неотапливаемых

закрытых или других помещениях с естественной вентиляцией, без искусственно
регулируемых климатических условий, где колебания температуры и влажности
воздуха существенно меньше, чем на открытом воздухе (например, каменные,
бетонные,

металлические

теплоизоляцией

другие

хранилища),

расположенные  в  любых  макроклиматических  районах  с  умеренным  и  холодным
климатом  при  температуре  окружающей  среды  от  минус  50°С  до  плюс  50°С  и
относительной  влажности  до  90%  при  температуре  плюс  25°С  и  среднегодовой
влажности 80% при температуре плюс 15°С.

БАВ должен храниться в упаковочной таре изготовителя.
Срок хранения БАВ с переконсервацией - 3 года.
Срок хранения БАВ без переконсервацией - 1 года
Срок хранения БАВ, не подвергнутых консервации, - 6 месяцев.

9 Транспортирование

БАВ должен быть рассчитан на условия транспортировки по группе С

ГОСТ 23216 автомобильным или железнодорожным транспортом, в том числе, в
части воздействия климатических факторов - по группе условий хранения 5 ГОСТ
15150 в районы с умеренным и холодным климатом. Допускается
транспортирование воздушным транспортом в герметичных отапливаемых
отсеках.

10 Утилизация

Ввиду отсутствия в БАВ экологически опасных материалов, по окончании

эксплуатации БАВ кожух, составные элементы и узлы, изготовленные из черных и
цветных металлов, могут быть использованы по усмотрению заказчика.

511

Приложение А

(обязательное)

Ссылочные нормативные документы

Таблица А.1

Наименование нормативного документа

№ пункта

ГОСТ  15150-69  Машины,  приборы  и  другие  технические  изделия.
Исполнение  для  различных  климатических  районов.  Категории,
условия  эксплуатации,  хранения  и  транспортирования  в  части
воздействия климатических факторов внешней среды.

1.1.2, 1.2.4,

ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в
части стойкости к механическим внешним воздействующим факторам.

1.1.2

ГОСТ 26118-84 Преобразователи электроэнергии полупроводниковые
мощностью 5 кВт. и выше. Маркировка, упаковка, транспортирование
и хранение.

6.1, 7.1

ГОСТ 18620-86 Изделия электротехнические. Маркировка.

6.1

ГОСТ 14192-96 Маркировка грузов.

6.2

ГОСТ

23216-78

Изделия

электротехнические.

Хранение,

транспортирование, консервация, упаковка.

5.1, 7.1, 9

ГОСТ 19537-83 Смазка пушечная. Технические условия.

5.1

ГОСТ 8273-75 Бумага оберточная. Технические условия.

7.2

ГОСТ 2933-83 Аппараты электрические низковольтные. Методы
испытаний.

2.3.2

ГОСТ 18300-87 Спирт этиловый ректификованный технический.
Технические условия.

4.4

ГОСТ 9412-93 Марля медицинская. Общие технические условия.

4.4

ГОСТ 3717-84 Замша. Технические условия.

4.4

ГОСТ 12034-77 Эмали марок МЛ-165, МЛ-165 ПМ и МС-160.
Технические условия.

4.3.3,

ГОСТ 8505-80 Нефрас-С 50/170. Технические условия.

3.1, 4.4, 5.1

ГОСТ 1012-72 Бензины авиационные. Технические условия.

5.1

ГОСТ 3134-78 Уайт-спирит. Технические условия.

5.1

«Правила технической эксплуатации электроустановок
потребителей»,4-е издание Ростов-на-Дону, 2006г.

2.2, 3.2

«Правила устройства электроустановок», 7- издание, М; «НЦ ЭНАС»,
2006г.

2.2, 3.2

513

Приложение В

(обязательное)

Перечень приборов и оборудования,

необходимых для проверки и испытаний БАВ

Таблица В.1

Наименование

Кол.

Тип, ТУ

Основные требования,

характеристики

Мегомметр

М4100/3

Выходное напряжение

500В, погрешность
измерения Rизм 20%

Осциллограф

«Tektronix»

х лучевой

Резистор

С2-33Н-2-10 Ом

ОЖО.467.173 ТУ

Автотрансформатор

АОСН-4-220-82-

УXЛ4

ТУ16-671.025-84

Тумблер

МТ3

АГО.360.207.ТУ

Тумблер

МТ1

АГО.360.207.ТУ

Диод

КД 202Р

УЖ3.362.036 ТУ

Технологическая заглушка на
внешний разъем БАВ

Розетка РША

ВПБ-20

Примечание - Допускается использование приборов и оборудования,

отличных от указанных в таблице, обеспечивающих измерение параметров и
установку воздействующих факторов с погрешностью не хуже заданной.

514

СОДЕРЖАНИЕ

ТОМ 1

Книга 1

Техническое описание ТЭМ18ДМ РЭ

Книга 2

Инструкция по эксплуатации ТЭМ18ДМ РЭ1

Книга 3

Инструкция по техническому обслуживанию и текущему ремонту
ТЭМ18ДМ РЭ2

Книга 4
Схема электрическая принципиальная.

ТЭМ18ДМ РЭ3

ТОМ 2
Книга 5

Основное и вспомогательное комплектующее оборудование
ТЭМ18ДМ РЭ4

Раздел I Дизель-генератор 1-ПДГ4Д

Раздел II Турбокомпрессор ТК30

Раздел III Компрессоры воздушные КТ6 и КТ7

Раздел IV Установка пожарной сигнализации для тягового

подвижного состава УПС–ТПС

Раздел V Тормозное оборудование. Кран машиниста 395М-3

Раздел VI Тормозное оборудование.

Клапан электропневматического экстренного
торможения для дистанционного управления типа 266-1

Раздел VII Тормозное оборудование. Кран вспомогательного

тормоза локомотива 254-1

Раздел VIII Тормозное оборудование. Устройство блокировки

тормозов 367А

Раздел IX Тормозное оборудование. Воздухораспределитель 483А

Раздел X Автоматический гребнесмазыватель АГС8.ТЭМ18ДМ

Раздел XI Кресло машиниста КЛ-7500М.0-02

Раздел XII Подставка «Параллелограмм» ПП.27.Т-0

ТОМ 3
Книга 6

Вспомогательное комплектующее оборудование.
Электрооборудование ТЭМ18ДМ РЭ5

Раздел I Генератор постоянного тока тягового типа ГП-321

1 Описание и работа

1.1 Назначение генератора

1.2 Технические характеристики

1.3 Устройство и работа

1.4 Маркировка

1.5 Упаковка

2 Использование по назначению

2.1 Подготовка генератора к использованию

2.2 Использование генератора

3 Техническое обслуживание

3.1 Виды технического обслуживания

3.2 Периодичность технического обслуживания

3.3 Демонтаж и монтаж

3.4 Порядок технического обслуживания генератора

515

3.5 Консервация и расконсервация

3.6 Правила хранения

3.7 Транспортирование

Приложение А Карта смазки

Приложение Б Нормы допусков, износов и контролируемых величин в
эксплуатации

Приложение В Альбом чертежей и схем генератора

Приложение Г (рекомендуемое) Средства измерения и инструмент,
предназначенные для контроля и выполнения работ по техническому
обслуживанию и текущим ремонтам генератора

Раздел II Тяговый электродвигатель постоянного тока с

принудительной вентиляцией типа ЭДУ-133П

1 Описание и работа двигателя

1.1 Назначение двигателя

1.2 Технические характеристики

1.3 Состав двигателя

1.4 Устройство и работа

1.4.1 Двигатель

1.4.2 Магнитная система

1.4.3 Якорь

1.5 Средства измерения, инструменты и принадлежности

1.6 Маркировка

1.7 Упаковка

2 Использование по назначению

2.1 Эксплуатационные ограничения

2.2 Подготовка двигателя к использованию

2.3 Использование двигателя

3 Ресурс, срок службы и гарантии изготовителя (поставщика)

4 Техническое обслуживание

4.1

Общие указания

4.2 Меры безопасности

4.3 Порядок технического обслуживания двигателя

4.3.1 Техническое обслуживание ТО-1

4.3.

2 Техническое обслуживание ТО-2

4.4 Консервация (расконсервация, переконсервация)

4.4.1 Консервация

4.4.2 Расконсенвация

4.4.3 Переконсервация

5 Ремонт двигателя

5.1 Общие указания

5.2 Меры безопасности

5.3 Перечень обязательных работ при ремонте

5.3.1 Текущий ремонт

5.3.2 Средний ремонт СР

5.3.3 Порядок разборки и сборки двигателя

6 Хранение

7 Транспортирование

Приложение А (обязательное) Двигатель постоянного тока тяговый
универсальный ЭДУ-133

Приложение Б (обязательное) Перечень, приборов, инструмента и
принадлежностей

Приложение В (обязательное) Карта смазки двигателя

516

Приложение Г (обязательное) Нормы допусков, износов и
контролируемых величин в эксплуатации

Приложение Д Сведения о содержании драгоценных материалов

Раздел III Тяговые электродвигатели постоянного тока типа ЭД118А,

ЭД118Б

1 Описание и работа

1.1 Назначение электродвигателя

1.2 Технические характеристики

1.3 Устройство и работа

1.4 Маркировка

1.5 Упаковка

2 Использование по назначению

2.1 Подготовка электродвигателя к использованию

2.2 Использование электродвигателя

102

3 Техническое обслуживание

102

3.1 Виды и периодичность технического обслуживания
и текущих ремонтов

102

3.2 Требования безопасности

102

3.3 Демонтаж и монтаж

102

3.4 Порядок технического обслуживания

104

3.5 Консервация и расконсервация

111

3.6 Правила хранения

112

3.7 Транспортирование

113

Приложение А Карта смазки электродвигателя

114

Приложение Б Нормы допусков, износов и контролируемых величин в
эксплуатации

115

Приложение В Средства измерения и инструмент, предназначенные
для контроля и выполнения работ по техническому обслуживанию и
текущим ремонтам

118

Раздел IV Возбудитель синхронный однофазный ВСТ 26-3300

119

Введение

119

1 Описание и работа возбудителя

119

1.1 Назначение возбудителя

119

1.2 Технические характеристики

120

1.3 Состав возбудителя

120

1.4 Устройство и работа

120

1.5 Средства измерения, инструмент и принадлежности

123

1.6 Маркировка

123

1.7 Упаковка

123

2 Использование по назначению

123

2.1 Эксплуатационные ограничения

123

2.2 Требования к месту монтажа возбудителя на тепловозе

124

2.3 Подготовка возбудителя к использованию

124

2.4 Установка возбудителя на тепловозе

124

2.5 Использование возбудителя

126

3 Техническое обслуживание

129

3.1 Общие указания

129

3.2 Меры безопасности

130

3.3 Порядок технического обслуживания возбудителя

130

3.4 Консервация (расконсервация, переконсервация)

131

4 Текущий ремонт

131

4.1 Общие указания

131

517

4.2 Меры безопасности

133

4.3 Перечень обязательных работ при ремонте возбудителя

134

5 Хранение и транспортирование

143

Приложение А Возбудитель синхронный однофазный

144

Приложение Б Принципиальная электрическая схема

145

Приложение В Перечень инструмента и принадлежностей

146

Приложение Г Карта смазки возбудителя

147

Приложение Д Нормы допусков и износов

148

Раздел V Батареи аккумуляторные свинцовые типов 32ТН-450 ТМ,

48ТН-450 ТМ и секция аккумуляторов 2ТН-450 ТМ

151

1. Введение

151

2. Назначение

151

3. Технические данные

151

4. Устройство батарей

152

5. Контрольно-измерительные приборы, инструменты
и принадлежности

153

6. Маркирование, тара и упаковка

153

7. Указание мер безопасности

154

8. Подготовка к работе и приведение батарей в рабочее состояние

154

9. Эксплуатация батарей

158

9.1. Установка новой батареи на тепловоз

158

9.2. Порядок работы батареи на тепловозе

158

10. Проверка технического состояния батарей

159

10.1. Контроль за работающей батареей при эксплуатации

159

10.2. Уход за неработающей батареей, приведенной
в рабочее состояние

160

10.3. Лечебные циклы.

160

11. Возможные неисправности аккумуляторов
и методы их устранения

161

12. Правила хранения сухой батареи

162

13. Транспортирование

163

ПРИЛОЖЕНИЕ А Ведомость цветных металлов, содержащихся
в батареях 32ТН-450 ТМ и 48ТН-450

164

ПРИЛОЖЕНИЕ Б Габаритные, присоединительные размеры
и масса секций

165

ПРИЛОЖЕНИЕ В Приспособление для подъема и монтажа
секции аккумуляторов 2ТН-450 ТМ

166

ПРИЛОЖЕНИЕ Г Схемы монтажа секции 2ТН-450ТМ для батареи
48ТН-450ТМ и 32ТН-450ТМ (справочное приложение)

167

Раздел VI Панели с предохранителями типа ПП

169

1 Описание и работа

170

1.1 Назначение панели с предохранителем

170

1.2 Технические характеристики

170

1.3 Устройство и работа.

170

1.4 Маркировка

171

1.5 Упаковка

171

2 Использование по назначению

174

2.1 Подготовка панели с предохранителем к использованию.

174

2.2 Использование панели с предохранителем.

174

3 Техническое обслуживание

174

3.1 Виды технического обслуживания и текущего ремонта

174

518

3.2 Периодичность технического обслуживания

174

3.3 Демонтаж и монтаж

174

3.4 Порядок технического обслуживания панели с предохранителем

174

3.5 Консервация и расконсервация

177

3.6 Правила хранения

177

3.7 Транспортирование

177

Раздел VII Реле времени РВ

179

1.Введение

179

2. Назначение

179

3. Технические данные

182

4. Устройство и работа реле.

182

5. Маркирование и пломбирование.

183

6. Указания мер безопасности.

183

7. Порядок установки.

183

8 Возможные неисправности и способы их устранения.

183

9. Техническое обслуживание.

183

10. Правила хранения.

185

11. Транспортирование

. 185

Перечень элементов

186

Приложение А (обязательное) Реле времени РВ

189

Приложение Б Электрическая схема подключения реле времени РВ

190

Приложение В (обязательное)
Схема электрическая принципиальная реле времени РВ

191

Приложение Г (обязательное) Перечень приборов и оборудования,
необходимых для контроля реле РВ

192

Раздел VIII Резисторы типа РЛТ и ЛР

193

Введение

193

1 Описание и работа резисторов

193

1.1 Назначение

193

1.2 Характеристики

193

1.3

Устройство и работа.

196

1.4

Маркировка

196

1.5

Упаковка

197

2 Использование по назначению

197

2.1

Подготовка изделия к использованию

197

2.2

Возможные неисправности и способы их устранения

197

3 Техническое обслуживание

198

4 Хранение

198

5 Транспортирование

199

Приложение А (обязательное) Резисторы типа РЛТ

200

Резистор типа РЛ-9233П

201

Резистор типа РЛ-9236П

202

Приложение Б (обязательное) Принципиальные электрические
схемы резисторов

203

Приложение Г (обязательное) Перечень оборудования,
необходимого для контроля резисторов РЛТ и ЛР

204

Раздел IX Регулятор напряжения БРН-3В

205

1 Описание и работа

206

1.1 Назначение регулятора

206

1.2 Технические данные

206

1.3 Состав регулятора

206

519

1.4 Устройство и работа регулятора

206

1.4.1 Устройство и работа составных частей регулятора

211

1.4.2 Конструктивные особенности регулятора

212

1.5 Маркировка и пломбирование

217

1.6 Упаковка

217

2.Использование по назначению

218

2.1 Подготовка регулятора к использованию

218

2.2 Использование регулятора

218

3 Техническое обслуживание

223

1 Виды технического обслуживания

223

3.2 Периодичность технического обслуживаний

223

3.3 Демонтаж и монтаж

223

3.4 Порядок технического обслуживания

224

3.5 Консервация

225

4 Правила хранения

225

5 Транспортирование

225

Приложение А Средства измерения и инструмент, предназначенные
для контроля и выполнения работ по техническому обслуживанию и
текущим ремонтам регулятора

226

Раздел X Панель выпрямителей кремниевых ПВК-6011А

227

1 Описание и работа

227

1.1 Назначение панели

227

2 Технические данные

228

1.3. Состав панели

228

1.4 Устройство и работа панели

228

1.5 Маркировка

228

1.6 Упаковка

228

2 Использование по назначению

229

2.1 Подготовка панели к использованию

229

2.2 Использование панели

229

3 Техническое обслуживание

230

3.1 Виды технического обслуживания и текущих ремонтов

230

3.2 Периодичность технических обслуживаний

230

3.3 Перечень и объем работ технического обслуживания

230

3.4 Консервация

231

4 Правила хранения

231

5 Транспортирование

231

ПРИЛОЖЕНИЕ А (рекомендуемое) Средства измерения и инструмент,
предназначенные для контроля и выполнения работ по техническому
обслуживанию и текущим ремонтам панели

231

Раздел XI Контакторы электромагнитные серии МК 5 и МК 6

232

1 Назначение

233

2 Технические данные

234

3 Состав изделия

238

4 Устройство и работа контактора

238

5 Размещение и монтаж

243

6 Указание мер безопасности подготовка к работе

247

7 Измерение параметров, регулировка и настройка

247

8 Возможные неисправности и методы их устранения

248

9 Правила хранения и транспортирования

248

Приложение А (обязательное) Габаритные, установочные размеры и

249

520

масса контакторов

Раздел XII Контакторы серии МК

255

1 Назначение

255

2 Технические данные

257

3 Состав изделия

261

4 Устройство и работа контактор

262

5 Размещение и монтаж

263

6 Указания мер безопасности. Подготовка к работе

263

7 Измерение параметров, регулировка и настройка

264

8 Возможные неисправности и методы их устранения

265

9 Правила хранения и транспортирования

266

Приложение 1 Габаритные и установочные размеры контакторов МК

277

Приложение 2 Графики коммутационной износостойкости контакторов 279
Приложение 3 Обмоточные данные втягивающих катушек

282

Раздел XIII Реле промежуточные PЭ16 и РЭ16Т

283

1 Введение

283

2 Назначение

284

3 Технические данные

284

4 Устройство и работа

287

5 Указание мер безопасности

290

6 Подготовка к работе, монтаж и эксплуатация

290

7 Маркирование и упаковка

291

8 Транспортирование и правила хранения

291

9. Комплектность

291

Приложение 1 Габаритные и установочные размеры и масса реле

293

Приложение 1а Схема резервирования реле

294

Приложение 2 Схемы электрические принципиальные

295

Приложение 3 Схемы электрические принципиальные

295

Приложение 4 Схемы электрические принципиальные

298

Приложение 5 Схемы подключений реле

299

Раздел XIV Реле электромагнитные серии РПУ-3М

301

1. Назначение

301

2 Технические данные

301

3 Принцип работы. Конструкция

301

4. Размещение и монтаж

303

5 Указания по технике безопасности

304

6 Подготовка к работе

304

7 Техническое обслуживание

304

8 Характерные неисправности и методы их устранения

305

9 Упаковка, транспортирование и хранение

305

10 Комплект поставки

305

Раздел XV Контакторы электропневматические типа ПК-1146АУ3
(П1, П2) ПК-1218Л, У3 (Ш1, Ш2)

311

1 Описание и работа изделия

312

1.1 Назначение изделия

312

1.2 Технические характеристики

312

1.3 Устройство и работа

312

1.4 Средства измерения, инструмент и принадлежности

313

1.5 Маркировка

316

521

1.6 Упаковка

316

2 Использование по назначению

319

2.1 Эксплуатационные ограничения

319

2.2 Подготовка изделия к использованию

320

2.3 Использование изделия

322

3 Гарантии изготовителя

322

4 Виды и периодичность технического обслуживания и ремонтов

322

4.1 Виды и периодичность технического обслуживания и ремонтов

322

4.2 Характеристика видов технического обслуживания и ремонтов

322

5 Перечень работ при технических обслуживаниях и ремонтах

323

6 Порядок технического обслуживания и текущего ремонта контактора
и его составных частей

328

6.1 Разборка контакторов типа ПК-1000 Л

328

6.2 Сборка контакторов

330

6.3 Регулировка контакторов

331

6.4 Проверка контакторов после сборки

331

7 Консервация (расконсервация, переконсервация)

333

8 Хранение

334

9 Транспортирование

334

Приложение А (обязательное) Габаритные, установочные,
присоединительные размеры и масса контакторов

335

Приложение Б (обязательное) Перечень приборов, инструмента и
принадлежностей

337

Приложение В Карта смазки

338

Приложение Г ( обязательное ) Нормы допусков, износов и
контролируемых величин в эксплуатации

339

Раздел XVI Вентили электропневматические ВВ-32, ВВ-34, ВВ-1111,
ВВ-1113

341

Введение

341

1 Описание и работа

341

1.1 Назначение изделия

342

1.2 Основные параметры и характеристики

343

1.3 Состав, устройство и работа

346

2 Маркировка

346

3 Упаковка

346

4 Указание мер безопасности

346

5 Порядок установки

346

6 Возможные неисправности и методы их устранения

346

7 Транспортирование и хранение

347

8 Гарантийные обязательства

347

Приложение А. Габаритные чертежи вентилей

348

Раздел XVII Переключатели серии ППК-8000 Л

351

1 Описание и работа изделия

351

1.1 Назначение изделия

351

1.2 Технические характеристики

351

1.3 Устройство и работа

352

1.4 Средства измерения, инструмент и принадлежности

354

1.5 Маркировка

355

1.6 Упаковка

355

2 Использование по назначению

355

2.1 Эксплуатационные ограничения

355

522

2.2

Подготовка изделия к использованию

356

2.3 Использование изделия

358

3 Гарантии изготовителя

358

4 Виды и периодичность технического обслуживания и ремонтов

359

4.1 Виды технического обслуживания и ремонтов.

359

4.2 Характеристика видов технического обслуживания и ремонтов

359

5 Перечень работ при технических обслуживаниях и ремонтах

359

6 Порядок технического обслуживания и текущего ремонта
переключателей и их составных частей

365

6.1 Разборка переключателей

365

6.2 Сборка переключателей

366

6.3 Регулировка и испытание переключателей

366

7 Консервация (расконсервация, переконсервация)

368

8 Хранение

369

9 Транспортирование

369

Приложение А (обязательное) Габаритные, установочные,
присоединительные размеры и масса переключателя ППК-8023

370

Приложение Б (обязательное) Перечень приборов, инструмента и
принадлежностей

371

Приложение В (обязательное) Карта смазки

372

Приложение Г (обязательное) Нормы допусков, износов и
контролируемых величин в эксплуатации

373

Раздел XVIII Комплект электрооборудования для тепловоза с
бортовым энергоснабжением, унифицированными пультами
управления и электротормозом

375

1 Назначение

375

2 Технические характеристики

375

2.1.1 Состав изделия

375

2 Технические характеристики составных частей КЭ

376

2.3 Питание составных частей КЭ

377

3 Устройство и работа КЭ на тепловозе ТЭМ18Д

377

3.1 Регулирование напряжения бортовой сети и подзарядка
аккумуляторной батареи

377

3.2 Возбуждение тягового генератора

378

3.3 Ослабление поля

378

3.4

Защита от буксования

378

3.5 Электрический тормоз

378

3.6 Изменение характеристик электропередачи

379

4 Указание мер безопасности

379

5 Использование по назначению

380

6 Проверка технического состояния КЭ

380

Приложение А (обязательное) Бортовая подсистема диагностики

384

Раздел XIX Блок регулирования системы УСТА

397

1 Описание и работа

397

2 Использование по назначению

414

3 Техническое обслуживание

417

4 Текущий ремонт

433

5 Хранение

433

6 Транспортирование

433

Приложение А. Ссылочные нормативные документы

434

Приложение В. Габаритные размеры блока регулирования

435

Тепловоз ТЭМ18ДМ. Инструкция по эксплуатации (2009 год) - часть 82
