443

Результаты  проверки  блока  регулирования  появятся  на  экране  дисплея  в

окнах «Тест блока регулирования», приведенными на рисунках 4 и 5.

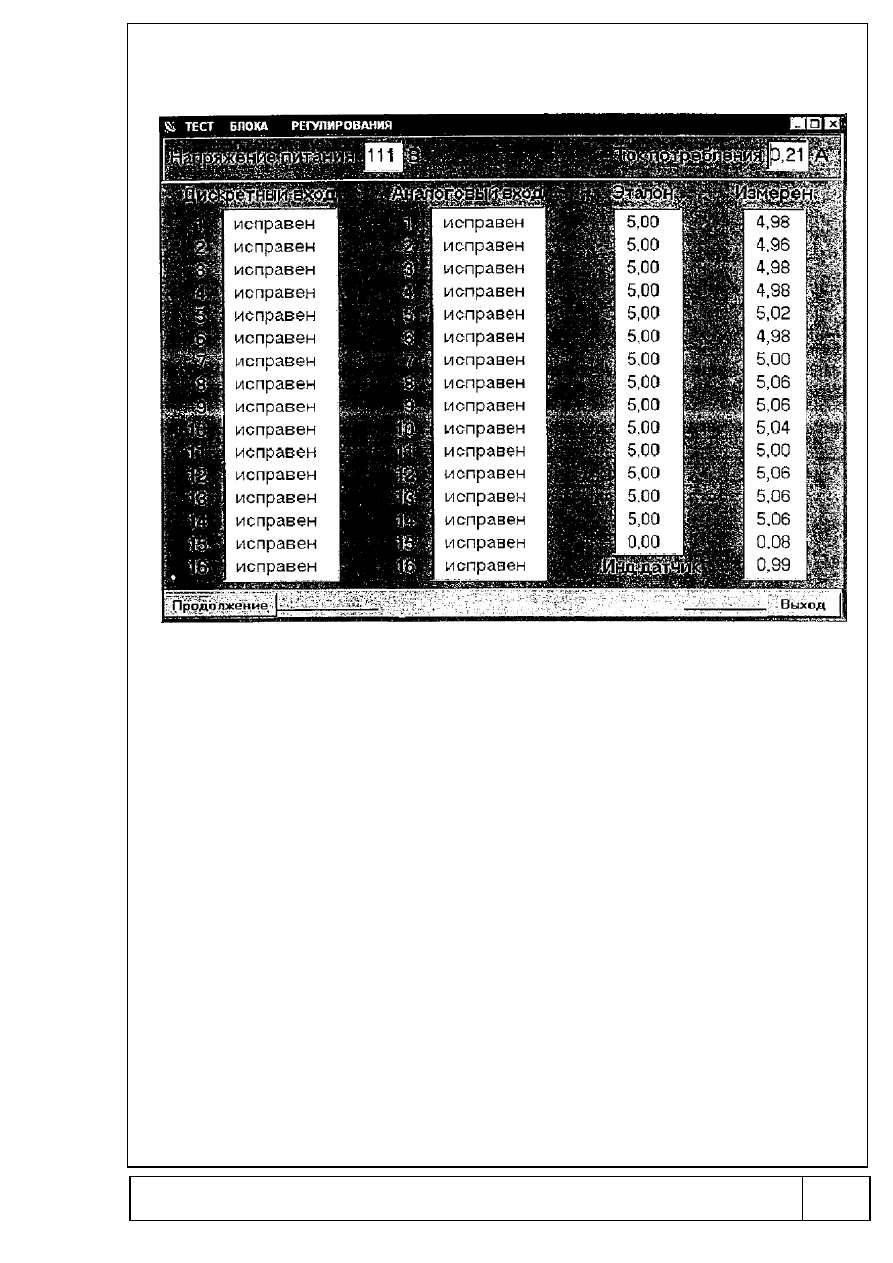

Рисунок 4 - Результаты автоматической проверки блока регулирования.




В  окнах  «Тест  блока  регулирования»  отображается  информация  о

состоянии  16  дискретных  входов,  16  аналоговых  входов,  напряжения  питания  и
тока потребления блока регулирования, приведенных на рисунке 4, информация о
состоянии  10  выходных  ключей,  двух  ключей  ШИМ,  двух  частотных  каналов,
напряжения питания датчиков, информация о состоянии Flash-памяти.

По формуле (1) вычислите потребляемую блоком регулирования мощность

Рпот.

Рпот. = Uпит. * Iпот. [Вт]

(1)









444

По  результатам  автоматического  тестирования  блока  регулирования  на

экран  дисплея  выводится  одно  из  сообщений:  «Блок  регулирования  исправен»
или «Блок регулирования неисправен», в соответствии с рисунком 5.

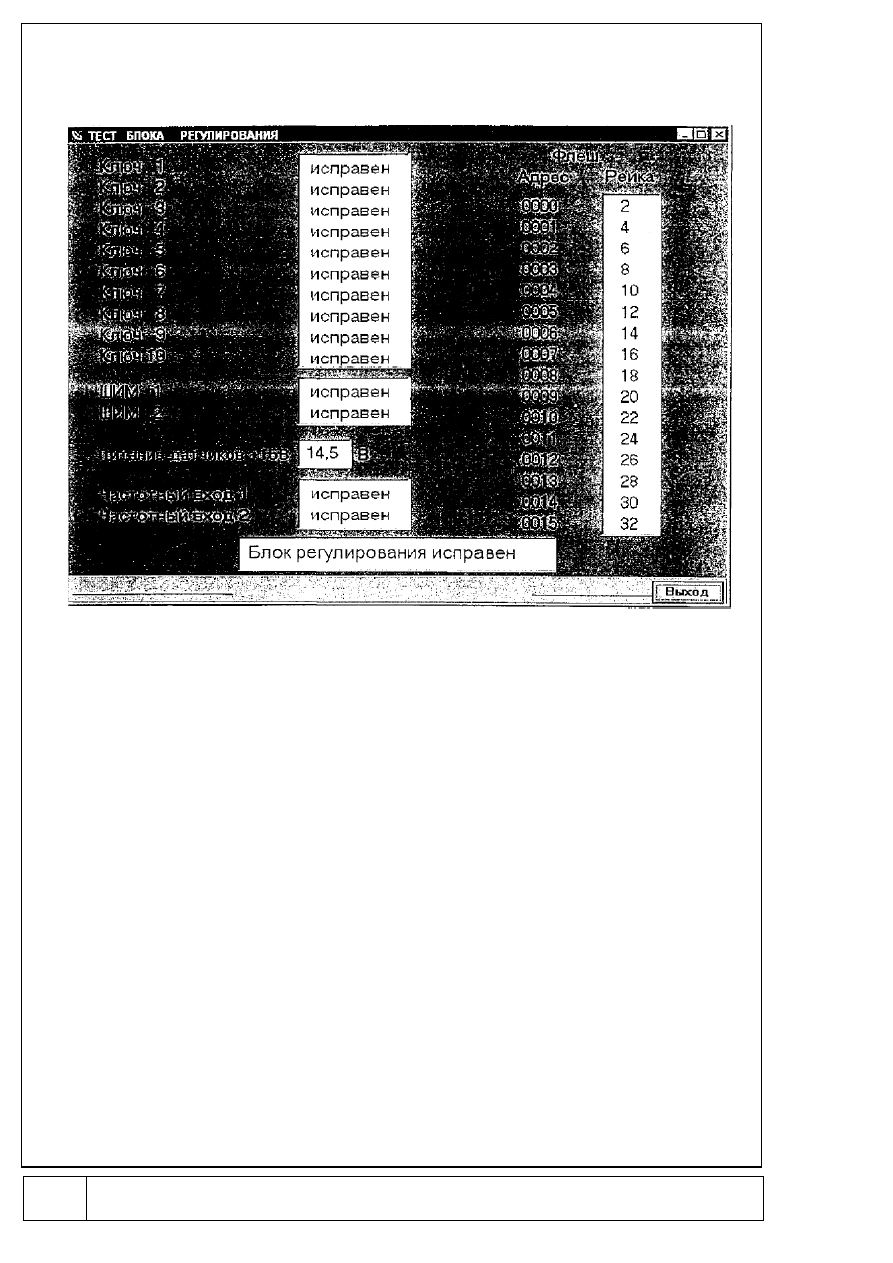

Рисунок 5 - Результаты автоматической проверки блока регулирования.




При сообщении «Блок регулирования исправен» необходимо выйти в главное

.меню,  выбрать  пункт  меню  «Протокол».  На  экране  дисплея  появится  протокол
проверки  блока  регулирования,  приведенный  на  рисунке  6.  В  протокол
необходимо ввести номер проверенного блока регулирования, фамилии, имена и
отчества проверяющего и принимающего блок регулирования. Вывести протокол
проверки  на  принтер.  Протокол  проверки  блока  регулирования  представлен  па
рисунке 7.







445

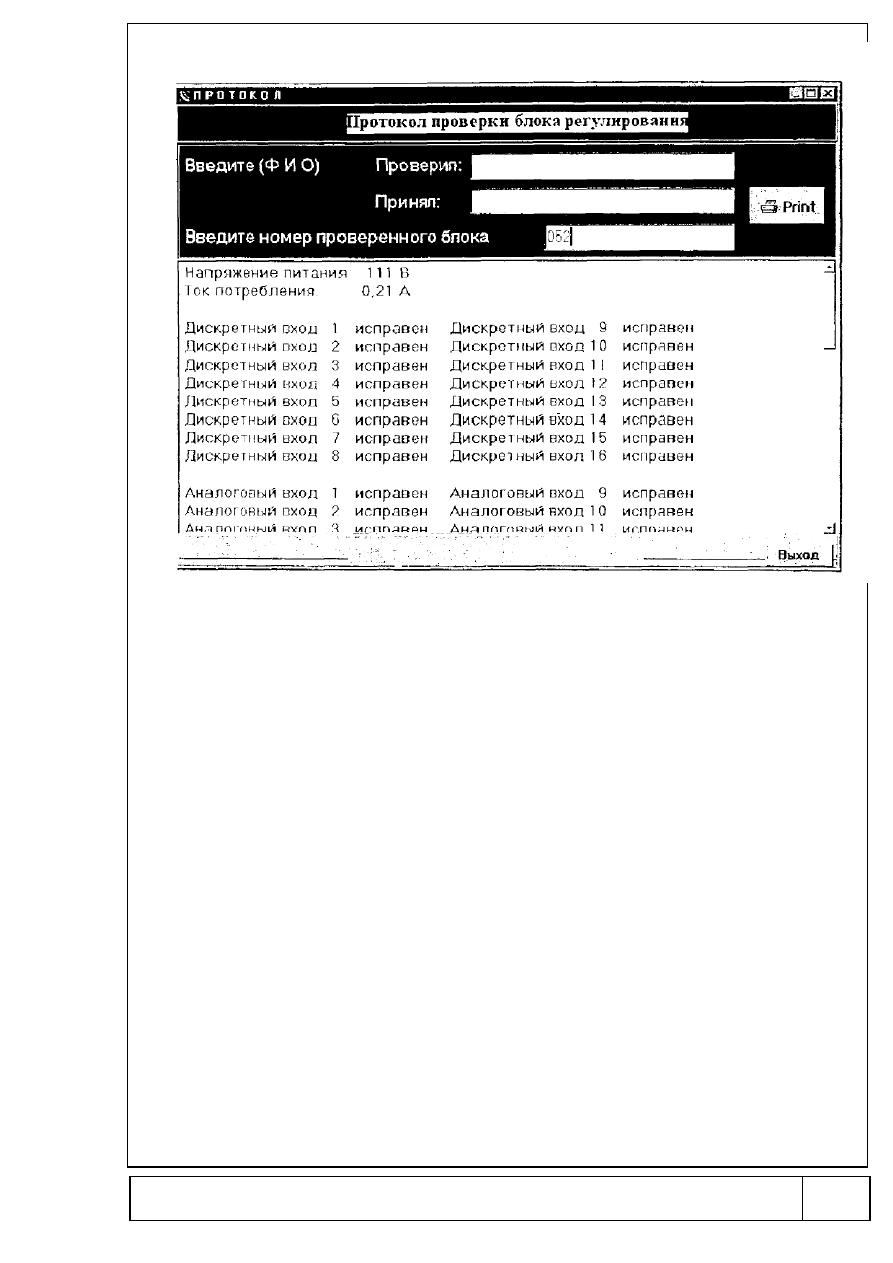

Рисунок 6 - Протокол проверки блока регулирования.





При

сообщении

«Блок

регулирования

неисправен»

необходимо

проанализировать неисправность и перейти к проверке отдельных каналов.


3.4.4 Методика проверки отдельных каналов блока регулирования
Проверка отдельных каналов может производиться как после тестирования

блока  регулирования,  в  этом  случае  результат  проверки  блока  регулирования
отображается  в  окне  теста  соответствующего  канала,  так  и  без  него,  в  этом
случае  в  окне  теста  соответствующего  канала  сообщений  не  будет.  В  случае
наличия  неисправностей  сообщения  на  экран  дисплея  выводятся  красным
цветом.









446



Протокол проверки блока регулирования №0





27.10.03



Блок регулирования проверил:







Блок регулирования принял инспектор:











Напряжение питания:   111В







Ток потребления:

0,21 A

















Дискретный вход

1 исправен

Дискретный вход

исправен



Дискретный вход

2 исправен

Дискретный вход



10

исправен



Дискретный вход

3 исправен

Дискретный вход



11

исправен



Дискретный вход

4 исправен

Дискретный вход



12

исправен



Дискретный вход

5 исправен

Дискретный вход



13

исправен



Дискретный вход

6 исправен

Дискретный вход



14

исправен



Дискретной вход

7 исправен

Дискретный вход



15

исправен



Дискретный вход

8 исправен

Дискретный вход



16

исправен













Аналоговый вход

1 исправен

Аналоговый вход



исправен



Аналоговый вход

2 исправен

Аналоговый вход



10

исправен



Аналоговый вход

3 исправен

Аналоговый вход



11

исправен



Аналоговый вход

4 исправен

Аналоговый вход



12

исправен



Аналоговый вход

5 исправен

Аналоговый вход



13

исправен



Аналоговый вход

6 исправен

Аналоговый вход



14

исправен



Аналоговый вход

7 исправен

Аналоговый вход



15

исправен



Аналоговой вход

8 исправен

















Индуктивный датчик исправен















Питание датчиков +15В:  14,5

















Ключ 1 исправен

Ключ 6

исправен







Ключ 2 исправен

Ключ 7

исправен







Ключ 3 исправен

Ключ 8

исправен







Ключ 4 исправен

Ключ 9

исправен







Ключ 5 исправен

Ключ 10

исправен

















ШИМ 1 исправен

ШИМ 2

исправен







Частотный вход 1

исправен

Частотный вход

2



исправен









Адрес

Рейка

Адрес

Рейка





0000

0008

18





0001

0009

20





0002

0010

22





0003

0011

24





0004

10

0012

26





0005

12

0013

28





0006

14

0014

30





0007

16

0015

32

















Блок  регулирования  исправен







Рисунок 7 - Протокол проверки блока регулирования.







447

3.4.

4.1 Проверка дискретных входов

Выберите в меню элемент "Проверка каналов БР".
В  подменю  выберите  элемент  "Дискретные  входы".  На  экране  дисплея

появится окно "ПРОВЕРКА ДИСКРЕТНЫХ ВХОДОВ", приведенное на рисунке 8.

С  помощью  мыши  выберите  для  каждого  дискретного  входа  параметры

входного напряжения «0» или «110/75» В. Для более удобного обращения с окном
на экране имеется всплывающее окно подсказки.

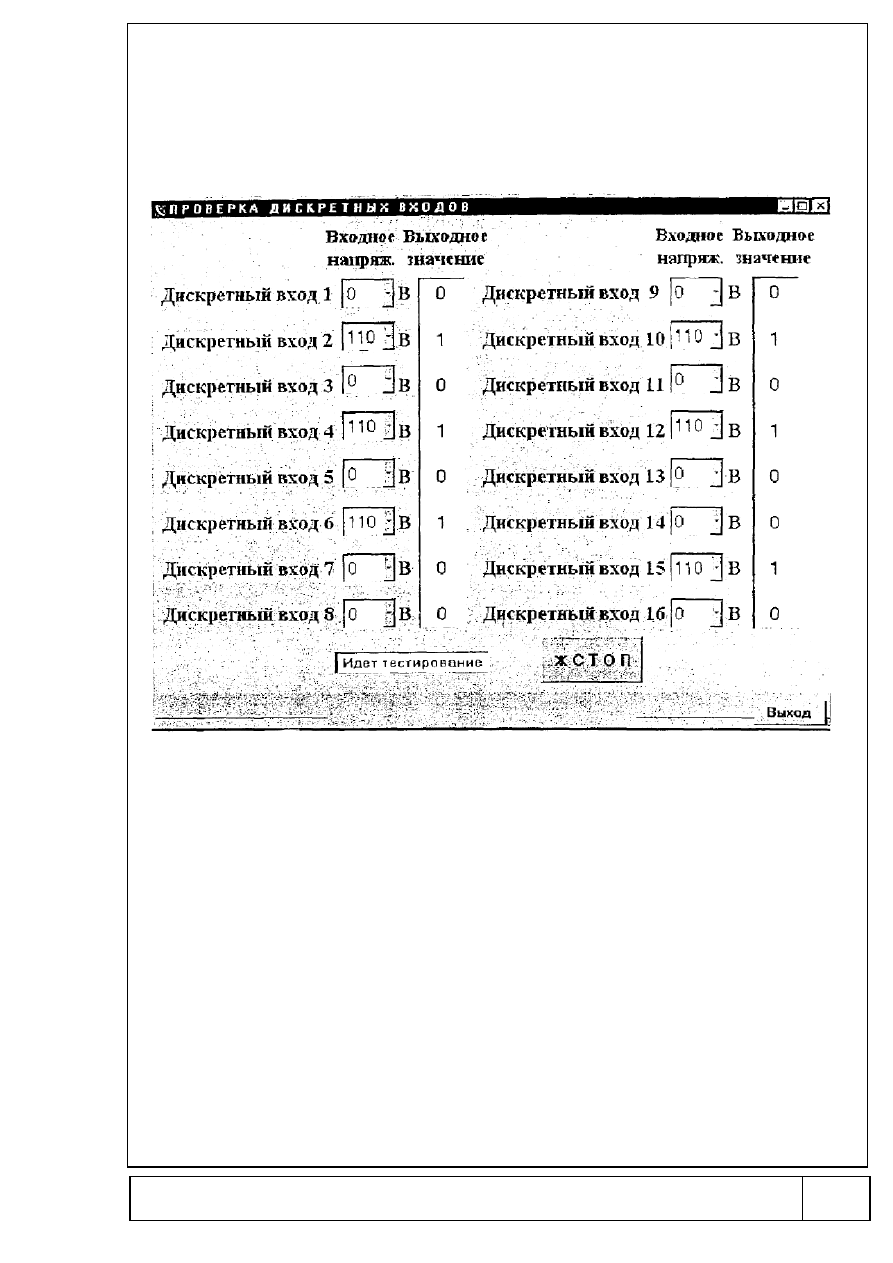

Рисунок 8 - Проверка дискретных входов.




Для  запуска  программы  проверки  дискретных  входов  нажмите  кнопку

"Пуск". Результаты проверки появятся на экране в колонке "Выходное значение".
Входному напряжению 110/75 В должно соответствовать значение "1", а входному
напряжению  0  В  должно  соответствовать  значение  "0",  При  необходимости
проверьте измерительными приборами наличие сигналов в контрольных точках.









448

3.4.4.2 Проверка аналоговых входов
Выберите в меню элемент "Проверка каналов БР".
В  подменю  выберите  элемент  "Аналоговые  входы".  На  экране  дисплея

появится окно "ПРОВЕРКА АНАЛОГОВЫХ ВХОДОВ", в соответствии с рисунком 9.

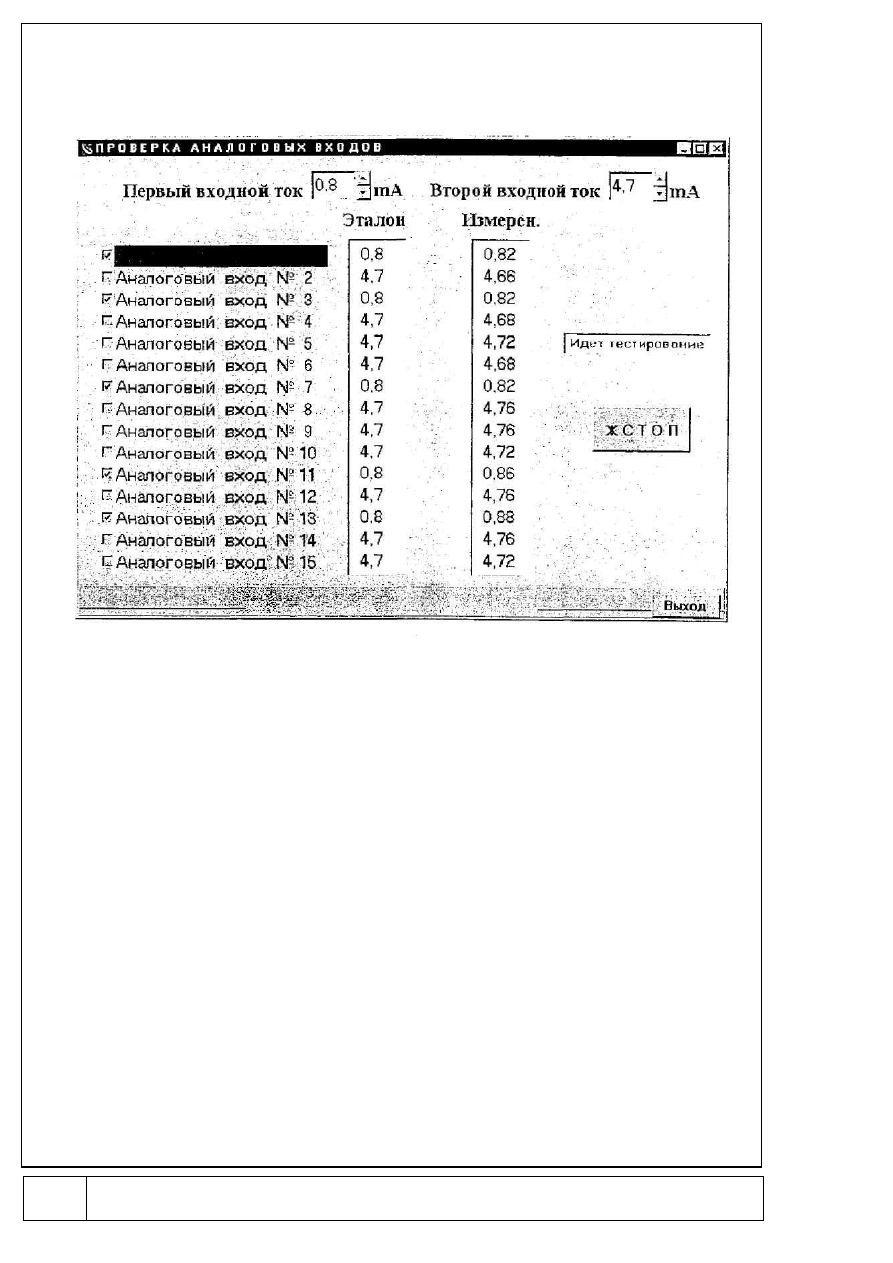

Рисунок 9 - Проверка аналоговых входов.




В  полях  "Входной  ток"  с  помощью  «мыши»  выберите  входной  сигнал  в

диапазоне  от  0  до  5,0мА.  В  столбце  "Аналоговый  вход"  выберите  порядковые
номера  входов,  на  которые  будет  подан  первый  входной  ток,  на  остальные
аналоговые  входы  будет  подан  второй  входной  ток.  Для  более  удобного
обращения с окном на экране имеется «всплывающее» окно подсказки.

Для  запуска  программы  проверки  аналоговых  входов  нажмите  кнопку

"

Пуск". Заданный входной ток и результат измерения появятся на экране дисплея

в  колонках  "Эталон"  и  "Измерен."  соответственно.  Разница  между  значениями
"Эталон"  и  "Измерен."  не  должен  превышать  0,05  мА.  При  необходимости
проверьте измерительными приборами наличие сигналов в контрольных точках.







449

3.4.4.3 Проверка выходных ключей
Выберите в меню элемент "Проверка каналов БР".
В  подменю  выберите  элемент  "Выходные  ключи".  На  экране  дисплея

появится окно "ПРОВЕРКА ВЫХОДНЫХ КЛЮЧЕЙ", в соответствии с рисунком 10.

В поле "КЛЮЧ N" с помощью курсора выберите номер ключа от 1 до 10, а в

поле  "Управление  ключом" выберите  состояние  ключа:  "Включить".  "Выключить".
Для  более  удобного  обращения  с  окном  на  экране  имеется  всплывающее  окно
подсказки.

Для запуска программы проверки выходных ключей нажмите кнопку "Пуск".

Результаты  проверки  появятся  на  экране  в  колонке  "Состояние  ключа".  При
необходимости  проверьте  измерительными  приборами  наличие  сигналов  в
контрольных точках.

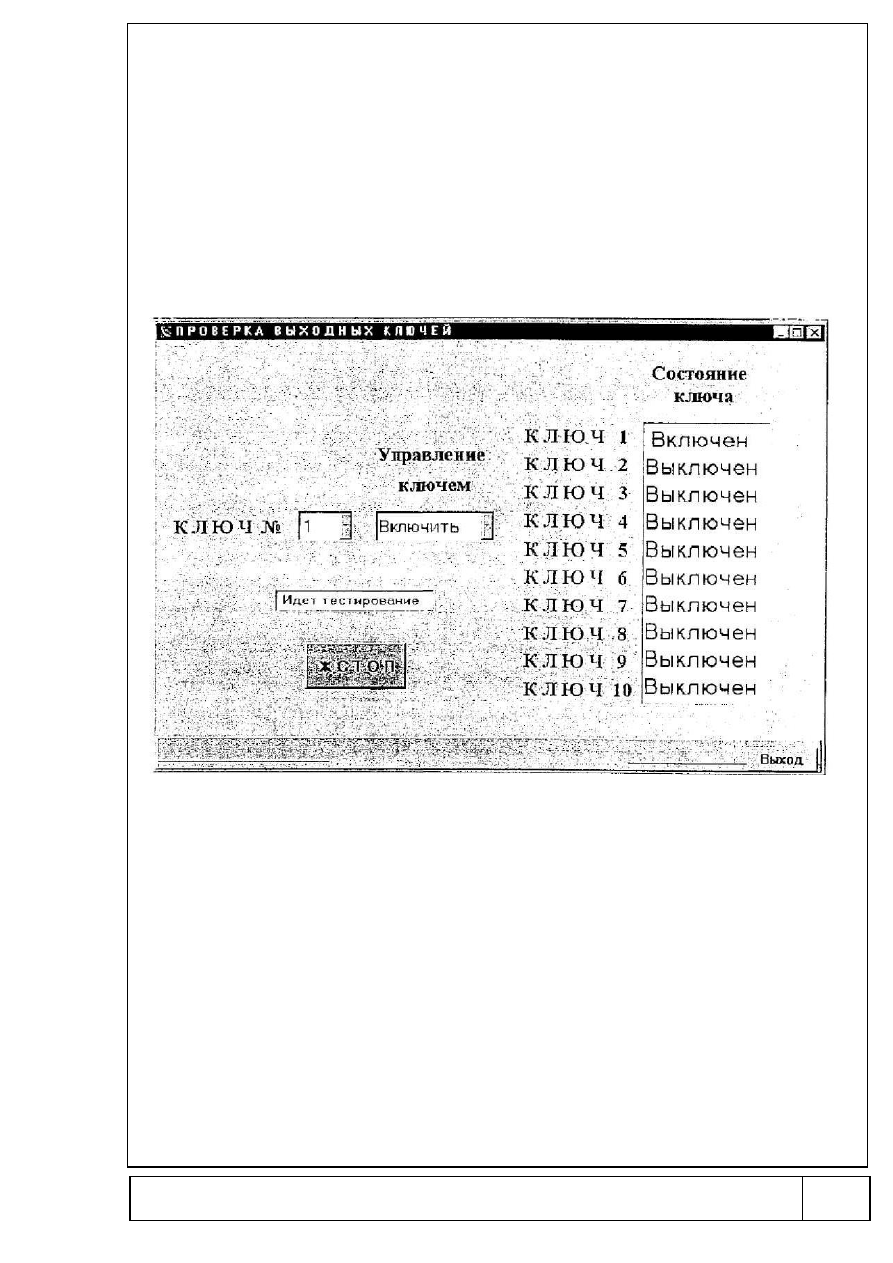

Рисунок 10 - Проверка выходных ключей.














450

3.

4.4.4 Проверка ключей ШИМ

Выберите в меню элемент "Проверка каналов БР".
В  подменю  выберите  элемент  "ШИМ".  На  экране  дисплея  появится  окно

"ПРОВЕРКА КЛЮЧЕЙ ШИМ", в соответствии с рисунком 11.

В  поле  "ШИМ  N"  с  помощью  мыши  выберите  номер  ключа  ШИМ,  а  в

следующее поле введите код ШИМ - десятичное число в диапазоне от 32 до 6144.
Для  более  удобного  обращения  с  окном  на  экране  имеется  всплывающее  окно
подсказки. Для запуска программы проверки ключей ШИМ нажмите кнопку "Пуск".
Показание амперметра с увеличением кода должно возрастать от 0 до 20A.

При  необходимости  проверьте  измерительными  приборами  наличие

сигналов в контрольных точках.

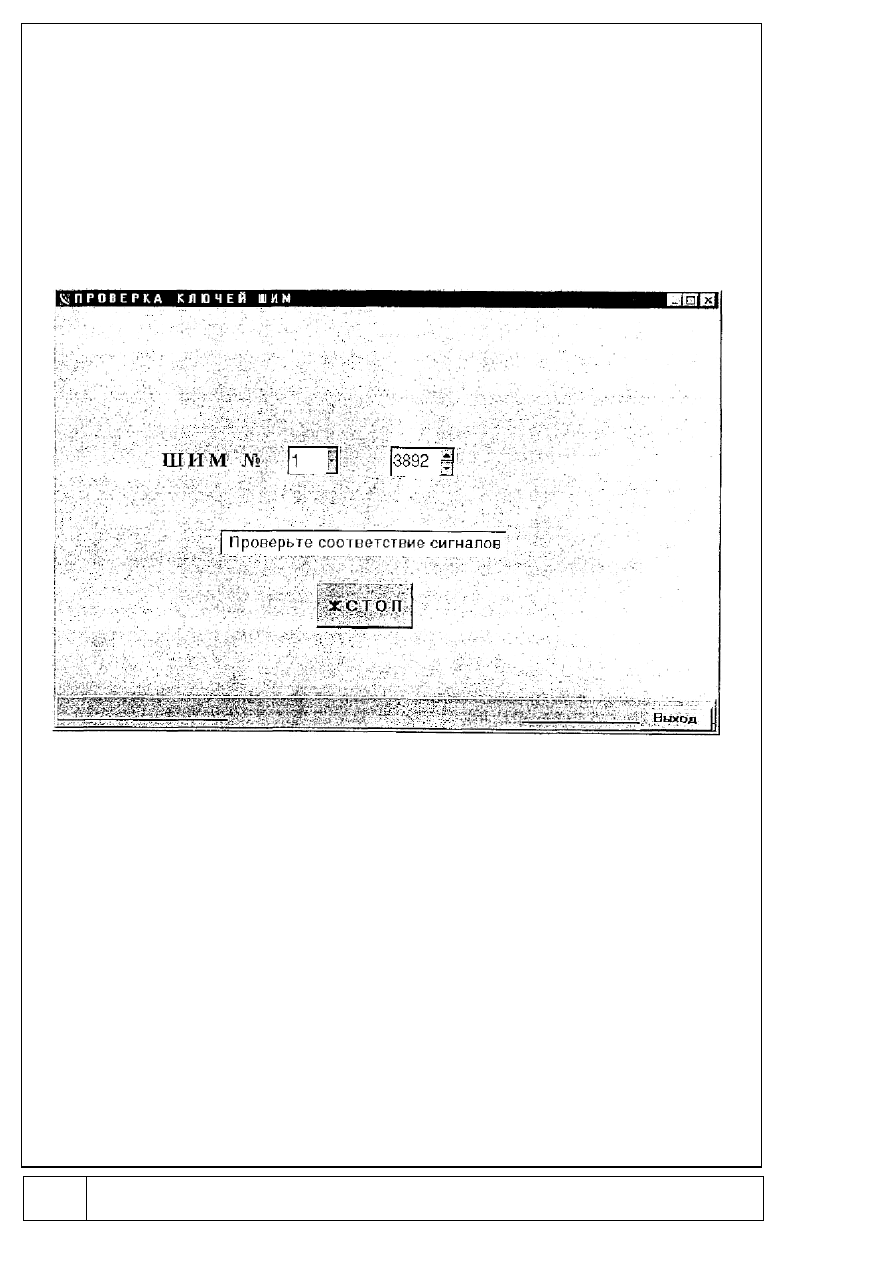

Рисунок 11 - Проверка ключей ШИМ.







451

3.4.4.5 Проверка частотного входа
Выберите в меню элемент "Проверка каналов БР".
В  подменю  выберите  элемент  "Частотный  вход".  На  экране  дисплея

появится окно "ПРОВЕРКА ЧАСТОТНОГО ВХОДА", в соответствии с рисунком 12.

В поле "Частотный вход №" с помощью «мыши» выберите номер частотного

входа. В поле "Входная частота" выберите частотy: 10 Гц, 100 Гц или 200 Гц. Для
более  удобного  обращения  с  окном  на  экране  имеется  всплывающее  окно
подсказки.

Для запуска программы проверки частотного входа нажмите кнопку "Пуск".

Заданная частота и результат измерения появятся на экране дисплея в колонках
"Задание"  и  "Измерен"  соответственно.  При  необходимости  проверьте
измерительными приборами наличие сигналов в контрольных точках.

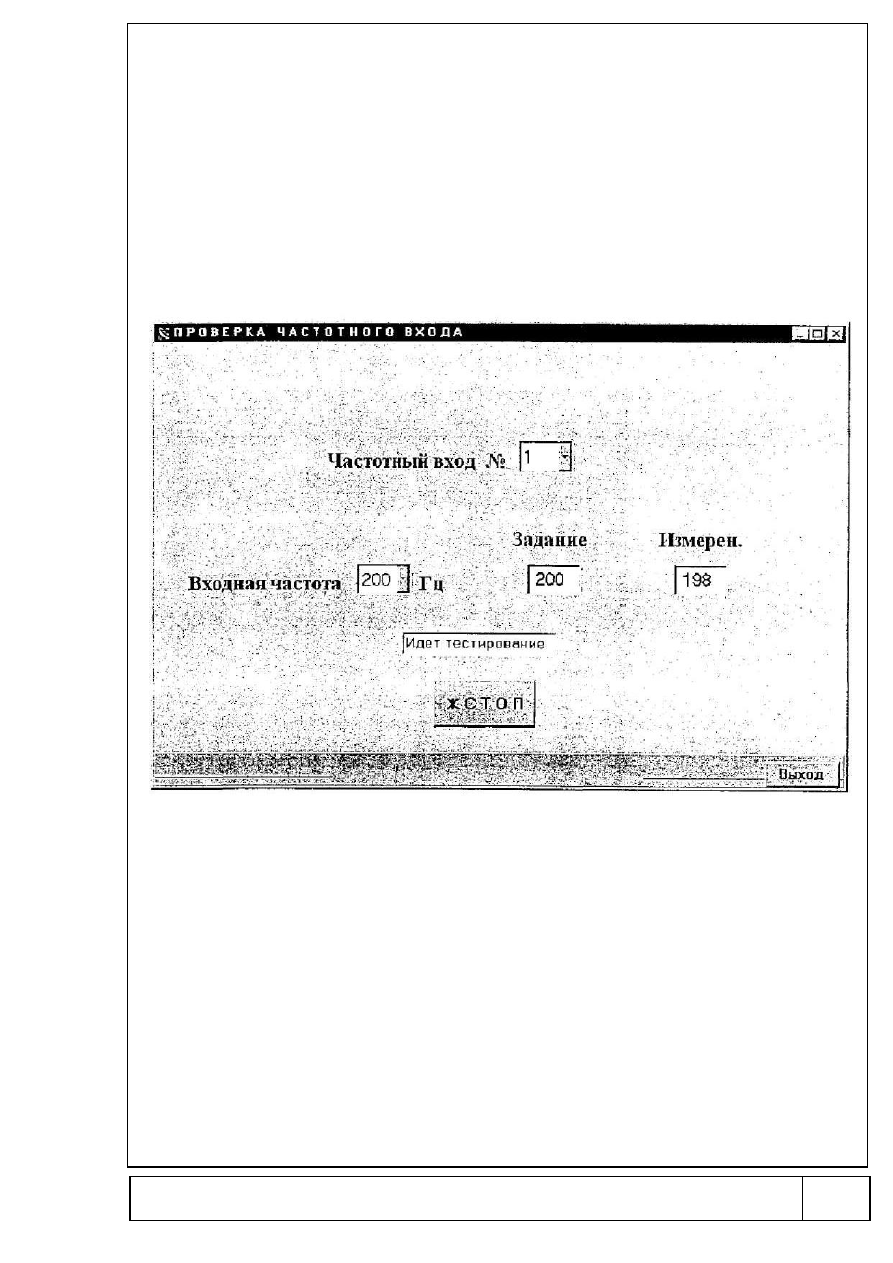

Рисунок 12

Проверка частотного входа.









452

3.4.4.6 Проверка памяти Flash
Выберите в меню элемент "Проверка каналов БР".
В  подменю  выберите  элемент  "FLASH".  На  экране  дисплея  появится  окно

"ПРОВЕРКА ПАМЯТИ FLASH", в соответствии с рисунком 13.

Запустится  программа  тестирования  памяти  и  в  колонке  "Значение"

отобразится  считанный  код  из  Flash  по  соответствующим  адресам,  а  в  колонке
"Рейка"  отобразится  код  датчика  перемещений  рейки  топливных  насосов  для
позиций контроллера машиниста с 0 по 15.

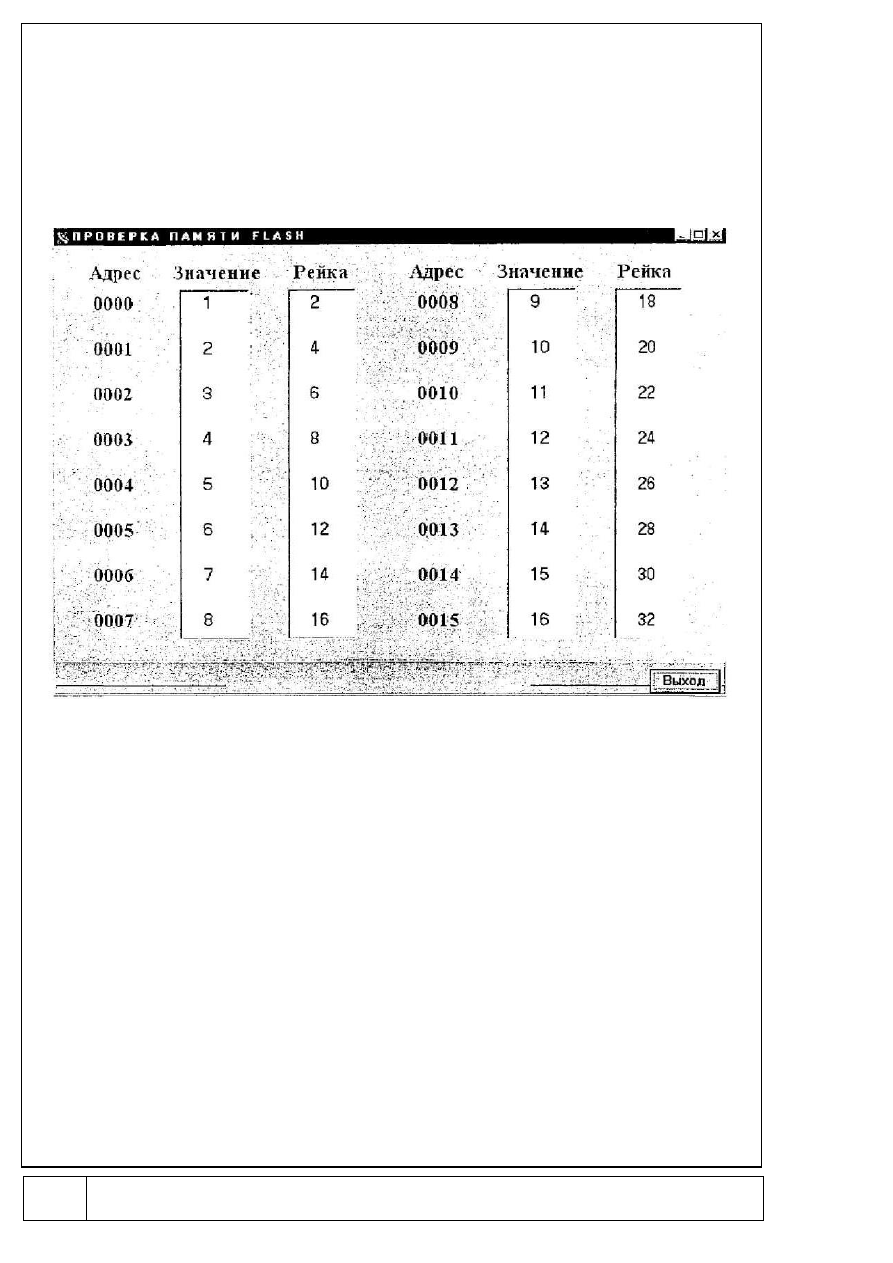

Рисунок 13 - Проверка памяти Flash.











453

3.4.4.7 Проверка индуктивного датчика
Выберите в меню элемент "Проверка каналов БР".
В  подменю  выберите  элемент  "Индуктивный  датчик".  На  экране  дисплея

появится  окно  "ПРОВЕРКА  ИНДУКТИВНОГО  ДАТЧИКА",  в  соответствии  с
рисунком 14.

Запустится  программа  тестирования  индуктивного  датчика  и  в  колонке

"Значение" отобразится значение напряжения соответствующее положению штока
индуктивного датчика.

Переместите  шток  индуктивного  датчика  из  одного  крайнего  положения  в

другое.  Значение  напряжения  должно  измениться  в  пределах:  от  минус  1  до
минус 4В.

При  необходимости  проверьте  измерительными  приборами  наличие

сигналов в контрольных точках.

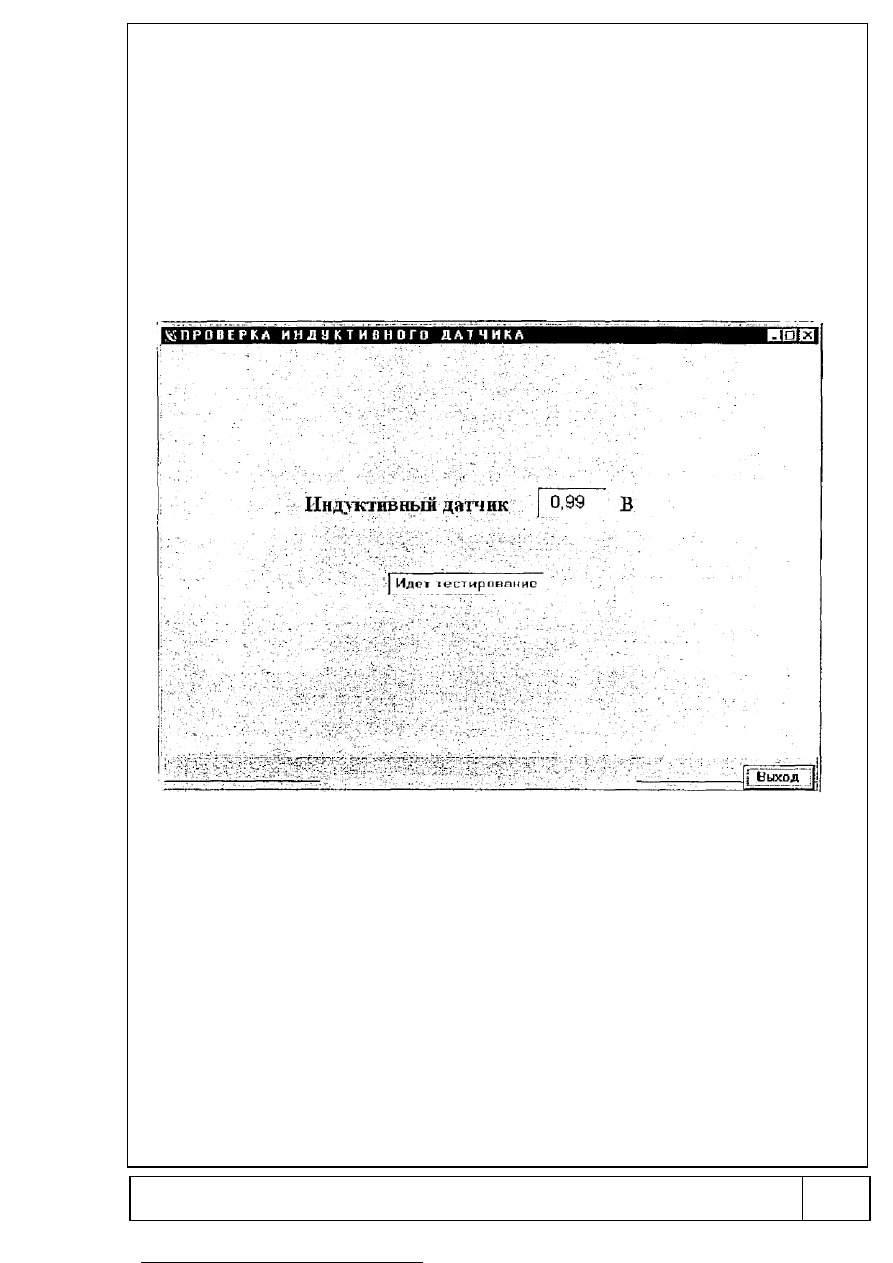

Рисунок 14 - Проверка индуктивного датчика.









454

3.4.4.8

Проверка интерфейса RS-485.

Выбрать в меню элемент "Проверка каналов ".
В  подменю  выбрать элемент  "Связь  RS-485".  На экране  дисплея  появится

окно "ПРОВЕРКА СВЯЗИ ПО RS-485" в соответствии с рисунком 15.

В  поле  "Сигнал  DE"  по  умолчанию  стоит  "1",  т.е.  разрешен  прием  по

интерфейсу RS-485. Для запуска программы проверки интерфейса RS-485

нажать  кнопку  "Пуск".  В  колонках  "Послали"  и  "Приняли"  будут

отображаться числа от 1 до 250 посылаемые по интерфейсу RS-485. Если в поле
"Сигнал DE" выбрать "0", т.е. запрещен прием по интерфейсу RS-485, то в колонке
"Приняли" ничего отображаться не будет. Для более удобного обращения с окном
на экране имеется «всплывающее» окно подсказки.

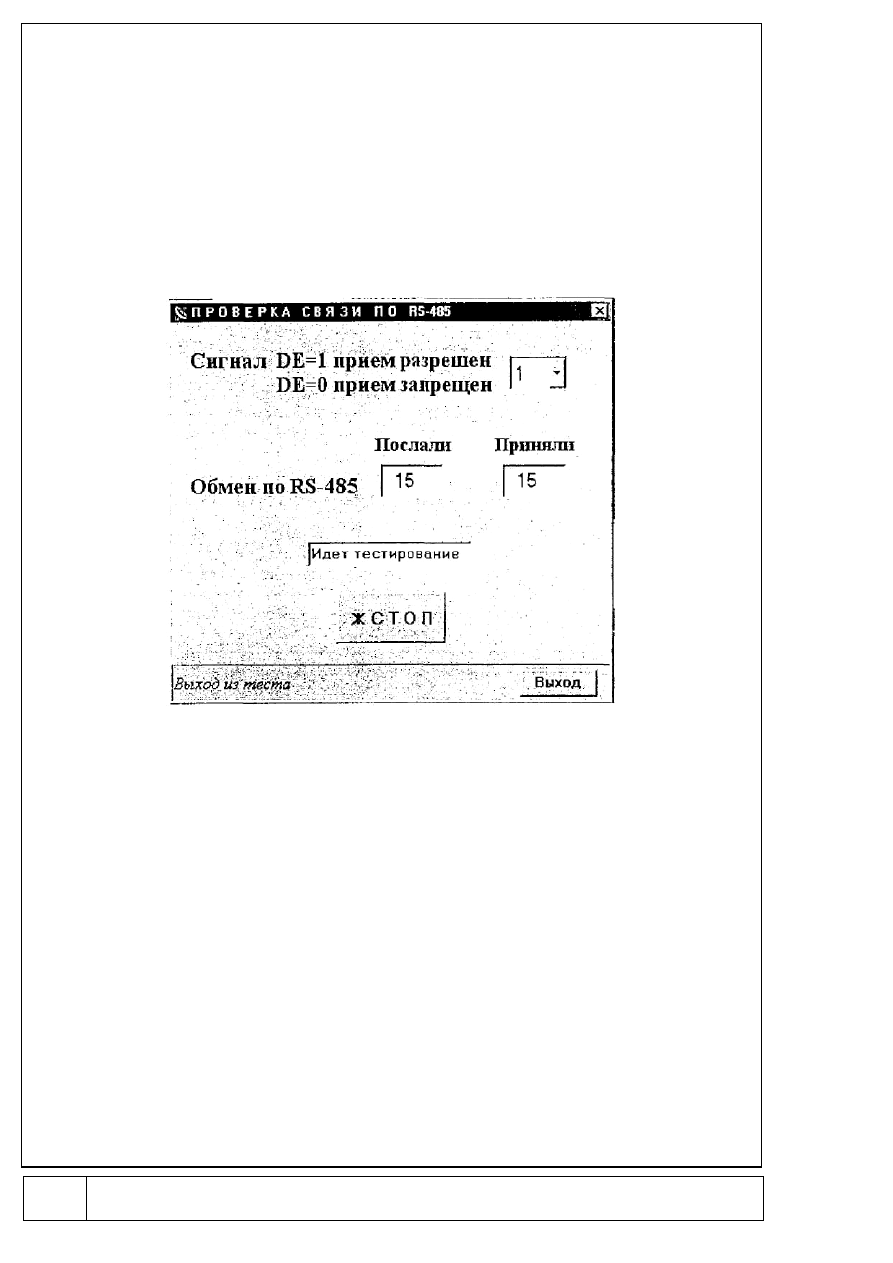

Рисунок 15 - Проверка интерфейса RS-485




3.4.5 Завершение работы
3.4.5.1 Выключить питание всех устройств КПА и блока регулирования в

следующей последовательности:

выключить автоматический выключатель БП 110В/20Л;

выключить ПЭВМ;

выключить тумблер «Вкл.» БП БКС;

выключить тумблер «Вкл.» БП 110В/75В;

выключить тумблер «Вкл.» блока регулирования;

отсоединить внешние разъемы блока регулирования от КПА.










455

4 Текущий ремонт



4.1

Текущий ремонт блока регулирования следует производить

квалифицированными специалистами с использованием комплекта КПА или на
заводе-изготовителе.

4.2

Возможные неисправности блока регулированиям методы их

устранения приведены в таблице 4 и в Руководстве по эксплуатации КПА
27.T.050.00 00000-01 P3.



5 Хранение



5.1

Условия хранения 2 по ГОСТ 15150 со сроком хранения 3 года.

5.2

На тепловозах, находящихся в резерве или отстое, блоки

регулирования должны находиться в условиях, оговоренных руководством по
эксплуатации и обслуживанию тепловоза.



6 Транспортирование



6.1

Блоки регулирования должны транспортироваться в закрытой упаковке,

выполненной в соответствии с ГОСТ 2991, любым видом транспорта.

6.2

Условия транспортирования блока регулирования С по ГОСТ 23216 при

воздействии климатических факторов по условиям хранения 2 по ГОСТ 15150.









456

Приложение А

(обязательное)



Ссылочные нормативные документы





Обозначение документа, на который дана ссылка

ГОСТ 2991-85

Ящики дощатые неразборные для грузов массой до 500 кг.
Общие технические условия.

ГОСТ 3717-84

Замша. Технические условия.

ГОСТ 9219-88

Аппараты электрические тяговые.
Общие технические требования.

ГОСТ 9412-93

Марля медицинская. Общие технические требования.

ГОСТ 12971-67

Таблички прямоугольные для машин и приборов. Размеры.

ТОСТ 14254-96
ГОСТ 15150-69


Изделия электротехнические. Оболочки. Степени зашиты.
(Обозначения. Методы испытаний.)
Машины, приборы и другие технические изделия. Исполнение
для различных климатических районов. Категории, условия
эксплуатации, хранения и транспортирования в части
воздействия климатических, факторов внешней среды.

ГОСТ 17516.1-90  Изделия электротехнические. Общие требования в частя

стойкости к механическим внешним воздействующим
факторам.

ТОСТ 183O0-87

Спирт этиловый ректификованный технический.; Технические
условия.

ГОСТ 23216-78


Изделия электротехнические. Хранение, транспортирование,
консервация, упаковка. (Общие, требования и методы
испытаний)

ГОСТ 23222-88

Характеристики точности выполнения предписанной функции
средств автоматизации. Требования к нормированию. Общие
методы контроля.



«Правила устройства электроустановок», Санкт-Петербург,
Деан, 1999;



«Правила технической эксплуатации электроустановок
потребителей и правила технической безопасности при
эксплуатации электроустановок потребителей» (ПТЭ и ПТБ).
Москва. Энергоатомиздат.










457

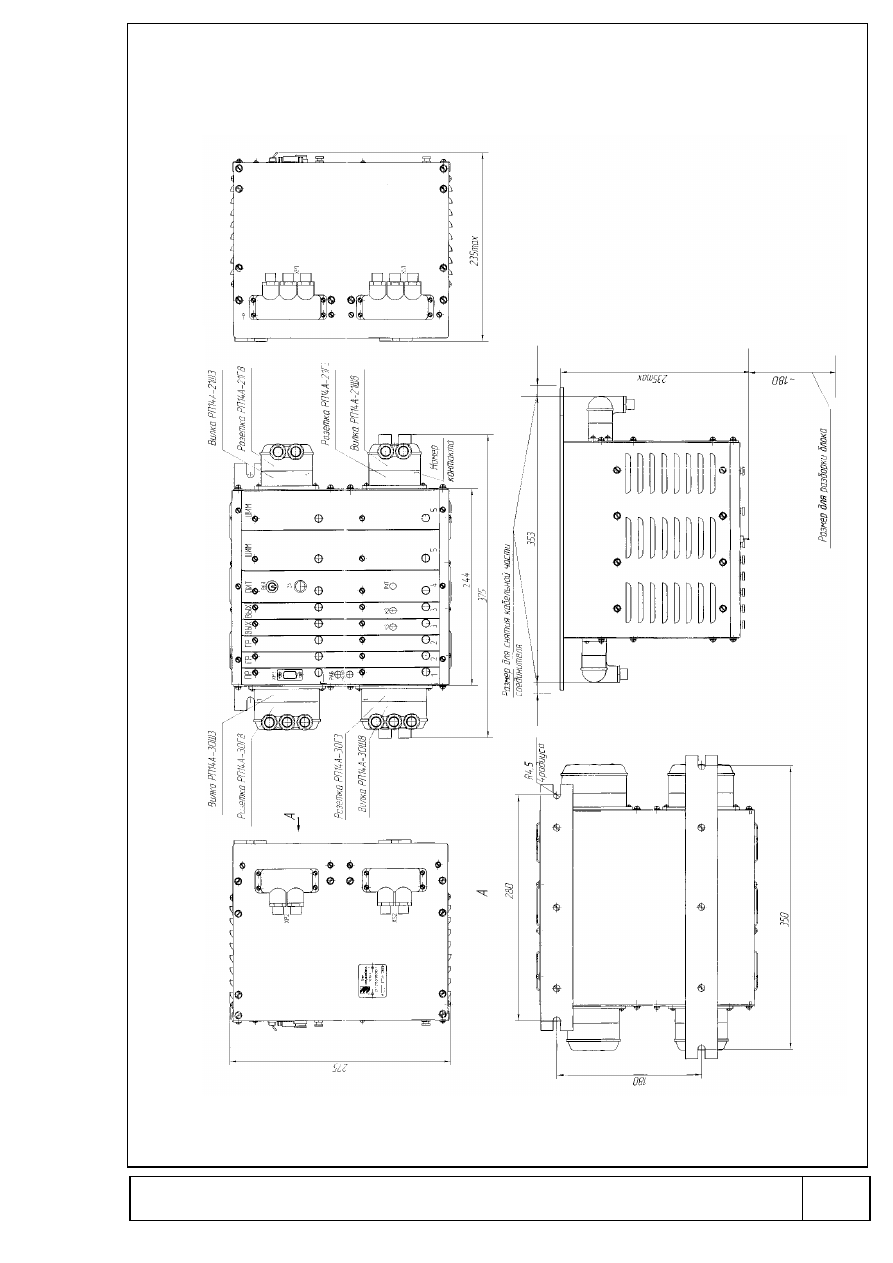

Пр

илож

е

н

ие

 В



б

яза

те

л

ьн

о

е

Габ

а

р

ит

ные

 р

а

зм

е

р

ы

 б

л

о

ка

 р

е

гул

ир

о

ва

н

ия











458















содержание      ..     76      77      78      79     ..
