Магистральный грузовой двухсекционный тепловоз 2ТЭ25КМ. Руководство - часть 1

Магистральный грузовой двухсекционный тепловоз 2ТЭ25КМ. Руководство по эксплуатации

Часть 1. Техническое описание

Содержание

Часть 1. Техническое описание 5

1 Назначение тепловоза 5

2 Технические данные 6

3 Состав изделия 19

4 Устройство и работа тепловоза, его узлов и агрегатов 20

5 Дизель-генератор 23

6 Системы, силовое и вспомогательное оборудование 24

6.1 Топливная система 24

6.2 Масляная система 26

6.3 Водяная система 27

6.4 Тормозная система 30

6.5 Воздухопровод управления 37

6.6 Песочная система 39

6.7 Рама тепловоза 42

6.8 Средства пожаротушения и система обнаружения и тушения пожара 43

6.9 Стеклоочиститель электрический ПЦ.001.000 56

6.10 Система кондиционирования воздуха кабины машиниста 5 7

6.11 Оборудование тепловоза системой КЛУБ-У 62

6.12 Оборудование тепловоза системой ТСКБМ 68

6.13 Оборудование тепловоза радиостанциями 69

6.14 Установка дизель-генератора 72

6.15 Глушитель выхлопа дизеля 73

6.16 Воздухоочиститель 73

6.17 Охлаждающее устройство 74

6.18 Охлаждение электрических машин 77

6.18.1 Блок вентиляции передний 77

6.18.2 Блок вентиляции средний 79

6.18.3 Блок вентиляции задний 80

6.18.4 Охлаждение блока выпрямителей 81

6.18.5 Компрессорный агрегат с блоком очистки и осушки

сжатого воздуха 81

6.18.6 Мотор - вентиляторы электродинамического тормоза 81

6.19 Автономный отопитель Air Top EVO 40 82

7 Экипажная часть 83

7.1 Кузов тепловоза 83

7.2 Кабина машиниста 83

7.3 Пульт управления машиниста 85

7.4 Тележка 86

7.4.1 Опорно-возвращающее устройство 87

7.4.2 Рессорное подвешивание 88

7.4.3 Колесно-моторный блок (КМБ) 89

7.4.4 Колесные пары 89

7.4.5 Буксы средней и крайней колесных пар 90

7.4.6 Моторно-осевой подшипник 91

7.4.7 Насос шестеренный 92

7.4.8 Редуктор тяговый 92

7.4.9 Подвеска тягового электродвигателя 94

7.4.10 Тормоз тележки 94

8 Электрооборудование и электрическая схема 96

8.1 Назначение и область применения электрооборудования 96

8.2 Технические характеристики электрооборудования 96

8.3 Электрическая схема тепловоза 2ТЭ25К 106

8.4 Система контроля параметров работы дизельного подвижного состава и учёта дизельного топлива АСК. 142

9 Маркировка и пломбирование 147

9.1 Маркировка агрегатов, узлов и деталей 147

9.2 Перечень деталей и узлов, имеющих пломбы 151

Лист регистрации изменений 153

Часть 2 Инструкция по эксплуатации 2ТЭ25КМ РЭ1 Часть 3 Инструкция по техническому обслуживанию и текущему ремонту 2ТЭ25КМ РЭ2

Часть 4 Альбом иллюстраций 2ТЭ25КМ РЭЗ Приложение - Схема электрическая принципиальная

Введение
Настоящее руководство разработано в соответствии с требованиями Единой системы конструкторской документации (ЕСКД) и объединяет в себе краткое техническое описание и инструкции по эксплуатации и техническому обслуживанию тепловоза 2ТЭ25К .

Техническое описание предназначено для изучения конструктивных особенностей тепловоза, содержит описание устройств и принцип действия отдельных его узлов, агрегатов и схем, а также технические характеристики и другие сведения, необходимые для обеспечения наиболее полного использования технических возможностей тепловоза.

В инструкции по эксплуатации изложены правила и порядок подготовки тепловоза к работе, правила эксплуатации, проверки технического состояния, возможные неисправности и методы их устранения.

В инструкции по техническому обслуживанию указаны виды, периодичность, объем и порядок проведения технического обслуживания тепловоза, допускаемые в эксплуатации параметры основных деталей и узлов, а также меры безопасности обслуживающего персонала.

Дополнительные сведения по конструкции отдельных узлов, агрегатов и систем приведены в технической документации, поставляемой с каждым тепловозом.

Все последующие изменения, выполненные на тепловозе после выпуска настоящего руководства, отражаются в дополнении к нему.

Требования инструкции по эксплуатации и техническому обслуживанию являются обязательными для всех работников эксплуатирующих организаций, связанных с эксплуатацией и техническим обслуживанием тепловоза 2ТЭ25КМ.

Часть 1.

2ТЭ25КМ.Техническое описание

1 Назначение тепловоза

Магистральный двухсекционный тепловоз 2ТЭ25КМ с электрической передачей переменно-постоянного тока с поосным регулированием силы тяги, предназначенные для вождения грузовых поездов на железных дорогах Российской Федерации в климатических районах I12, II1...II10 по ГОСТ 16350 с умеренным климатом, исполнение У (умеренный климат), категории размещения 1 по ГОСТ 15150 при температуре окружающей среды от 223 К до 313 К (от минус 50 °С до плюс 40 °С).

Компоновка секции тепловоза и ее основные габаритные размеры приведены на рисунке 1.

Тяговая характеристика секции тепловоза приведена на рисунке 2.

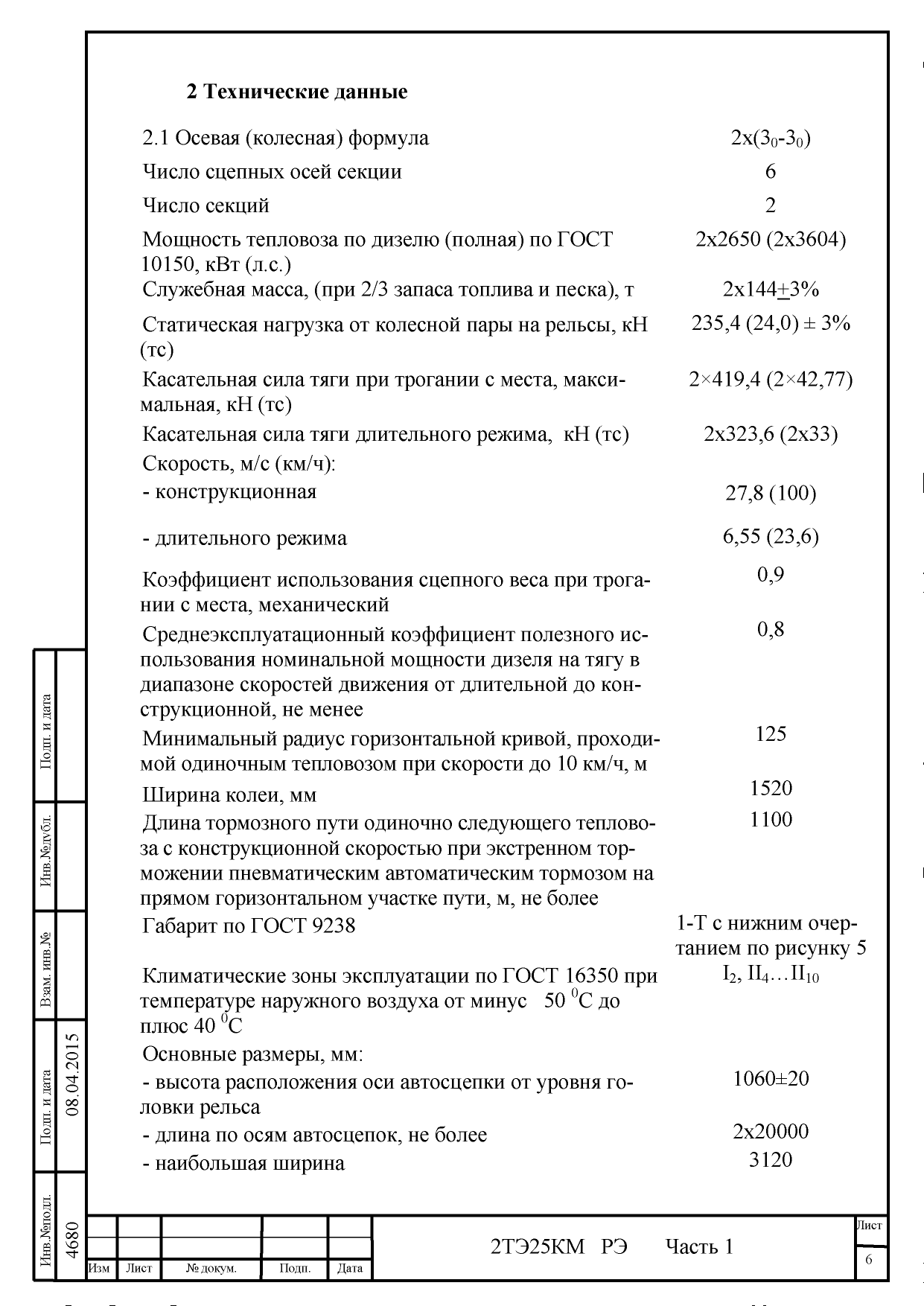

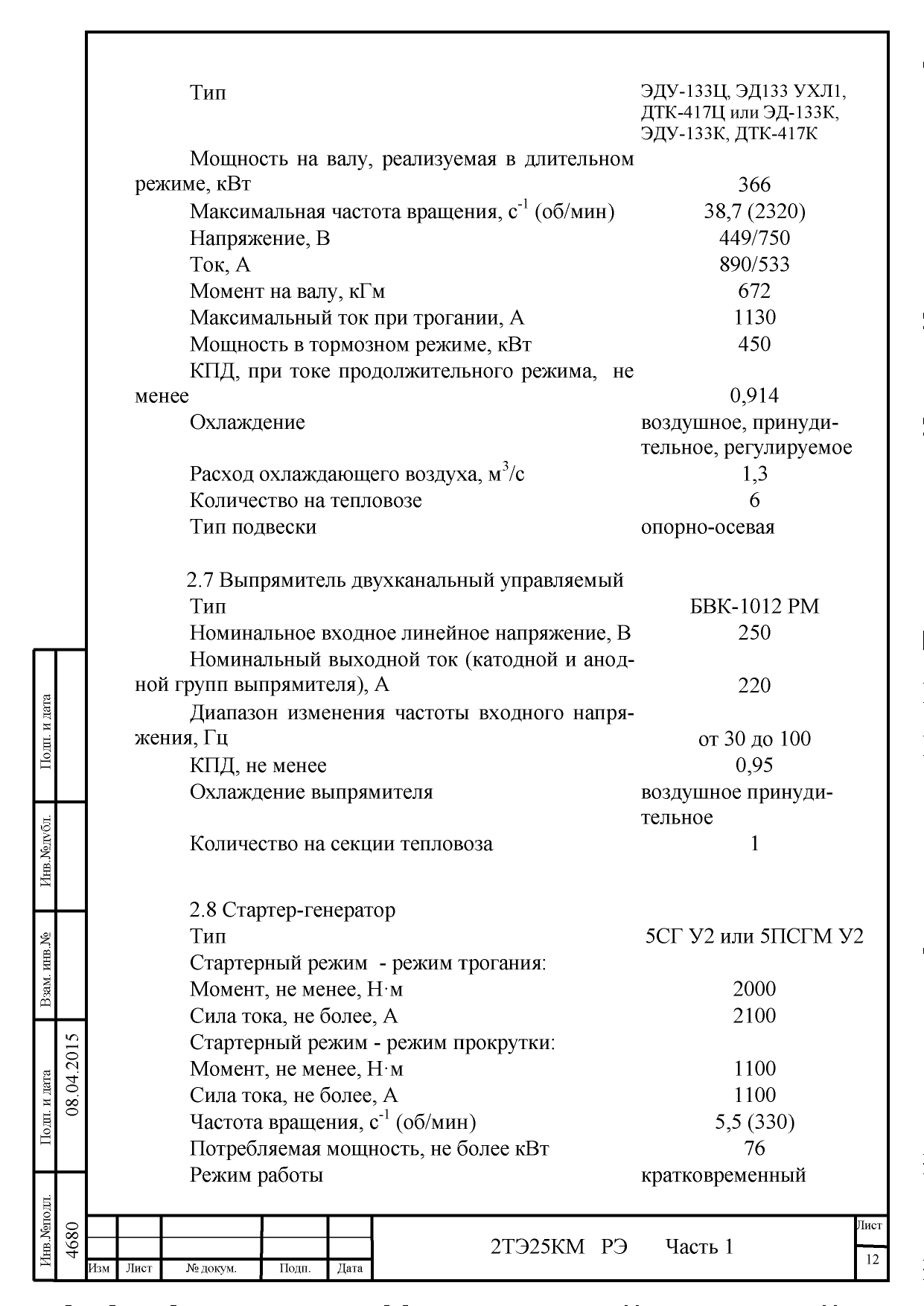

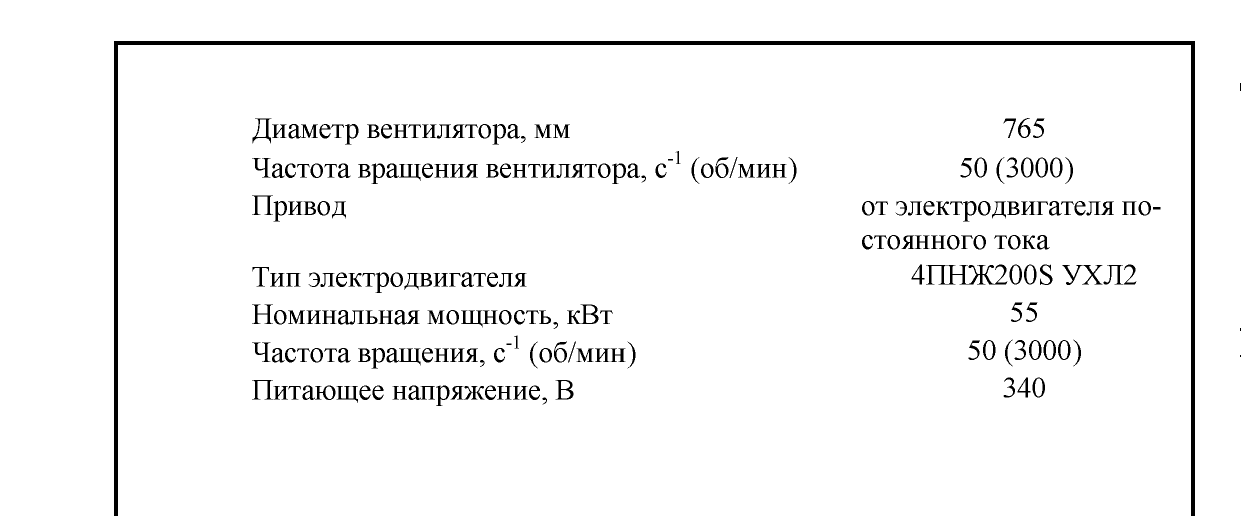

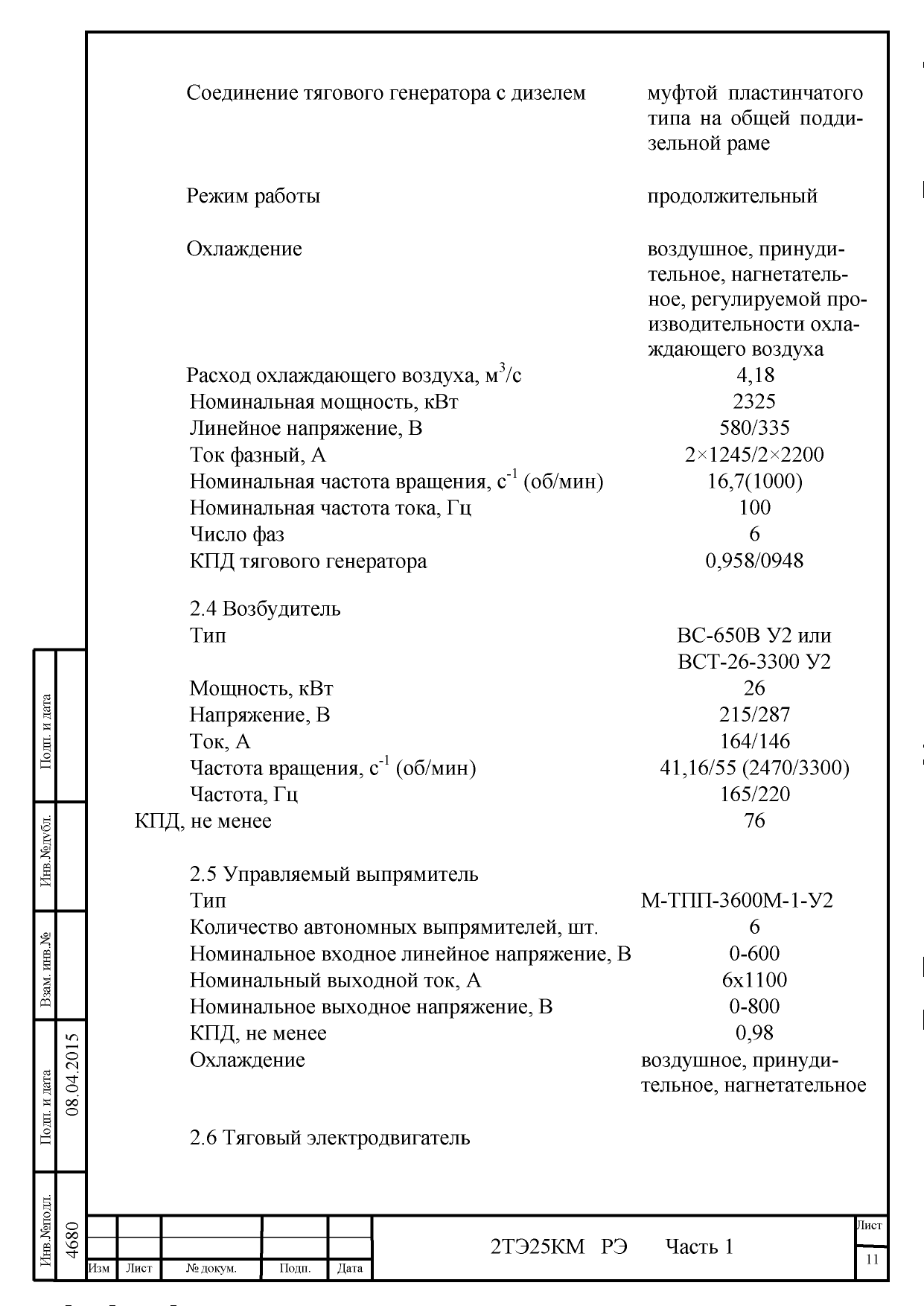

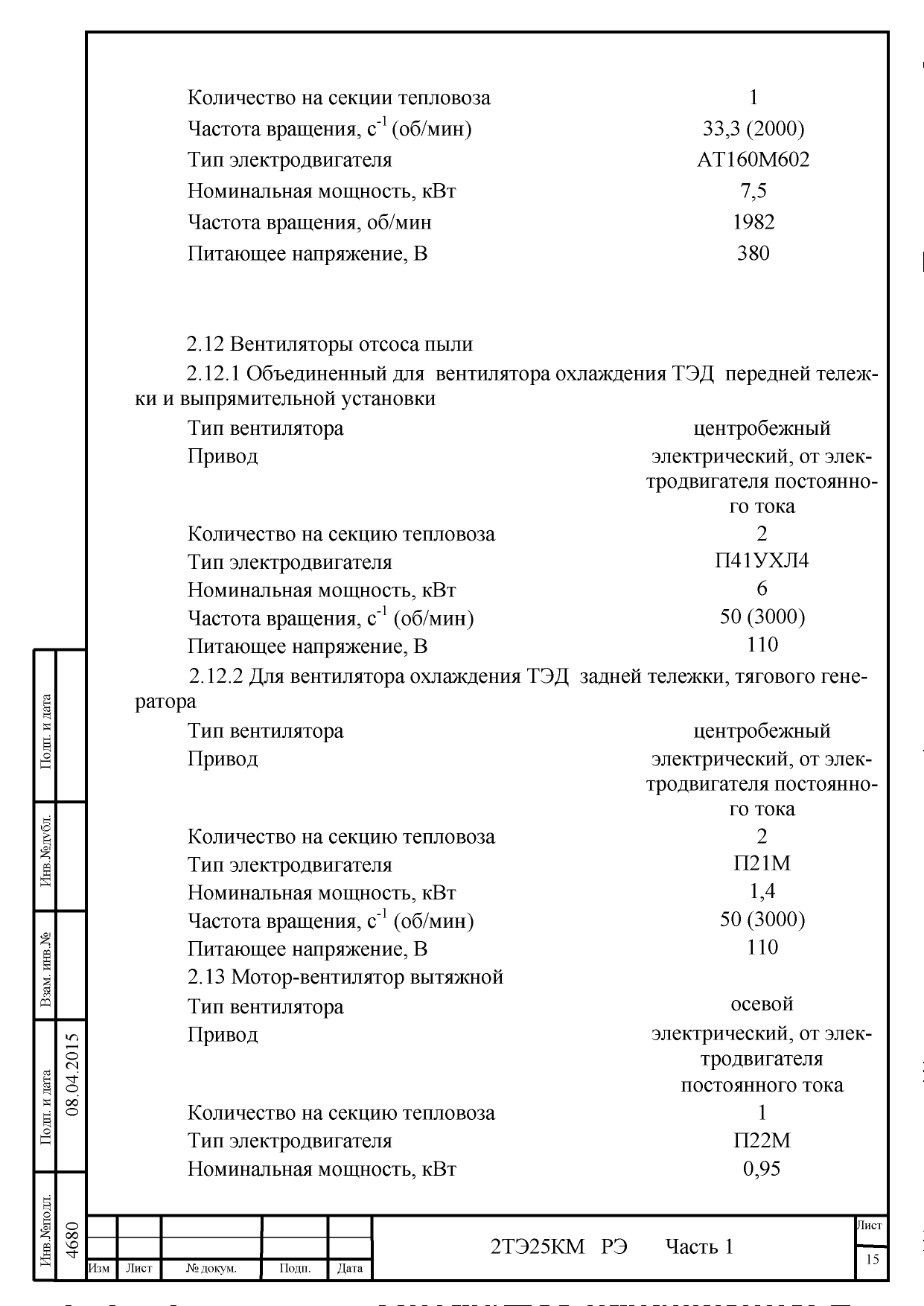

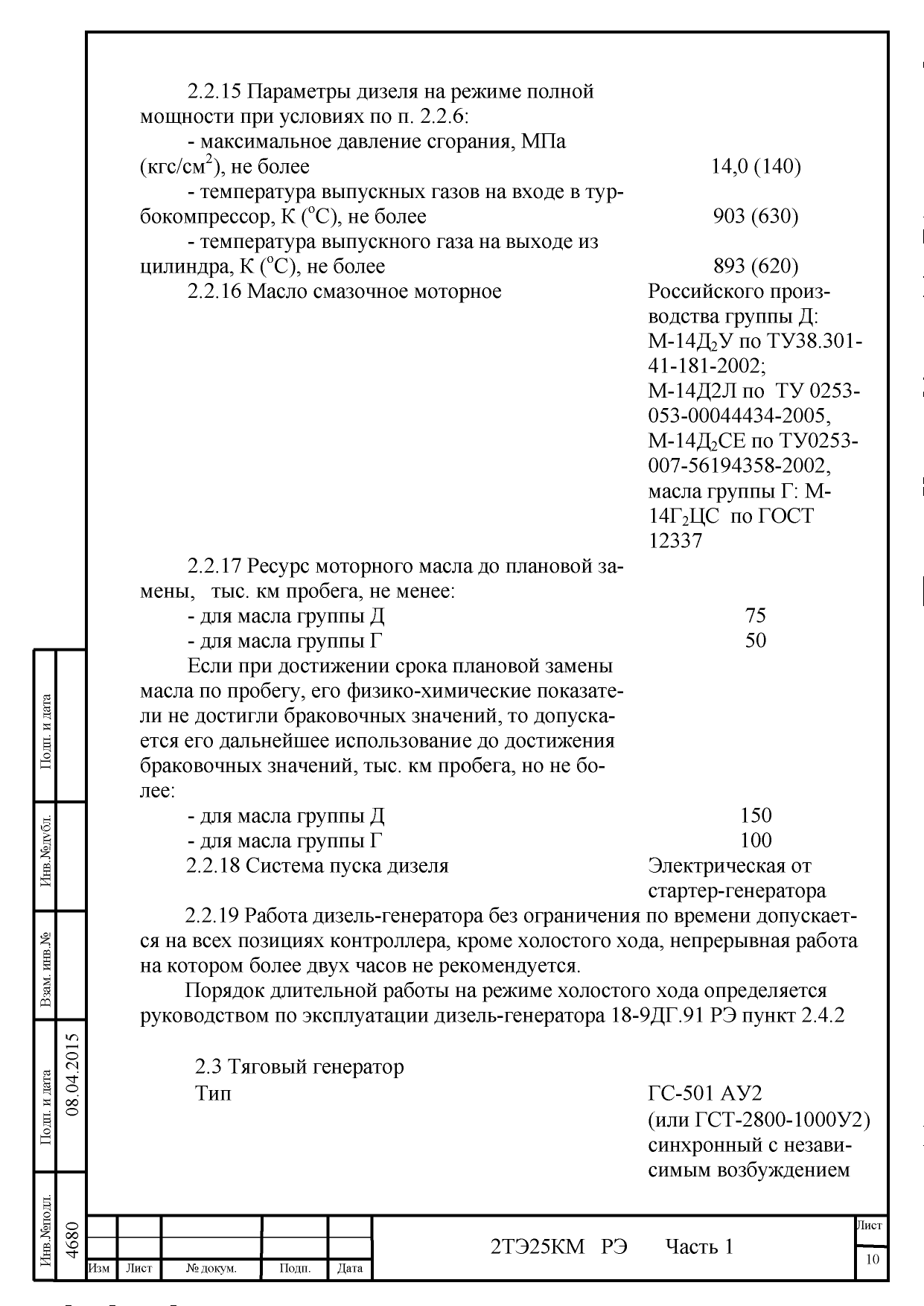

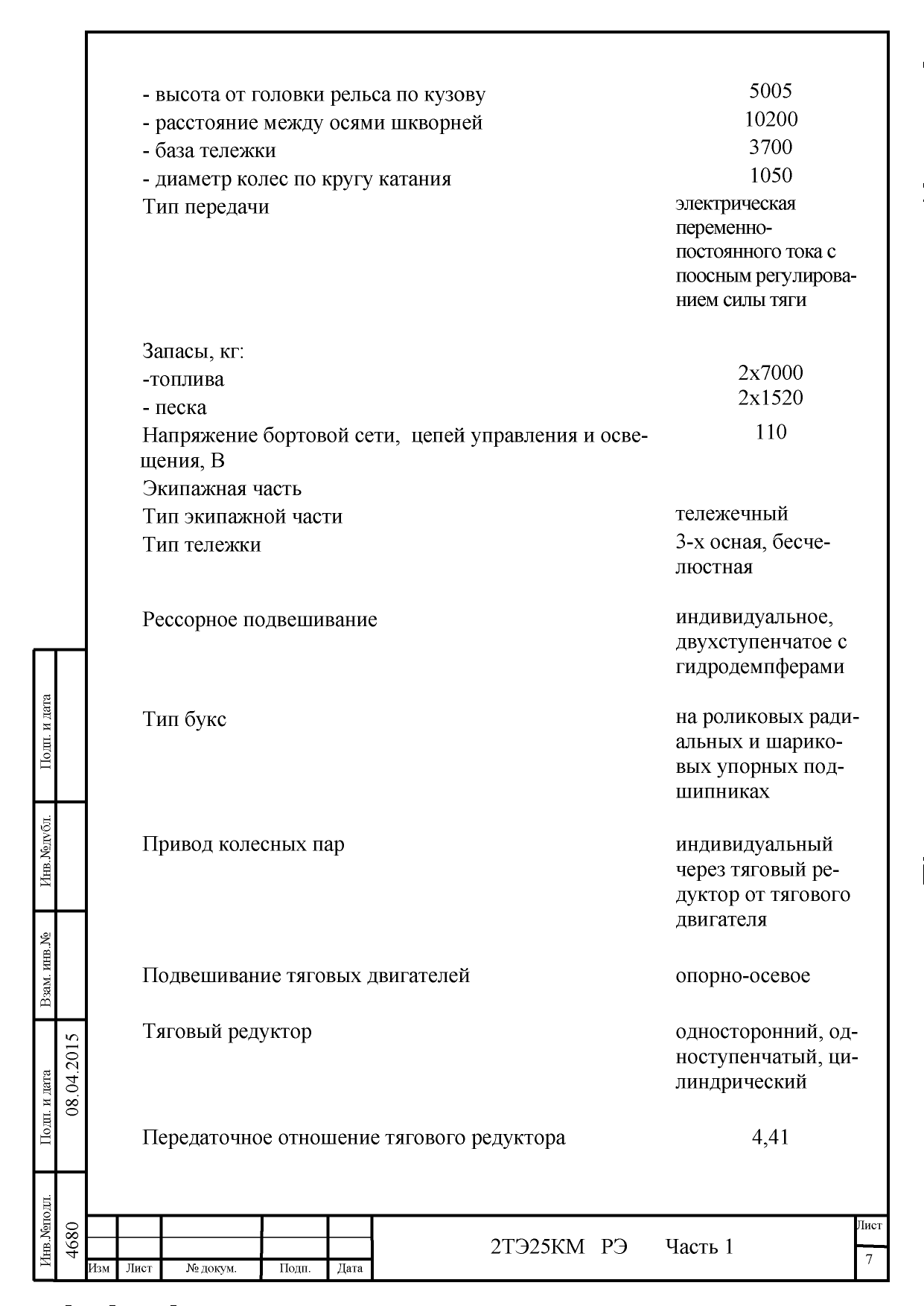

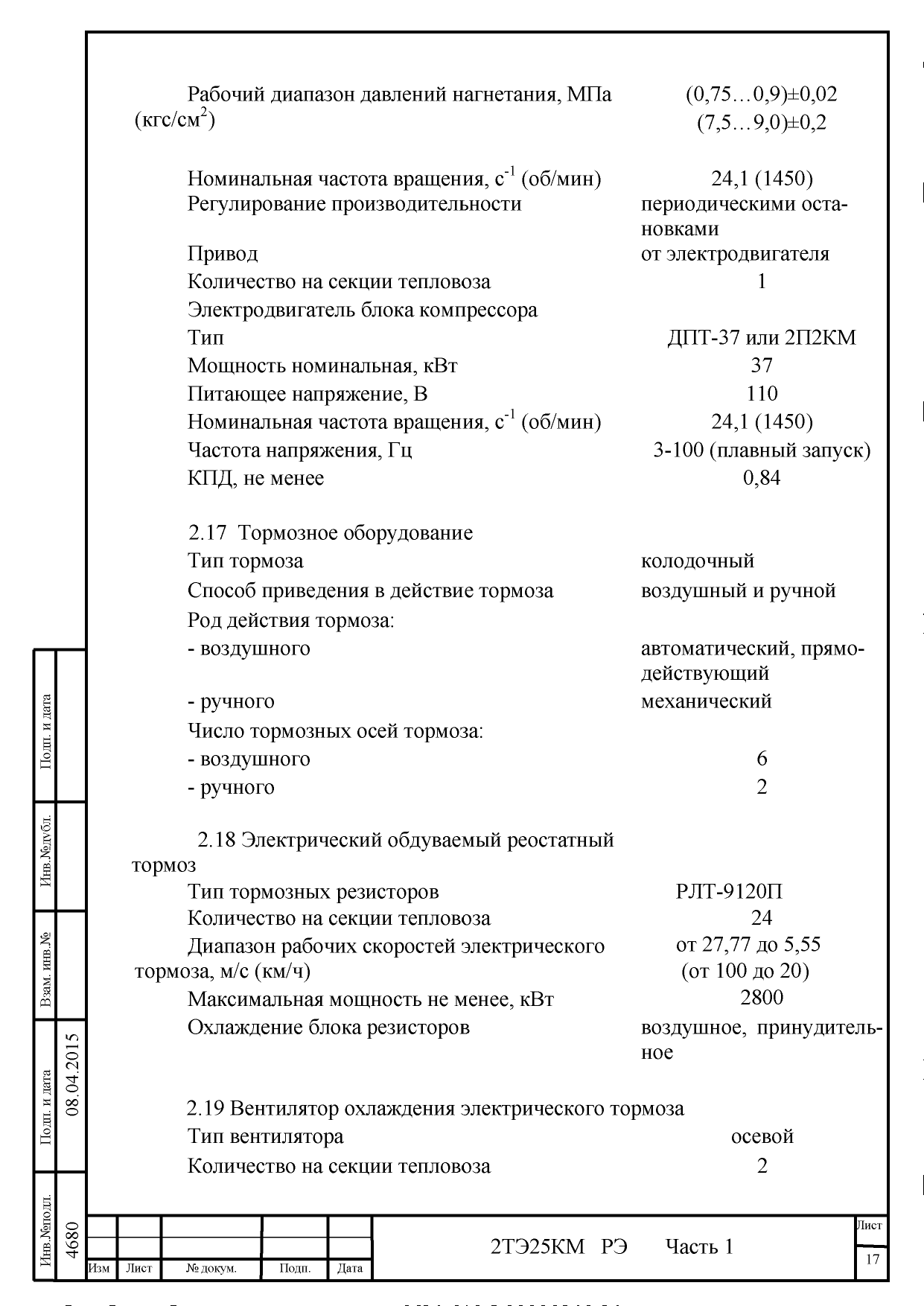

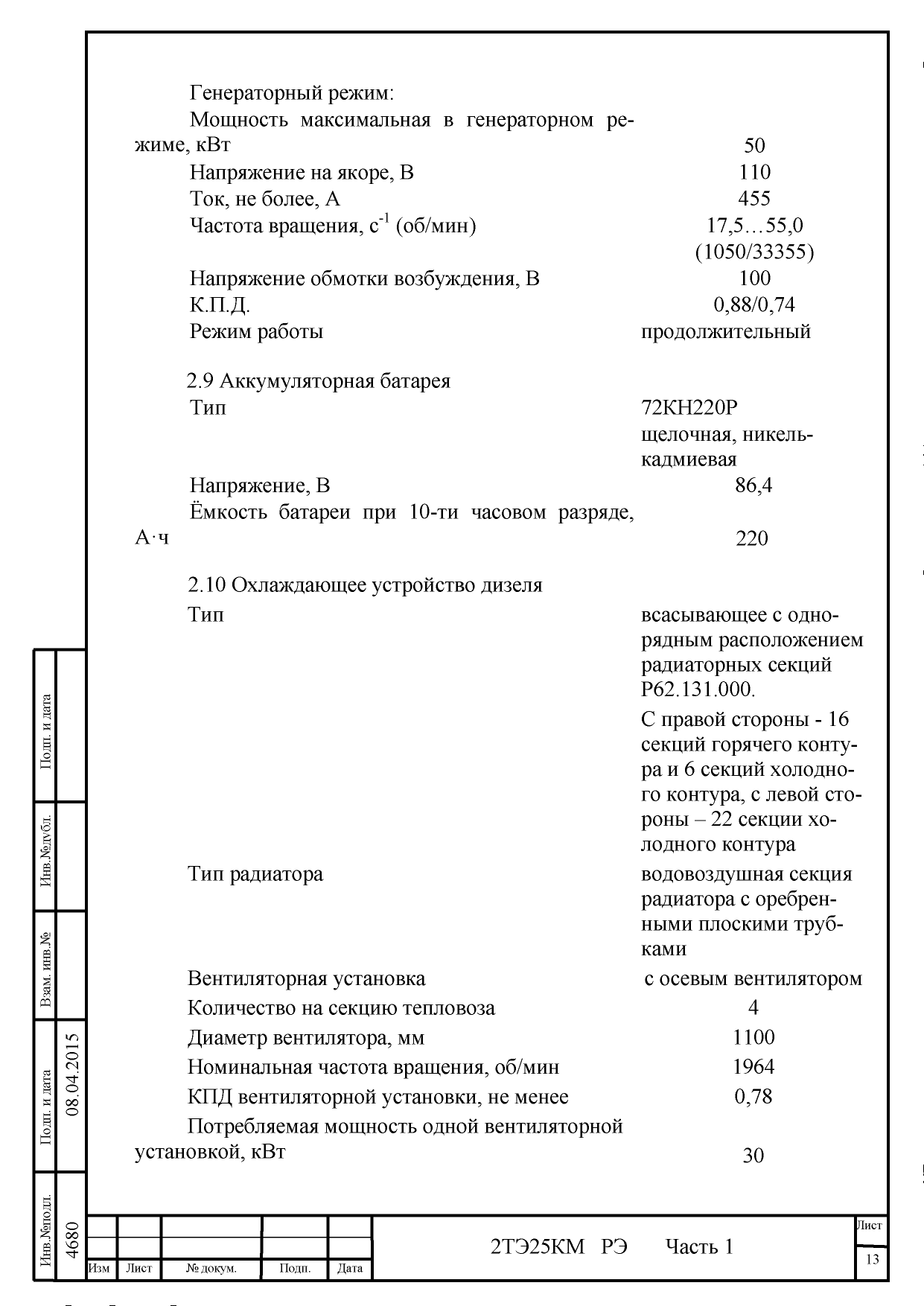

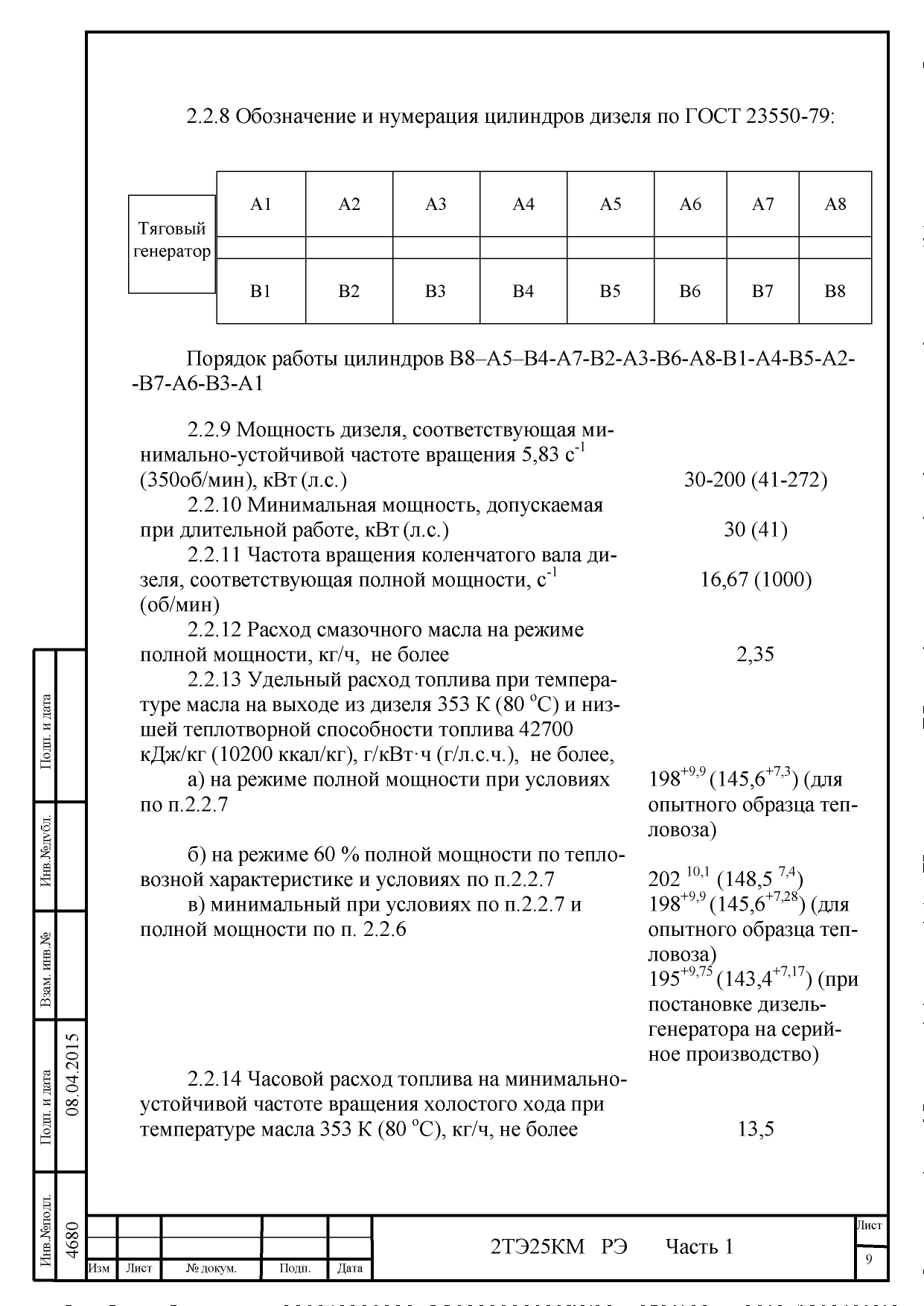

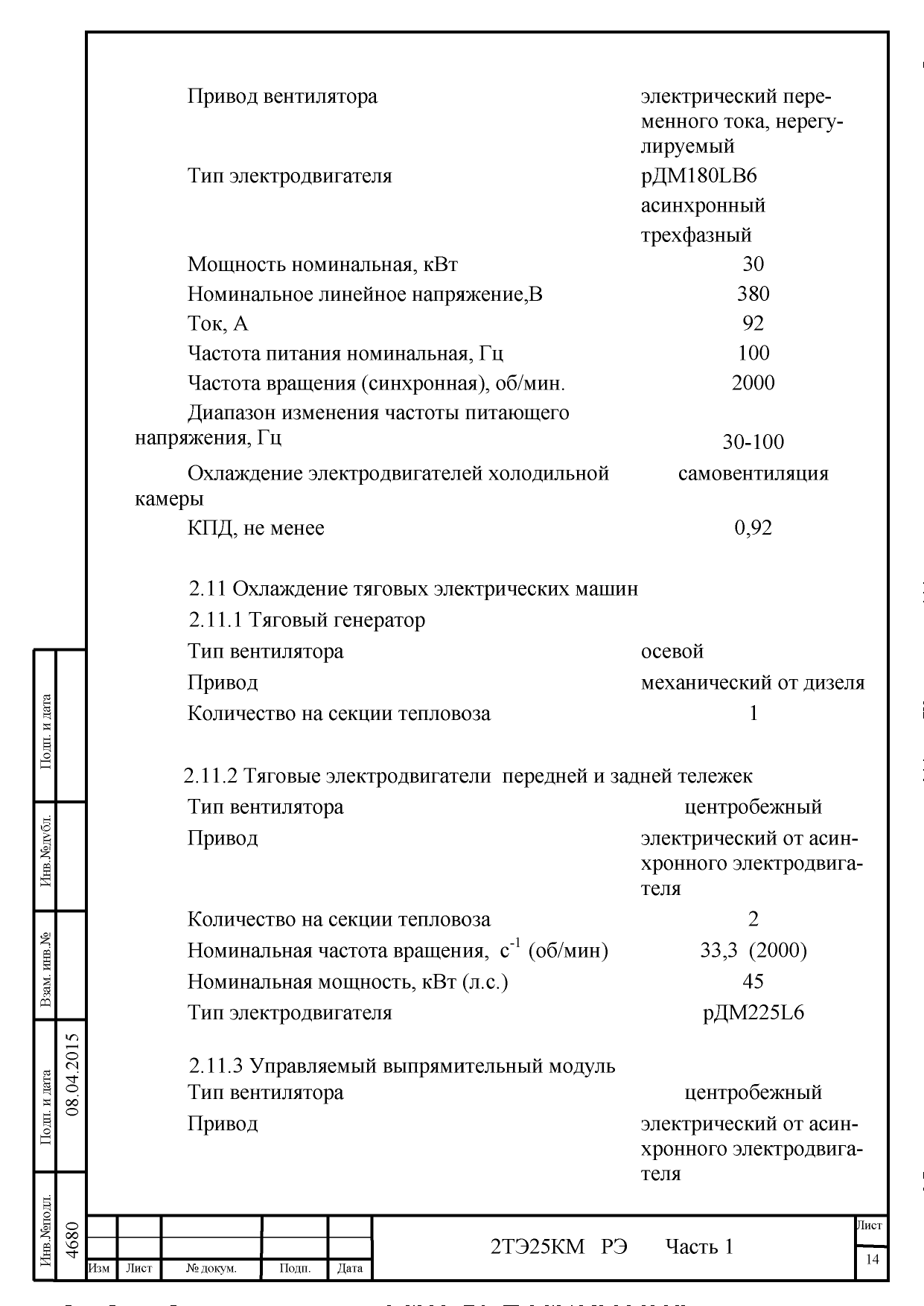

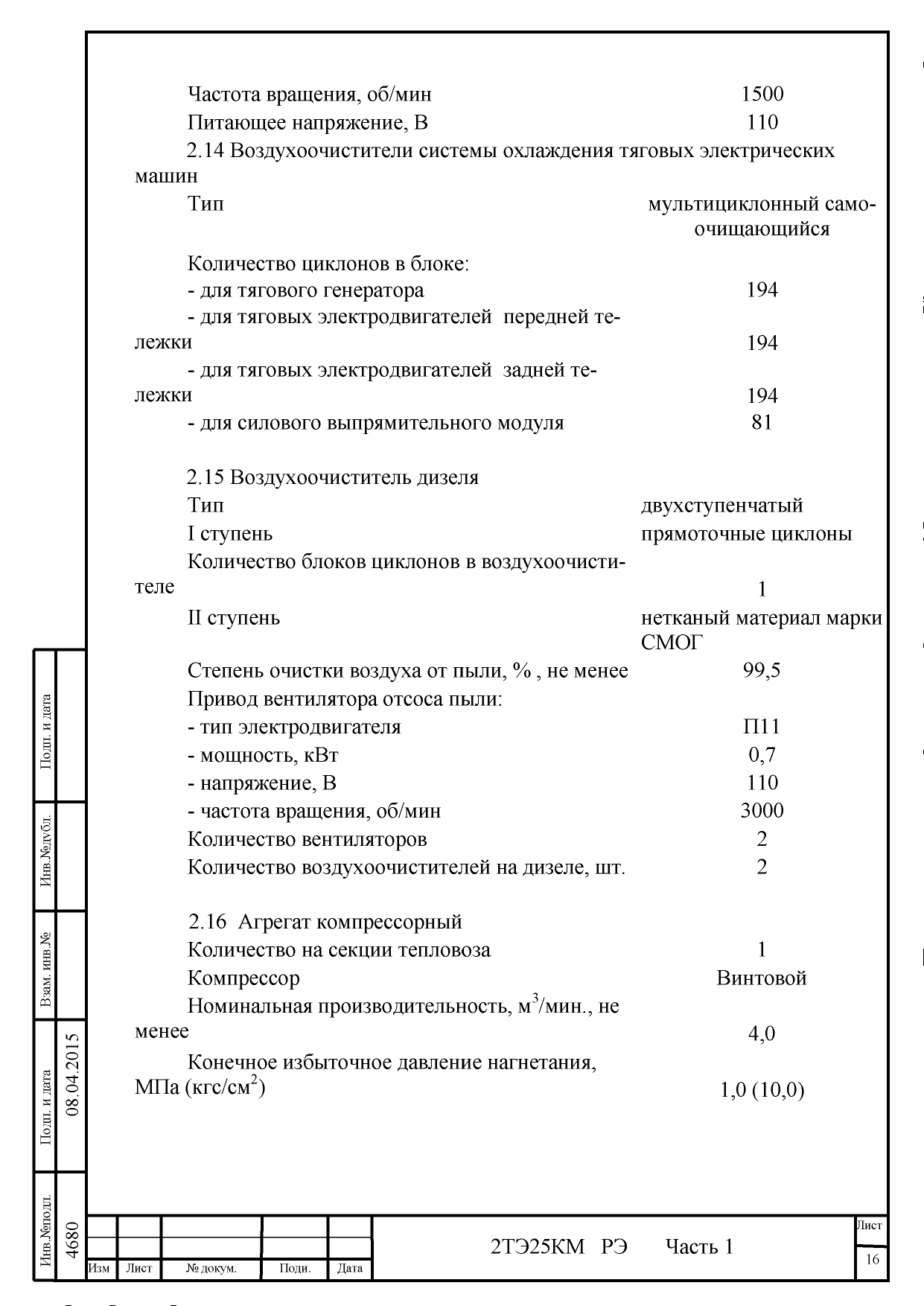

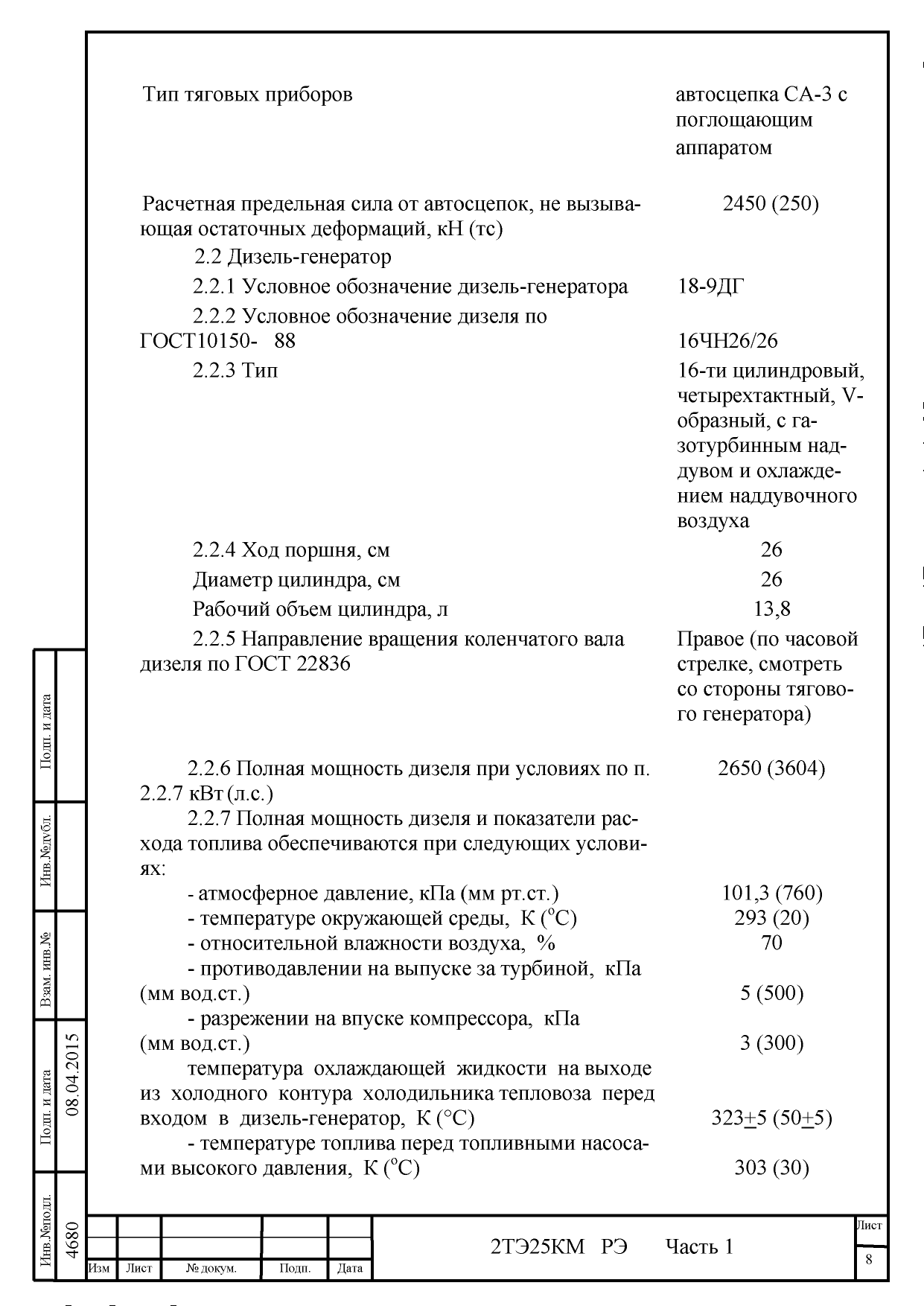

2 Технические данные
